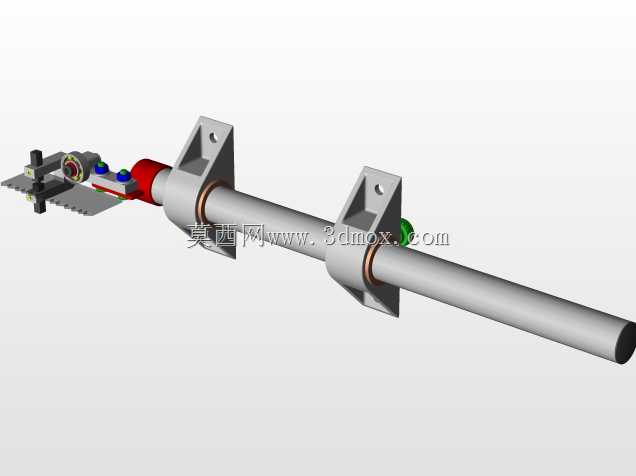

带锯条张紧调节的锯切执行机构设计

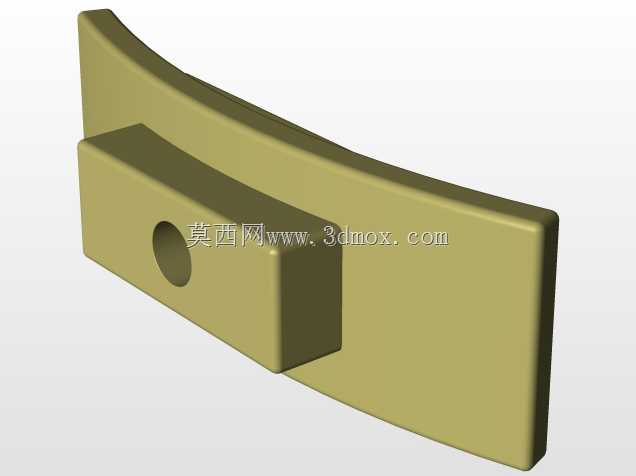

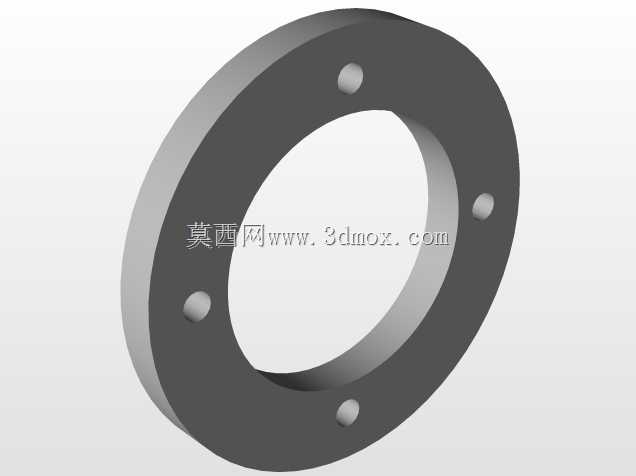

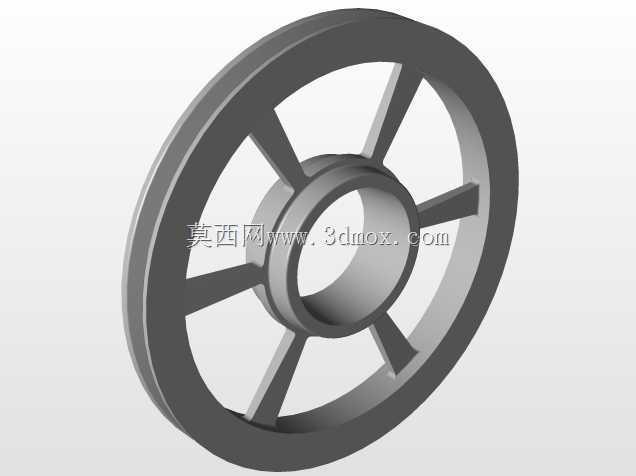

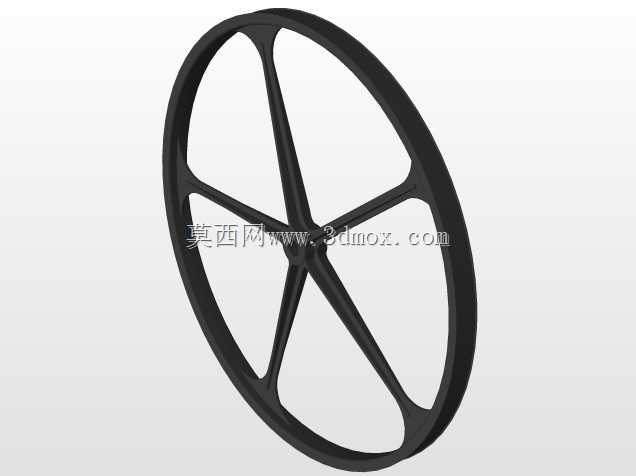

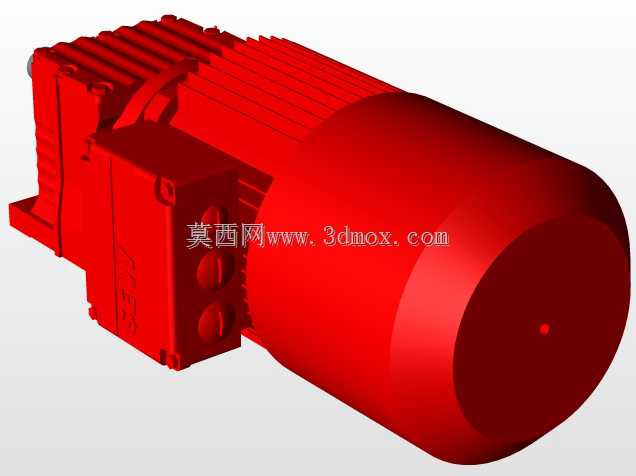

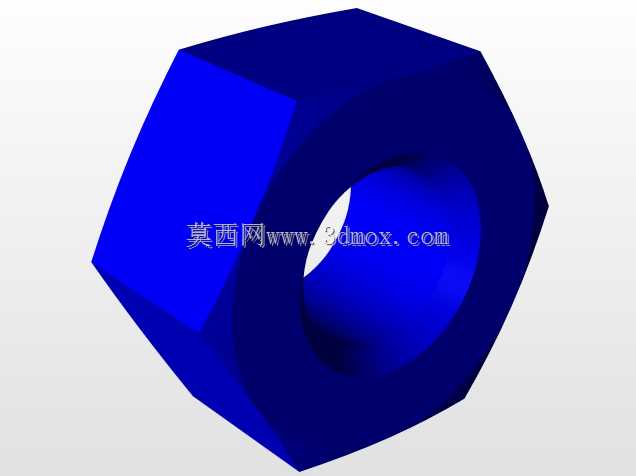

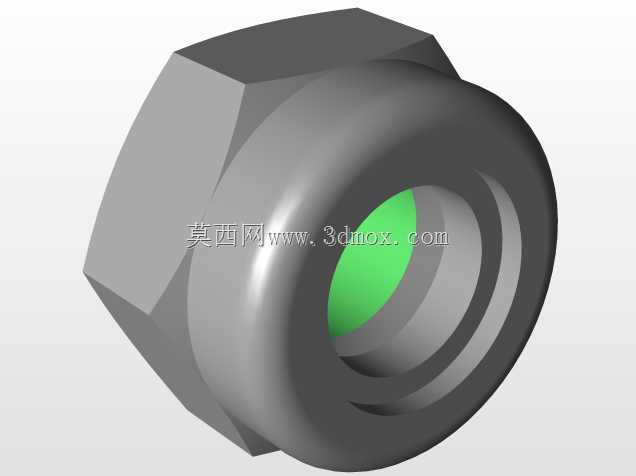

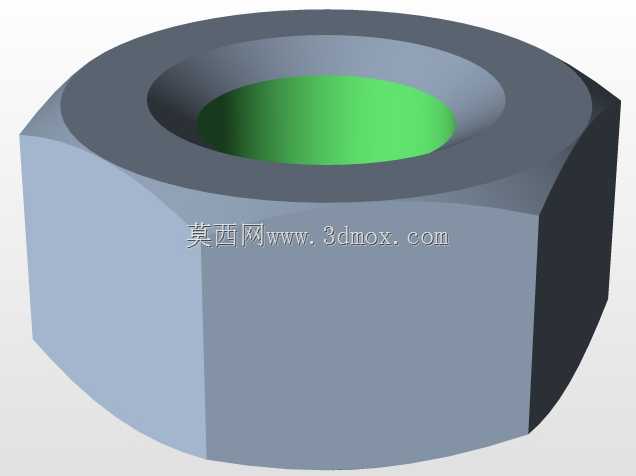

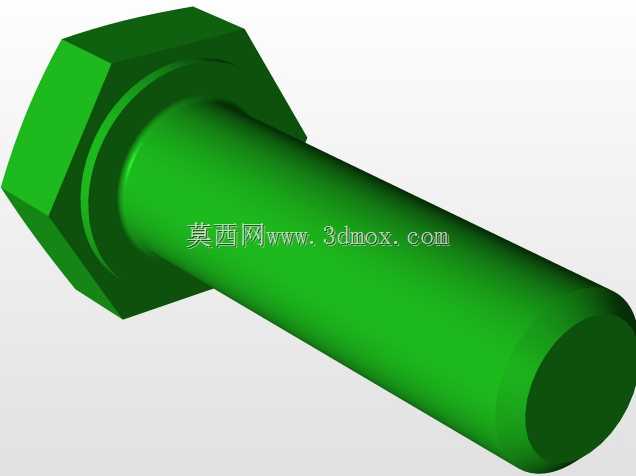

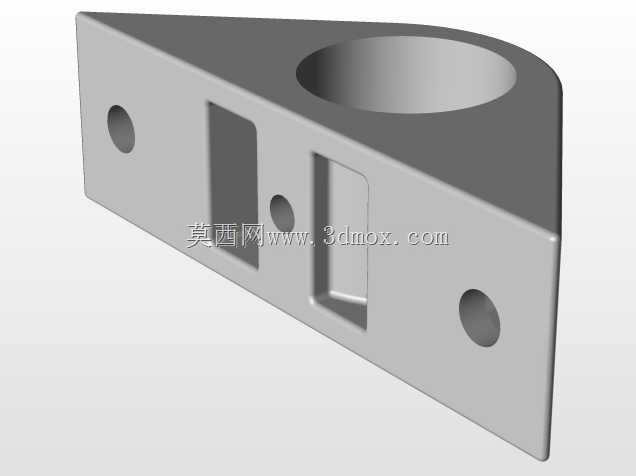

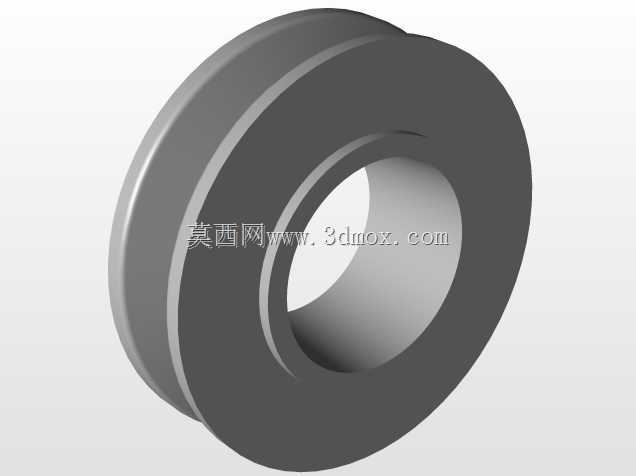

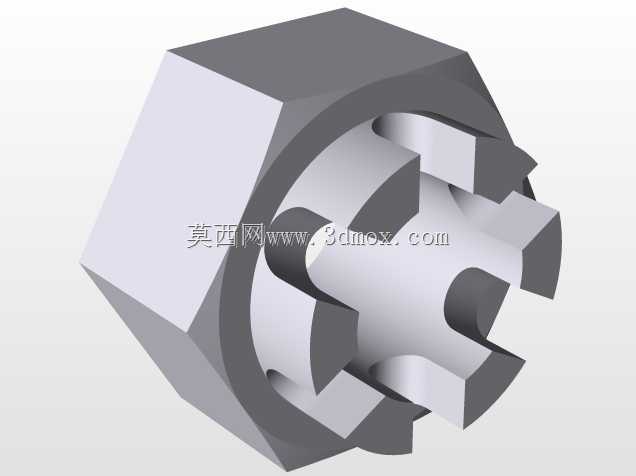

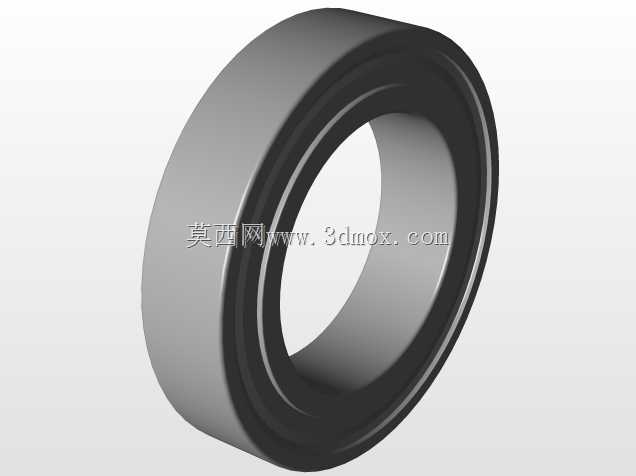

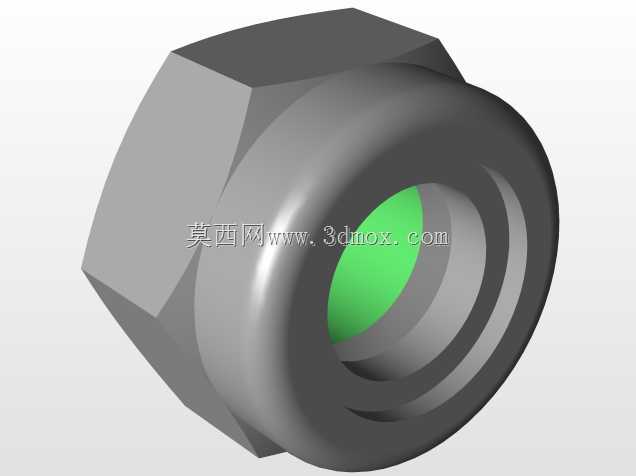

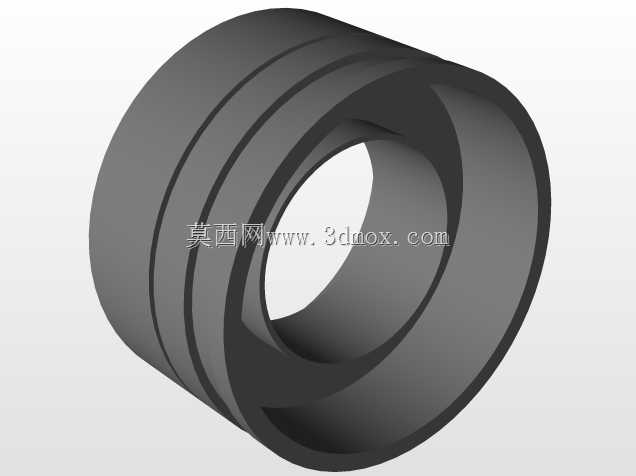

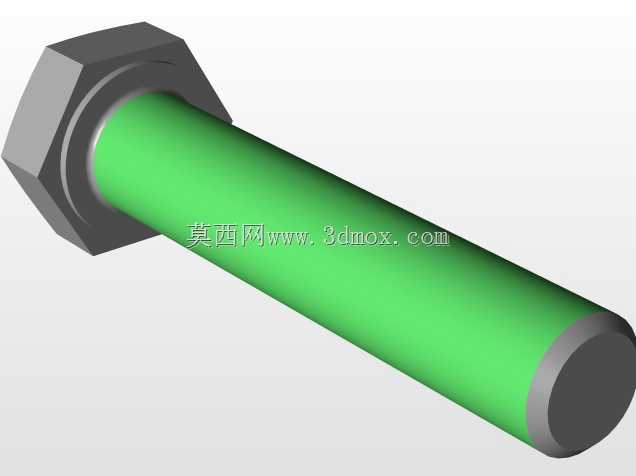

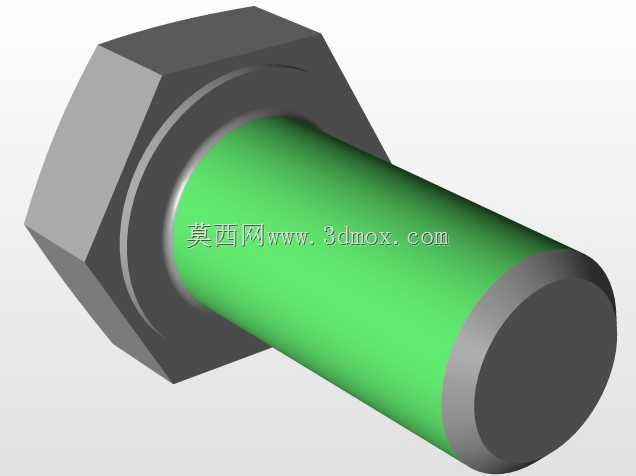

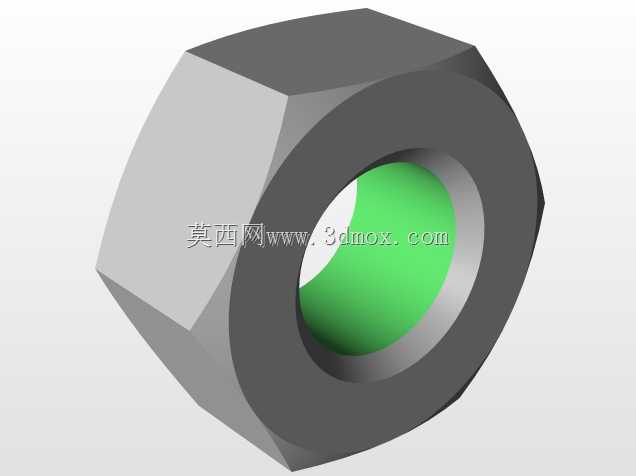

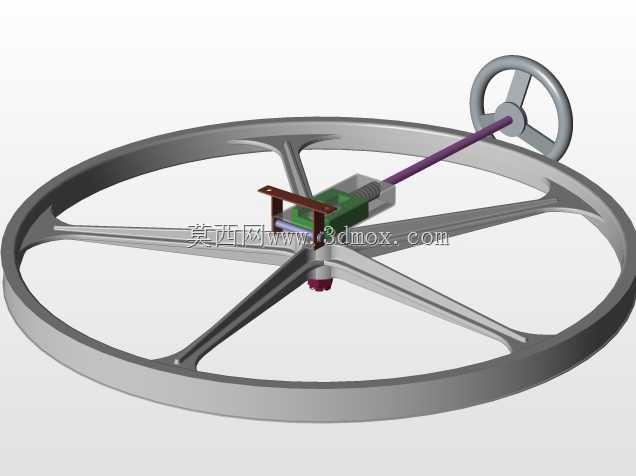

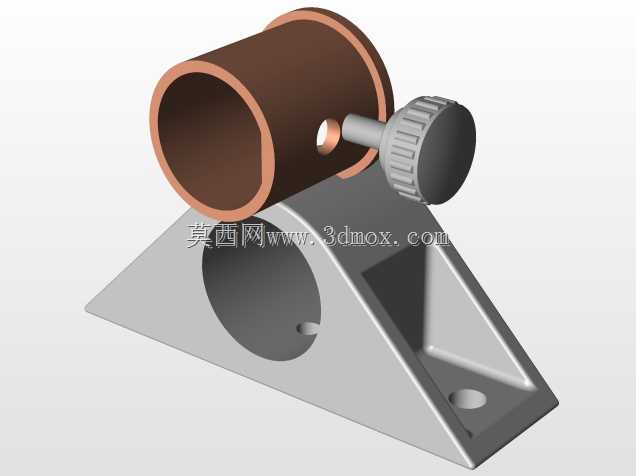

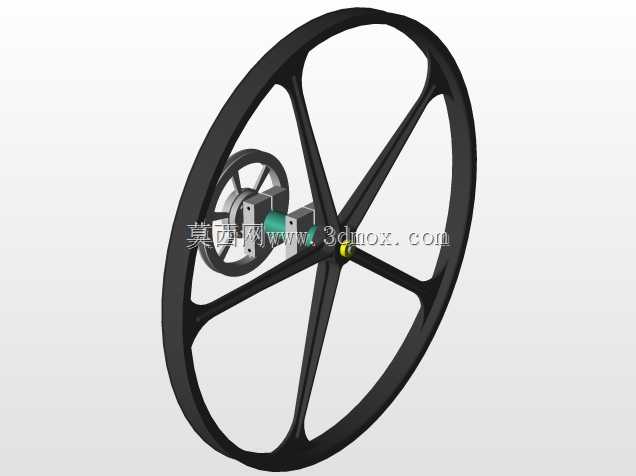

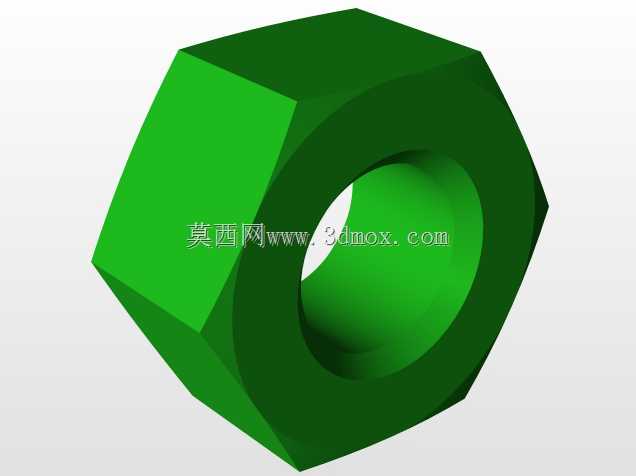

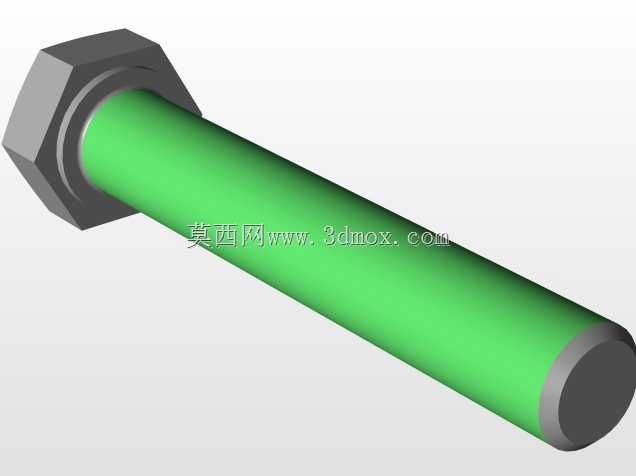

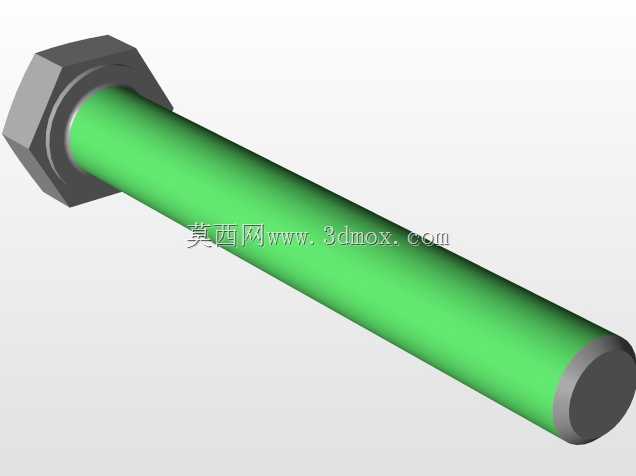

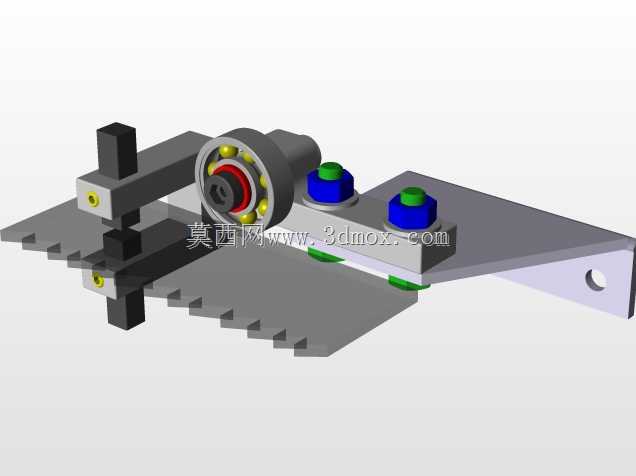

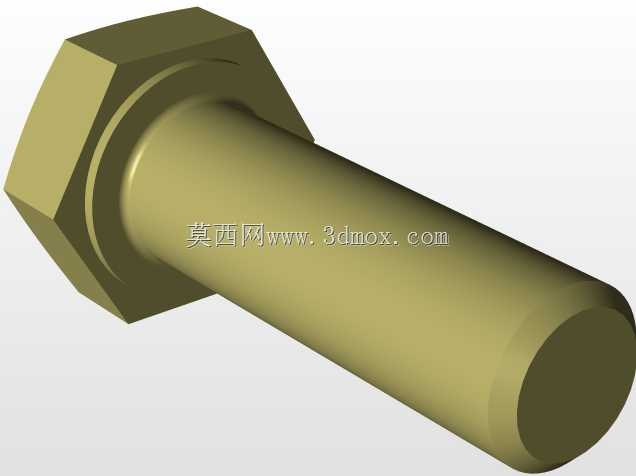

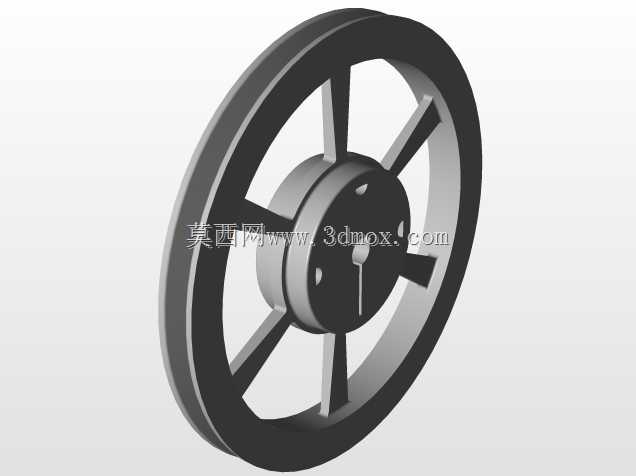

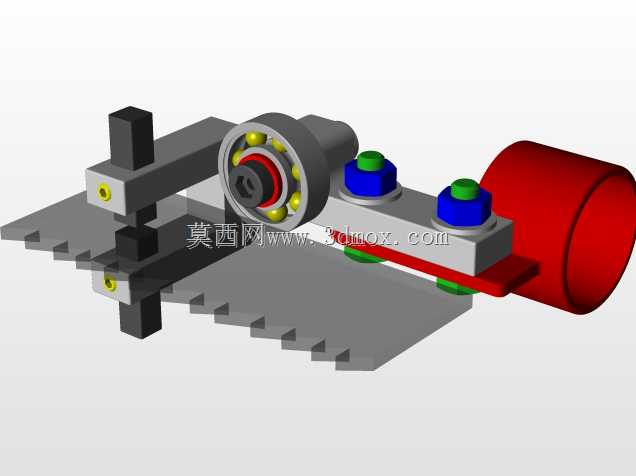

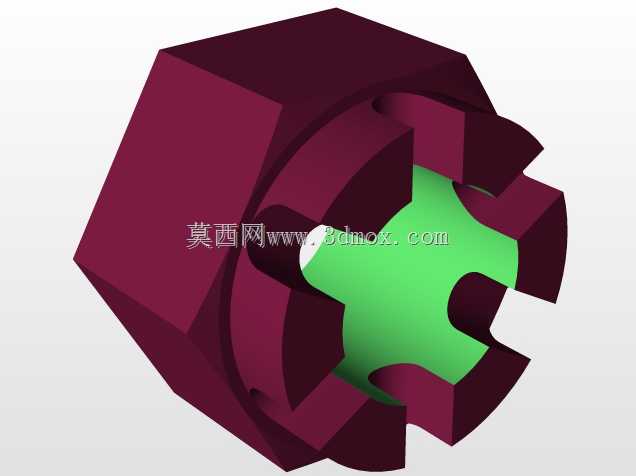

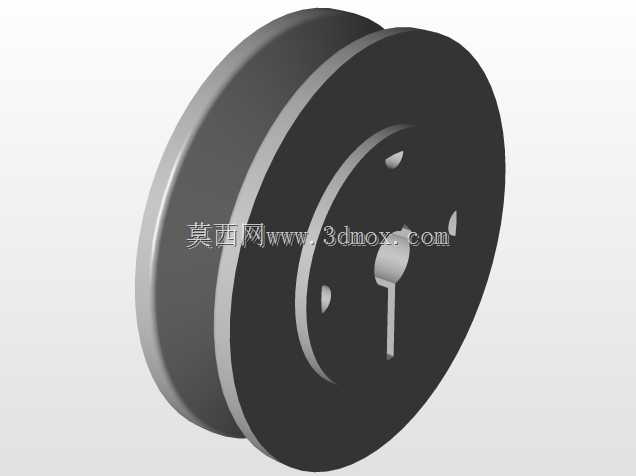

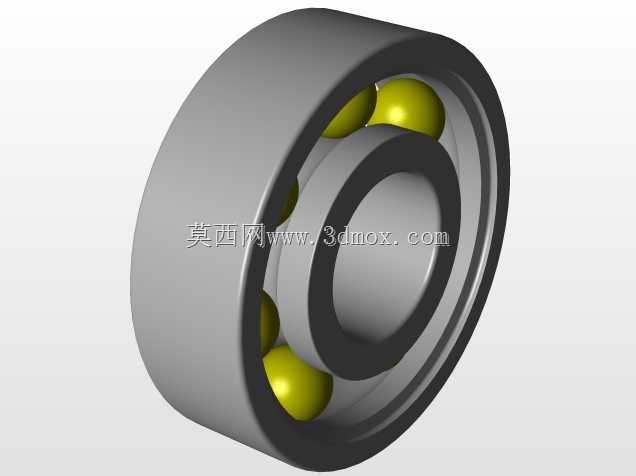

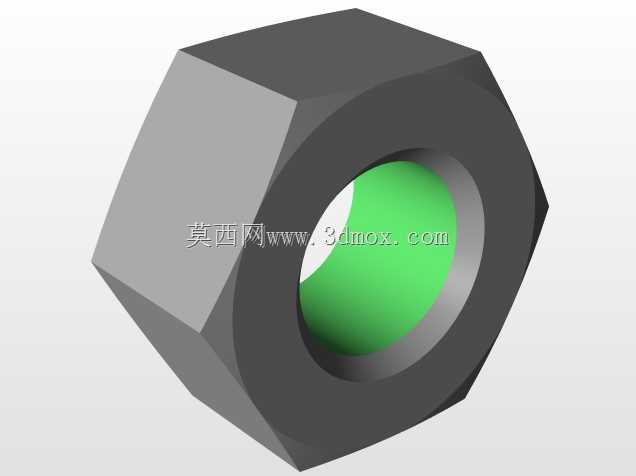

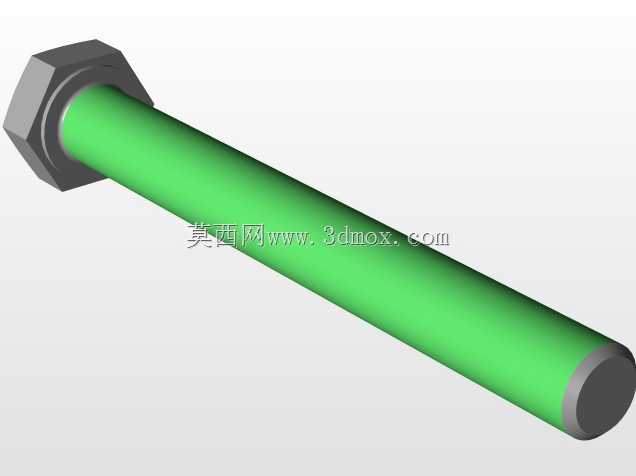

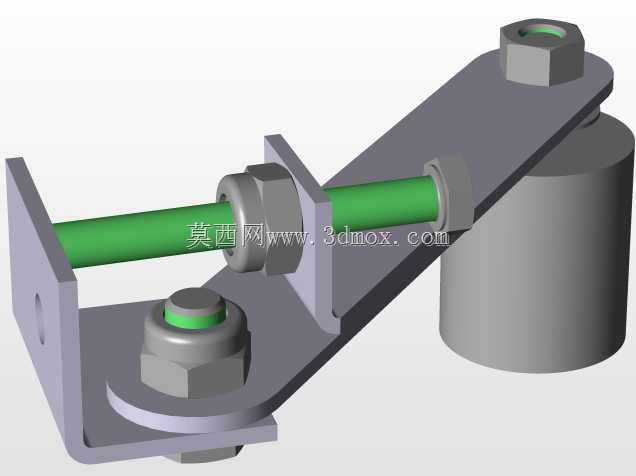

这套锯切执行机构主要面向小型金属下料、型材修边类工位的配套使用，常见于机修车间零散下料、五金加工小批量锯切作业场景，可适配台式小型锯床的改装或专用工装的锯切单元集成。从结构功能来看，机构核心围绕锯条的张紧度稳定、锯切进给的导向精度做设计，左侧的夹装定位块采用双螺栓锁紧结构，可直接固定在设备安装基板上，安装面预留的定位销孔能快速完成工位对齐，避免长期作业后机构偏移。带轮组件集成了深沟球轴承支撑，转动过程中可降低径向跳动，保证锯条运转时的线速度稳定，减少锯条崩齿、跑偏的故障概率。张紧调节部分采用双螺母锁紧的螺柱结构，可通过旋转螺母调整带轮与从动端的中心距，适配不同长度规格的锯条安装，调整完成后双螺母互锁可避免作业过程中因振动导致张紧力衰减，张紧行程控制在15mm范围内，既满足锯条拆装的余量需求，也不会因调节量过大导致锯条过载拉断。右侧的驱动连接端可直接对接小型驱动电机的输出轴，轴端采用平键传动结构，传递扭矩过程中无打滑风险，连接法兰的止口设计可保证驱动端与带轮的同轴度控制在0.02mm以内，降低运转时的振动噪音。锯条导向部分采用双侧滑块限位结构，滑块与锯条侧面的间隙可通过顶丝微调，保证锯切过程中锯条不会侧向摆动，锯切断面的平面度可控制在0.1mm以内，满足普通五金件的下料精度要求。安装边界方面，整套机构的横向安装尺寸控制在220mm以内，纵向高度不超过110mm，可直接集成在小型工作台面的工装架上，不需要额外预留过大的安装空间，夹装基座的厚度为12mm，采用普通碳钢材质即可满足结构强度要求，作业时可承受最大500N的锯切进给力，不会出现结构变形。设计过程中优先考虑了易损件的更换便利性，锯条拆装不需要完全拆解机构，仅需松开张紧螺母即可完成锯条的更换，带轮的轴承采用标准件规格，后期维护可直接替换通用配件，降低运维成本。整套机构的传动路径简洁，没有冗余的结构件，作业过程中动力损耗小，针对小尺寸型材的锯切作业，相比手持锯切工具可提升60%以上的作业效率，同时降低操作人员的劳动强度。
