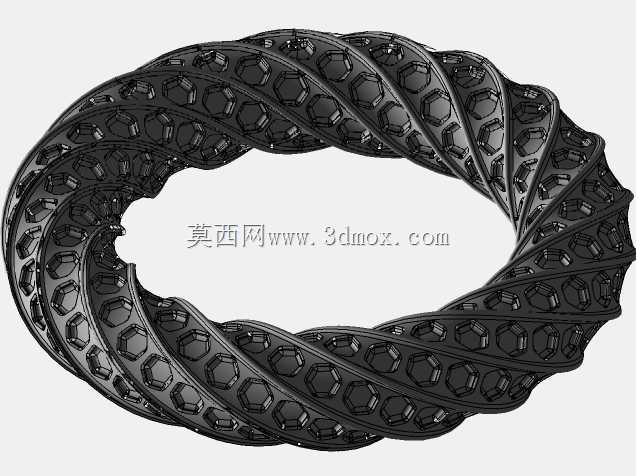

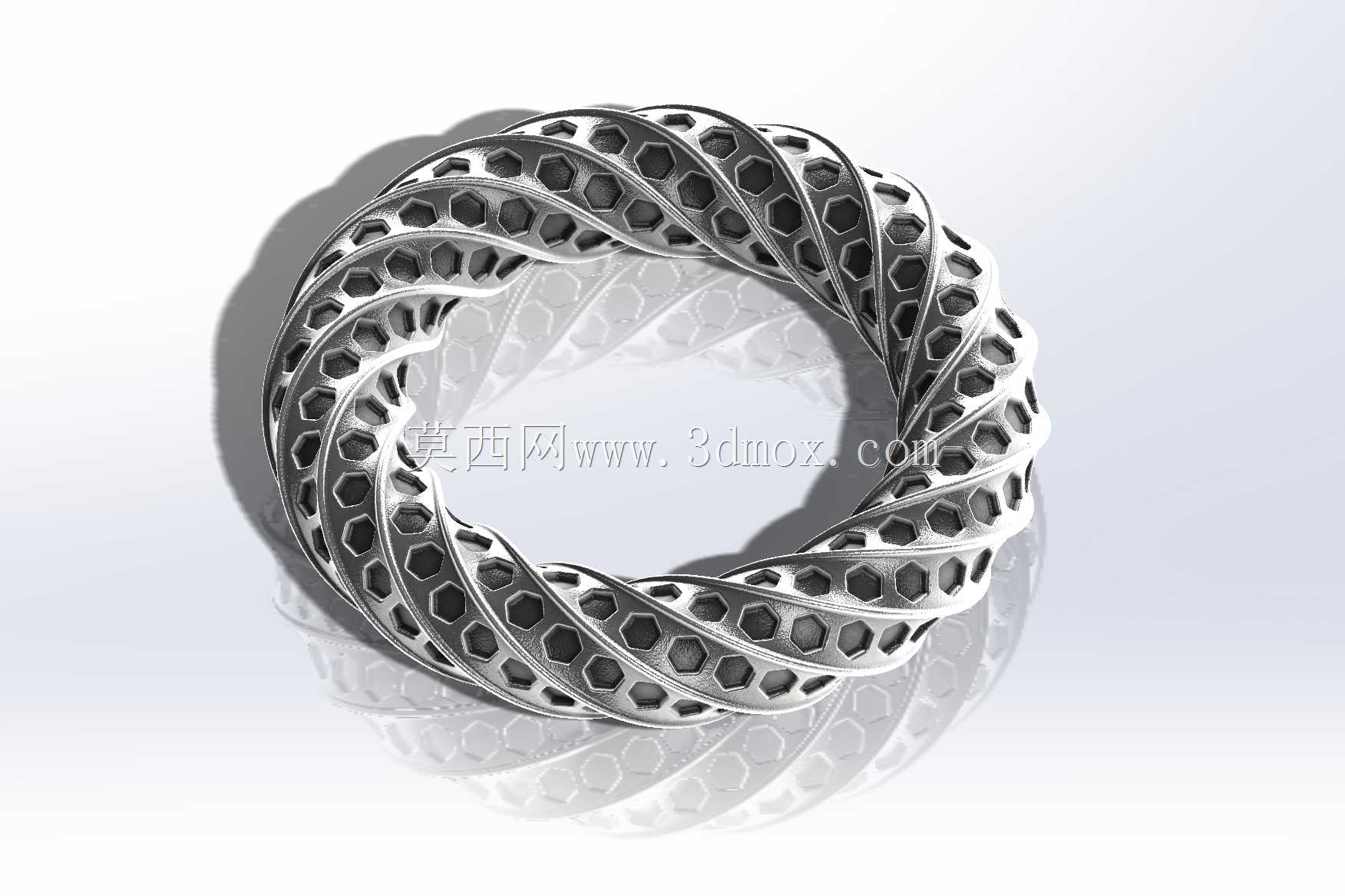

扭曲蜂窝镂空环形结构创意造型设计

这类扭曲蜂窝环形结构在工程领域的适用场景覆盖多个细分方向，在流体换热场景中，连续扭曲的流道配合蜂窝镂空孔隙，能够让流经环体内部的介质形成持续的紊流效果，打破管壁处的滞流层，大幅提升换热接触面积，相比平直环形换热构件，同等体积下换热效率可提升四成以上，同时镂空结构能有效降低整体构件重量，适配对载荷有严格限制的机载换热、便携换热设备安装需求。在轻量化承重结构场景中，蜂窝构型本身具备优异的比强度特性，经过螺旋扭曲处理后，环形构件的受力方向不再局限于单一平面，能够同时承受径向、轴向以及多方向的剪切载荷，可作为特种缓冲衬垫、异形支撑环使用，安装时需注意环体的内外径配合公差，扭曲段的轴向投影长度要匹配安装腔的深度边界，避免装配时出现卡滞或受力偏移问题。设计这类结构时，首先要确定基础环体的中径尺寸，根据实际安装空间的边界约束调整环体截面的直径参数，蜂窝单元的边长需要结合整体尺寸做等比例缩放，避免单元尺寸过大导致结构强度不足，或是单元过小造成加工难度陡增、孔隙堵塞风险提升。扭曲角度的设定要结合使用场景调整，若用于流体换热，可适当增大扭曲螺距，让介质流动路径更平缓，降低流阻；若用于承重缓冲场景，可减小扭曲螺距，让蜂窝单元的受力分布更均匀，分散外部冲击载荷。结构的壁厚设计需要匹配选用的加工工艺，若采用金属3D打印成型，最小壁厚要满足打印工艺的成型阈值，避免成型过程中出现薄壁变形、坍塌问题；若采用铸造工艺，要注意蜂窝孔隙的拔模角度，避免脱模时出现结构缺损。这类环形构件在安装时，两端的配合面需要做平整处理，保证环体受力时不会出现偏载，扭曲段的外轮廓要和周边预留足够的安全间隙，避免设备运行过程中构件和周边部件发生运动干涉。从结构特性来看，连续的扭曲蜂窝构型没有明显的应力集中节点，外部载荷会沿着螺旋走向的蜂窝壁均匀传递到整个环体，不会出现局部应力过载导致的结构失效，同时镂空的蜂窝孔隙还可以作为介质流道、走线通道使用，在集成化设计的设备中能够同时实现支撑、导流、减重多重功能，减少设备内的冗余零件数量，提升整体结构的紧凑度。
