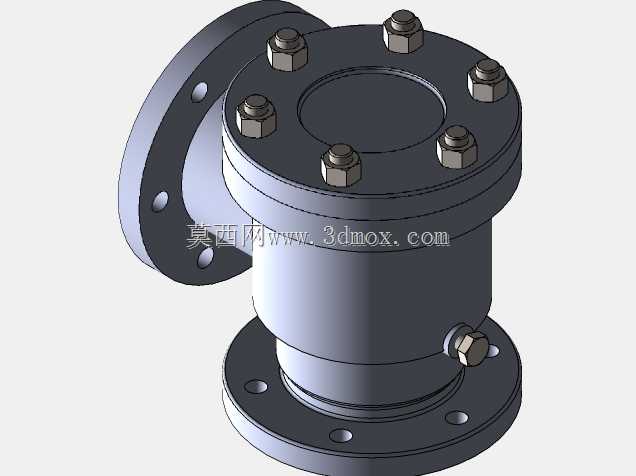

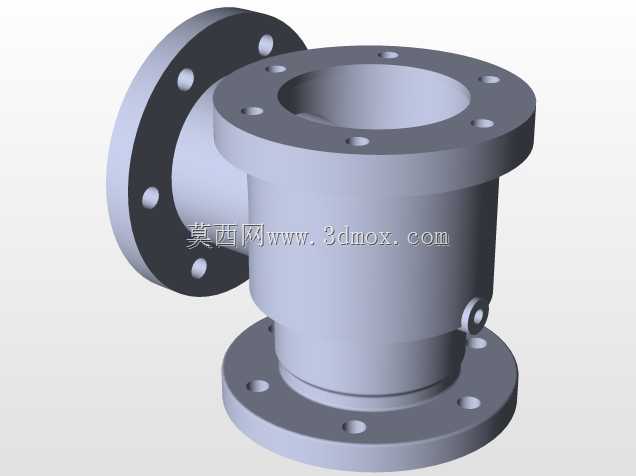

法兰连接升降式止回阀结构设计

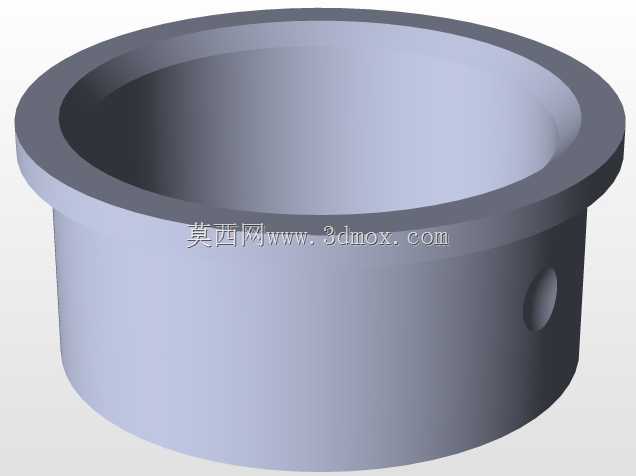

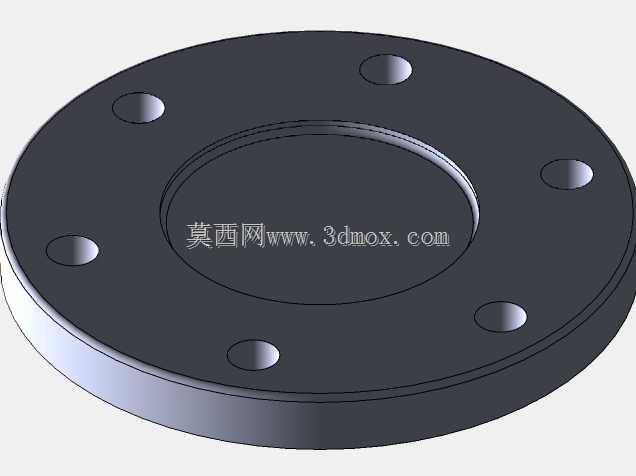

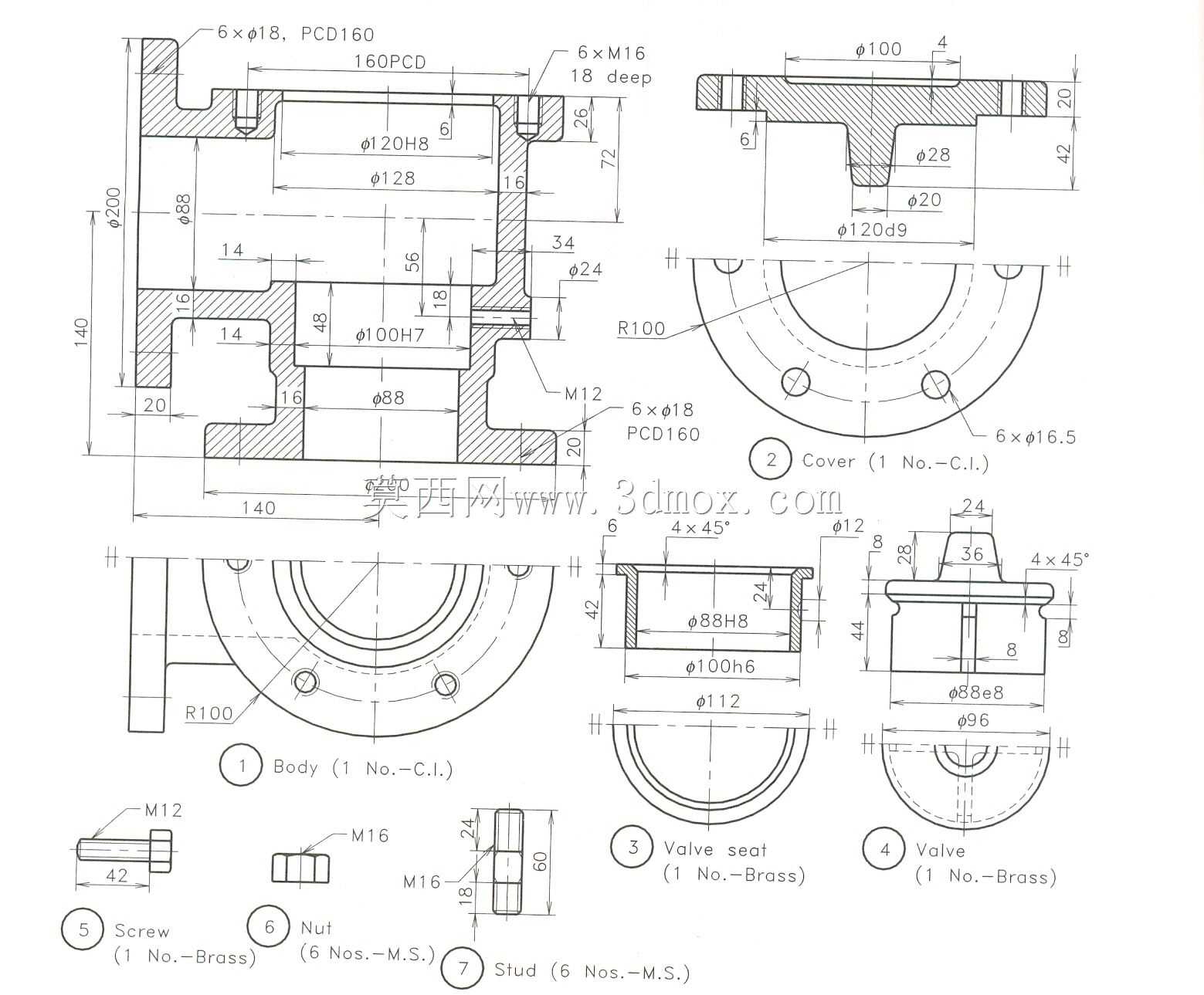

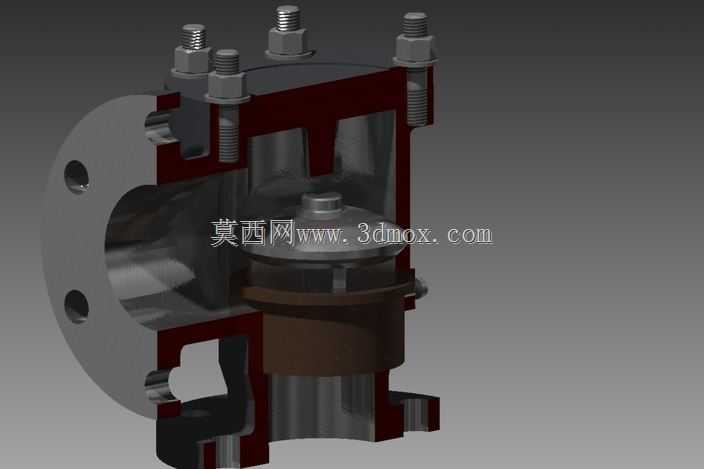

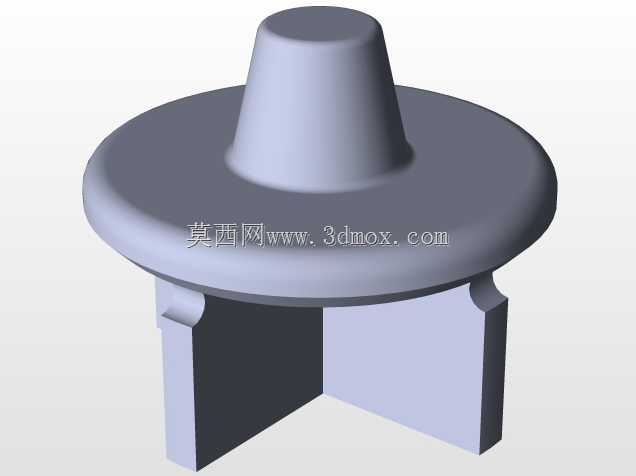

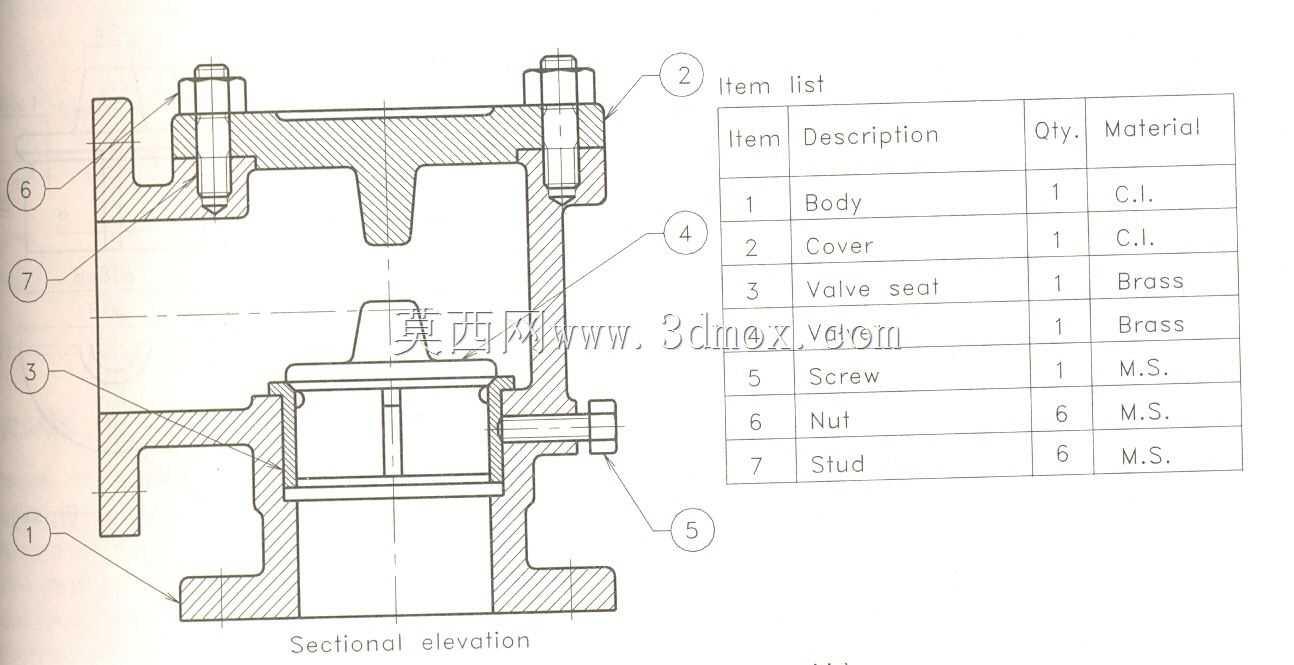

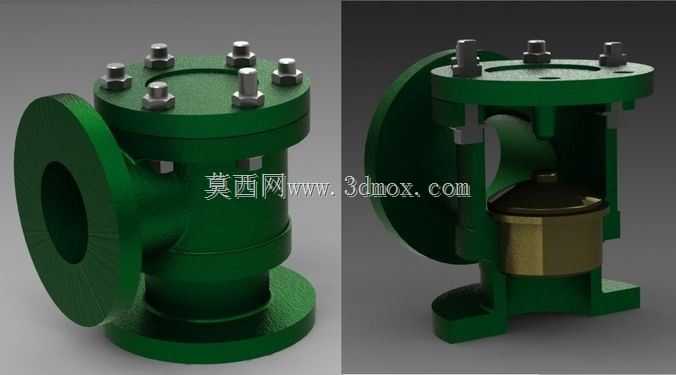

在民用供水、暖通冷热循环、工业流体输送管路系统中，介质倒流是极易引发设备损坏、介质串混、系统压力失稳的常见问题，这类止回阀正是针对该类工况设计的单向导通部件，仅允许介质沿预设方向流动，反向压力作用下会自动截断通路，避免故障发生。从结构设计来看，这款阀采用法兰连接形式，进出口法兰的螺栓孔位、密封面尺寸匹配常规中低压管路的通用法兰标准，安装时可直接与同规格管路法兰对接，通过螺栓组压紧密封垫片实现端面密封，无需额外加工过渡接头，适配现场安装的通用边界条件。内部采用升降式阀瓣结构，阀瓣沿阀体内腔的导向轴做轴向升降运动，介质正向流动时，流体压力克服阀瓣自重与上部弹簧预紧力，将阀瓣顶起，介质从阀瓣与阀座的环形通流截面流过；当介质出现反向流动趋势时，反向压力与弹簧力、阀瓣自重共同作用，将阀瓣压紧在阀座密封面上，快速截断通路，阻断介质反向流动。设计过程中需要重点考量通流压降问题，这类升降式结构的流道存在转向，通流时会产生相对较高的压力损失，因此在阀腔流道设计时做了圆弧过渡处理，尽可能减少介质流动的局部阻力，避免系统循环泵的额外负载过高。阀盖与阀体采用中法兰螺栓连接结构，中法兰处设置密封垫片，通过周向均匀布置的螺栓组预紧实现阀腔密封，这种结构也方便后期检修时拆卸阀盖，对内部阀瓣、弹簧、密封面进行维护更换，无需将整个阀体从管路上切割拆除。在实际选型适配时，需要注意该类阀的安装方向要求，必须保证阀瓣导向轴处于垂直状态，确保阀瓣升降动作顺畅无卡滞，若水平安装则可能因阀瓣自重偏移导致密封失效、动作卡阻。这类阀常应用在供暖系统的锅炉进出口、生活供水的泵出口、冷热介质混合回路等位置，比如在供暖系统的混合回路中，可防止高温供水串入低温回水管路引发温度失衡，在生活供水系统中可避免管网压力波动时的水体倒流污染水源。结构建模时对阀瓣的导向配合间隙做了合理设定，既保证阀瓣升降动作灵活，又避免间隙过大导致阀瓣偏斜，密封面无法完全贴合；弹簧的预紧力参数也经过匹配，保证正向流动时阀瓣可顺利开启，反向时能快速复位密封，不会出现延迟关闭导致的介质倒流冲击。
