现代小型SUV整车外观结构数模

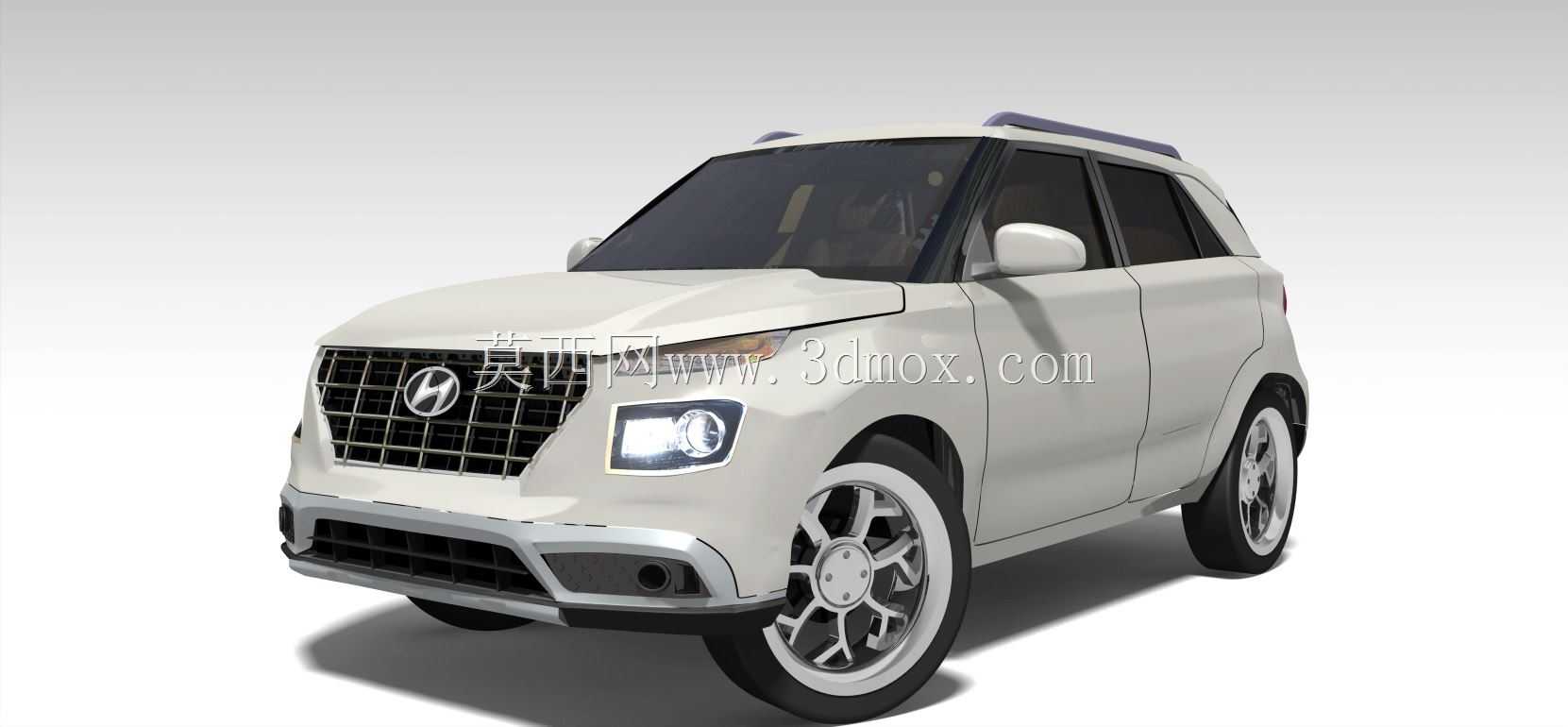

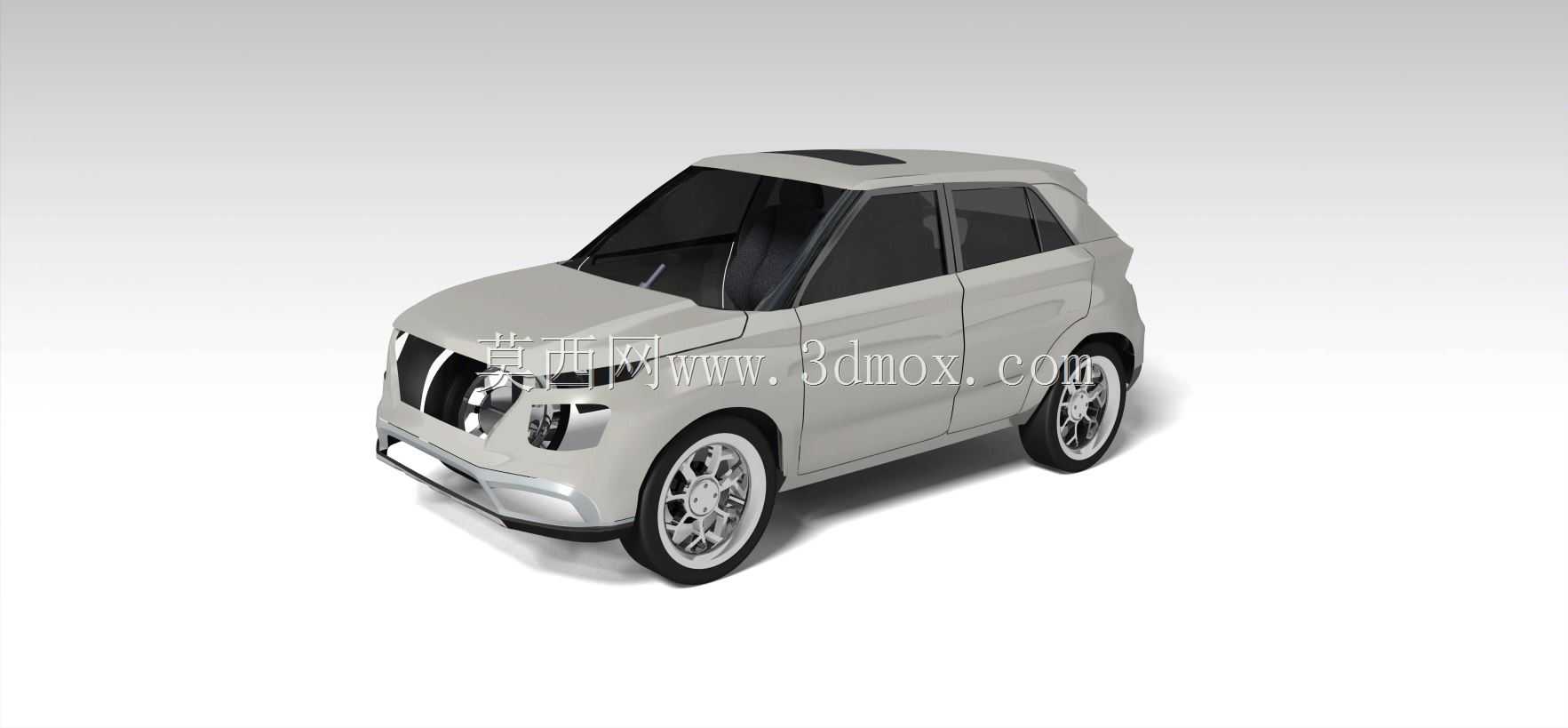

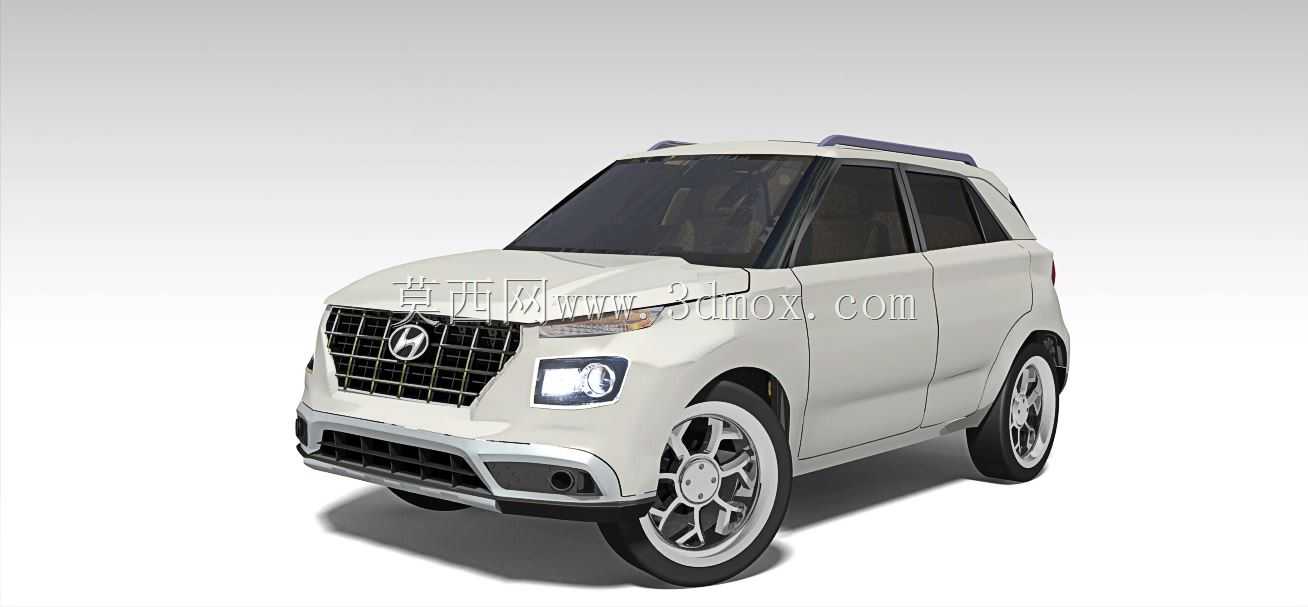

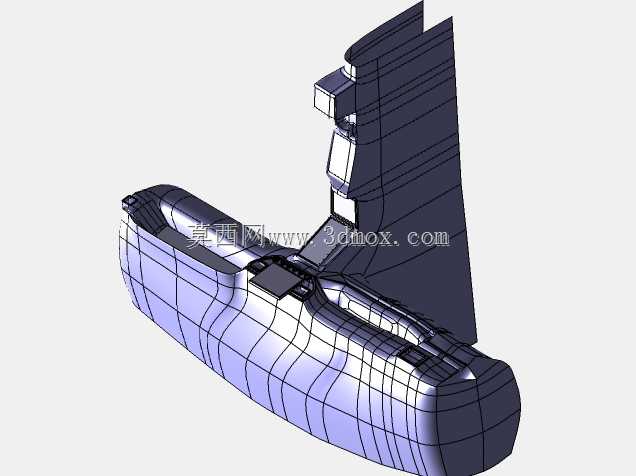

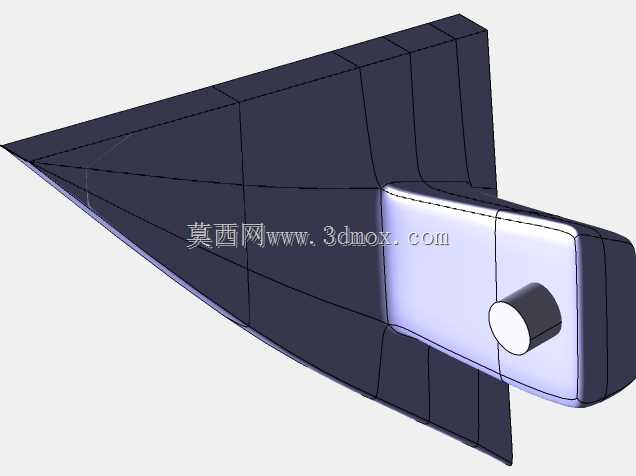

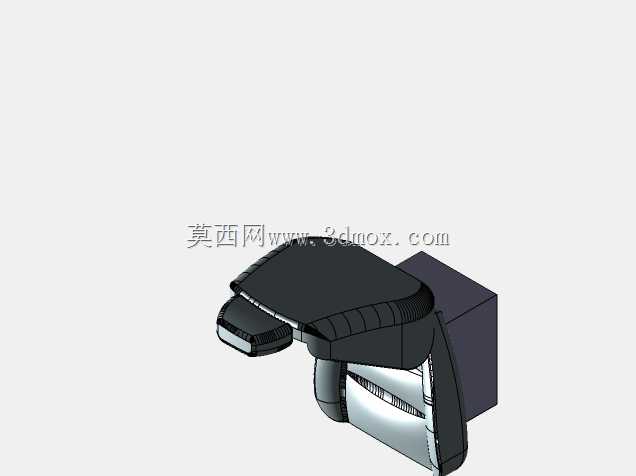

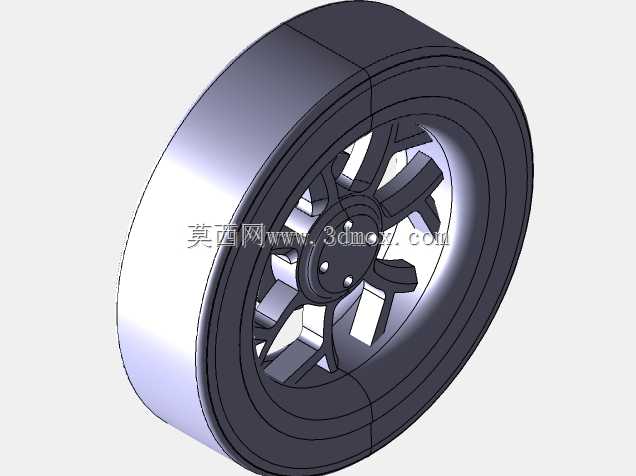

该数模还原了城市小型SUV的完整外覆盖件与装配关系，可用于整车造型评审、外饰件匹配校核、改装方案验证等场景。从建模逻辑来看，前脸部分的参数化进气格栅做了独立特征拆分，每一块格栅饰条的拔模角度都预留了注塑生产的脱模空间，格栅与前保险杠的安装卡扣位置做了贴合面的公差预留，避免实车装配出现面差超差问题。前大灯组的灯腔内部做了分层结构示意，透镜安装位、日行灯带的走线槽都在数模中预留了边界，方便后续对接灯具供应商做结构细化。车身侧面的轮拱包覆件做了突出的防擦条特征，轮眉与侧围的连接位预留了3M胶粘贴与卡扣固定的双重安装空间，侧门的门把手采用了半隐藏式结构，数模中还原了拉手的回弹行程空间，避免开关门时与侧围外板发生运动干涉。车顶的行李架做了一体式贴合设计，安装脚位与车顶钣金的贴合面做了密封胶条的安装槽，可满足整车淋雨测试的密封要求。车尾部分的后保险杠集成了倒车雷达安装孔、后雾灯安装位，下护板的防刮特征做了加厚处理，对应日常行驶中碎石撞击的防护需求。整车外轮廓的尺寸边界严格遵循A0级SUV的尺寸规范，车宽控制在1.8米以内，车长控制在4米以内，可满足城市老旧小区窄车位的停靠需求，最小转弯半径对应的前轮转向角在数模中做了运动包络校核，避免转向时轮胎与轮拱发生干涉。外后视镜的安装位置做了视野校核预留，镜面角度调节的转动空间在数模中完整呈现，可满足整车前方视野的法规要求。车门的分缝间隙做了均匀化处理，前后门的分缝、门与翼子板的分缝都控制在3.5mm的常规乘用车公差范围内，数模中所有外观曲面都做了G2连续校验，可直接对接油泥模型制作与后续的A级曲面细化工作。轮毂的造型采用了多辐式双色设计，数模中还原了轮毂与轮胎的装配贴合面，轮胎的扁平比对应城市铺装路面的行驶需求，兼顾操控性与乘坐舒适性。
