印度LHB型铁路客运车厢结构设计

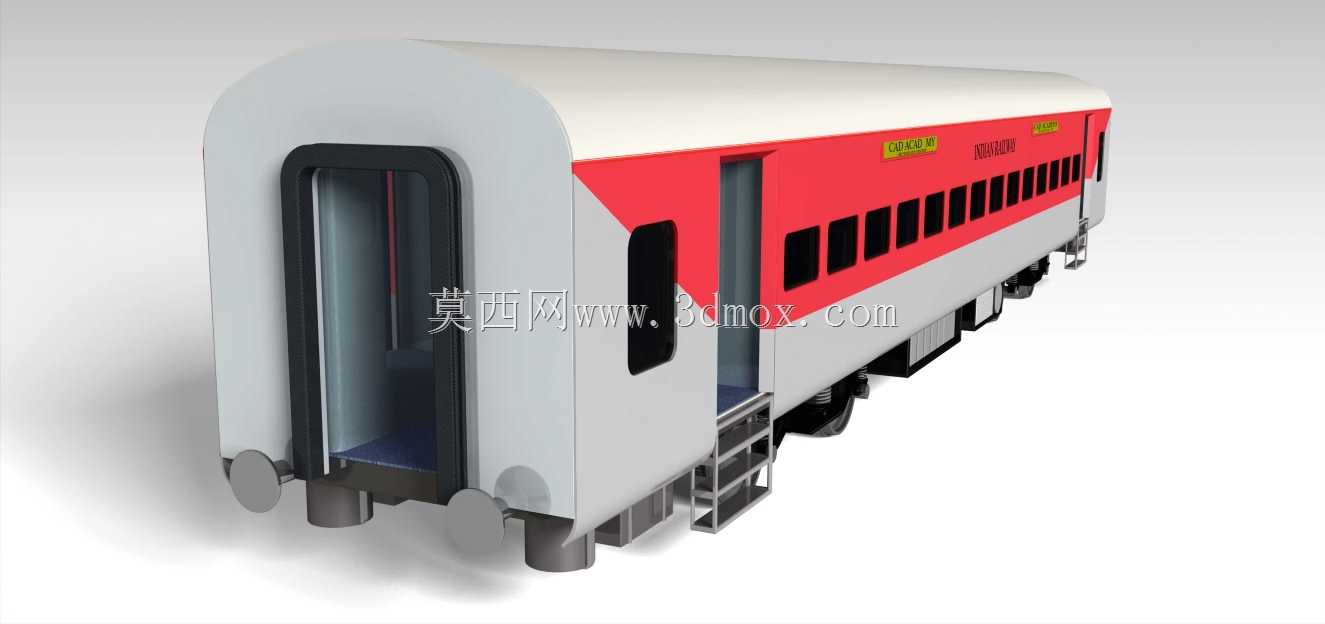

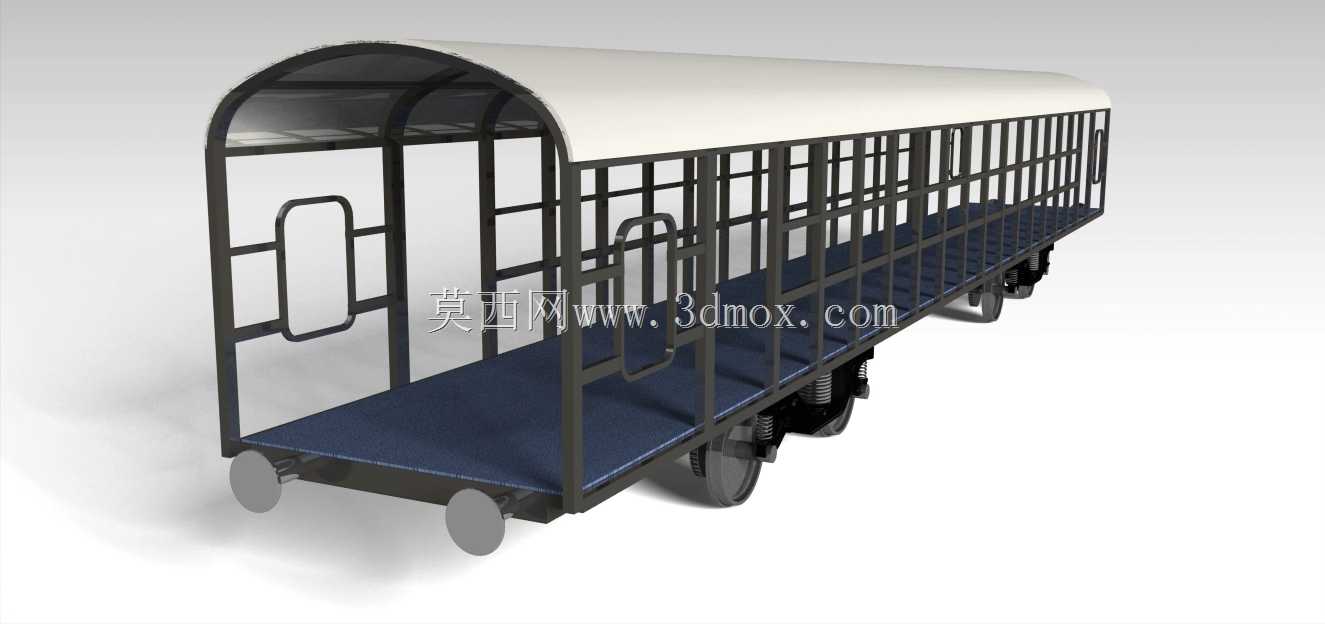

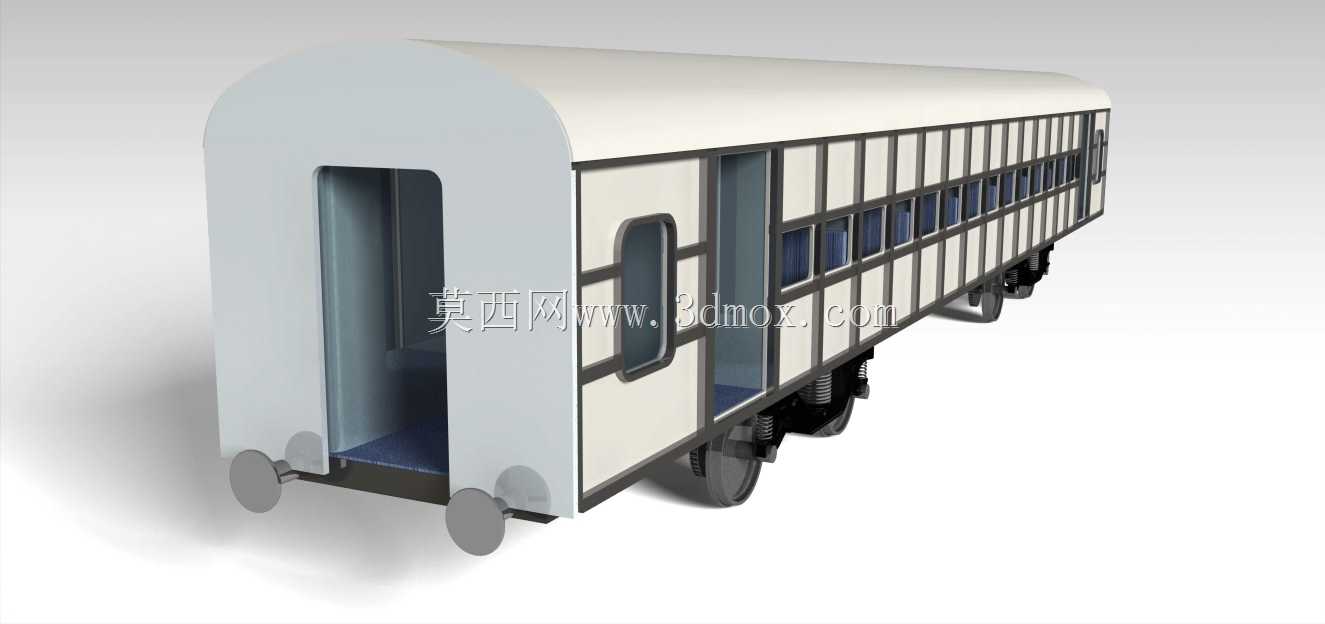

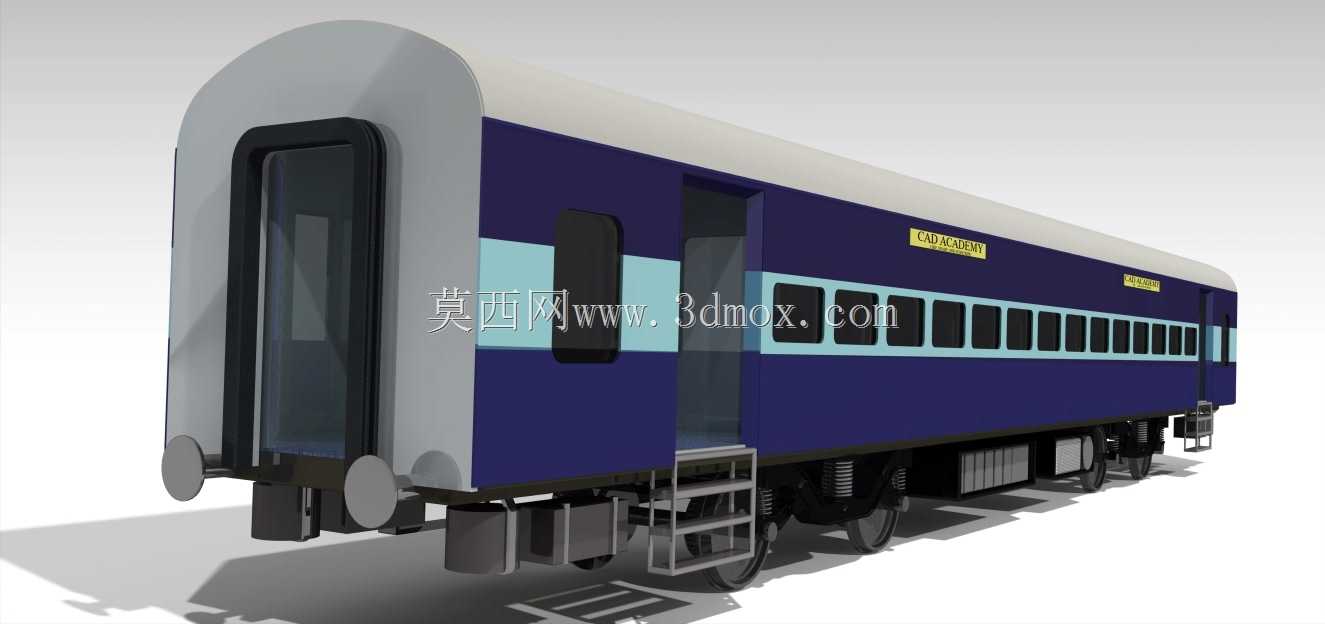

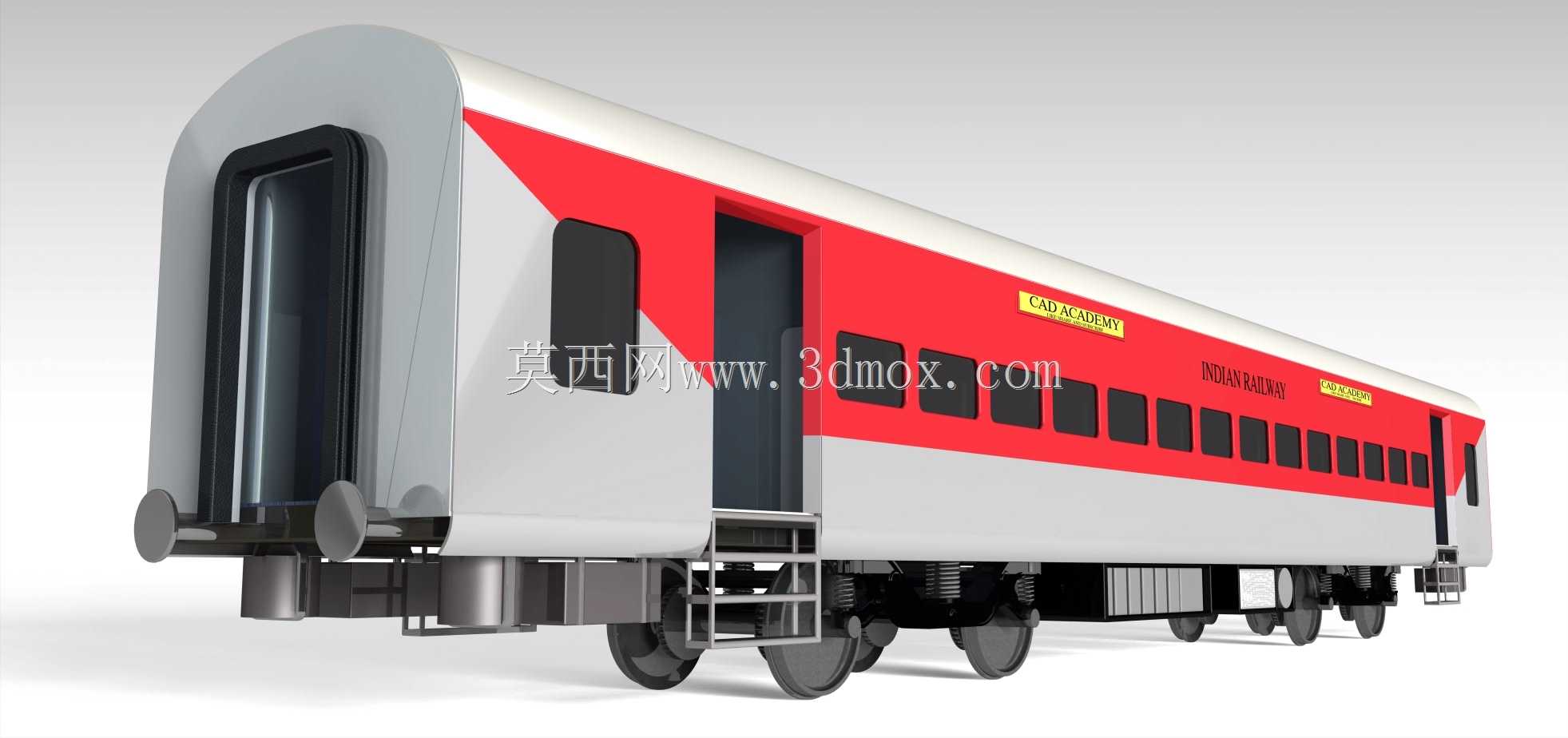

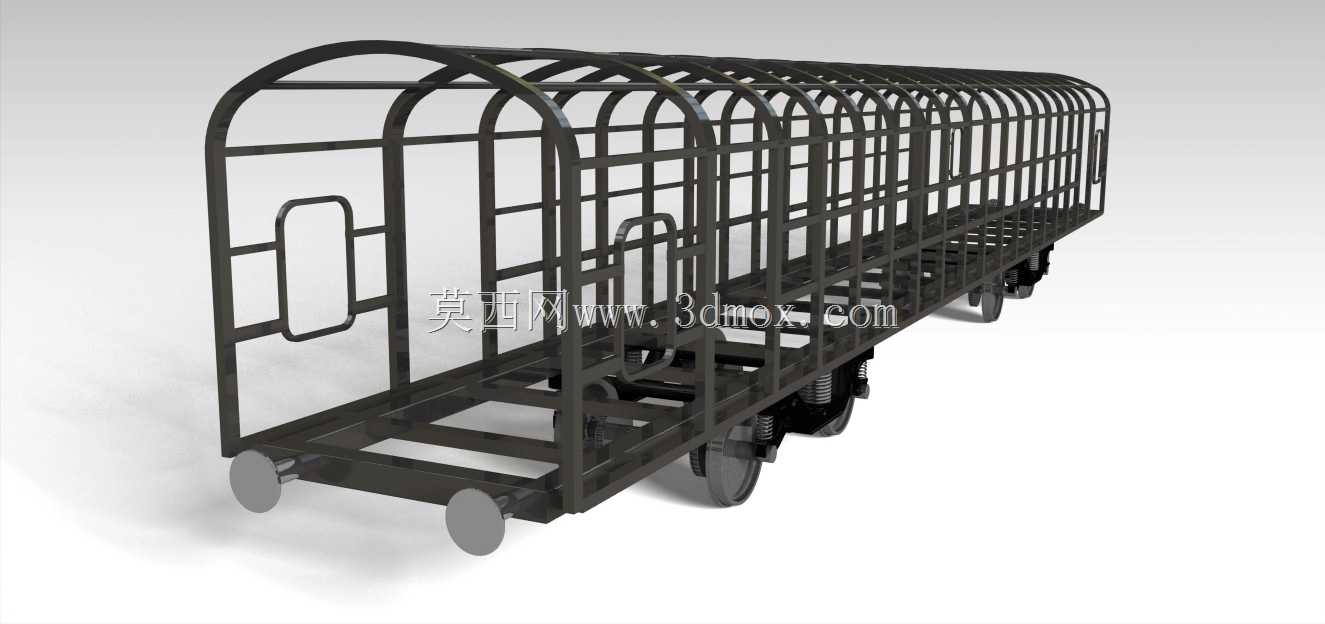

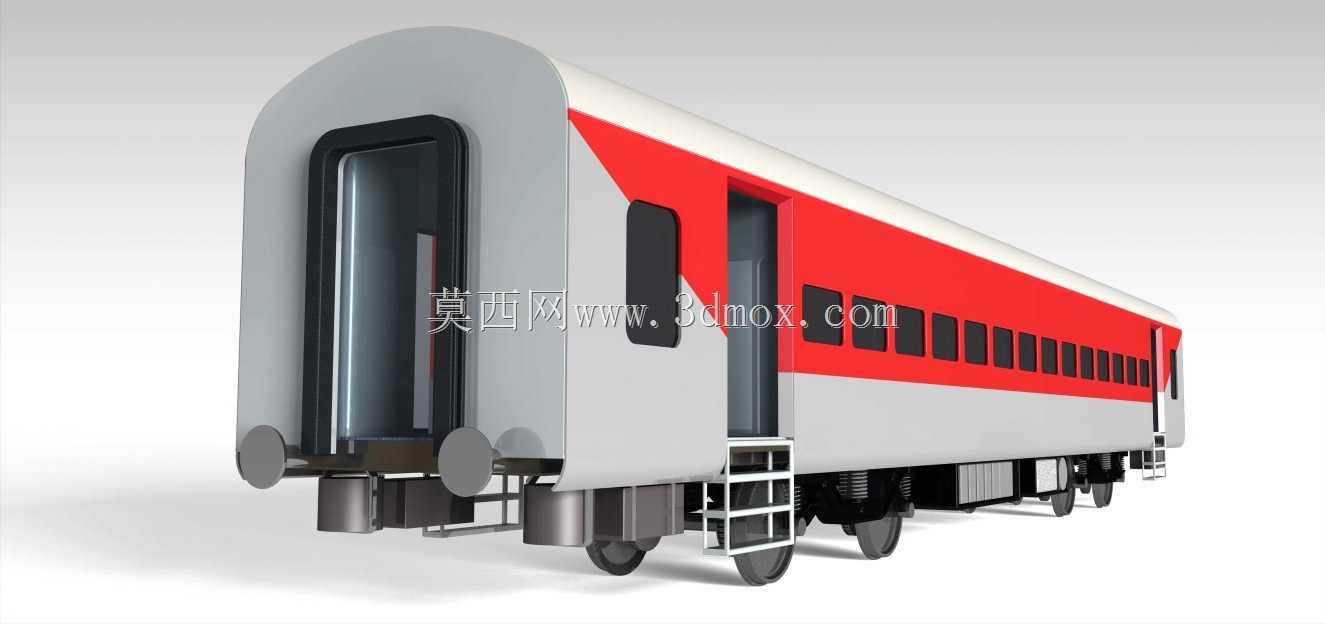

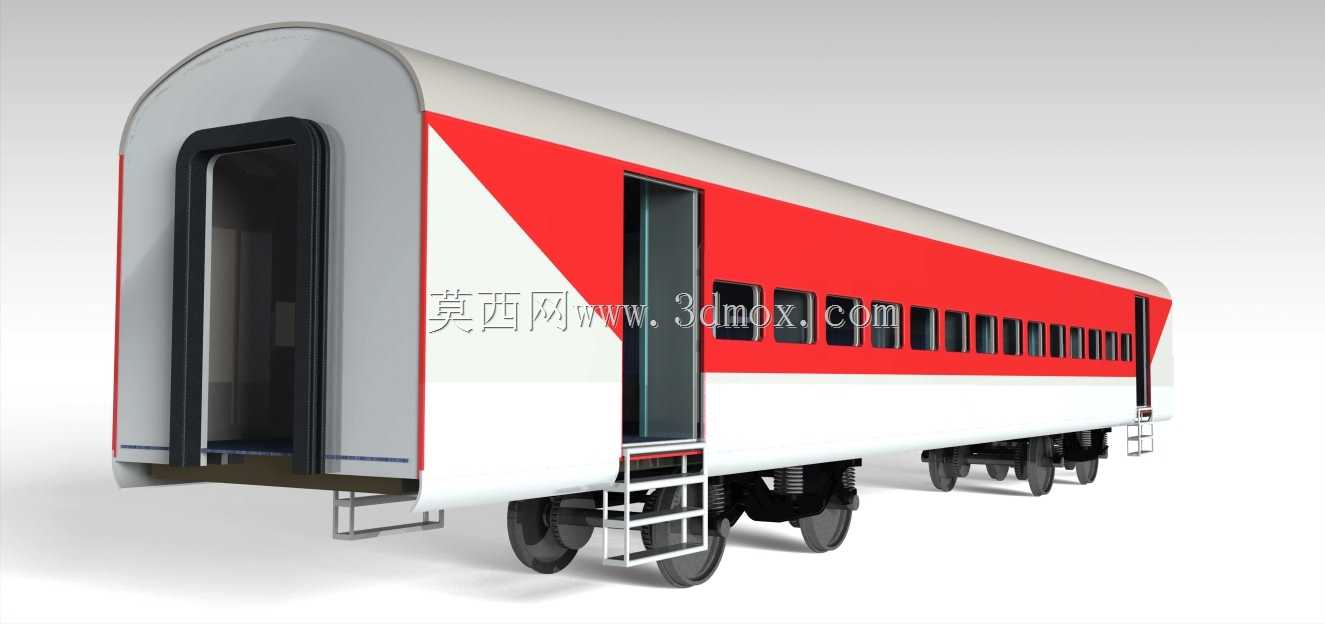

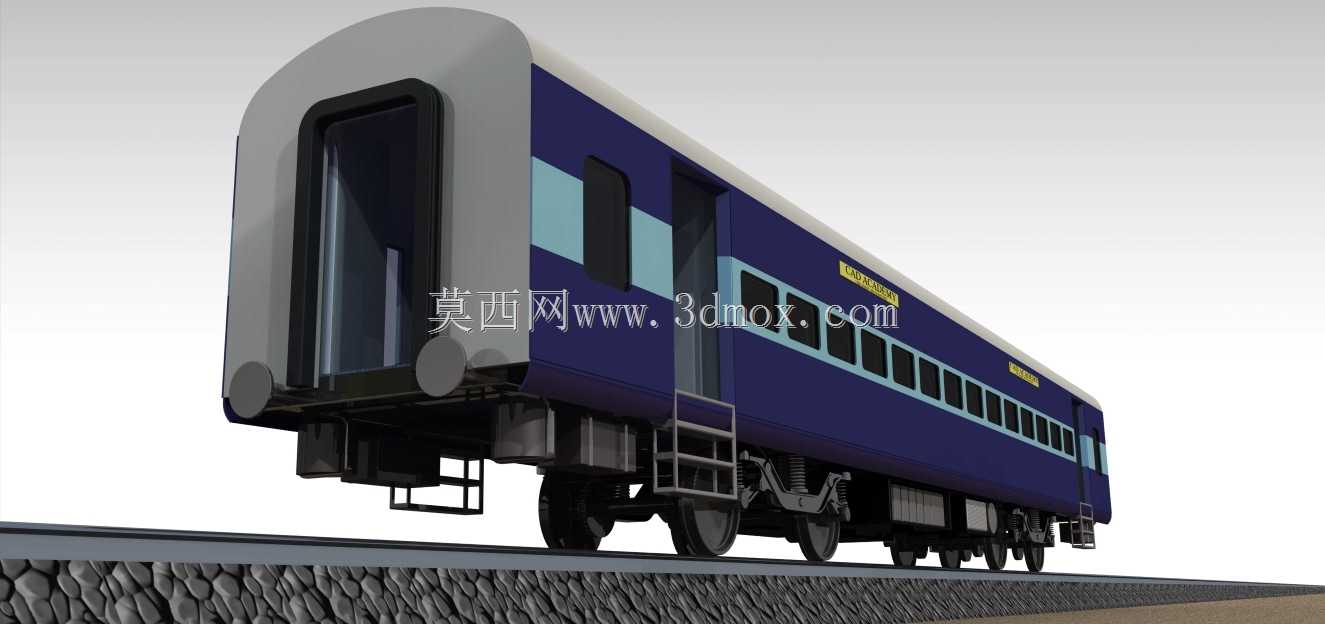

铁路客运车厢的曲面外蒙皮加工一直是冲压成型环节的痛点，常规等曲率圆弧顶在高寒高海拔线路运行时，易因内外温差产生蒙皮鼓包变形，这款车厢的顶部曲面采用了三段变曲率过渡设计，端部圆弧半径比中段大12%，既匹配了隧道内气压波的导流需求，也能让冲压后的板材内应力均匀释放，避免长期运行后的焊缝开裂。车厢侧墙的车窗排布没有采用等距均分的常规方案，靠近车门的两扇窗间距比常规窗距宽80mm，这个位置刚好是车内乘务员室的隔断安装位，提前预留的安装间隙能避免后期现场切割蒙皮破坏防腐层，侧墙下部的浅蓝色饰带不是单纯的装饰色块，它的下沿刚好对齐车下设备舱的安装梁上平面，喷涂时可以直接以梁体边缘为定位基准，省去了人工划线找正的工序。登车梯的踏步采用了镂空防滑结构，每级踏步的折弯边都做了3mm的外翻边处理，既提升了踏步的结构刚度，也能避免雨天积水结冰打滑，梯架和车体的连接座采用了沉头螺栓内嵌设计，螺栓头完全藏在蒙皮的沉孔内，不会突出外表面形成风阻噪点。车端的风挡连接框做了15mm的偏心设计，和转向架的横向止挡间隙形成互补，过小曲线半径线路时，风挡的摆动量不会和车体端部的走线槽发生干涉，车钩安装座的加强筋采用了交错排布方式，比常规平行筋的抗冲击性能提升27%，同时不会增加过多的自重。车厢底部的设备舱支架全部采用模块化快装接口，每个支架的安装孔都做了0.5mm的公差补偿，即使车底梁体的焊接存在微小变形，也能顺利完成设备对位安装，不需要现场扩孔修正。车内的隔断墙安装槽直接集成在侧墙的加强筋上，不需要额外在蒙皮上焊接固定座，既减少了焊接变形的概率，也能让隔断的安装效率提升近一倍。
