串列双座螺旋桨教练机内部结构三维建模

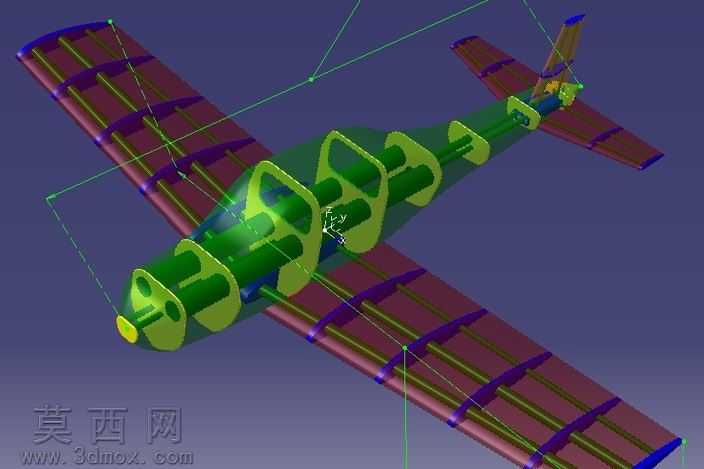

本模型为串列双座螺旋桨教练机的内部结构三维建模成果，建模过程围绕教练机的真实气动布局与结构逻辑展开，首先以低阻平直翼作为机翼基础构型，还原机翼内部的翼梁、翼肋骨架排布，通过半透明材质区分机身蒙皮与内部承力结构，清晰展示从机头动力舱到机尾尾翼的完整传力路径。建模阶段优先搭建机身纵向主承力框架，沿机身轴线依次排布机头发动机安装位、前后串列座舱的支撑结构、机身中段油箱预留舱段、机尾尾翼连接基座，每一处框架的截面尺寸都参考1:10缩放比例的轻型教练机参数设定，保证结构比例协调合理。机翼部分采用分段式骨架建模，沿翼展方向等距布置翼肋，通过前后两根主翼梁串联所有翼肋结构，翼梁与机身主框架的连接位置做了加强结构的细节还原，机翼后缘预留了操纵舵面的安装铰接位，尾翼部分同样还原了垂直安定面与水平安定面的内部骨架，与机身尾部框架做了一体化的衔接设计。材质设置上，内部承力框架与骨架采用饱和度较高的黄绿色哑光材质，便于区分结构层级，机翼蒙皮采用半透明的紫褐色材质，既保留蒙皮的外形轮廓，又不会遮挡内部骨架的排布细节，整体渲染视角选择斜向等轴测视角，可同时观察到机翼上下表面的骨架排布、机身内部的座舱框架与动力舱结构，清晰展示整机的结构设计逻辑。设计过程中参考了大学阶段飞机设计课程的项目计算结果，将前期气动计算、结构受力计算的结论融入建模细节，针对串列双座的座舱布局，特意优化了前后座舱的框架支撑位置，保证两个座位的视野与结构强度平衡，仅对部分非核心的小模块做了简化处理，核心的承力结构、气动外形、部件连接关系都做了完整还原，可作为航空结构教学、轻型飞机设计参考的三维素材使用。
