苏26飞机机翼结构三维建模作品

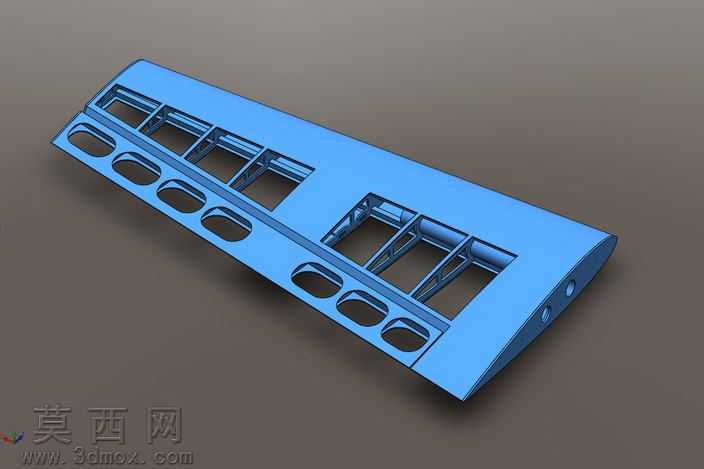

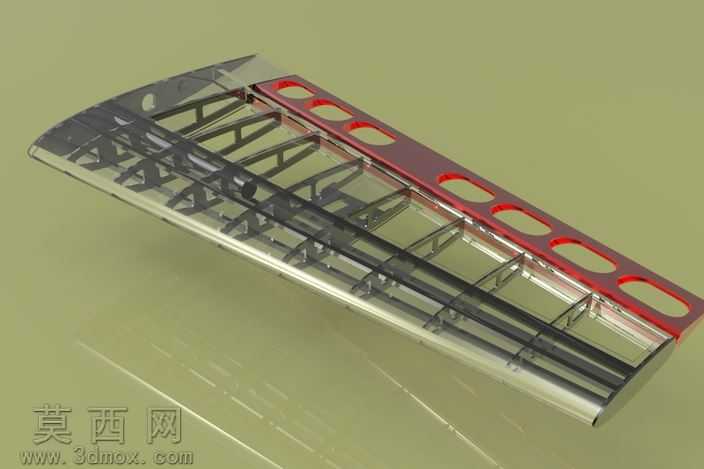

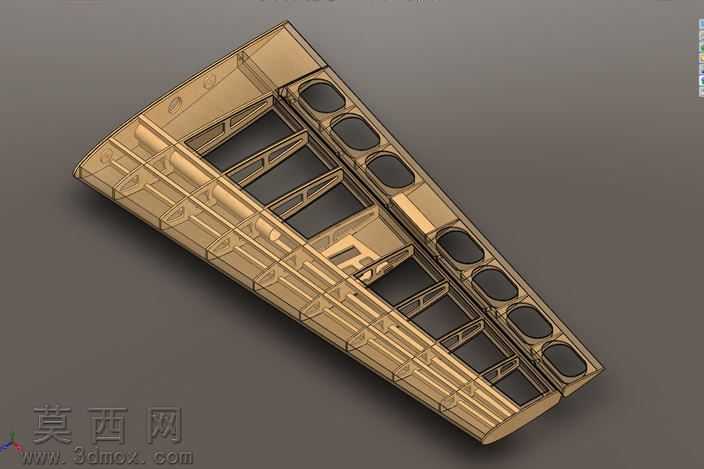

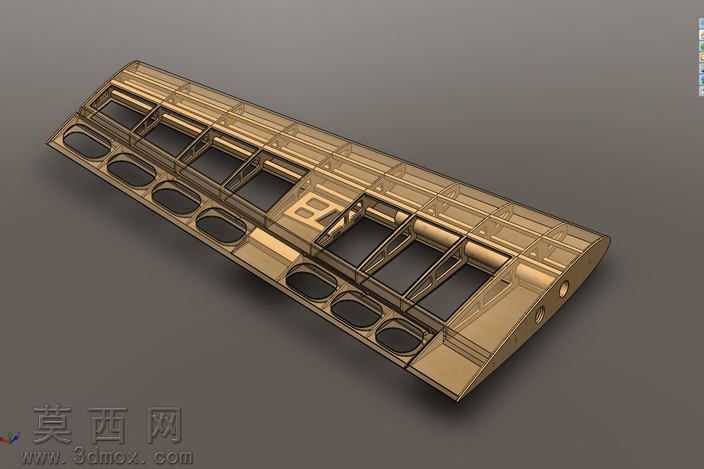

本作品为苏26特技飞机的机翼结构三维建模成果，建模过程中严格参考苏26特技机的真实机翼结构比例，在三维建模软件中完成全参数化结构搭建。建模初期先梳理特技飞机机翼的受力逻辑，苏26作为特技运动飞机，机翼需要承受大过载机动下的复杂载荷，因此建模时优先还原机翼的主承力梁结构，沿翼展方向布置的主翼梁采用变截面设计，从翼根到翼梢逐步缩减截面尺寸，既匹配真实机型的重量分布要求，也符合航空结构的力学传递规律。翼肋部分按照翼型曲线逐段排布，每一段翼肋都精准贴合翼面的气动外形，翼肋上开设的减重孔经过尺寸优化，在保证结构刚度的前提下尽可能降低构件重量，还原特技飞机对轻量化设计的高要求。模型的蒙皮部分采用薄壁结构建模，与内部翼肋、翼梁的连接位置做了贴合处理，清晰展现机翼内部骨架与外部蒙皮的装配关系。渲染阶段采用半透明叠加实体的显示方式，将内部骨架设置为金属质感的黄铜色材质，表面添加轻微的磨砂质感模拟航空铝合金构件的加工纹理，蒙皮部分设置为半透明显示状态，让观看者可以清晰穿透外层结构观察内部的支撑布局。建模过程中对机翼前缘的抗扭盒段、后缘的操纵面安装位都做了细节还原，翼面上的检修口预留位置、管路走线槽也按照真实机型的布局做了简化呈现，既保证模型的结构辨识度，也避免过度冗余的细节影响整体结构的展示效果。整个建模过程遵循航空构件的设计逻辑，从翼根的连接接头到翼梢的端肋，每一处结构的位置、尺寸都经过比例校准，完整呈现了苏26飞机机翼的典型结构特征，可用于航空结构认知、飞机构造教学等场景的展示使用。
