环形薄壁密封衬套结构设计

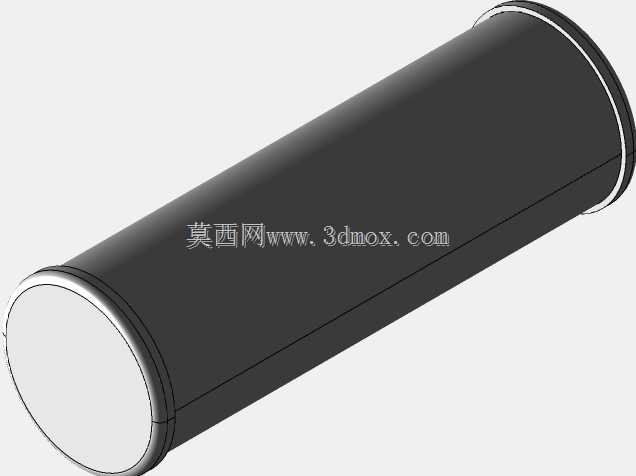

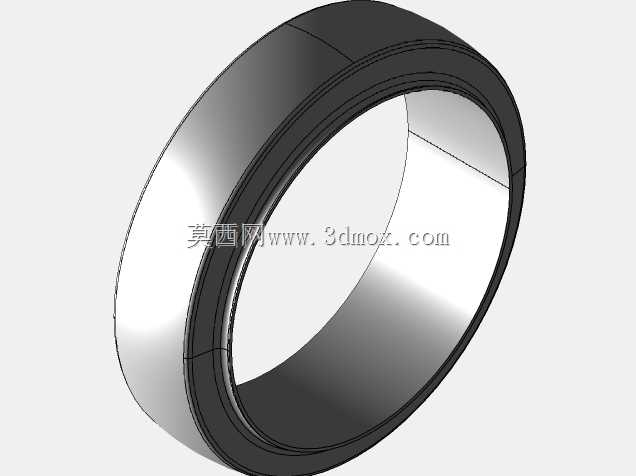

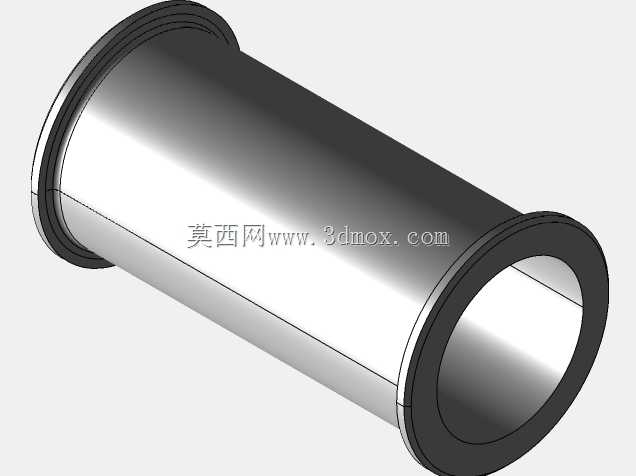

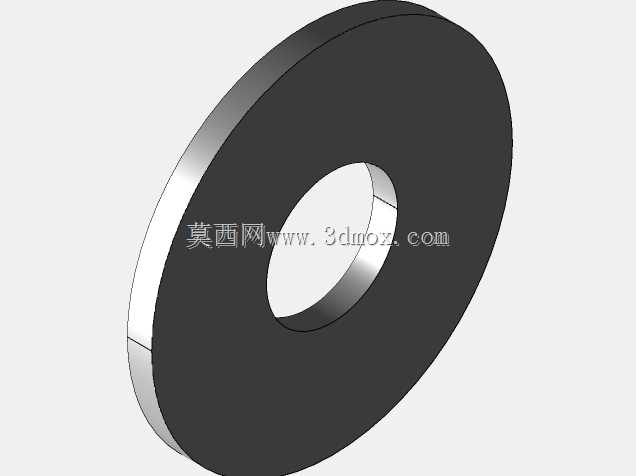

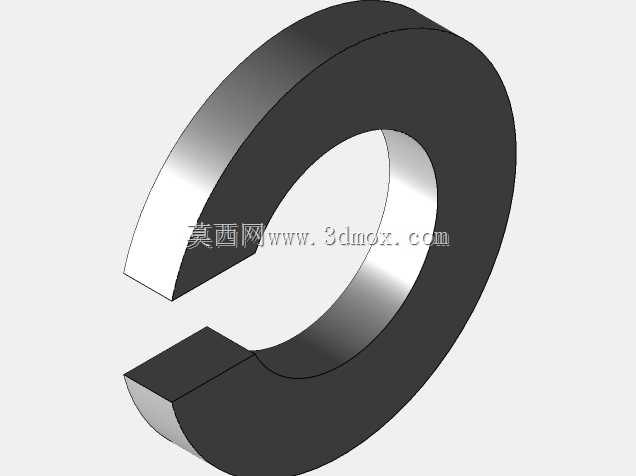

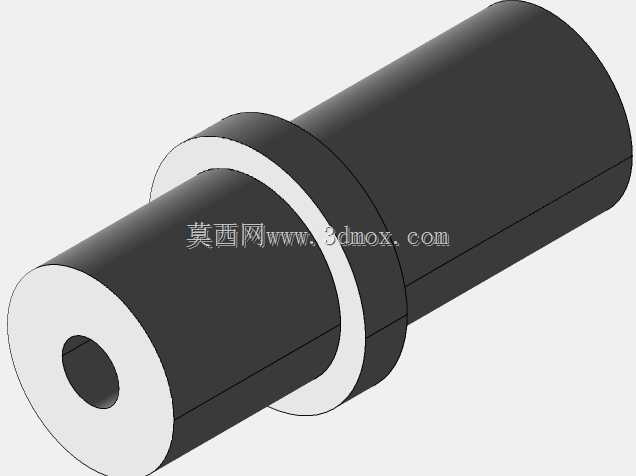

这类环形薄壁构件常应用在回转支承的轴向密封、往复运动轴的衬套防护场景中，在工程机械的铰接点位、液压油缸的端盖密封位、输送设备的托辊轴端都能见到同结构零件的身影，核心作用是阻隔外界粉尘、切削液、水汽进入轴承配合腔，同时为相对运动的部件提供低摩擦的接触面，避免轴颈或座孔出现直接磨损失效。从结构设计逻辑来看，该零件采用等截面薄壁环形构型，整体无多余的凸台或卡扣结构，外圆面设计有两道环形凹槽，用于嵌装O型密封圈，安装时可通过过盈配合压入座孔内，内圆面预留了0.02-0.05mm的配合间隙，适配对应直径的回转轴件，不会在轴转动时产生额外的拖拽阻力。设计过程中优先考虑了安装边界的适配性，零件的轴向宽度控制在常规轴承宽度的1/3左右，不会额外占用过多的轴向安装空间，外圆直径与对应规格的轴承外圈直径保持一致，可直接与轴承共用安装座孔，无需额外加工适配台阶，能大幅降低配套结构的加工复杂度。零件的内外圆同轴度公差控制在0.01mm以内，端面与轴线的垂直度公差不超过0.02mm，避免安装后出现偏磨导致密封失效的问题，壁厚均匀性控制在±0.05mm范围内，既保证了压装时的结构强度不会出现开裂变形，也能控制整体重量，降低高速回转时的离心力影响。在实际选型应用中，这类零件常搭配聚四氟乙烯、锡青铜或改性尼龙材质加工，不同材质适配不同的工况场景：聚四氟乙烯材质适配有腐蚀介质的化工设备场景，锡青铜材质适配重载低速的工程机械铰接点位，改性尼龙材质则多用于轻载高速的输送设备、办公机械内部，可根据实际工况的载荷、转速、接触介质调整材质与表面处理工艺，比如在粉尘较多的矿山设备场景中，可在外圈凹槽内加装防尘密封圈，进一步提升密封防护等级，避免磨粒进入配合面造成磨粒磨损。建模过程中优先采用回转特征生成主体结构，再通过切除特征生成外圈的密封槽，所有槽口的边角都做了R0.2mm的圆角处理，避免应力集中导致零件在压装或受载时出现开裂，同时也能避免安装密封圈时割伤胶圈，影响密封效果。
