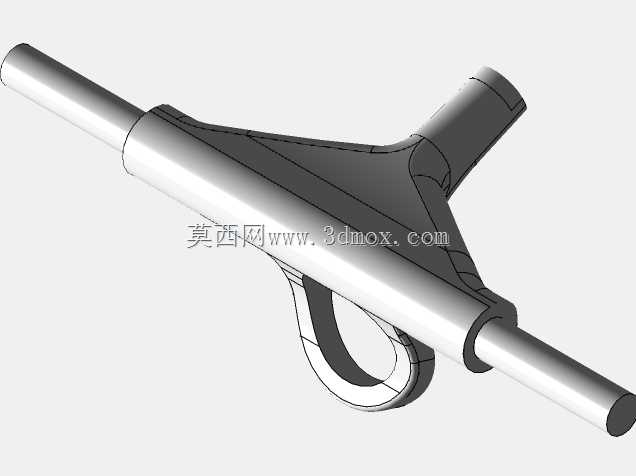

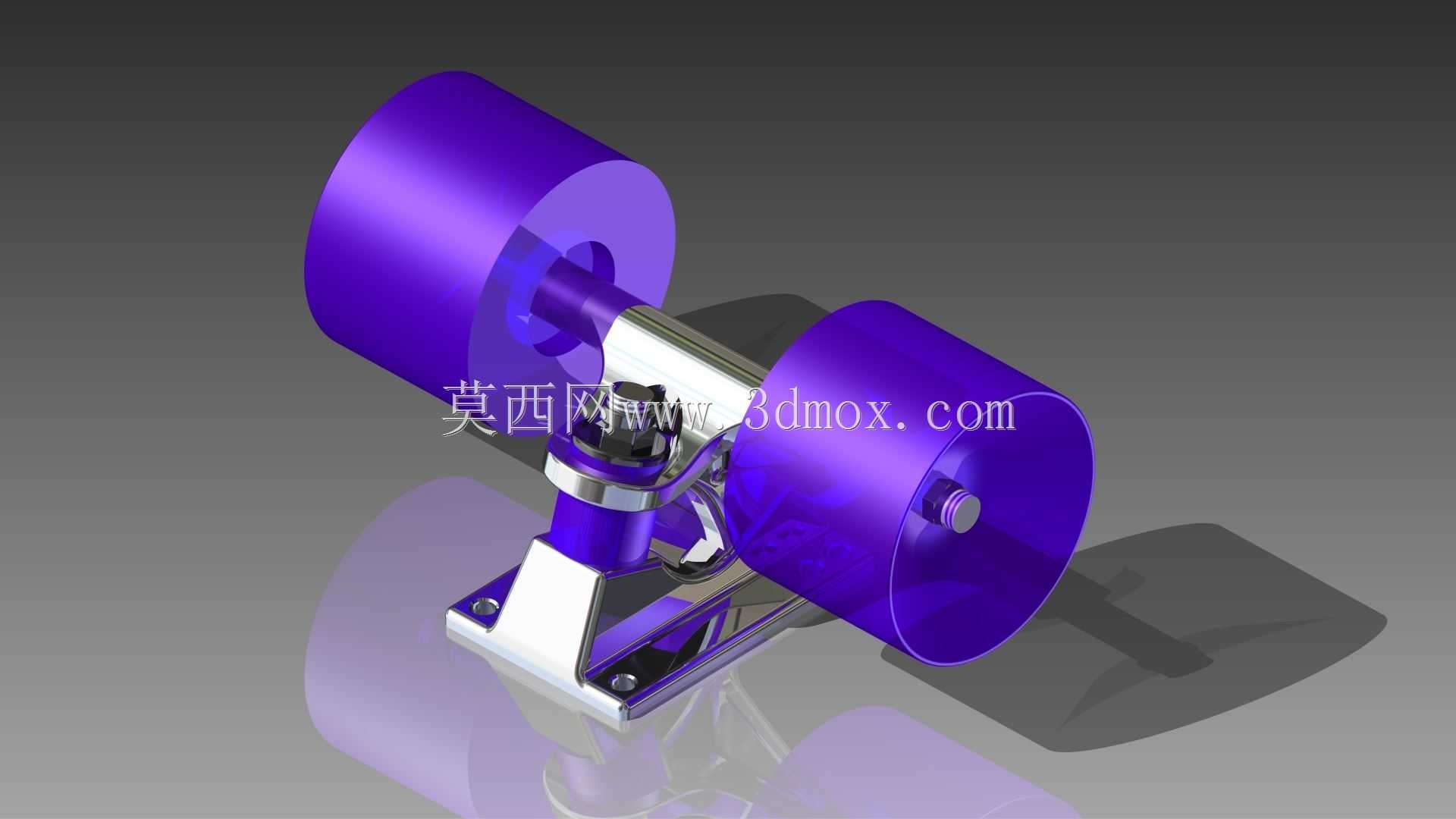

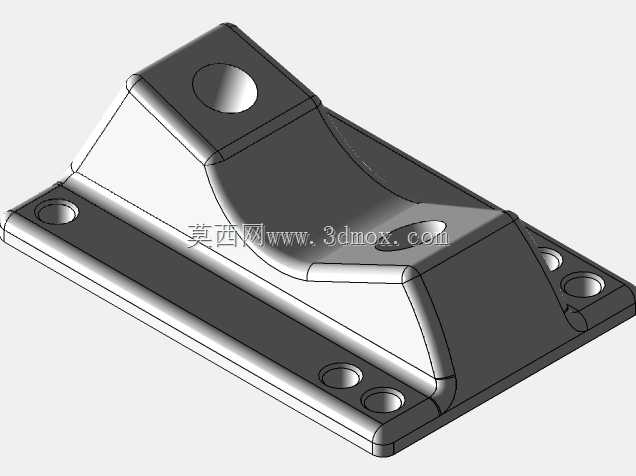

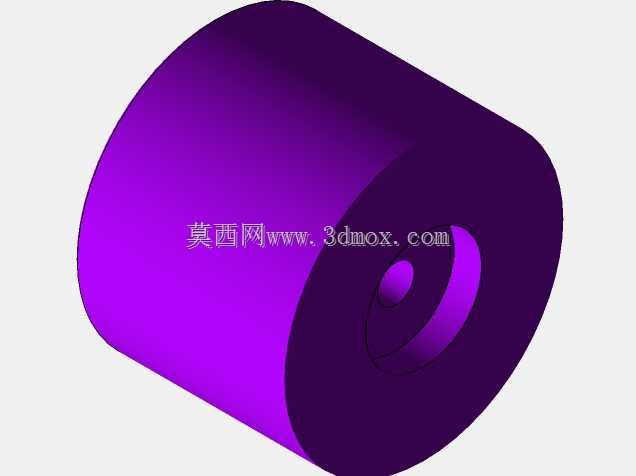

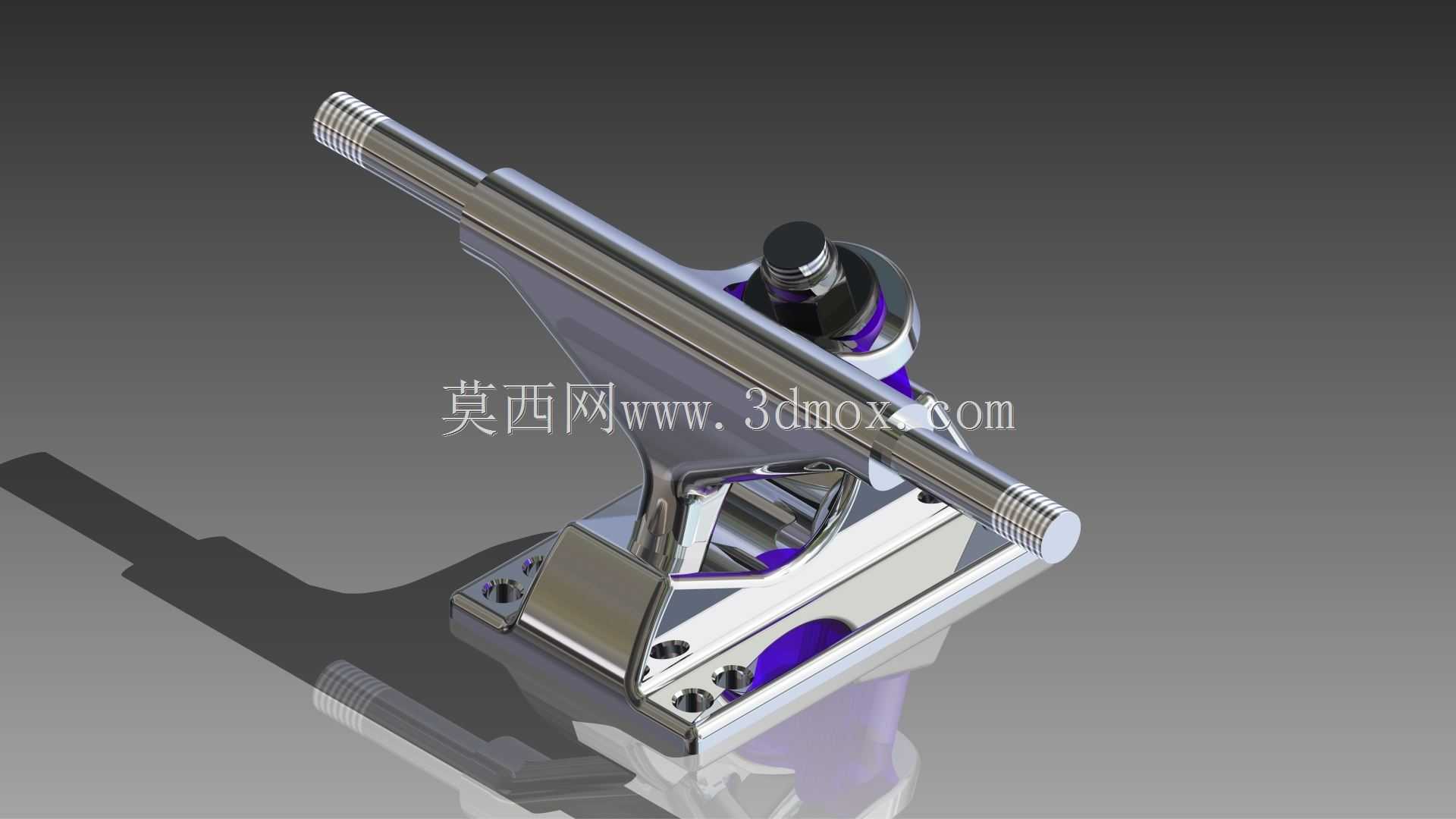

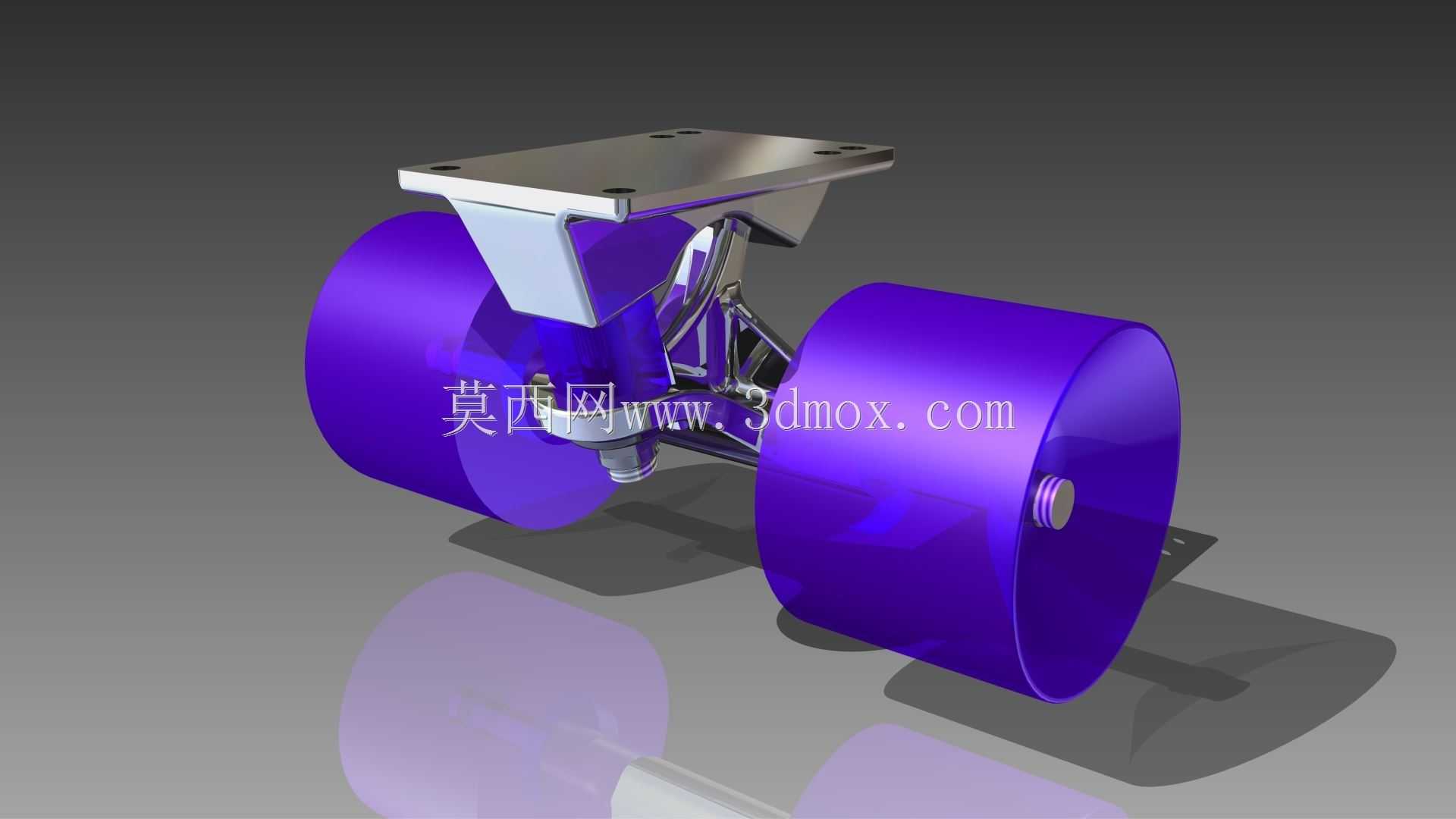

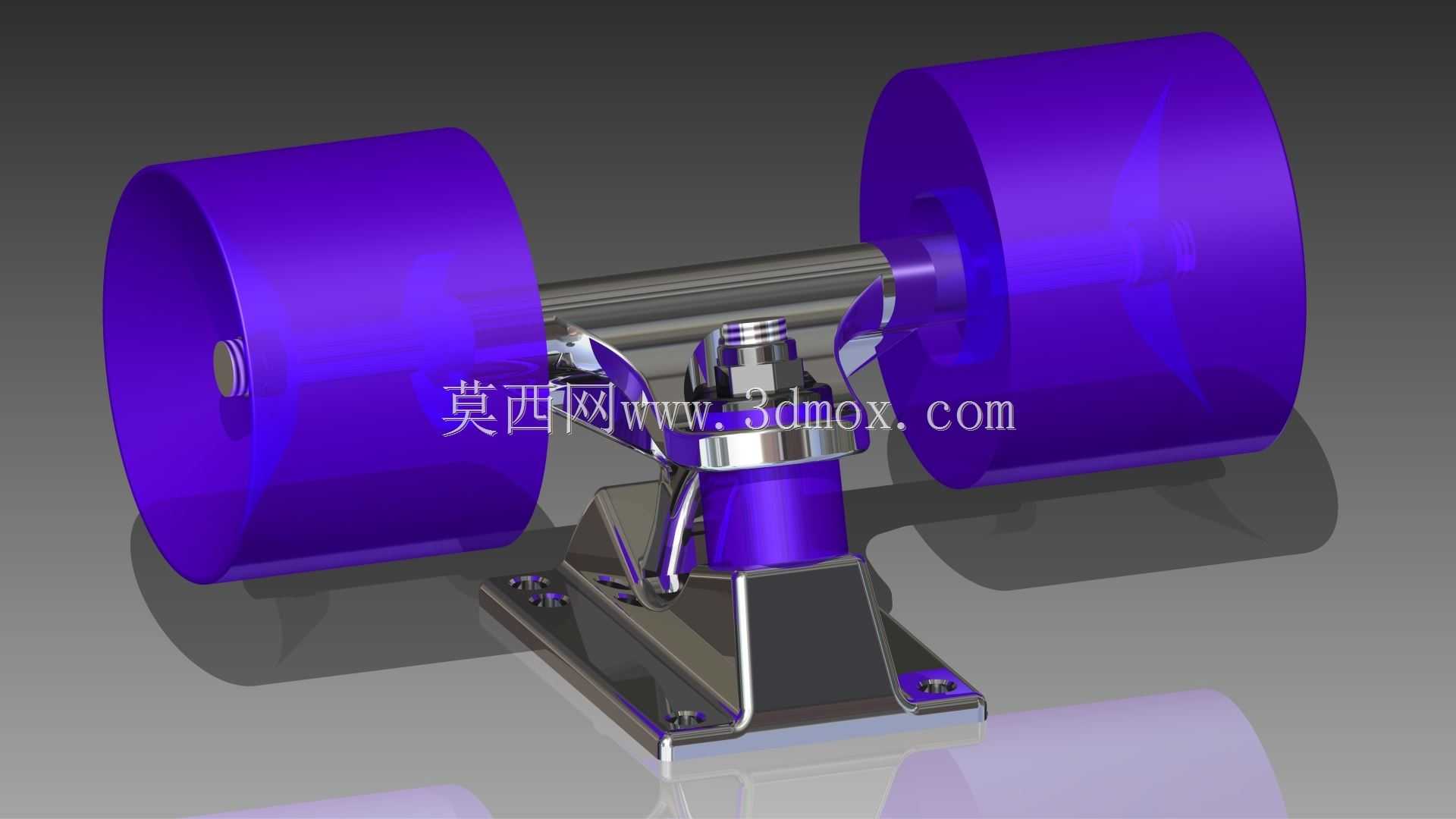

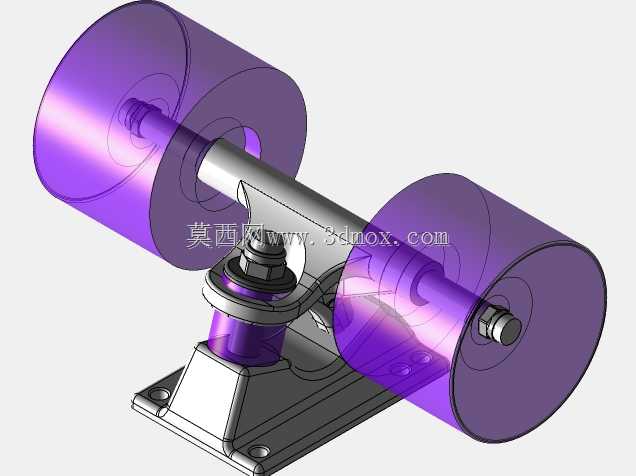

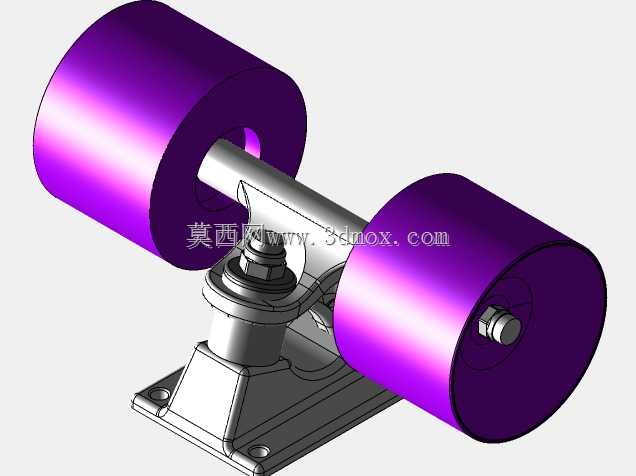

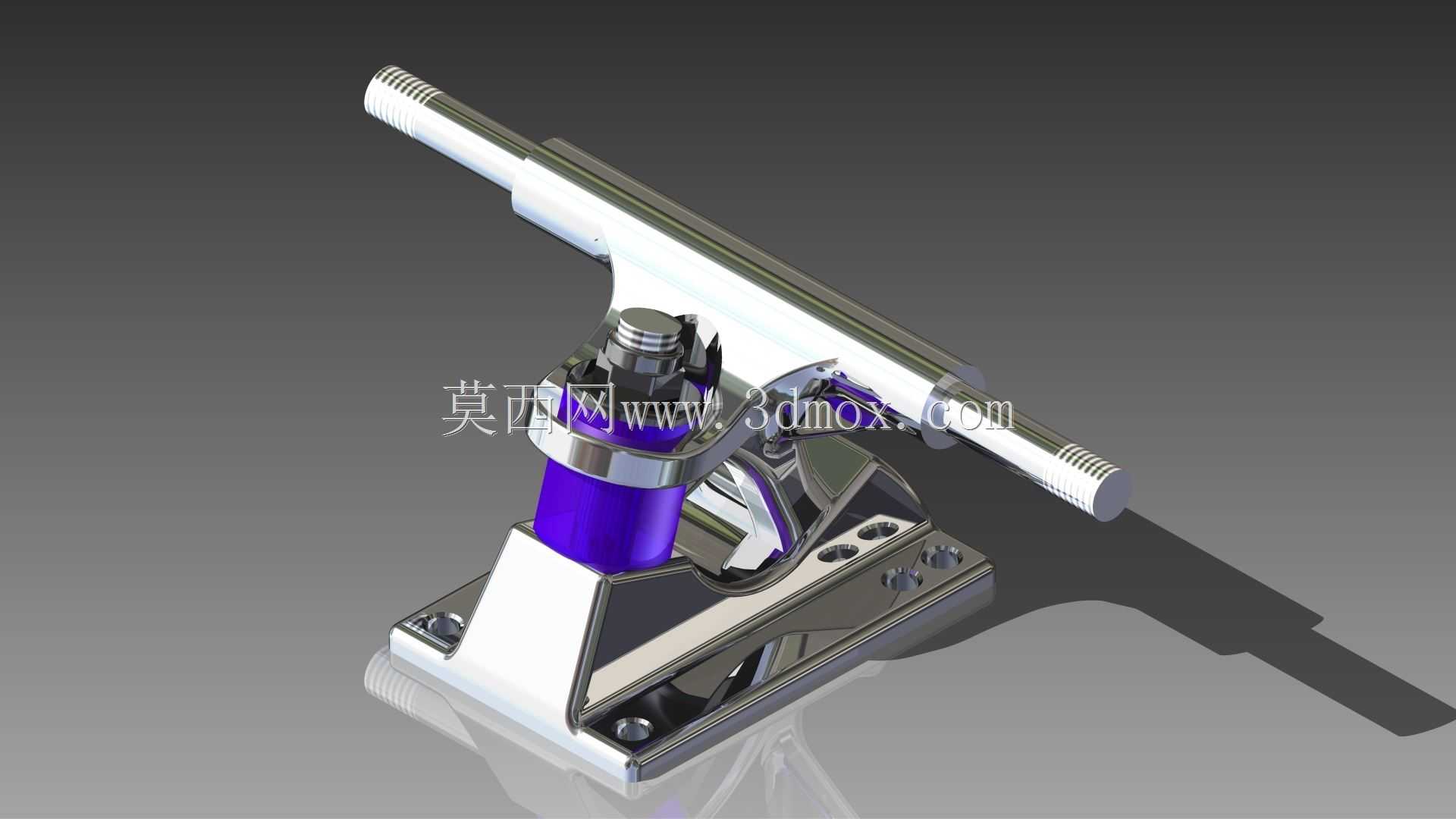

这套轮组支架结构常见于陆地冲浪板、双翘滑板以及小型短途代步滑板设备上,作为连接板面与行走轮的核心承载部件,其结构合理性直接决定滑行过程中的转向手感、承载能力与抗冲击寿命。从结构组成来看,整套部件包含大直径高弹性滚轮、贯穿式轮轴、转向支架主体、底座安装位以及弹性复位结构几个核心部分。滚轮采用宽幅圆柱造型,接触地面的宽度远大于普通代步滑轮,这种设计能够在粗糙铺装路面上分散轮面压强,减少小石子、路面裂缝带来的颠簸感,同时宽轮面在侧倾转向时能提供更大的接地面积,避免高速切弯时出现轮缘打滑失稳的问题。轮轴采用贯穿式实心金属轴设计,两端通过锁紧结构与滚轮内圈配合,轴身与支架的连接位置预留了轴承安装位,能够保证滚轮转动时的同轴度,减少高速滑行下的径向跳动。中间的支架主体采用压铸金属一体成型结构,轴座位置做了加厚加强处理,能够承受跳跃落地时的瞬时冲击载荷,支架与底座之间通过带复位弹性件的铰接结构连接,当滑行时使用者向侧方施压板面,支架会绕铰接点产生对应角度的偏转,带动轮组同步转向,撤去侧压力后弹性件会带动支架自动回正,保证直线滑行时的稳定性。底座部分设计了四个对称的安装孔位,孔位间距符合主流滑板板面的安装孔标准,安装时只需通过标准紧固件即可将整套桥轮组固定在板面底部,不需要额外加工适配结构。在实际设计过程中,需要重点校核几个关键尺寸边界:首先是轮组的总宽度,不能超过板面的最大宽度,避免转向时轮面摩擦板面底部造成卡滞;其次是支架的总高度,要结合滚轮直径计算出板面离地高度,高度过低会导致板面在过坑洼路面时磕碰地面,高度过高则会抬升整体重心,降低滑行时的稳定性;另外铰接点的转动角度范围需要做限位设计,最大转向角度控制在合理区间内,避免角度过大造成轮组与支架侧壁干涉,同时也能防止过度转向引发的侧翻风险。这套结构除了应用在常规滑板产品上,也可以经过尺寸调整后适配小型短途代步载具、车间物料周转小车的转向轮组,其自带的弹性复位转向结构不需要额外加装转向连杆,结构紧凑维护简单,在低速轻载的行走场景下有很高的适配性。设计时还需要考虑不同使用场景的载荷差异,针对特技动作使用的滑板场景,支架壁厚需要做加厚处理,轴类零件选用更高强度的合金材料,针对日常代步的场景则可以适当优化壁厚,降低整体重量提升便携性。滚轮与轮轴的配合位置需要预留标准轴承的安装槽,选用通用型号的深沟球轴承即可满足转动需求,配件通用性强,后期维护更换成本更低。
- 上一篇:带弯管法兰连接手动截止阀结构设计
- 下一篇:金属型材组装悬挂式火坑结构设计
- 全部评论(0)
- 模板大小: 5.41 MB
- 售价:5金币
- 下载次数: 353
- 系统要求: Autodesk Inventor,STEP / IGES,Autodesk Inventor,Rendering,Autodesk Inventor,Rendering
- 软件分类: 通用机械零部件
