气动模板端口注塑模具结构设计

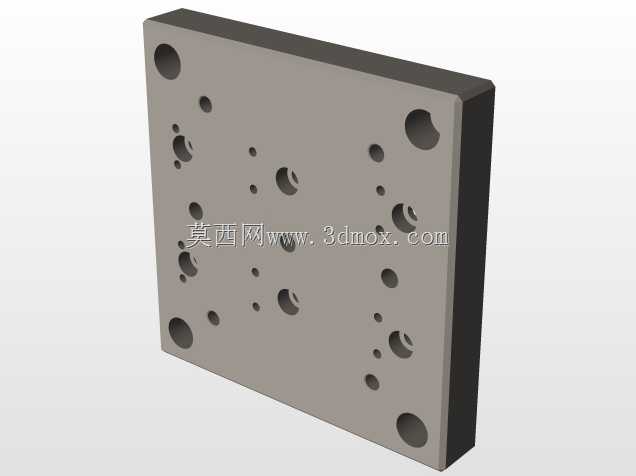

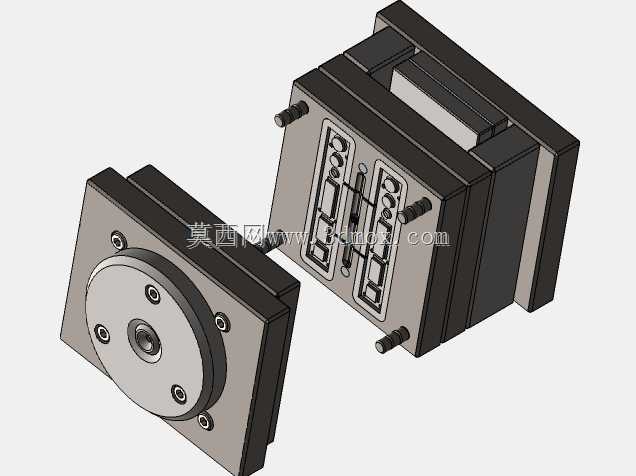

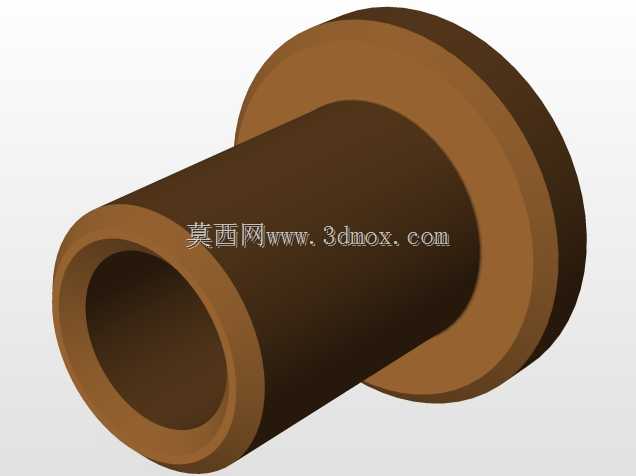

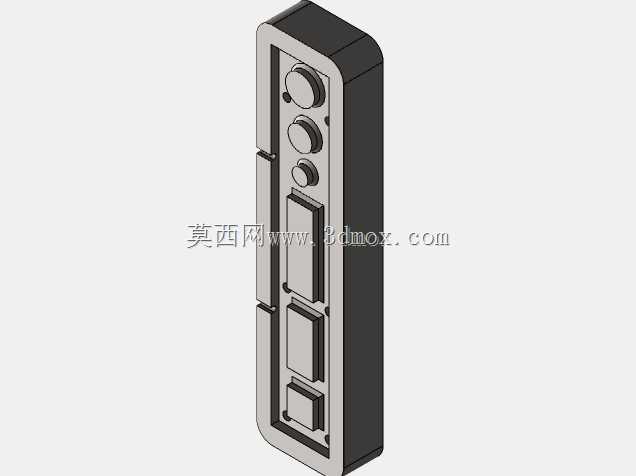

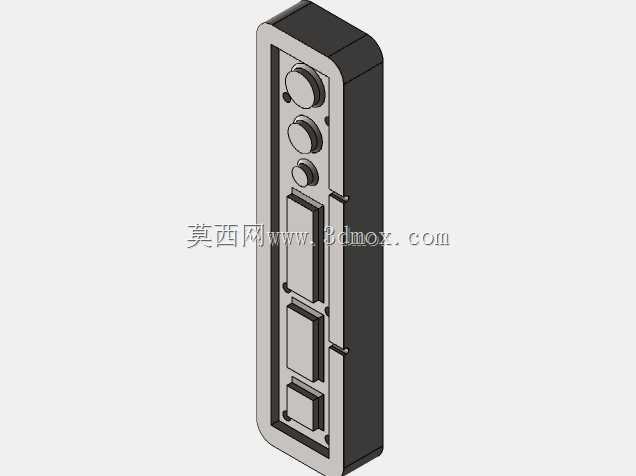

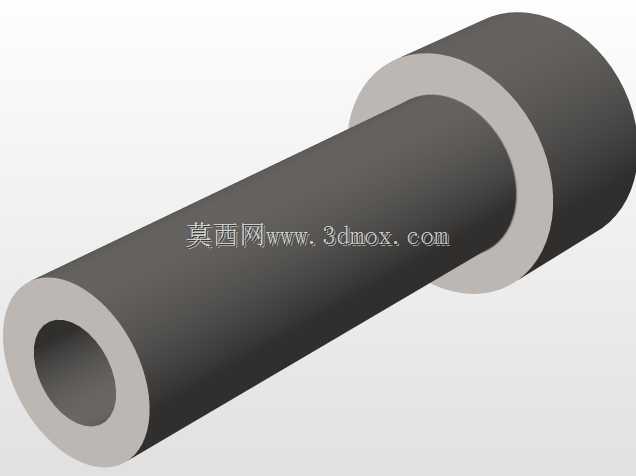

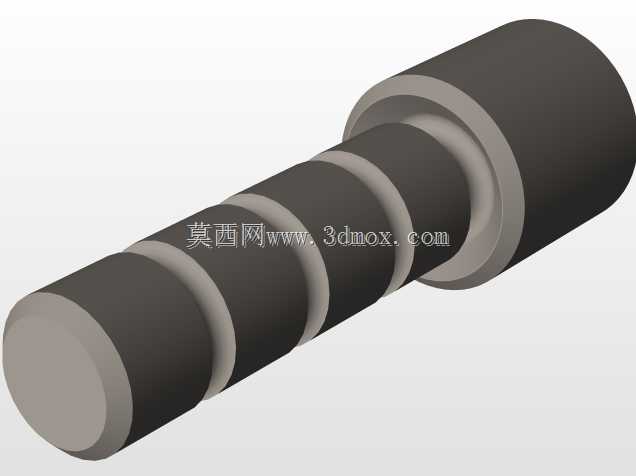

这套模具主要面向气动液压领域的小型端口类塑件生产场景，核心作用是完成气动系统中连接端口塑件的注塑成型作业，这类塑件是气动回路里管路、阀件对接的基础连接件，尺寸精度直接影响气动回路的密封性能与装配适配性，在气动控制设备、自动化气动工装、小型气动执行元件的配套零部件生产中应用广泛。从结构设计逻辑来看，这套模具采用两板模开模布局，动定模拆分方向完全匹配塑件的脱模方向，定模侧设置了对称分布的两组型腔，可一次成型两个端口塑件，兼顾生产效率与模具加工的便利性，型腔的排布充分考虑了注塑过程中的熔料流动平衡，进胶点设置在塑件非装配端面，避免进胶痕迹影响后续端口的密封装配。动模侧设置了独立的顶出结构，顶杆排布避开塑件的配合面与密封面，防止顶出痕迹造成塑件装配后出现漏气问题，同时动模侧的型芯部分做了分段脱模设计，针对端口内部的通孔结构采用镶拼式型芯，既方便加工过程中保证内孔的尺寸精度，也能在后续生产中出现磨损时快速更换镶件，降低模具维护成本。模架部分采用标准模架改制，导柱导套设置在模架四角，合模时的导向精度可以保证型腔与型芯的同轴度控制在0.02mm以内，满足端口塑件的同轴度要求，避免成型后塑件出现壁厚不均、配合错位的问题。模具的安装边界适配常规卧式注塑机的装模尺寸，模架四周设置了标准的压模槽，可直接通过压板固定在注塑机的动定模安装板上，定位圈采用通用标准尺寸，能快速与注塑机的射嘴中心对齐，减少上机调试的时间成本。冷却回路采用环形排布设计，分别在定模型腔板与动模型芯板内设置循环水路，水路距离型腔表面的距离保持均匀，保证成型过程中模温均衡，减少塑件的收缩变形，尤其是端口的配合圆柱面，冷却均匀性直接影响成型后的尺寸稳定性，避免出现椭圆度超差导致装配后密封失效的问题。这套模具的设计完全贴合气动端口塑件的生产需求，从结构布局到细节处理都围绕塑件的使用场景展开，既考虑了批量生产的效率要求，也兼顾了模具加工、装配、后期维护的便利性，对于气动类小型塑件的模具设计有较强的参考价值，相关结构设计思路也可以延伸到其他同类型小型精密注塑件的模具开发中。
