汽车发动机点火系统火花塞结构设计

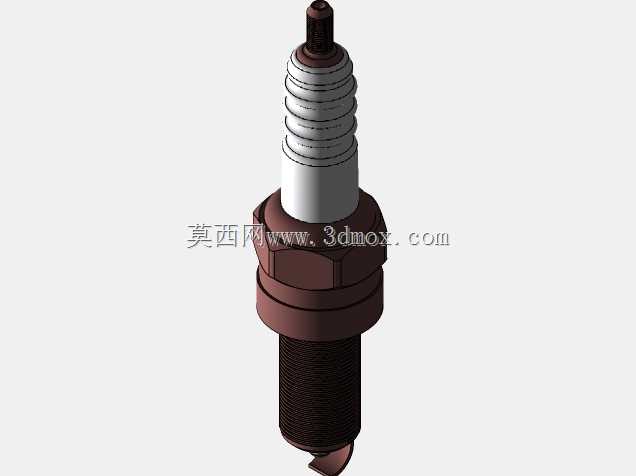

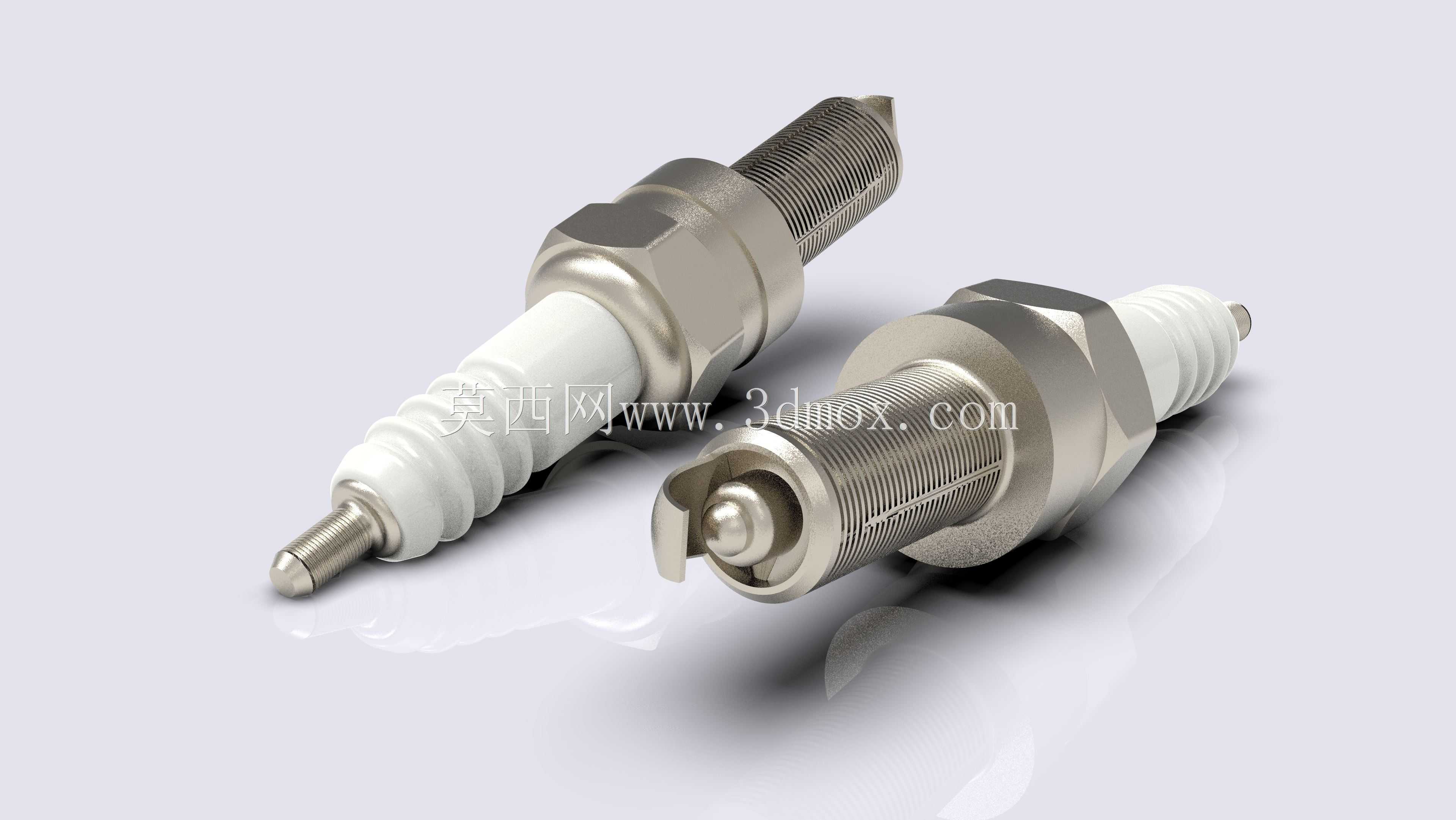

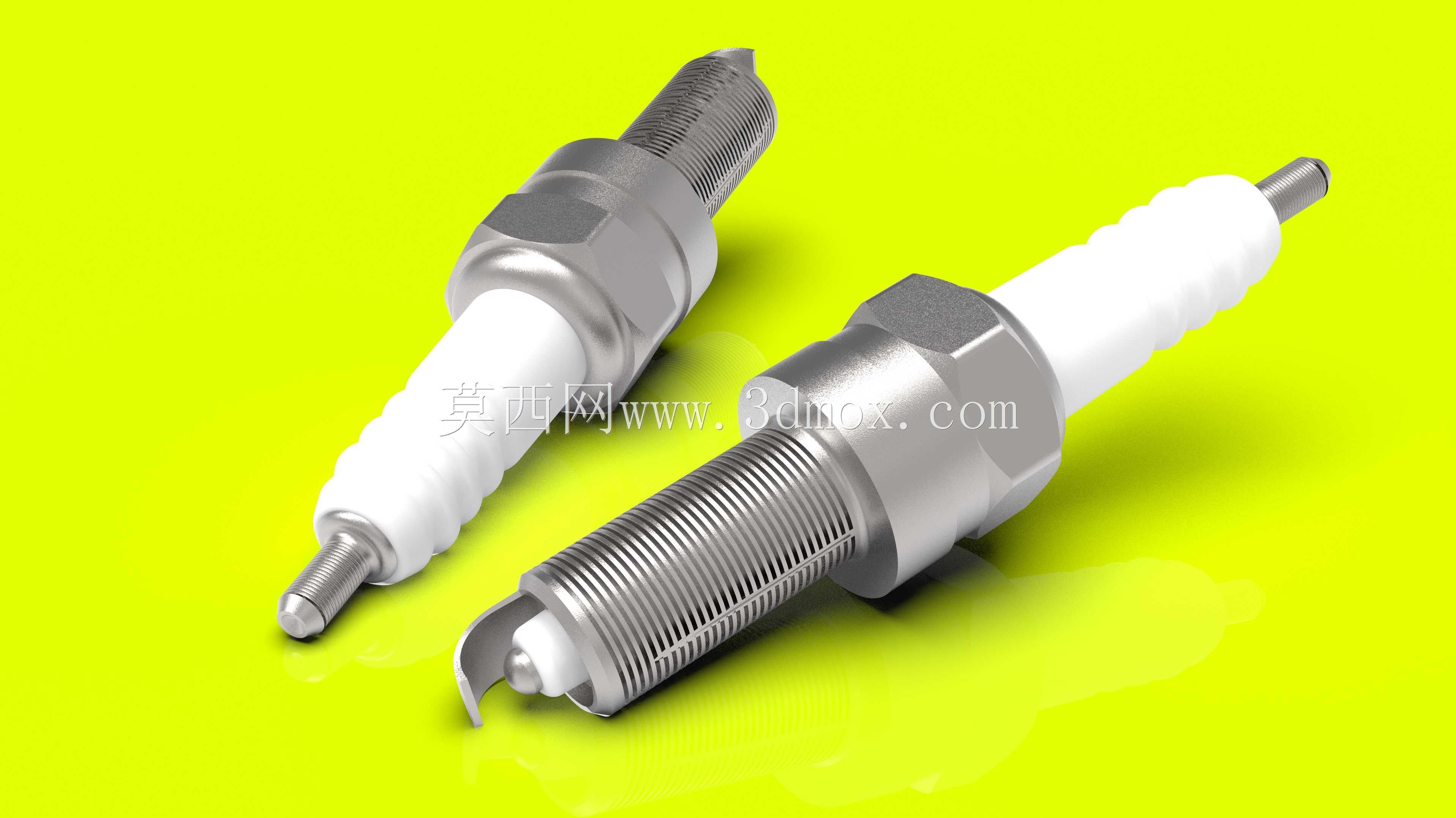

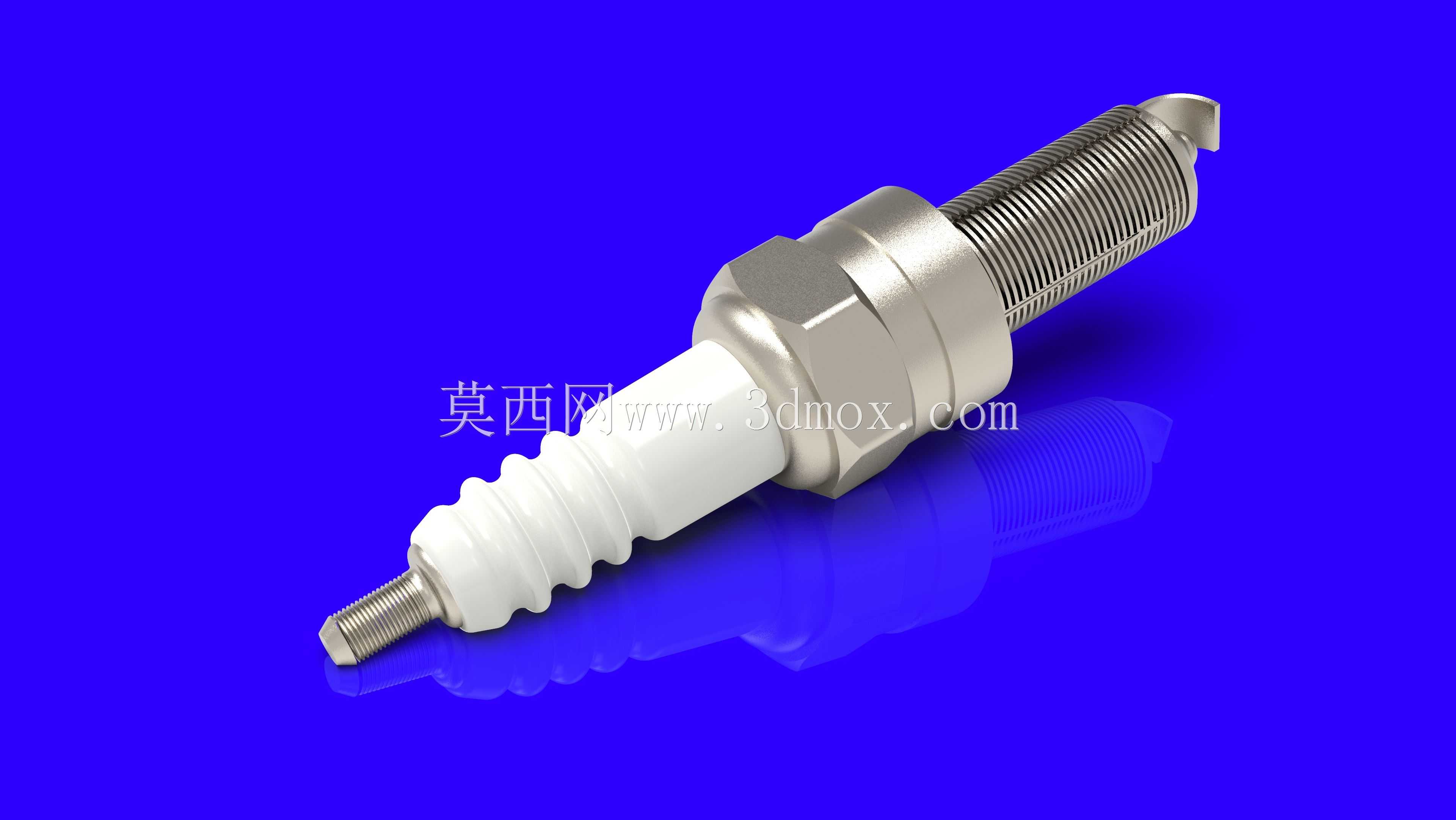

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出稳定性与排放水平的核心执行部件，这套三维结构完整还原了量产车用火花塞的全部装配细节，可直接用于点火系统匹配校核、发动机周边结构干涉验证以及教学演示场景。从实际装车工况来看，火花塞的安装位置直接嵌入发动机气缸盖的燃烧室顶部，下部电极端直接暴露在高温高压的燃烧环境中，上部接线端则与点火线圈输出端相连，承担着将高压脉冲电流转化为电极间电火花、点燃气缸内被压缩的油气混合物的核心功能，同时还要在做功冲程中保证燃烧室的密封性能，维持缸内的设计燃烧压力，避免出现漏气、窜压等故障。

建模过程中优先还原了产品的功能分区结构：下部的金属壳体带有标准细牙安装螺纹，这部分的尺寸公差直接决定了火花塞的安装扭矩与密封可靠性，建模时严格按照车用火花塞的通用安装边界设定了螺纹公称直径、旋合长度以及六角拧动端的对边尺寸，可直接用于气缸盖火花塞安装孔的匹配设计，避免装配时出现螺纹滑牙、密封垫圈压合量不足的问题；壳体内部封装的陶瓷绝缘体采用了多段阶梯式结构，既保证了中心电极与金属壳体之间的高压绝缘性能，也通过阶梯外形提升了绝缘体的抗机械冲击能力，适配发动机运行过程中的高频振动工况；中心电极与侧电极的间隙按照量产常用的点火间隙设定，电极端部的形状还原了常规镍合金电极的收窄结构，这一设计直接影响点火能量的集中程度，建模时保留了电极的突出高度参数，可用于燃烧室挤气区域的匹配验证，避免电极与活塞顶部在上止点位置发生运动干涉。

从结构设计思路来看，这套模型完全遵循量产火花塞的装配逻辑，金属壳体与陶瓷绝缘体之间采用卷边压合的固定结构，密封垫圈的位置、接线螺母的尺寸都按照通用装车标准还原，既可以用于发动机整机装配中的干涉检查，也能作为点火系统教学的演示模型，帮助结构设计人员理解火花塞的密封原理、安装定位要求以及与周边冷却水道、进排气道的位置避让关系。在做发动机周边布局设计时，可直接调用该模型核对火花塞的上部插拔空间，预留出点火线圈的安装与拆卸操作距离，避免后续维护时出现工具操作空间不足的问题，同时也能通过模型的外形尺寸，校核火花塞拧入过程中与气缸盖内部加强筋、气门组件的位置关系，从设计阶段规避装配干涉风险。
