直列四缸发动机缸体结构三维建模

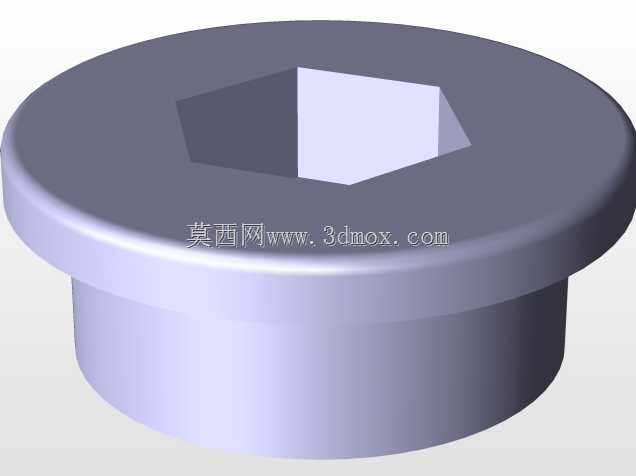

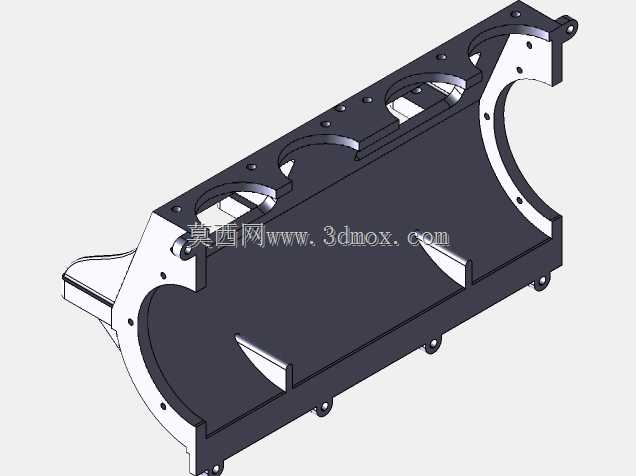

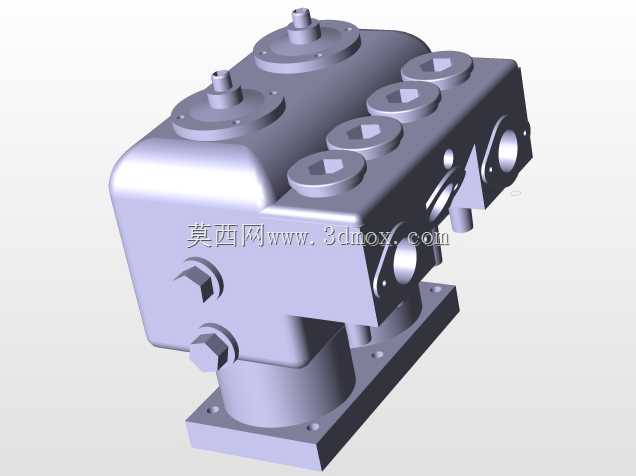

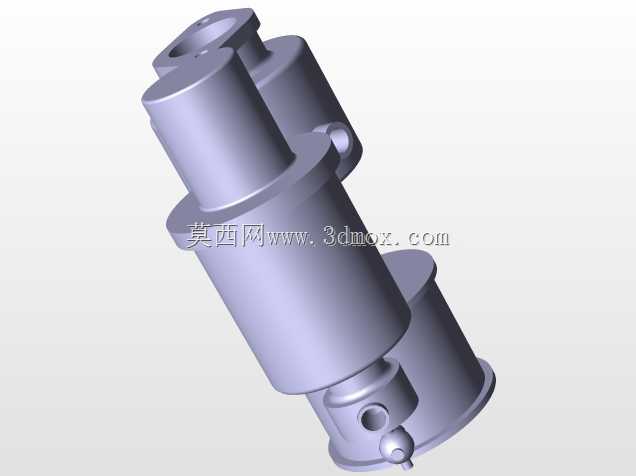

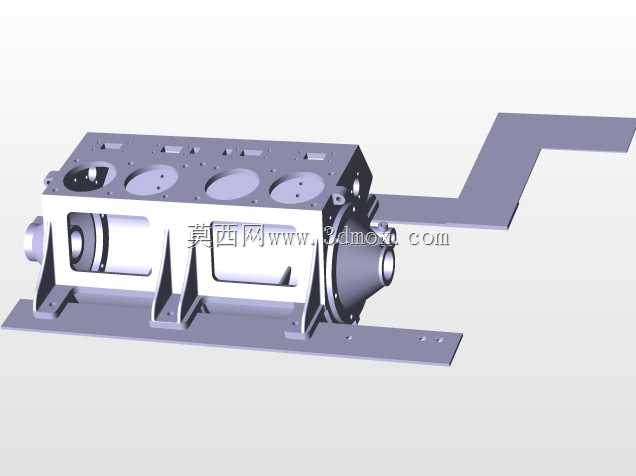

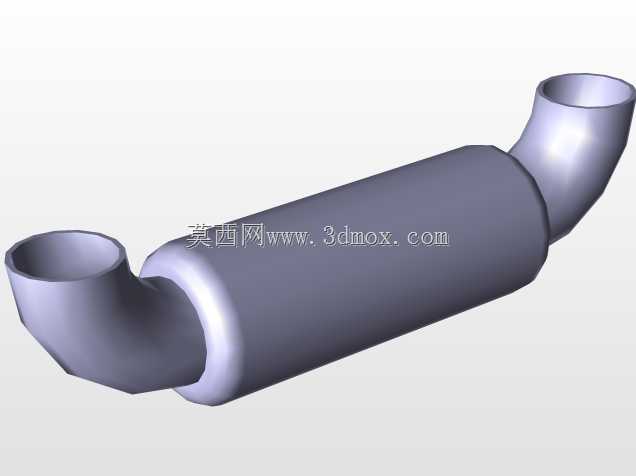

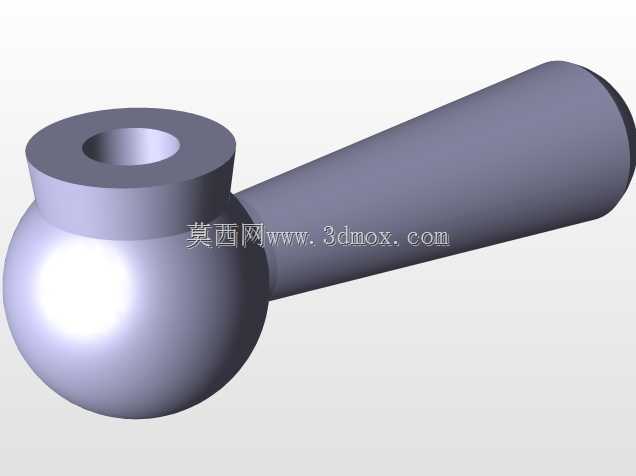

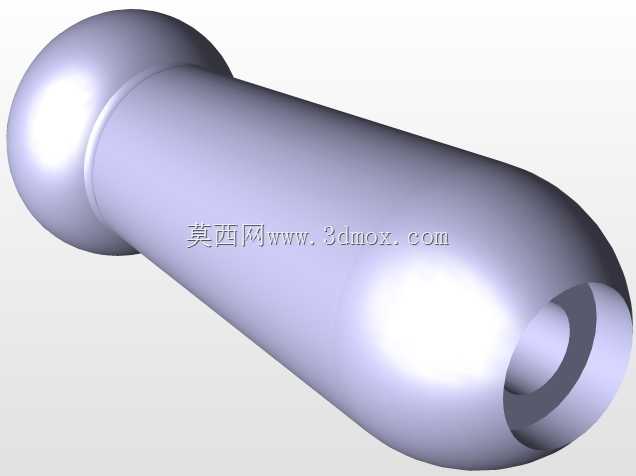

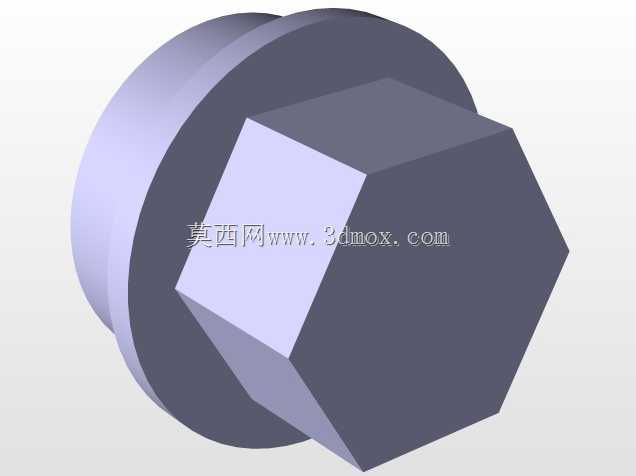

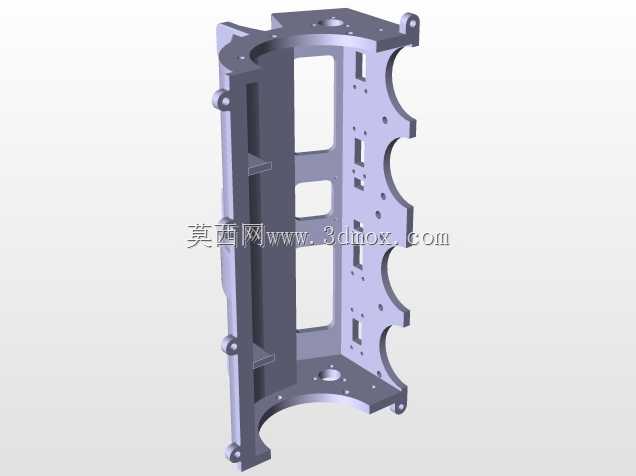

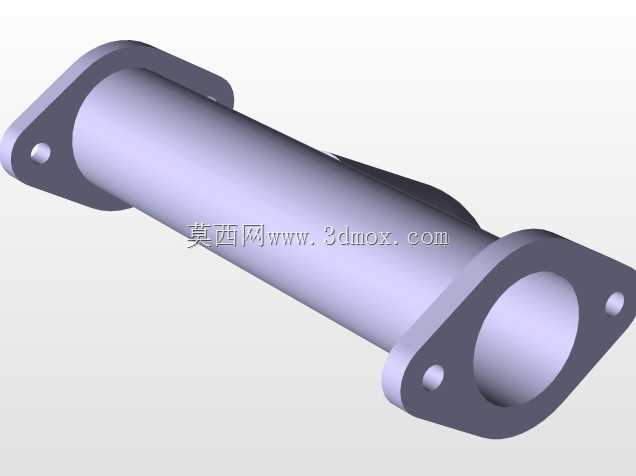

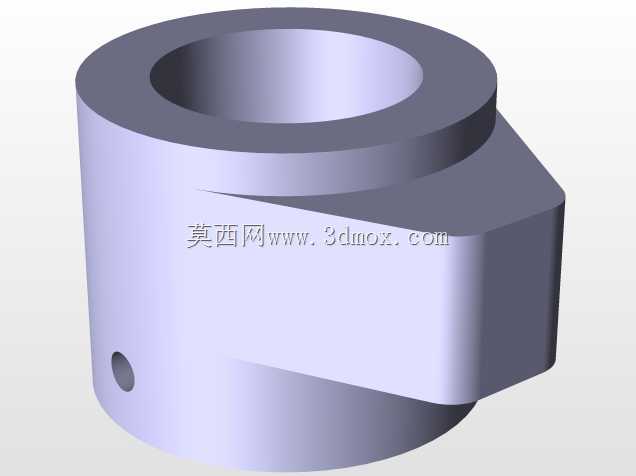

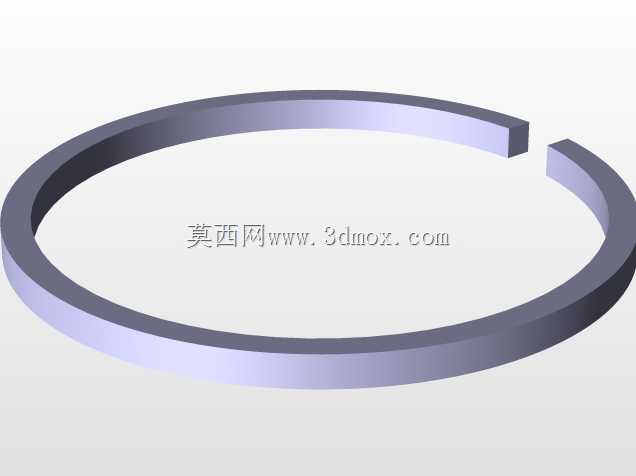

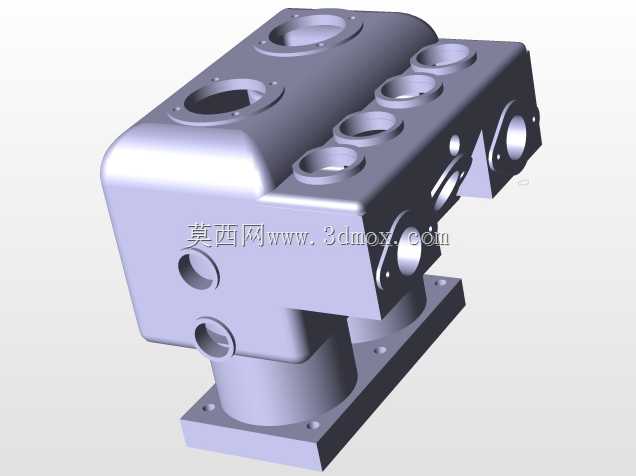

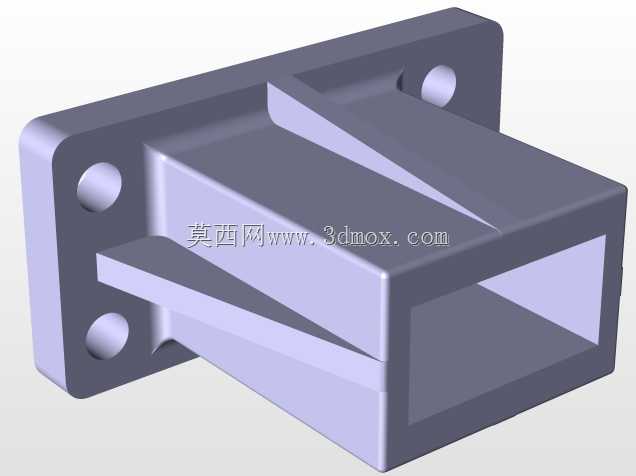

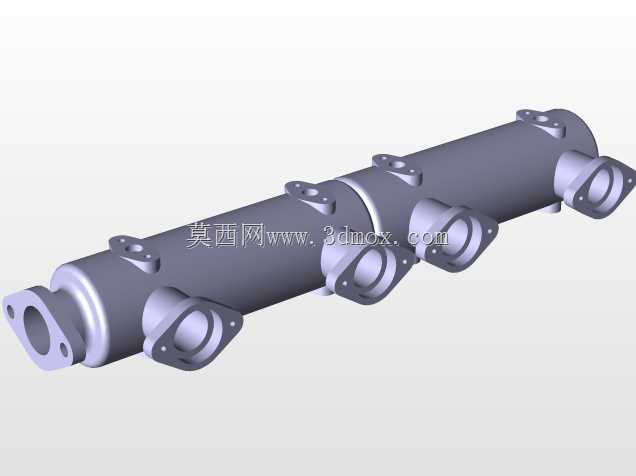

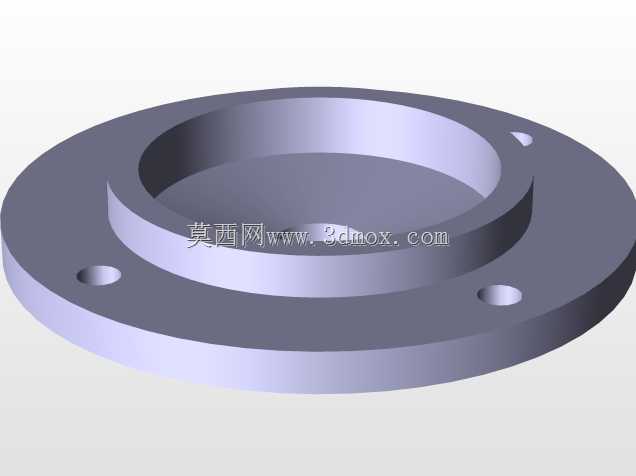

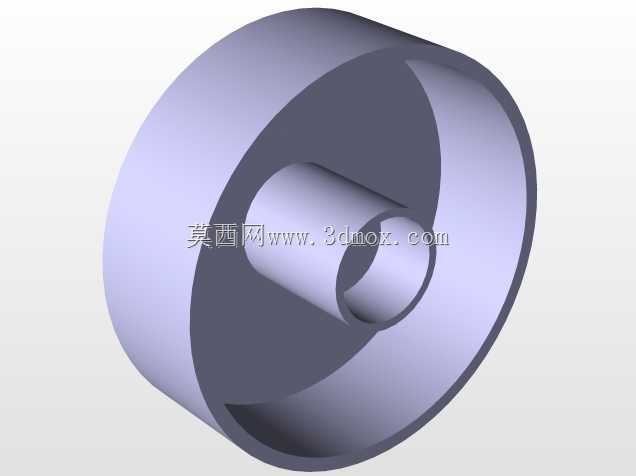

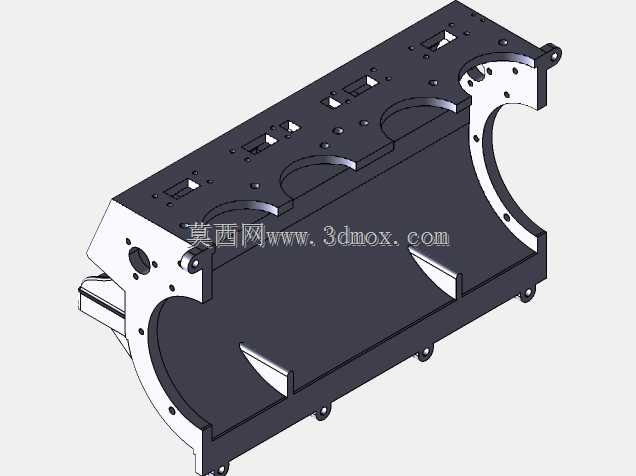

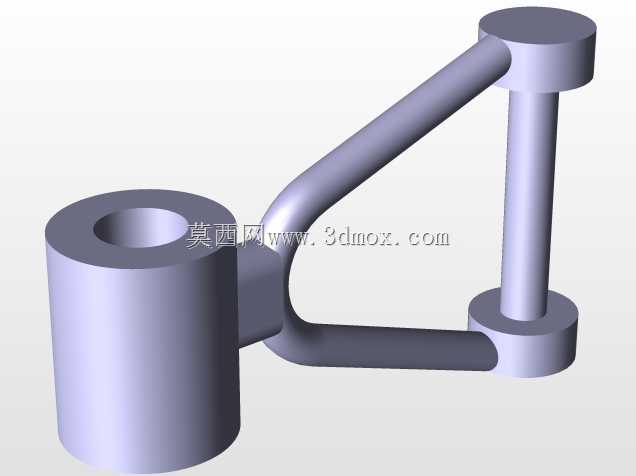

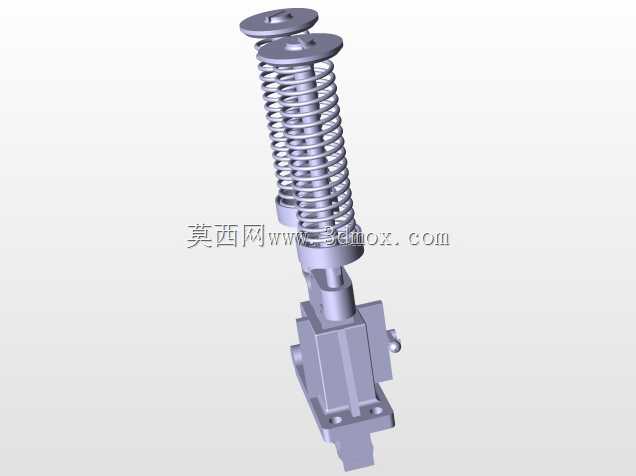

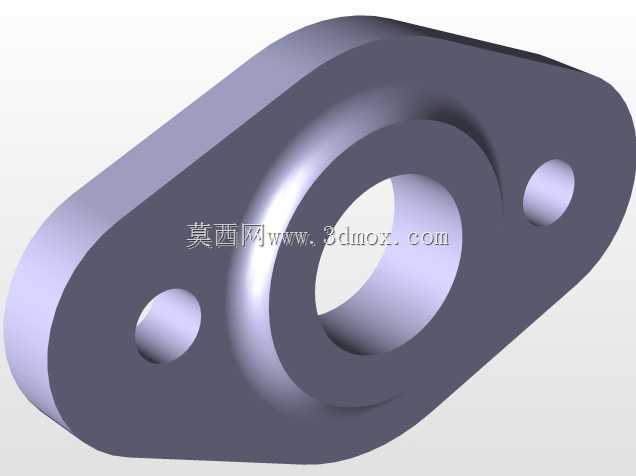

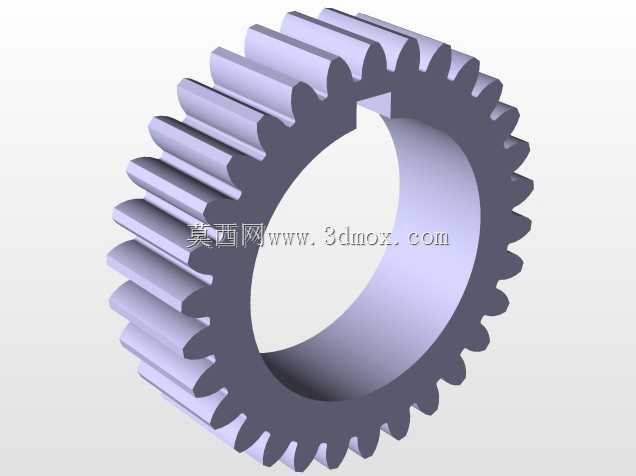

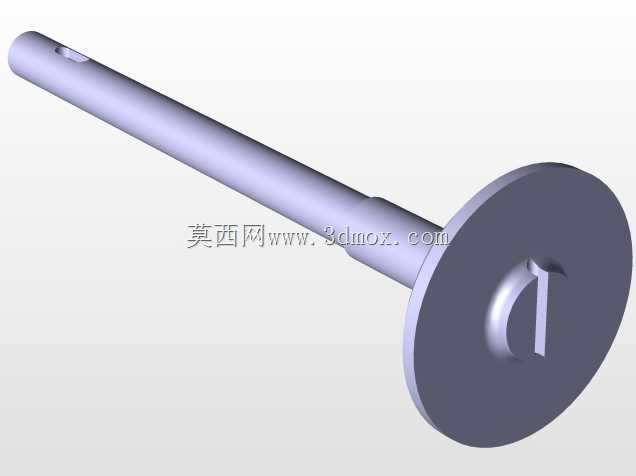

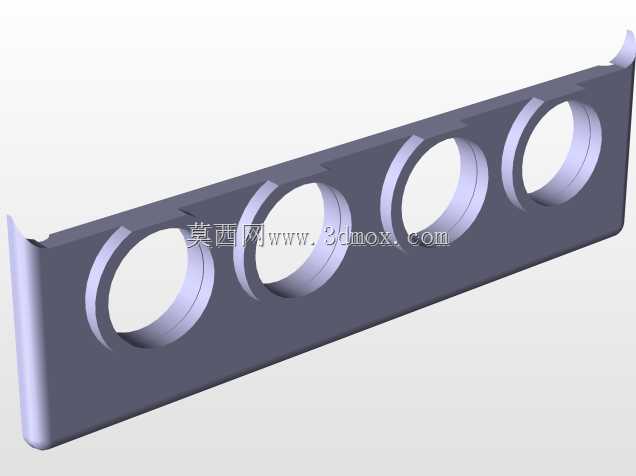

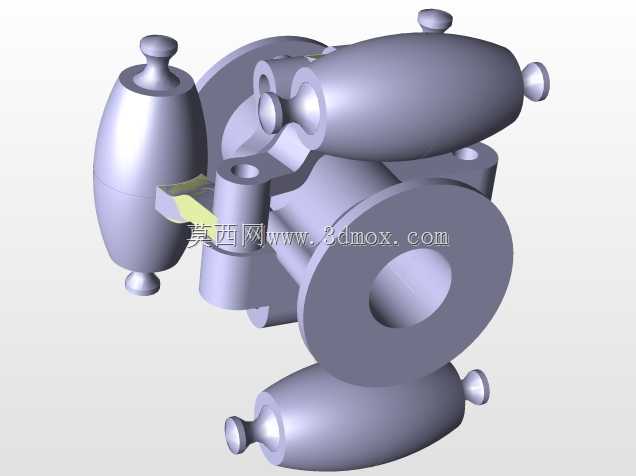

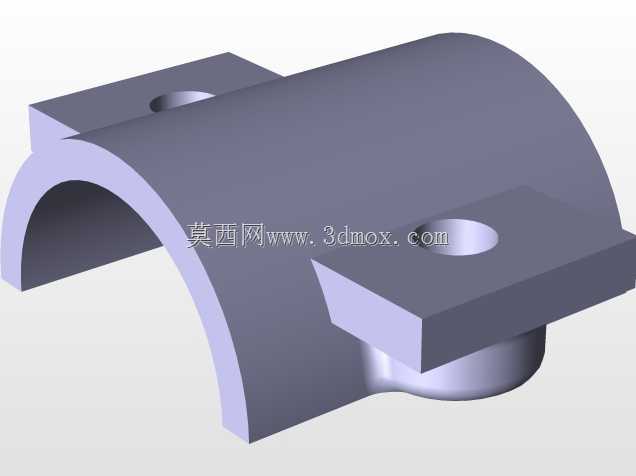

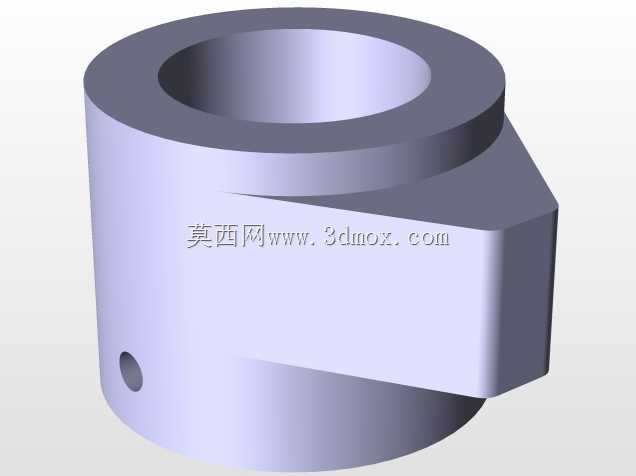

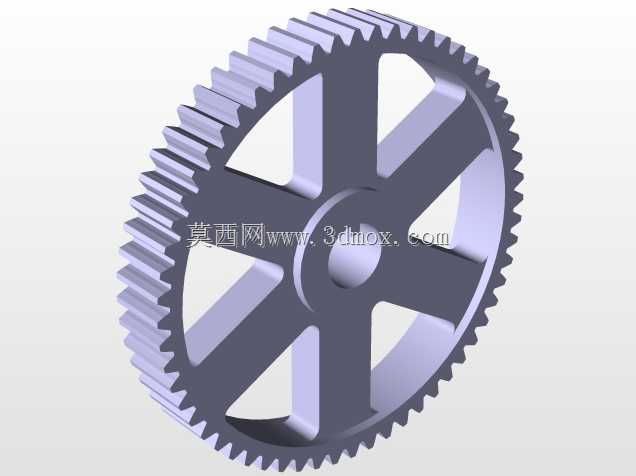

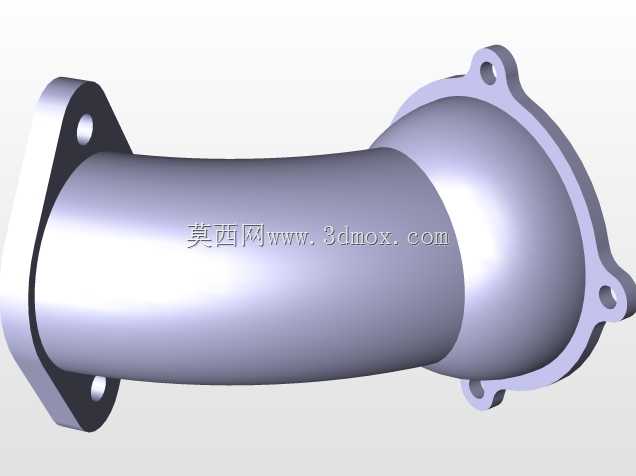

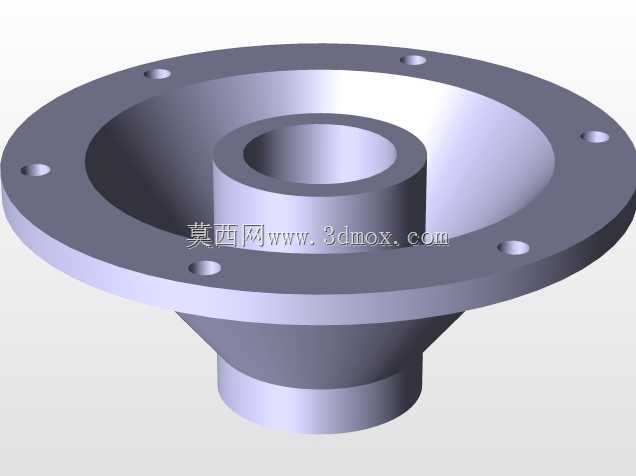

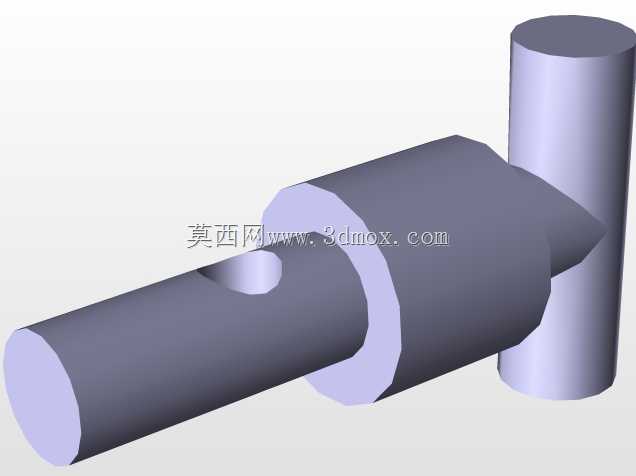

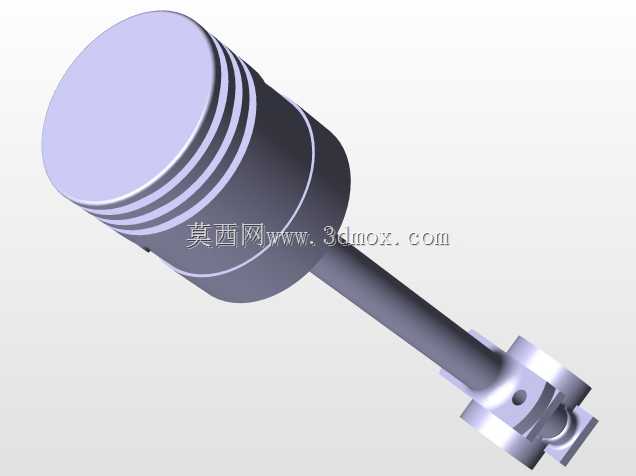

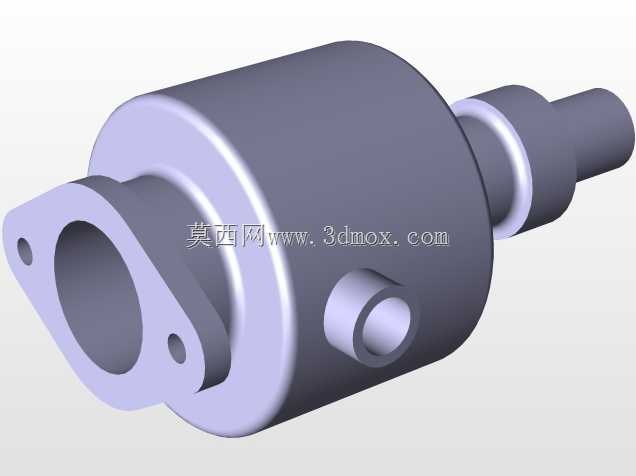

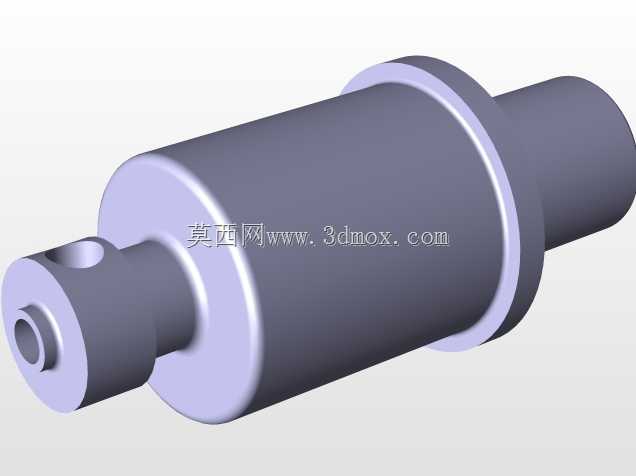

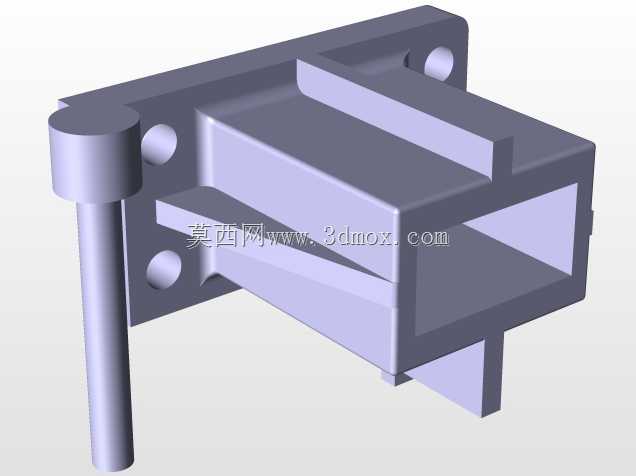

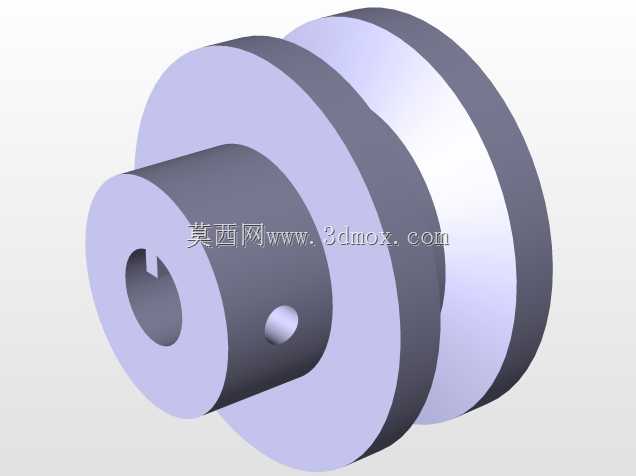

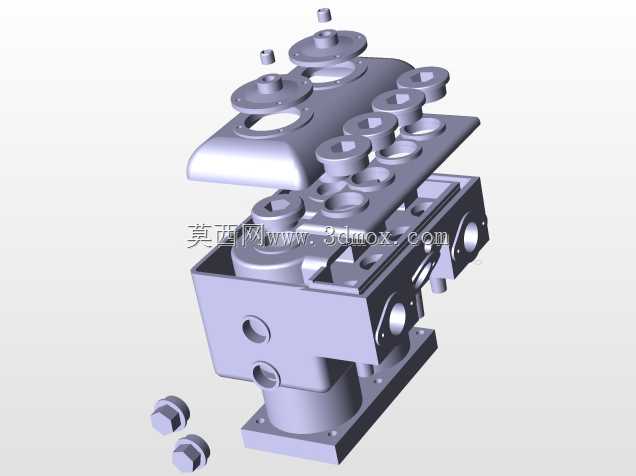

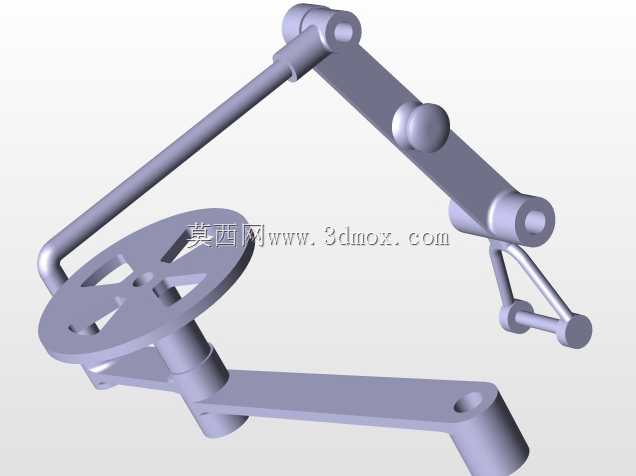

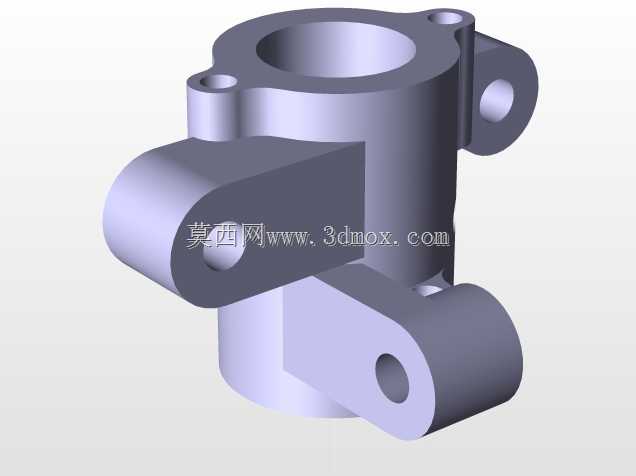

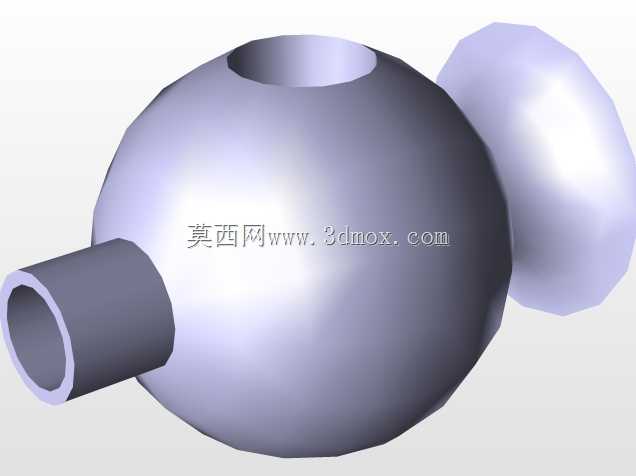

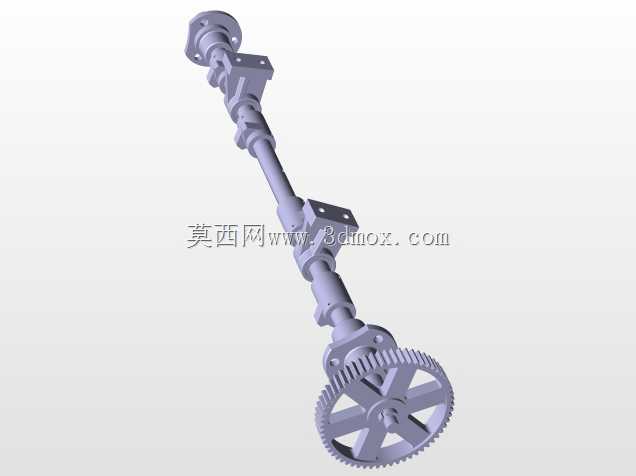

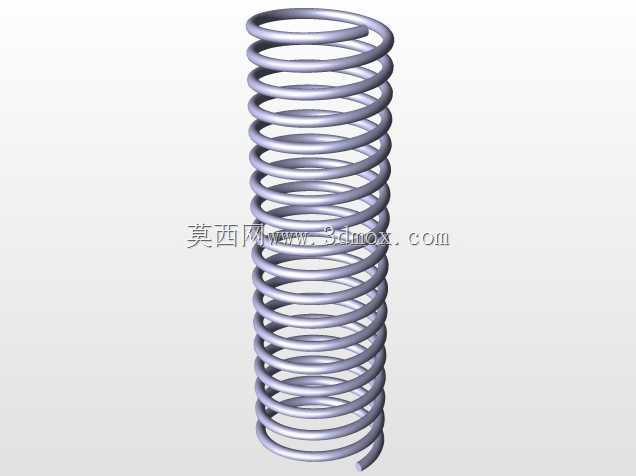

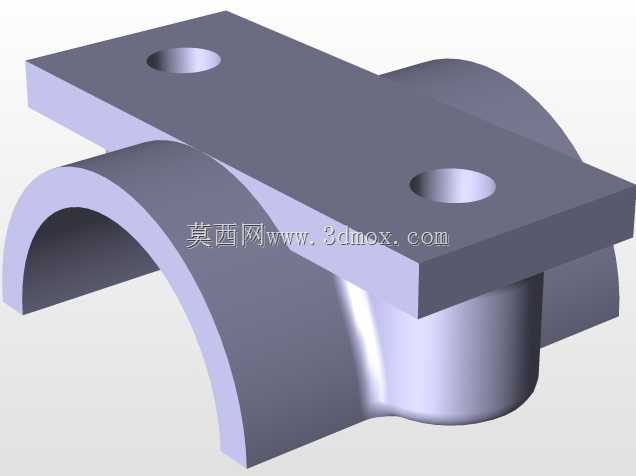

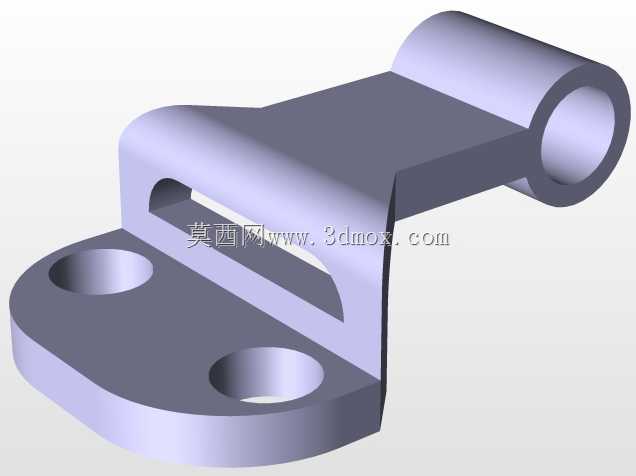

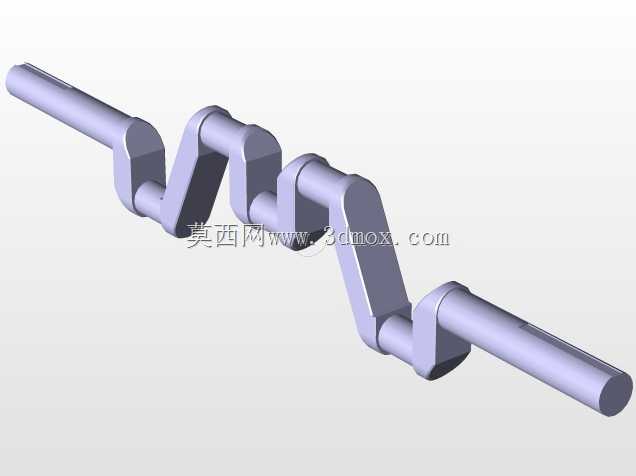

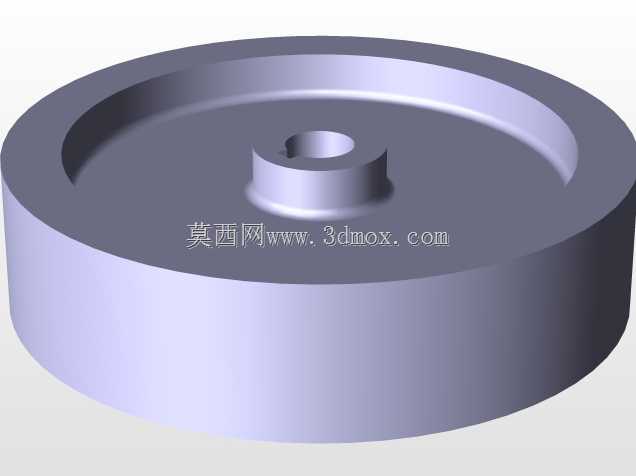

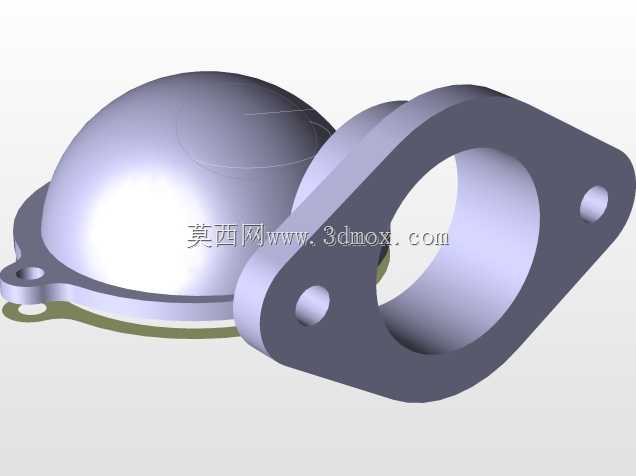

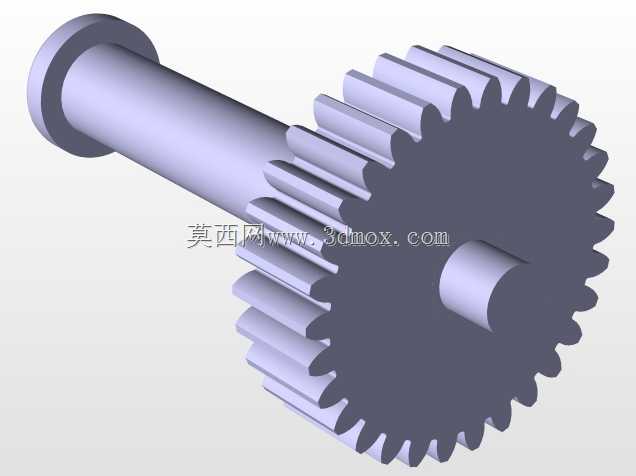

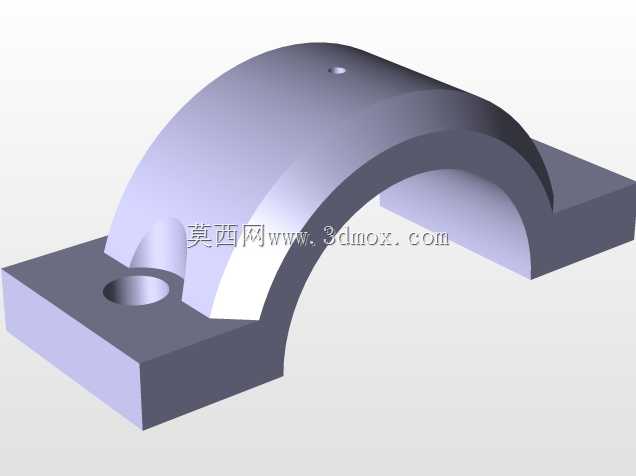

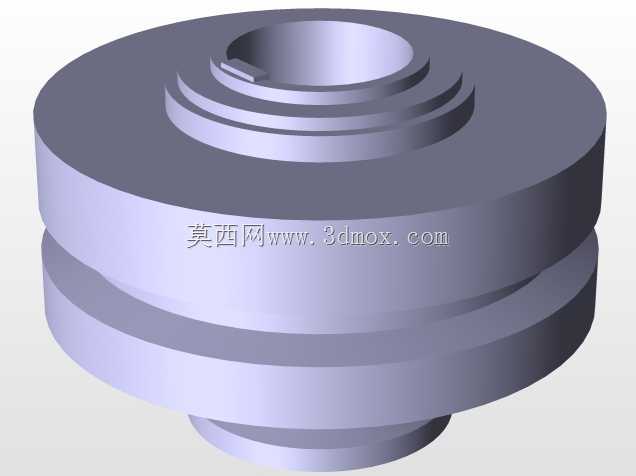

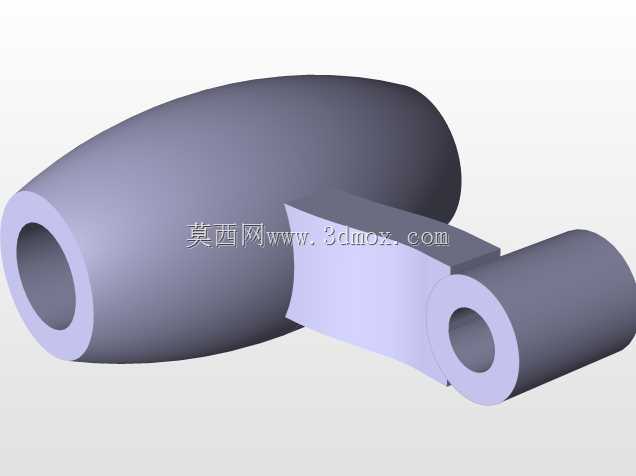

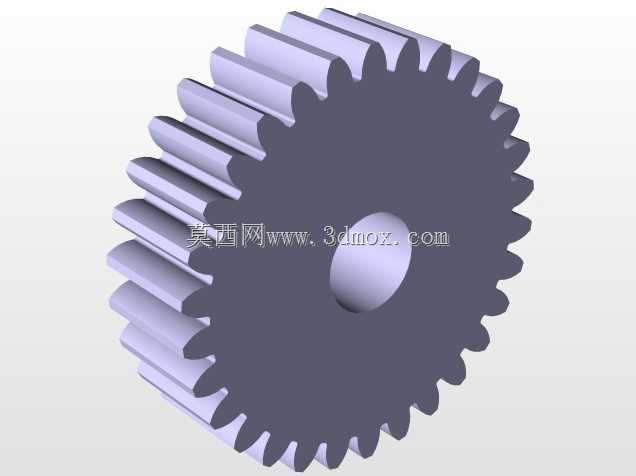

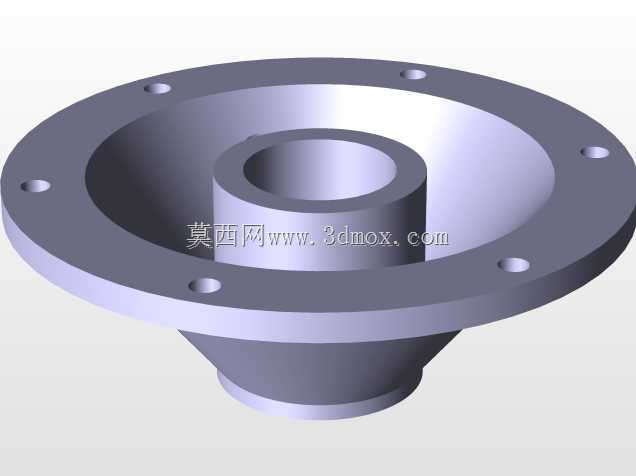

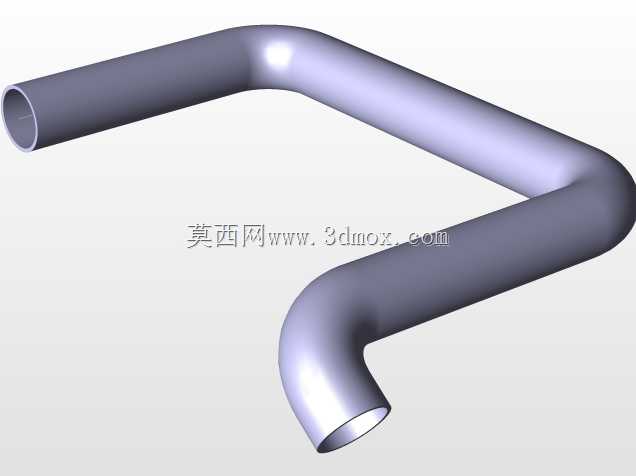

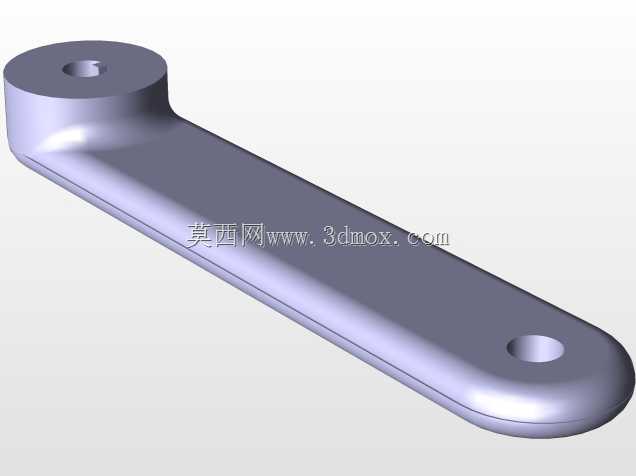

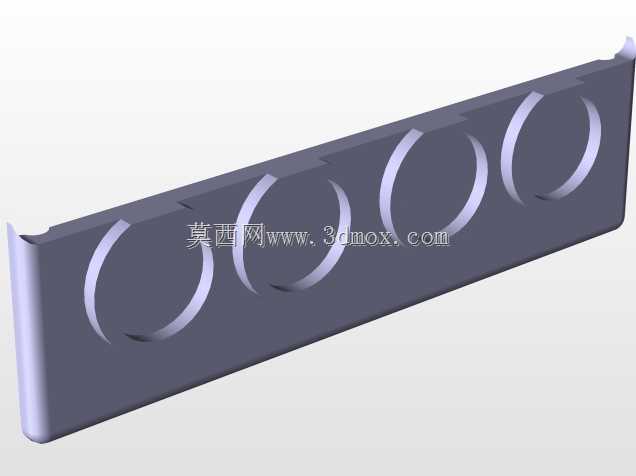

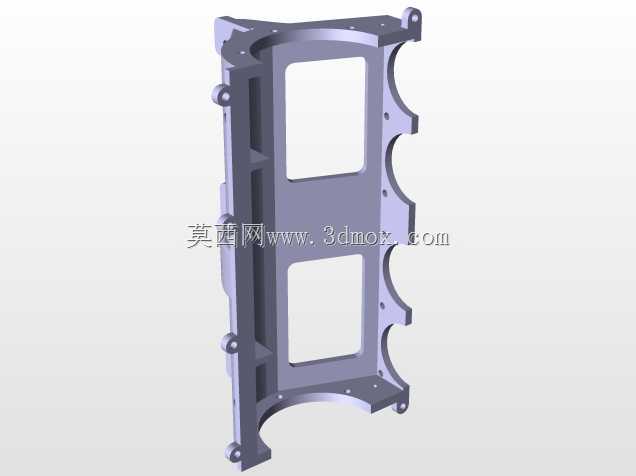

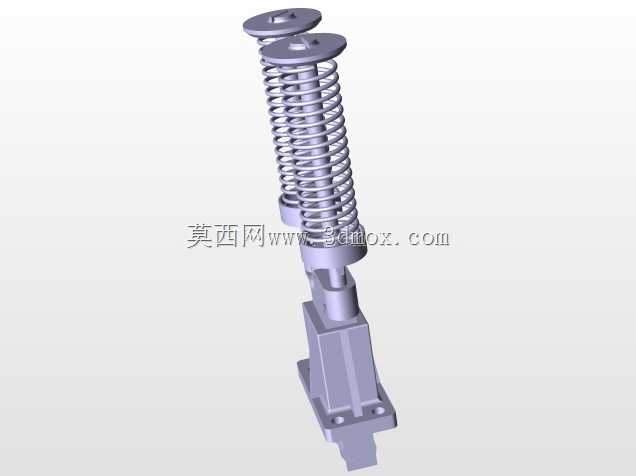

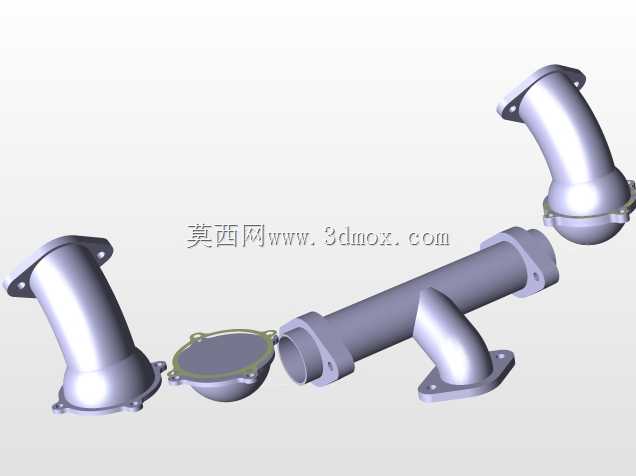

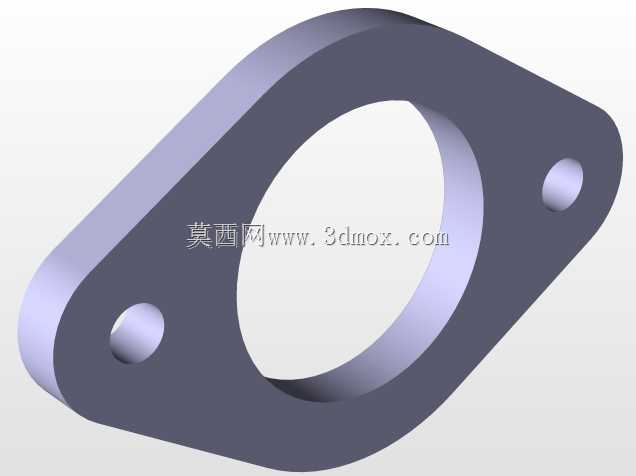

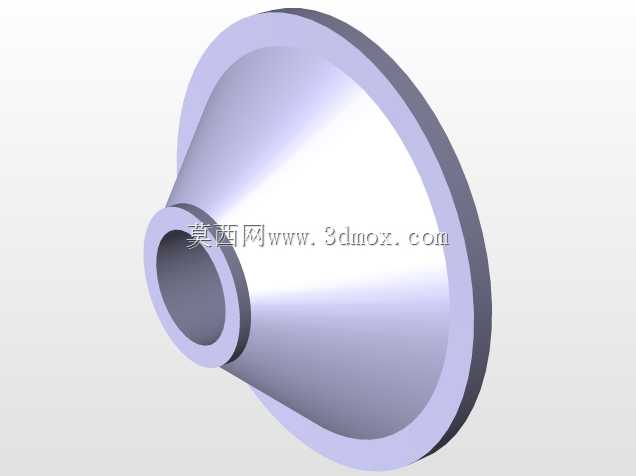

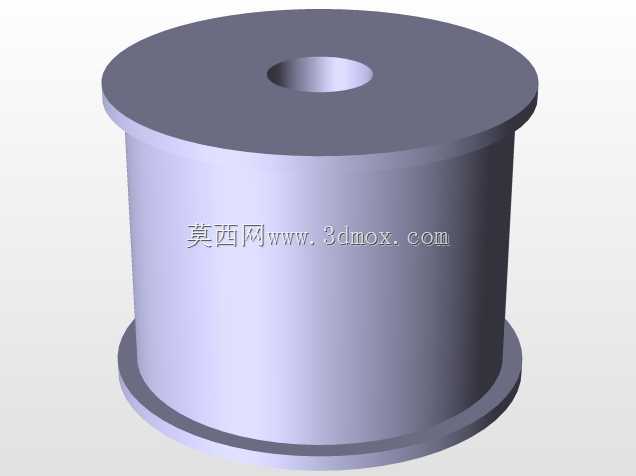

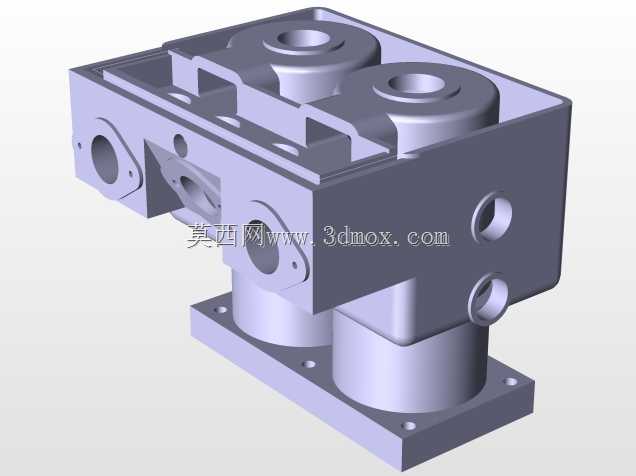

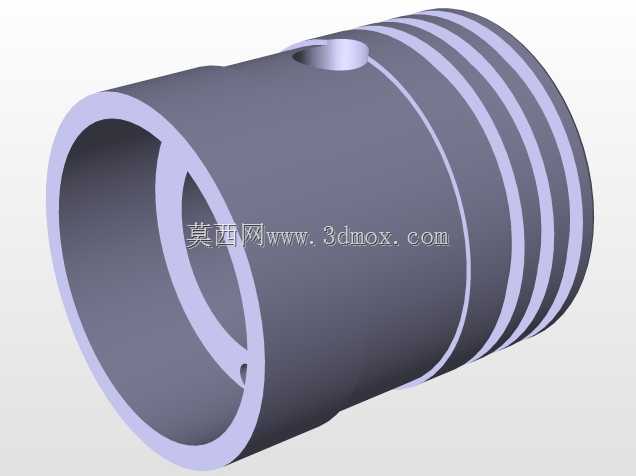

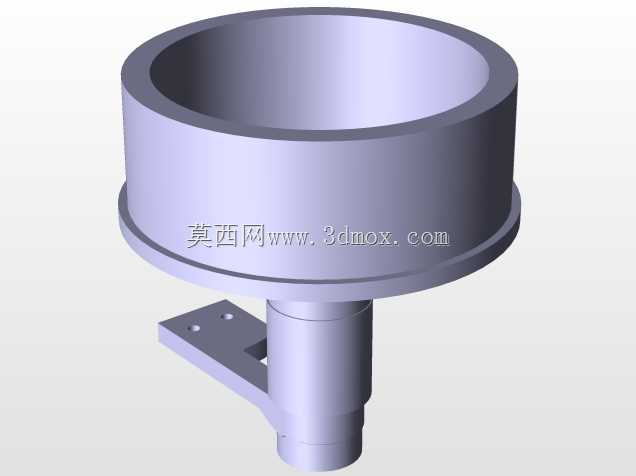

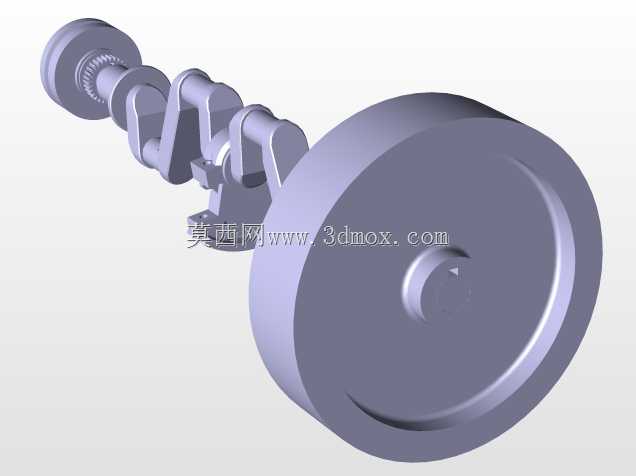

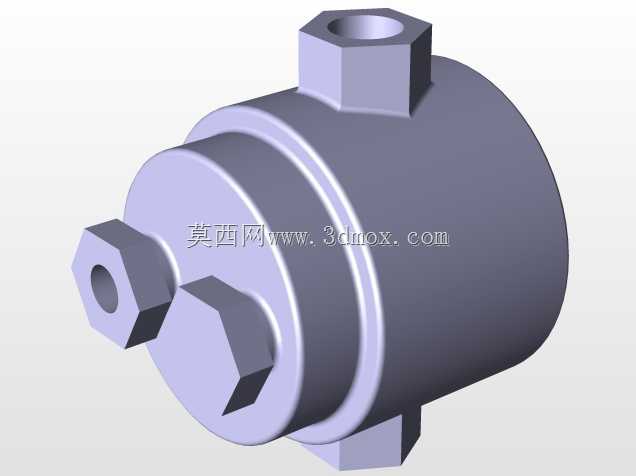

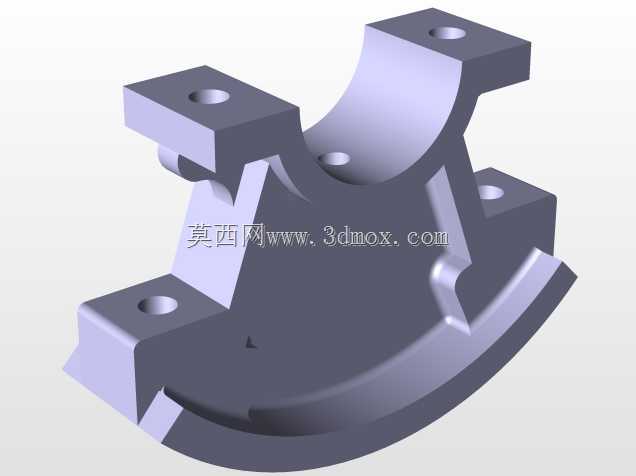

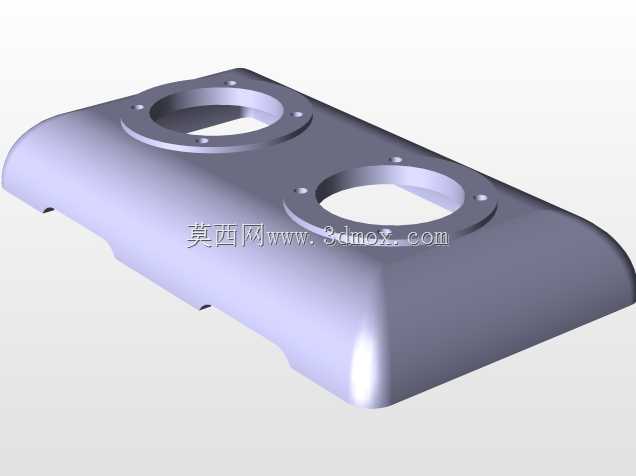

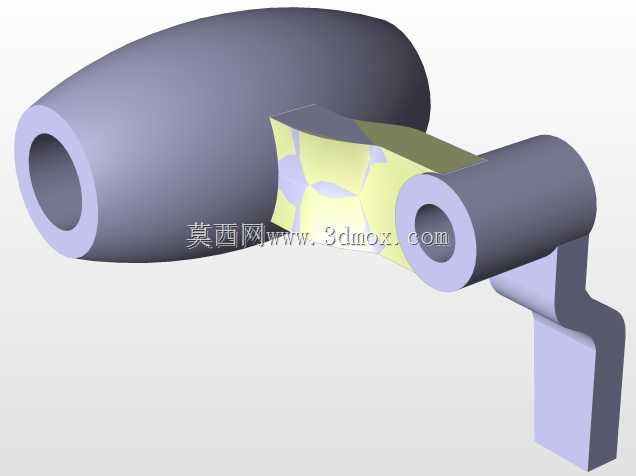

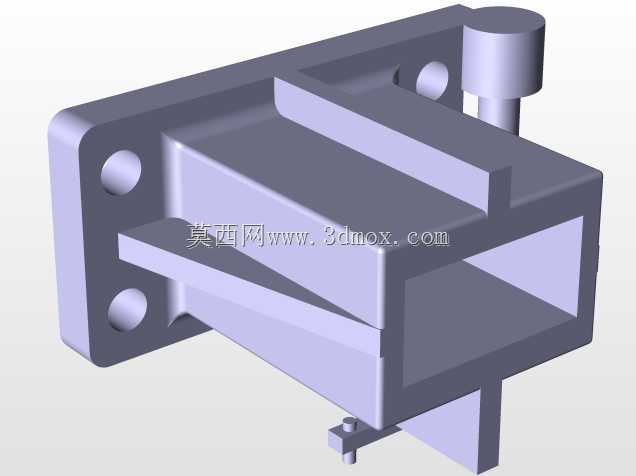

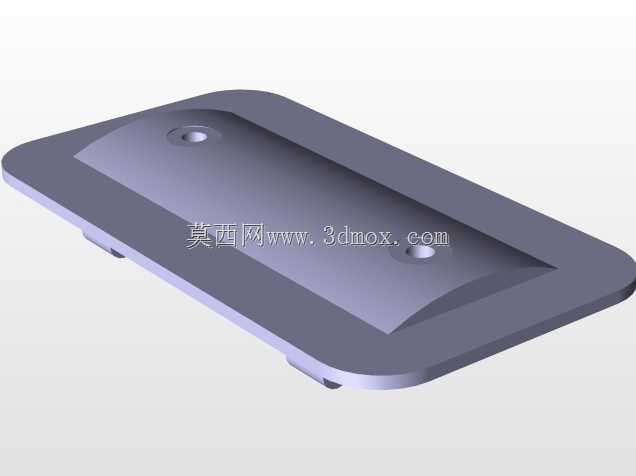

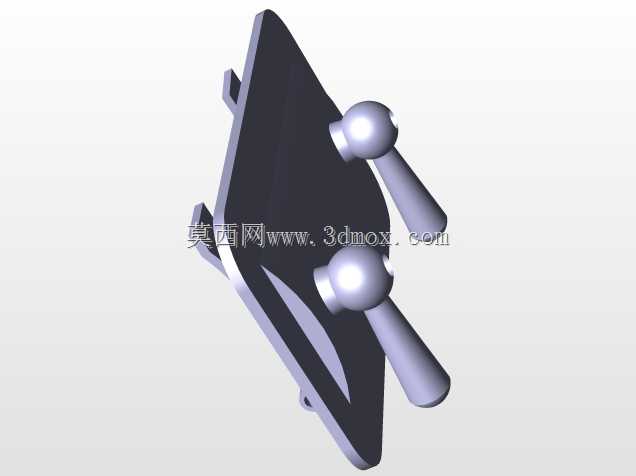

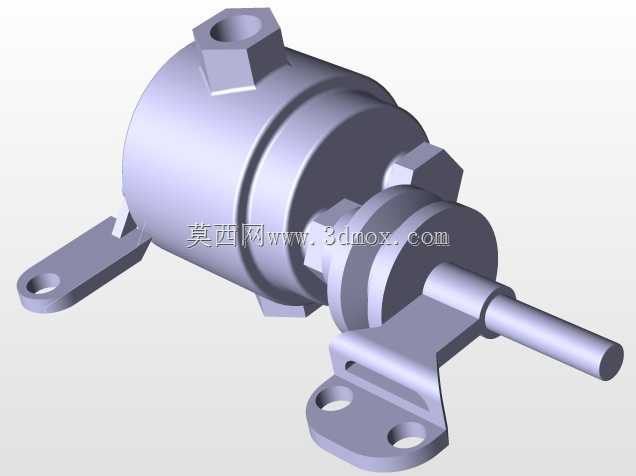

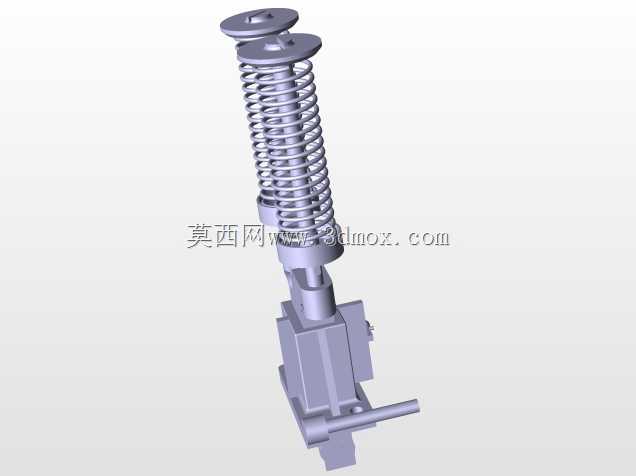

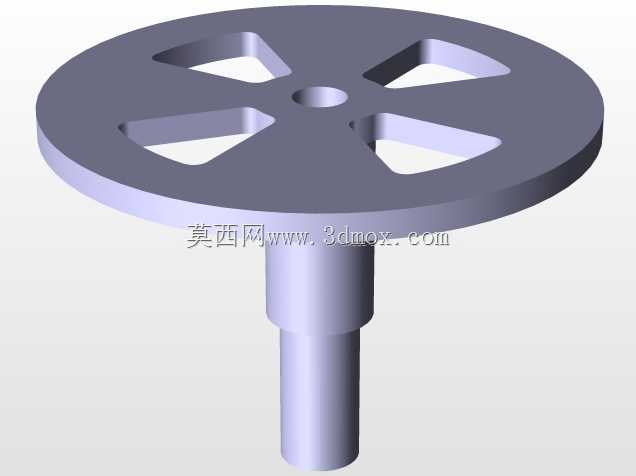

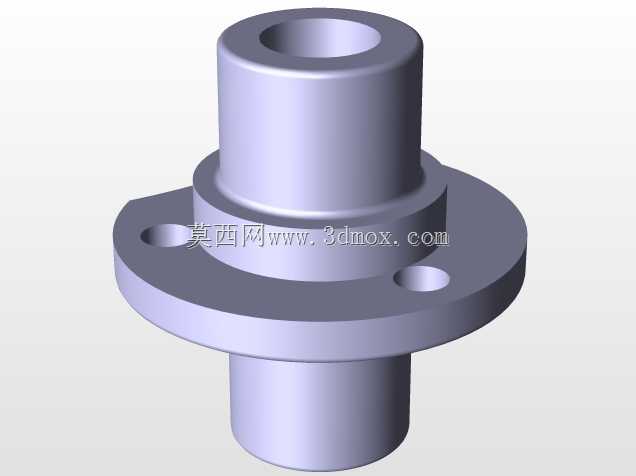

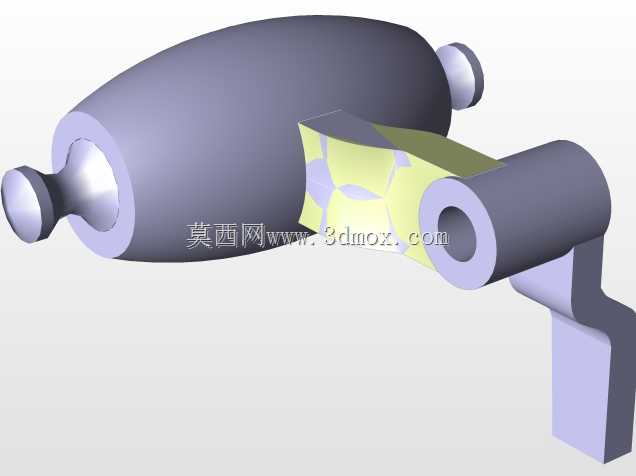

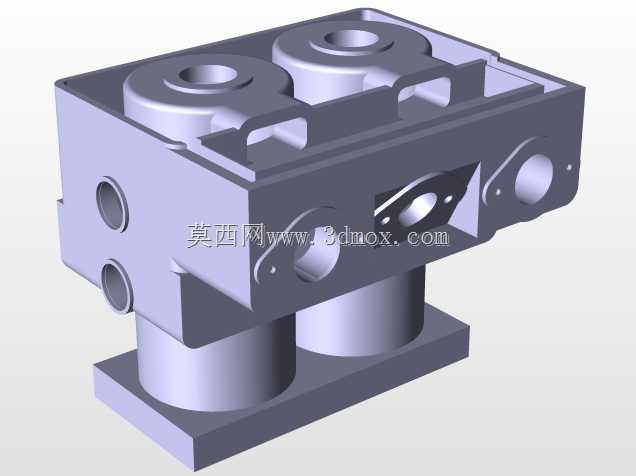

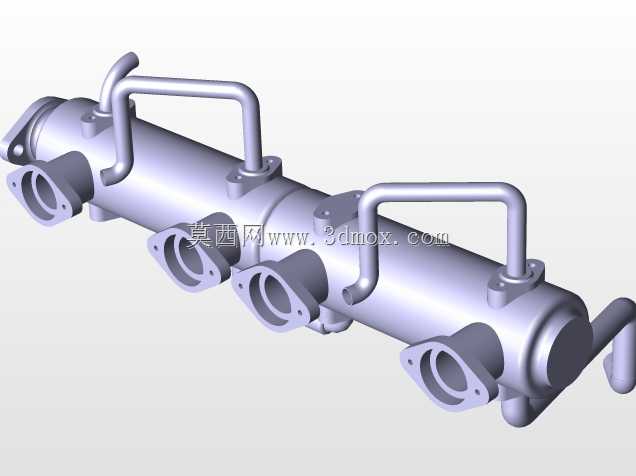

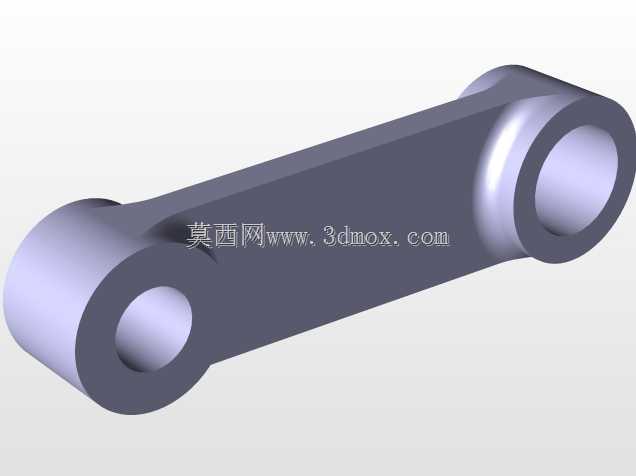

在车用动力、小型工程机械动力配套场景中，直列四缸动力单元的缸体结构是整个动力输出的核心承载基体，本次建模还原的缸体部件，承担着容纳曲柄连杆机构、布置冷却与润滑油道、连接缸盖油底壳及外围附件的核心作用。从实际工程应用来看，这类缸体多用于排量1.0L-2.5L区间的往复式内燃机，覆盖家用乘用车、轻型载货车辆、小型工程发电机组等多个配套场景，是目前量产应用范围最广的内燃机缸体结构形式之一。设计过程中首先考虑的是缸体的刚度匹配，直列四缸的做功间隔角为180度曲轴转角，二阶往复惯性力无法完全通过平衡轴抵消，因此缸体侧壁的加强筋布局、曲轴主轴承座的连接厚度都做了针对性的结构强化，建模时还原了主轴承座的半圆安装止口，用于适配轴瓦的过盈装配，止口表面的粗糙度要求、同轴度公差在结构特征上都做了对应体现，避免后续工程转化时出现装配干涉问题。缸体上部的四个缸筒安装位采用了等间距布局，缸心距的尺寸预留了湿式缸套或者干式缸套的安装空间，侧壁的通孔结构分别对应冷却水道的串接通道、润滑油道的供油通路，前端的安装法兰面用于连接正时罩壳与前端轮系，后端的法兰结构适配飞轮壳与传动系统的连接，两侧的凸台结构分别用于安装发动机悬置、机油滤清器、水泵、进排气歧管的固定支架，所有安装孔位的位置度都按照实际装配边界做了对齐，保证外围附件安装时不会出现孔位错位。从安装边界来看，缸体底部的油底壳安装面采用了平面密封结构，预留的螺纹孔沿法兰面均匀分布，保证密封胶条或者密封垫的压紧力均匀，避免出现机油渗漏问题；缸体顶面的缸盖安装螺栓孔采用了不等距分布，对应缸盖的压紧力需求，保证气缸垫的密封压力均匀，防止燃烧室漏气、冷却液窜入缸筒的问题。建模过程中对缸体的壁厚做了均匀化处理，避免铸造过程中出现壁厚不均导致的缩松、砂眼缺陷，同时在应力集中的主轴承座、凸轮轴安装座位置做了局部加厚，兼顾结构强度与整机轻量化的需求，两侧的减重凹槽结构在不降低缸体整体刚度的前提下，有效降低了缸体的自重，对于提升整车动力重量比有实际帮助。整个结构的特征还原覆盖了从毛坯铸造面到机加工面的不同特征区分，机加工面的平面度特征、铸造面的拔模斜度都在模型中做了对应体现，能够直接用于后续的工程分析、装配模拟或者教学演示场景，帮助结构设计人员快速理解直列四缸缸体的布局逻辑与设计要点，也可作为动力总成选型阶段的结构参考，核对外围附件的安装空间与干涉情况。
