金属型材组装悬挂式火坑结构设计

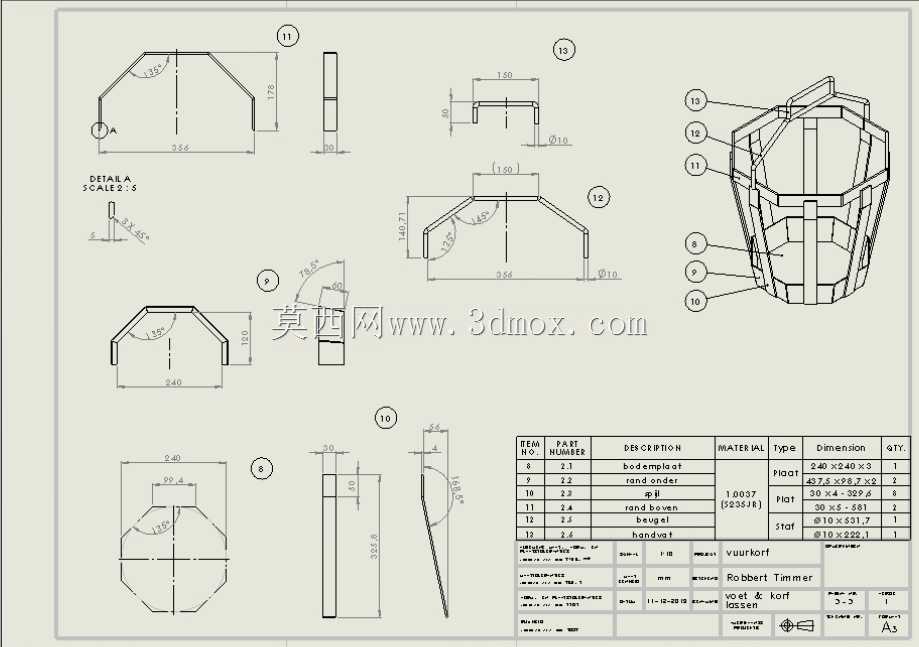

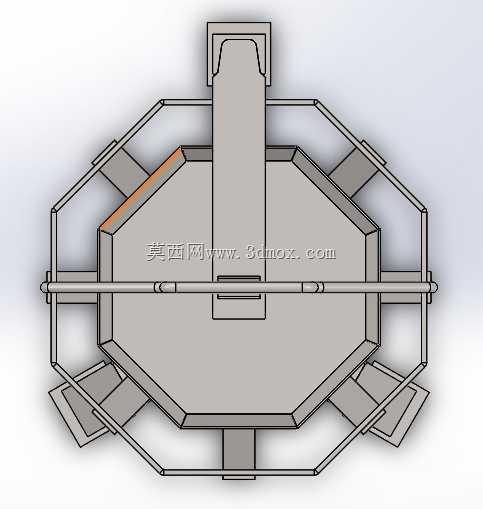

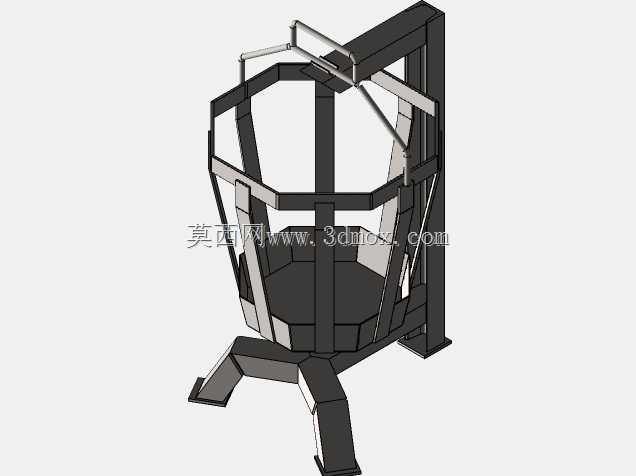

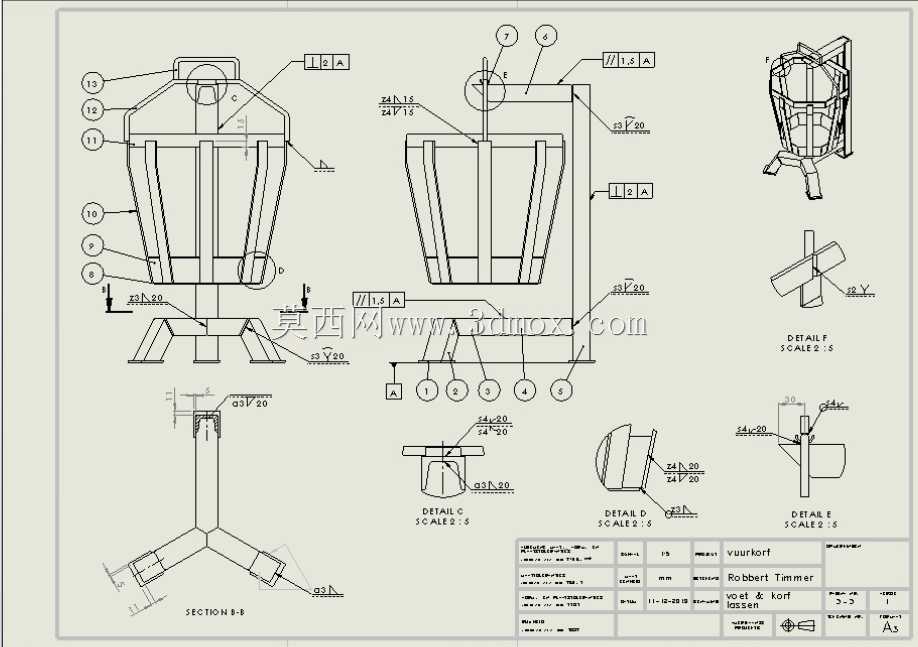

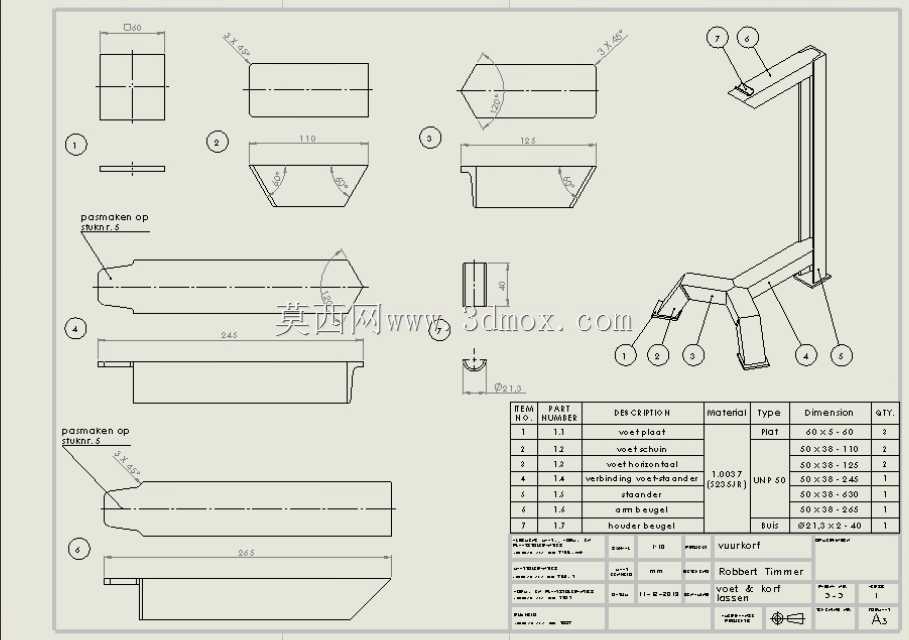

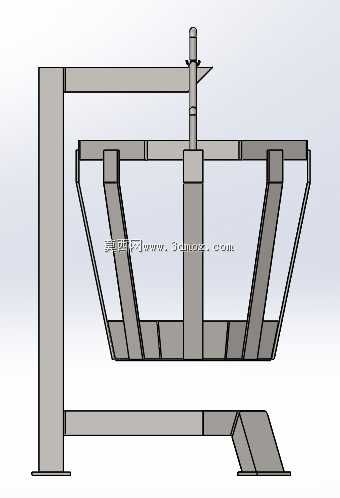

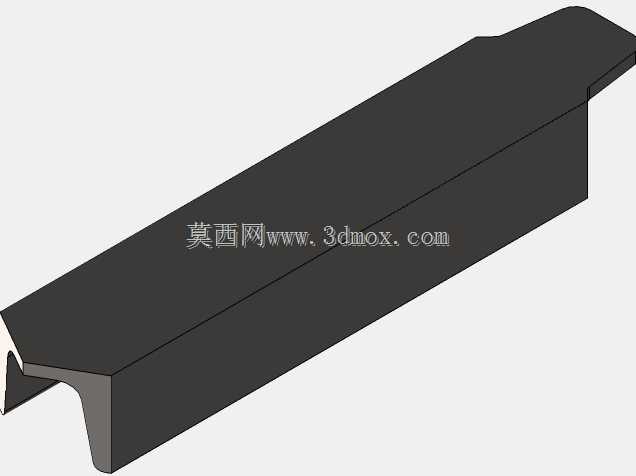

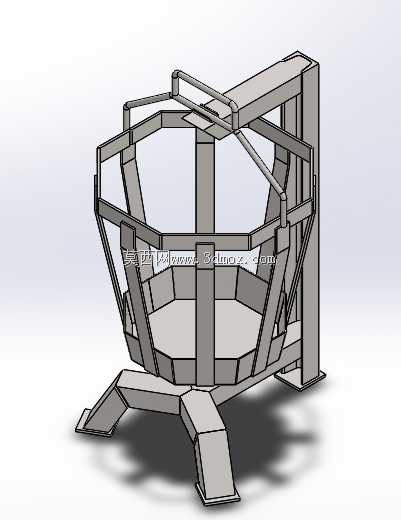

这款悬挂式火坑主要面向户外庭院、露营营地、露天休闲区的取暖场景使用，区别于传统落地式火坑，其悬挂式的安装形式能够减少地面占用，同时避免明火直接接触地面引发的植被灼伤、防火隐患等问题，适配硬质铺装地面、草坪、木质露台等多种户外场地的安装需求。整体结构采用UNP槽钢、平板型材拼接焊接成型，所有构件均为标准金属型材下料，无需定制异形铸锻件，生产加工阶段可直接通过激光切割、锯床下料完成坯料制备，焊接工序采用常规二氧化碳气体保护焊即可完成组装，生产门槛低，适合小批量定制化生产。结构设计上，上部设置一体化吊装挂接框架，挂点位置做了斜撑加强处理，可匹配户外吊架、庭院廊架横梁的挂装需求，挂接框架与下部承火篮之间通过竖向立柱连接，立柱分布避开火篮正上方区域，不会遮挡添柴操作的操作空间；承火篮采用多边形围合结构，侧壁由多块折弯板材拼接，板件之间预留均匀的通风间隙，既能够保证燃烧过程中的空气供给，让木柴燃烧更充分减少烟气产生，也能避免火星直接飞溅出火篮范围，提升使用安全性。底部设置多支外伸支撑脚，在未做悬挂安装时也可直接放置在平整地面作为落地火坑使用，支撑脚外伸角度经过重心校核，满负载燃木状态下整体抗倾覆系数满足户外使用的安全要求，不会因轻微碰撞、侧风影响出现倾倒问题。安装边界方面，挂装状态下需保证火坑底部距离地面预留不小于300mm的通风间隙，火坑上部挂点距离火坑顶部的距离不小于500mm，避免高温烘烤上部挂接结构；整体结构所有外露金属边均做了倒角打磨处理，无尖锐毛刺，安装使用过程中不会划伤操作人员。结构建模过程中所有型材拼接处均预留了焊接焊接收缩余量，板材折弯处的折弯半径匹配常规钣金折弯设备的加工参数，无需特殊折弯模具即可完成加工，生产过程中可直接根据三维模型导出的下料图、焊接图进行生产，无需二次调整结构尺寸。承火篮内部可直接放置燃木、木炭等燃料，也可搭配配套的烤网使用，兼顾取暖与简易户外烧烤的功能，多边形的围合结构能够让热量向四周均匀辐射，围坐取暖时不同位置的体感温度差异较小，适合多人围坐休闲使用。
