多连杆式手动夹持工装结构设计

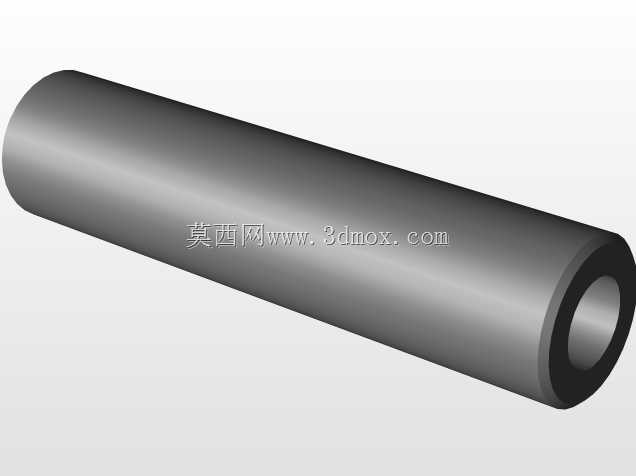

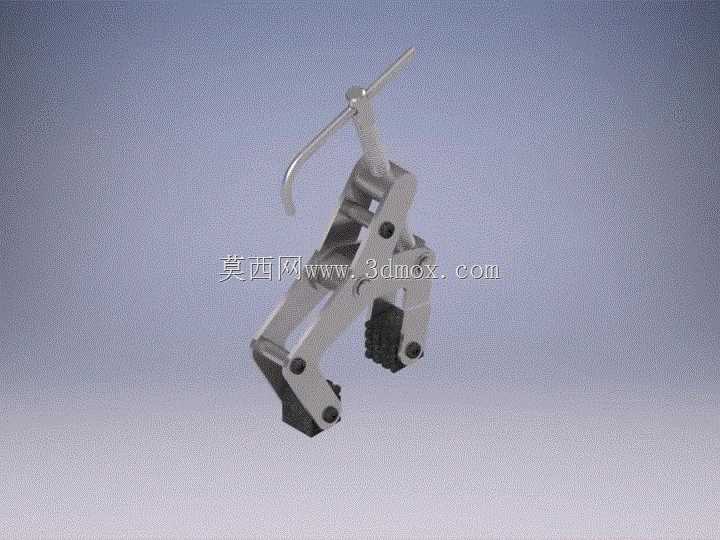

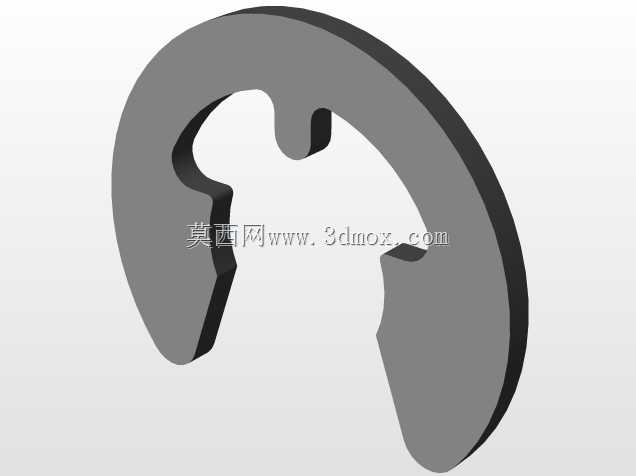

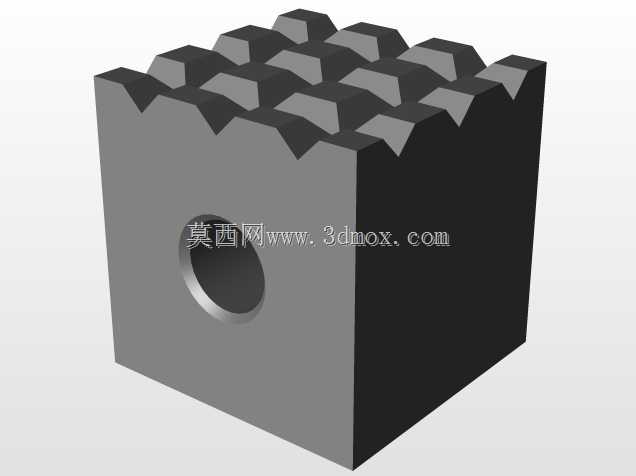

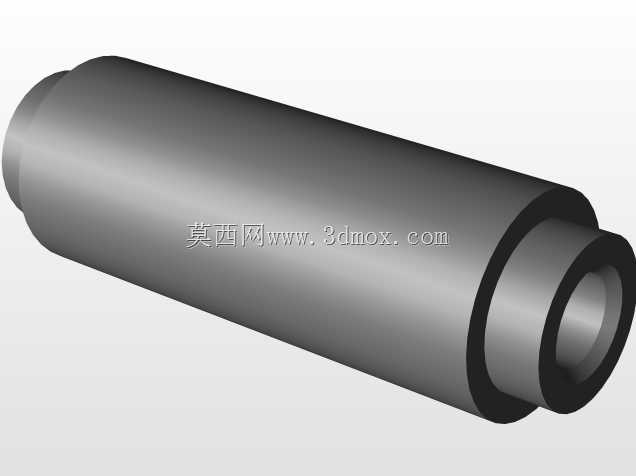

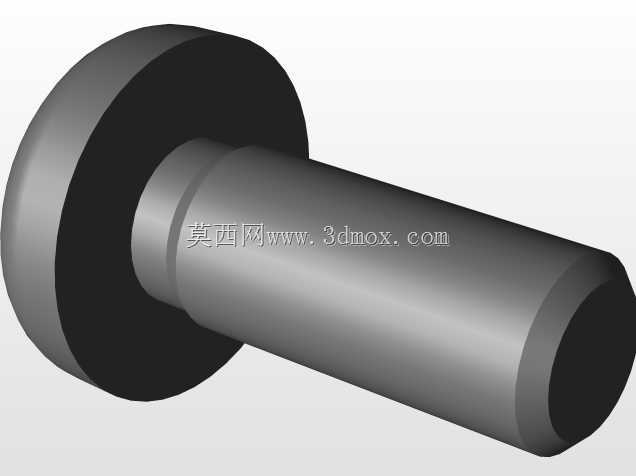

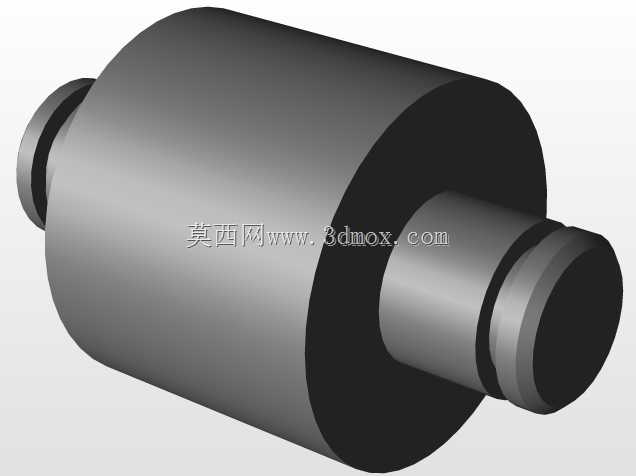

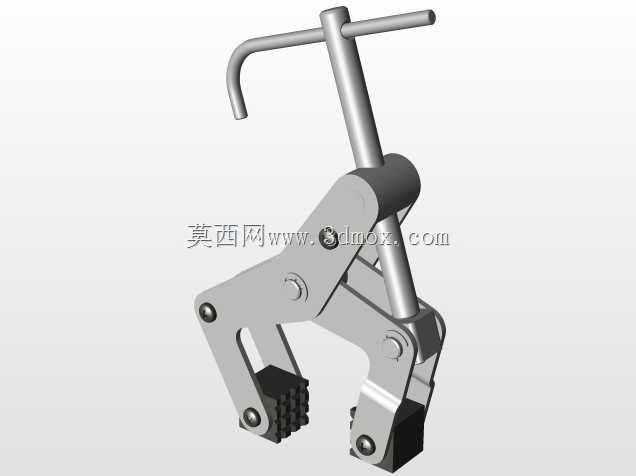

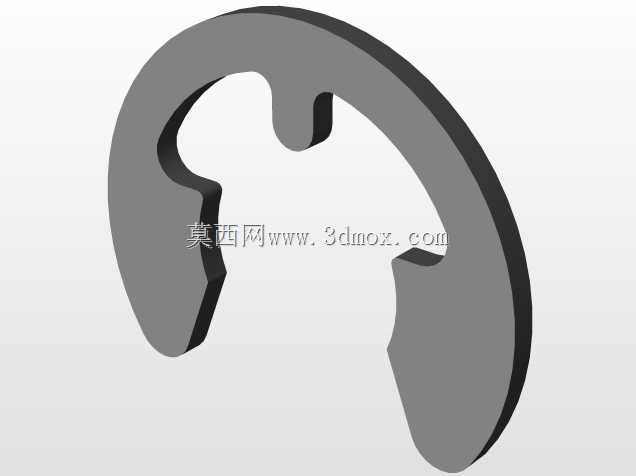

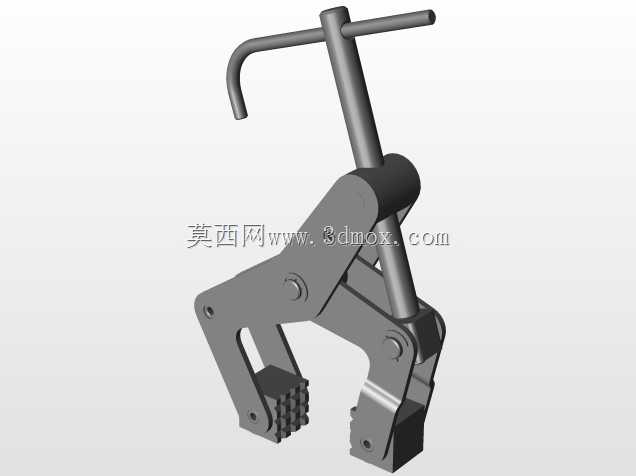

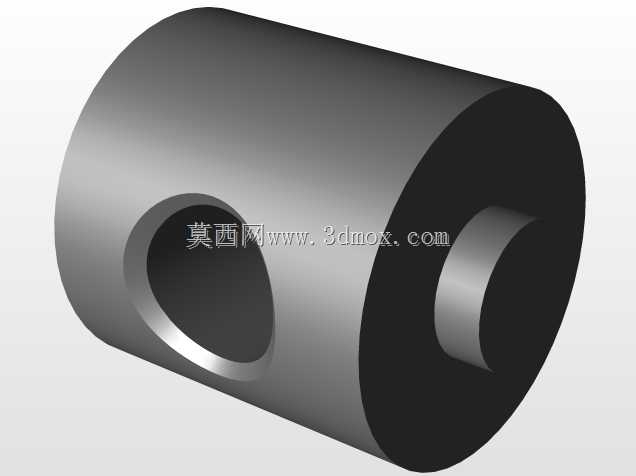

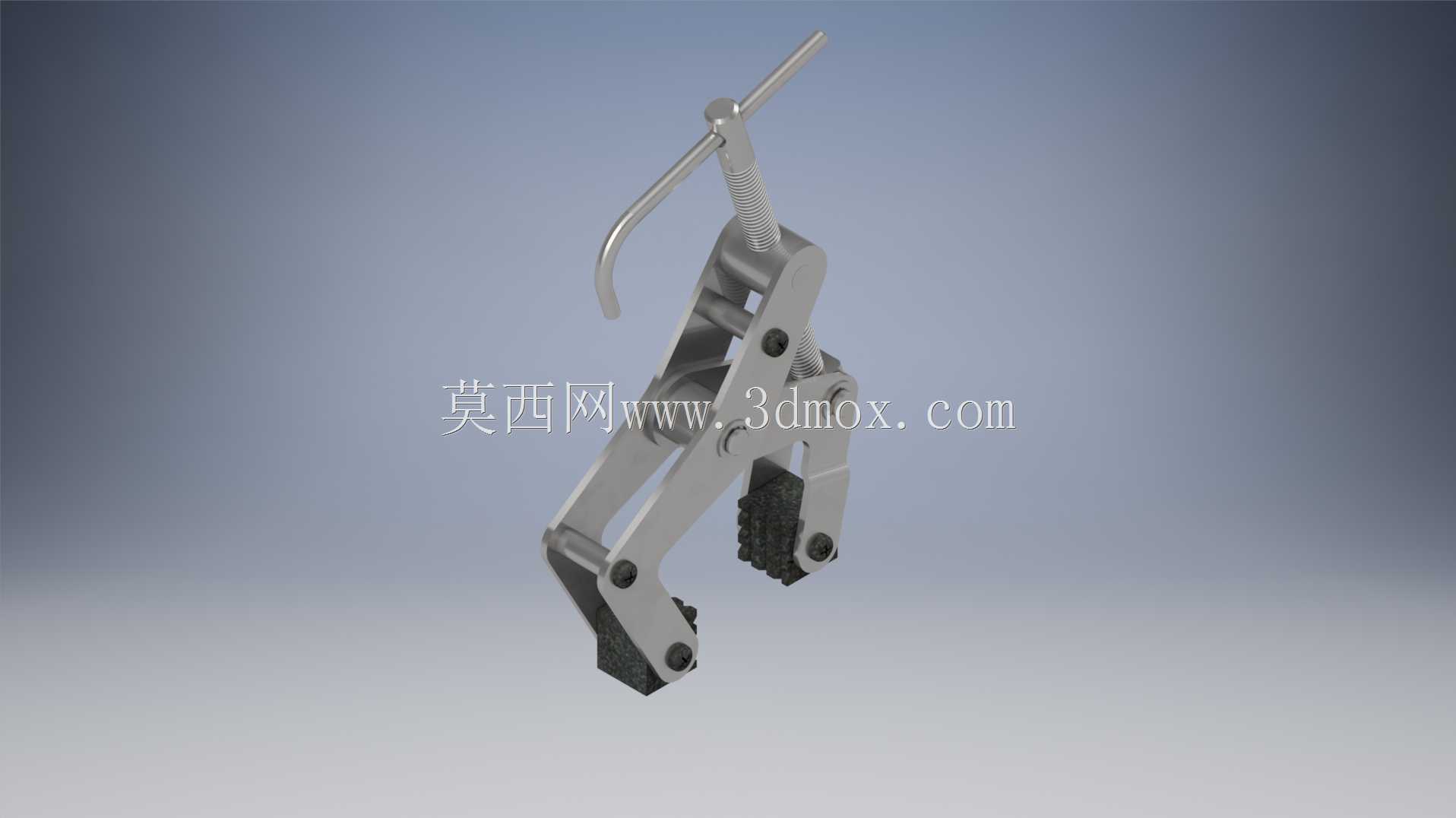

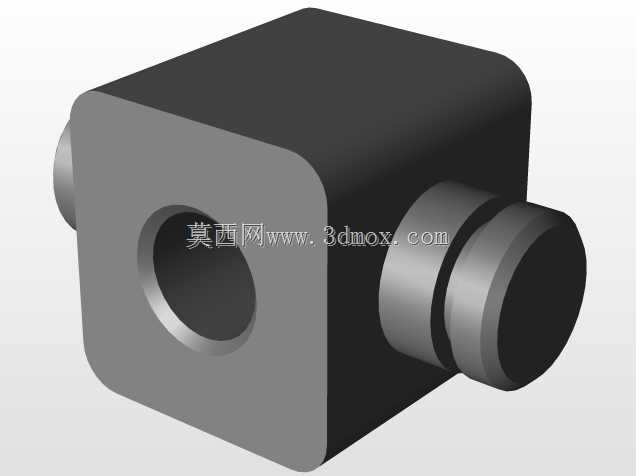

这款手动夹钳的结构设计围绕小空间内的稳定夹持需求展开，在机加工工位辅助定位、小型工件焊接固定、装配线临时夹持、五金维修作业等场景中都能适配，相比普通平口钳，它的夹持动作更灵活，不需要依赖工作台安装基准，可手持操作也可临时固定在工装架上使用。从结构逻辑来看，它采用了多连杆增力机构，扳动顶部的操作手柄时，连杆组会同步带动两个夹臂做对向收拢动作，钳口位置的夹持块做了防滑齿面处理，接触工件的面带有一定的弧度适配，既可以加持方形的金属坯料，也能对圆棒类、异形小构件提供足够的夹紧力，不会因为工件表面轻微不平整就出现打滑松脱的问题。设计时特意将操作手柄做了加长弯杆处理，操作人员只需要施加较小的扳动力，通过连杆的力臂放大效应，钳口就能输出足够的夹持力，不需要额外借助加力杆，单手就能完成锁紧和松脱操作，在频繁上下料的工位上能有效降低操作疲劳度。夹臂的铰接点全部采用销轴连接，铰接位置预留了足够的耐磨间隙，长期反复开合也不会出现卡滞，钳口的夹持块做了可更换设计，磨损后只需要松开固定螺丝就能替换新的防滑块，不需要整体更换夹钳主体，能降低现场使用的维护成本。从安装边界来看，这款夹钳整体结构紧凑，收拢状态下的横向占用空间很小，在工装排布密集的装配工位上，不会和周边的气动工具、定位块产生干涉，夹臂张开的行程覆盖了常规小零件的夹持尺寸范围，不需要额外调整行程就能适配多数小型加工件的夹持需求。钳身主体采用金属材质加工，整体刚性足够，夹持过程中不会出现夹臂形变导致的工件偏移，在焊接工位使用时，钳身距离焊接点位有足够的安全距离，焊渣飞溅不会直接落到铰接缝隙里，日常维护只需要定期在铰接点加注少量润滑脂就能保证动作顺畅。和常见的螺纹旋紧式手钳不同，这款夹钳采用的是过中心锁紧结构，当手柄扳动到锁紧位置后，就算受到工件的反向撑开力，夹钳也不会自行松脱，必须手动扳回手柄才能解锁，在有振动的加工场景下使用也能保持夹持稳定性，不会因为设备振动导致夹持失效，避免工件移位带来的加工误差或者安全隐患。
