双立式倒挡蒸汽机结构设计

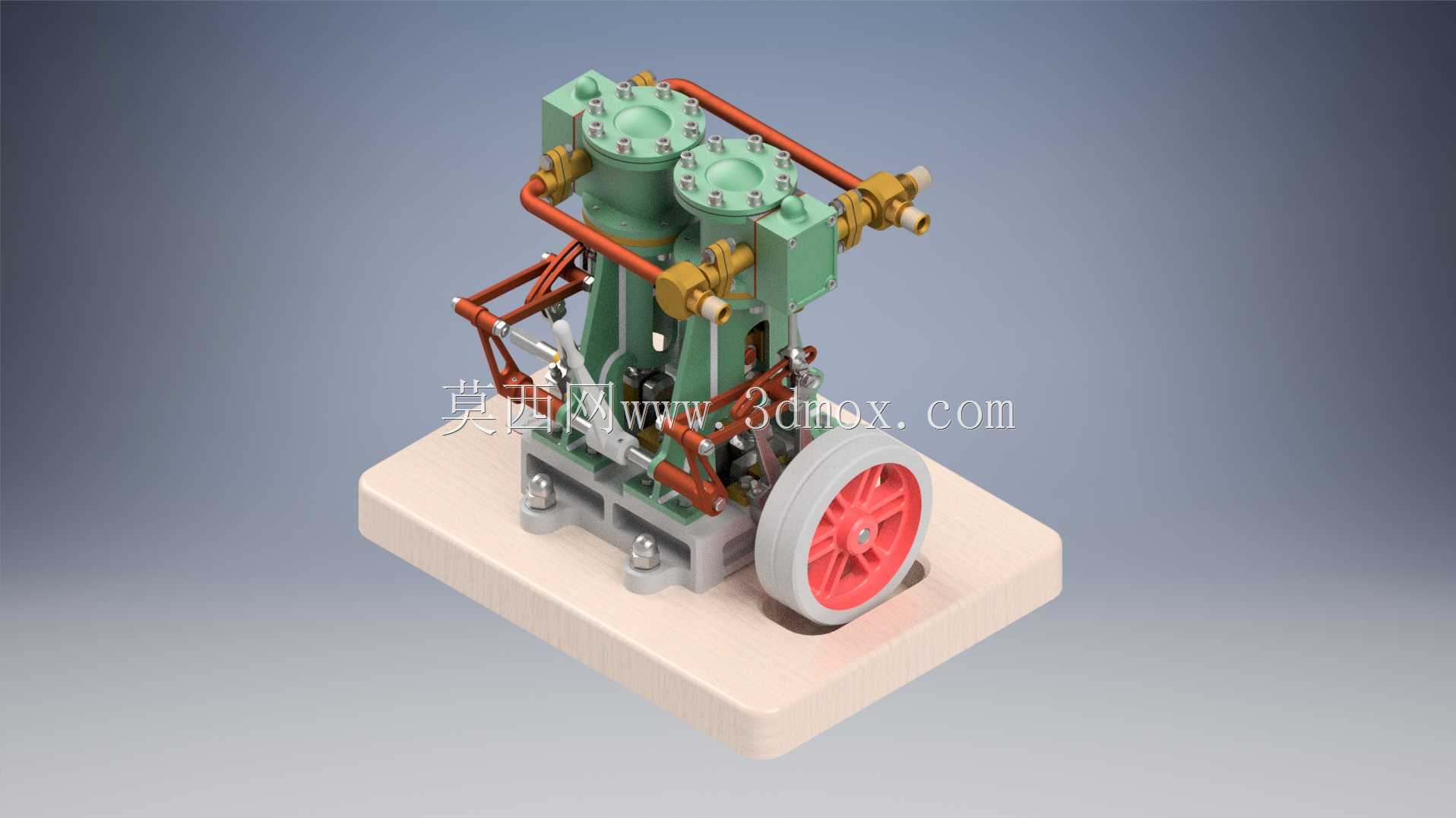

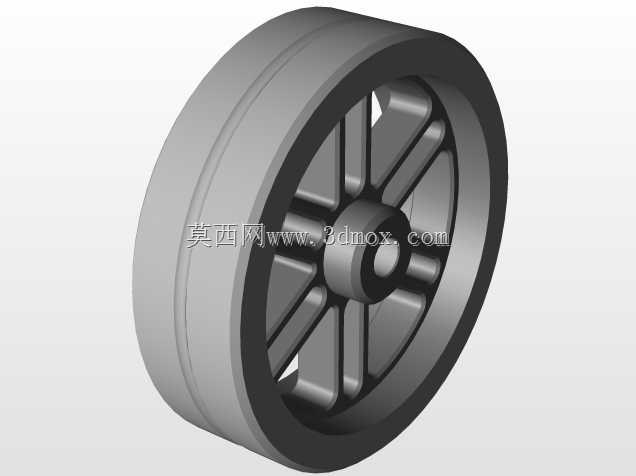

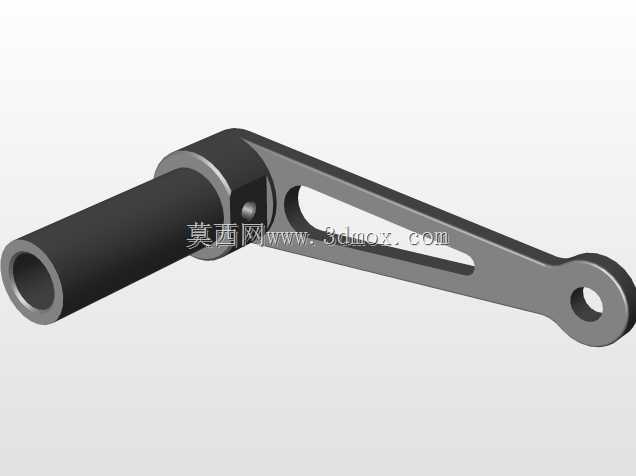

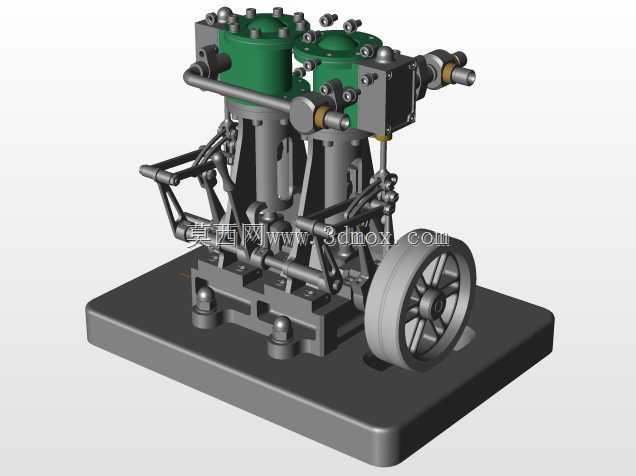

这款双立式倒挡蒸汽机属于小型往复式动力输出设备，主要应用场景覆盖小型船舶动力配套、复古工业动力演示装置、教学实训教具以及小型工矿作业的辅助动力供给领域，在早期工业生产场景中，这类双缸立式蒸汽机凭借紧凑的结构布局，可在狭小的机舱或设备安装空间内完成动力输出，适配对安装空间有严格限制的动力需求场景。设备实际用途是通过蒸汽热能转换为旋转机械能，为配套作业装置提供稳定的扭矩输出，倒挡结构的加入可直接实现输出轴的转向切换，无需额外加装外置换向传动机构，大幅简化了整套动力系统的传动链路，降低了动力传输过程中的能量损耗。产品功能特性方面，采用双缸立式并行排布的气缸结构，相比单缸蒸汽机可大幅降低动力输出的脉动性，让曲轴旋转过程更平顺，有效减少运转过程中的振动与噪音；集成式倒挡操纵机构直接布置在气缸侧部，操纵行程短、换向响应快，可在设备运转过程中快速完成正反转切换，适配需要频繁换向的作业工况；外露的管路与阀件布局，既方便日常运维时的检查与故障排查，也能直观展示蒸汽的流向路径，适配教学演示场景的展示需求。产品设计思路围绕紧凑化、易维护、运行平顺三个核心方向展开，双缸立式排布将设备的横向安装尺寸压缩到最小，气缸与基座采用垂直装配结构，重心沿基座中心垂直分布，运转时的偏心力矩更小，可降低安装基座的承重强度要求；进汽管路采用对称式布局，保证两个气缸的进汽压力一致，避免双缸出力不均导致的曲轴偏磨问题；飞轮采用大直径辐条式结构，可储存足够的转动惯量，抵消活塞往复运动的死点冲击，让动力输出更连续稳定。外形尺寸与安装边界方面，整体采用方形基座作为安装承载结构，基座预留的固定安装孔位呈对称分布，可直接通过螺栓固定在安装平台或设备机架上，设备整体高度控制在适配小型机舱的尺寸范围内，横向宽度不超过单缸蒸汽机的1.6倍，安装时仅需在基座周边预留少量管路连接与操纵操作空间即可，无需额外预留大型检修通道，侧部布置的操纵手柄操作范围不超出设备整体投影边界，不会与周边配套设备产生运动干涉。
