自行车用Etek-R直流驱动电机三维模型

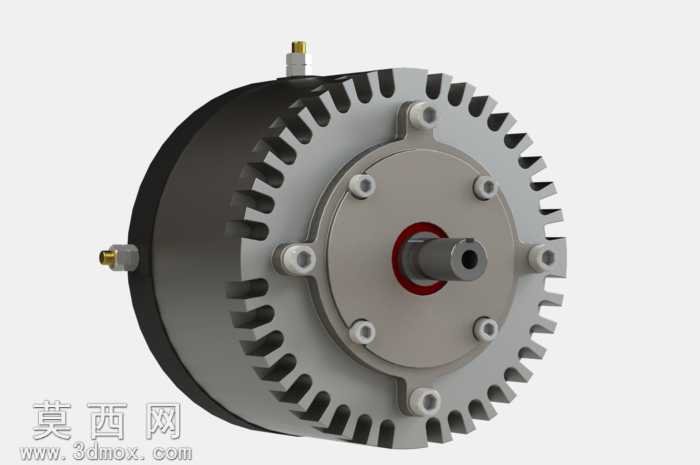

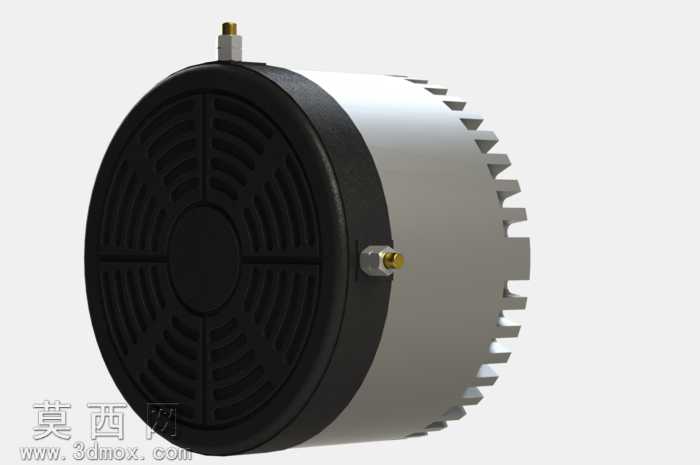

本模型为适配电动自行车改装场景的Etek-R驱动电机，建模过程严格遵循实物测绘尺寸，在SolidWorks环境下完成全参数化建模，通过多实体建模方式拆分电机各功能组件，保证各部件装配间隙符合实际生产公差要求。建模阶段首先完成电机主体外壳的构建，针对外壳外圈的散热鳍片结构，采用阵列特征配合拉伸切除命令实现，每一片鳍片的厚度、间距、倾斜角度均与实物保持一致，保证散热结构的还原精度；端盖部分通过旋转凸台命令生成基体，再对安装孔位、中心轴孔、密封槽位进行精准切除，端盖上的六处安装凸台采用拉伸加圆角处理，还原铸件的过渡圆角特征，避免锐边结构。中心输出轴部分按照实际轴径、键槽尺寸、轴承配合位公差建模，轴端的密封环采用红色橡胶材质渲染，还原实物的密封结构；电机外壳主体采用黑色哑光金属材质，表面做轻微颗粒质感处理，模拟铸铝壳体的喷塑表面效果，端盖与散热鳍片部分采用银灰色金属材质，添加轻微的拉丝纹理与金属反光参数，还原铝合金机加工后的金属质感，接线端子部分采用黄铜金属材质搭配白色绝缘塑料件，还原接线部位的材质差异。模型装配阶段采用同轴心、重合、距离等标准配合关系，保证端盖与壳体、输出轴与轴承位、接线端子与壳体安装孔的装配关系准确，可实现虚拟装配干涉检查，验证各部件的装配合理性。设计过程中充分考虑该电机作为自行车动力部件的安装适配性，端盖上的安装孔位尺寸、输出轴的伸出长度、壳体的整体直径均严格匹配电动自行车的安装空间要求，模型可直接用于电动自行车动力系统的虚拟装配验证、改装方案的结构校核，也可作为电机类产品建模学习的参考案例，帮助学习者掌握带散热结构壳体、端盖密封结构、动力输出轴的建模方法与材质渲染技巧。
