法兰安装式直流驱动电机三维结构设计

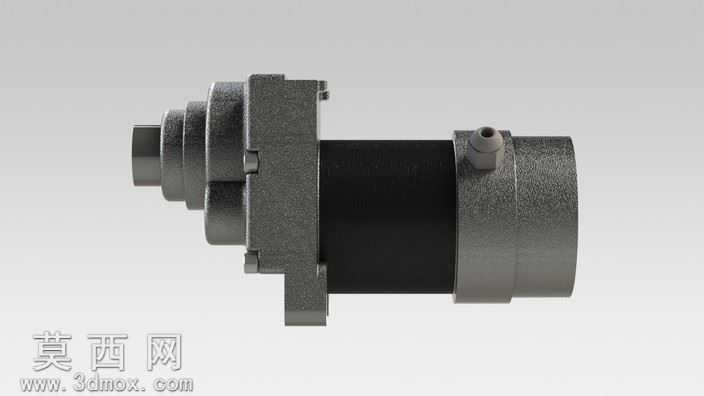

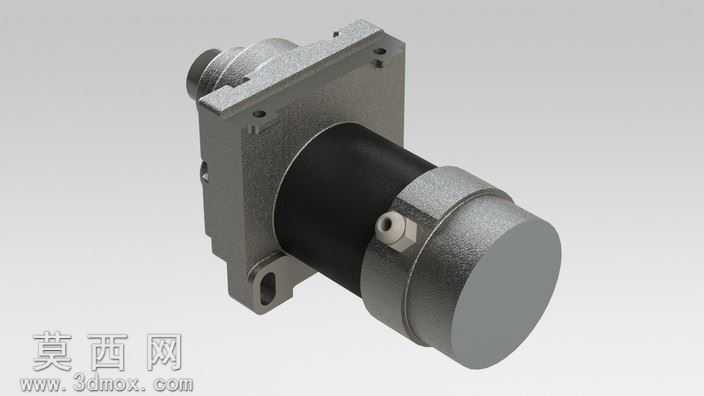

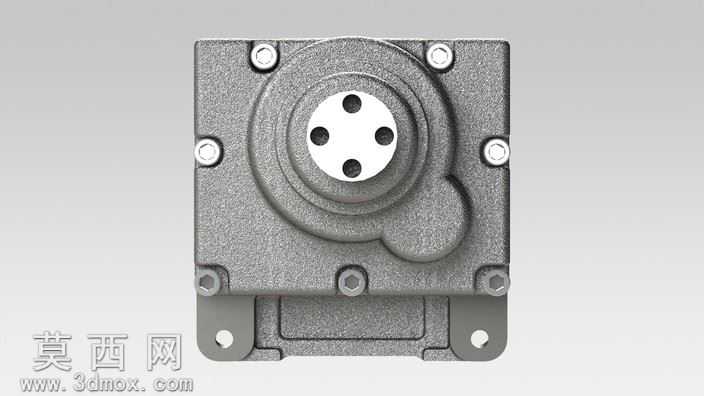

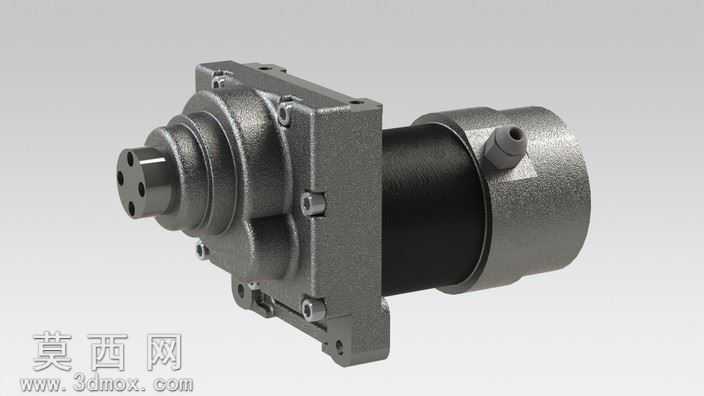

本模型采用SolidWorks进行全参数化三维建模，整体遵循实际电机产品的尺寸比例与装配逻辑完成搭建，建模过程中优先保证各部件的装配干涉检查，确保端盖、机壳、输出轴、安装法兰、接线座等核心部件的配合公差符合常规工业电机的设计规范。渲染阶段采用金属质感材质体系，机壳与安装法兰部分赋予铸铝哑光金属材质，还原铸件表面细微的颗粒质感与金属漫反射特性，机身中段的绝缘防护层赋予哑光黑色工程塑料材质，通过调整粗糙度参数模拟橡胶或酚醛树脂的哑光触感，输出轴与紧固螺丝部分赋予亮面金属材质，通过高光反射区分加工面与铸造面的质感差异，接线座部分采用半哑光工程塑料材质，还原接线端子的绝缘结构特征。结构设计上，模型完整还原了法兰安装式电机的典型结构：方形安装法兰带有四个对称分布的安装沉孔，可直接与设备安装面通过螺栓紧固，保证电机运行时的安装稳定性；机身采用圆柱形壳体结构，一端与法兰端盖一体衔接，另一端集成后端盖与轴承限位结构，输出轴从法兰端中心伸出，轴端保留标准的轴径与键槽结构，可适配各类传动轮、联轴器等外接传动部件；机身侧面设置独立的接线座结构，带有接线孔与固定螺柱细节，还原电机供电接线的实际结构。设计思路围绕工业场景的通用适配性展开，整体结构拆分清晰，各零件可单独导出用于工程出图、装配模拟或运动仿真，模型细节上保留了安装面的倒角、壳体的拔模斜度、紧固件的沉头结构等工艺特征，避免了过度简化导致的结构失真，既可以用于机电一体化设备的整体装配布局参考，也可作为电机类产品结构教学的演示模型，帮助使用者理解法兰安装式直流电机的内部装配关系与外部安装逻辑，模型的材质分层清晰，可直接导入渲染软件调整参数生成不同场景下的展示效果图，无需重新进行材质拆分与UV处理。
