阿尔法40A低压电子稳定控制装置结构设计

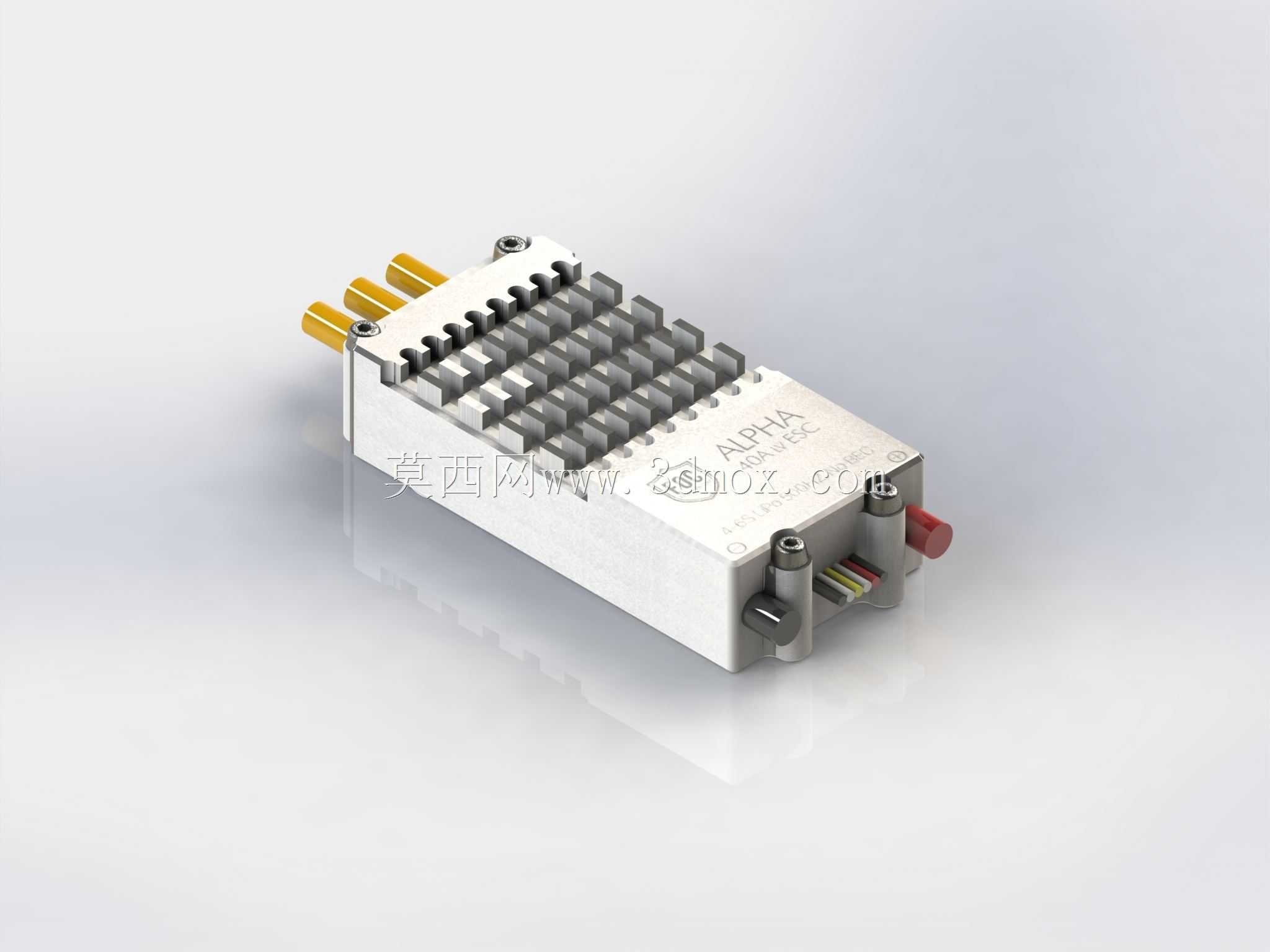

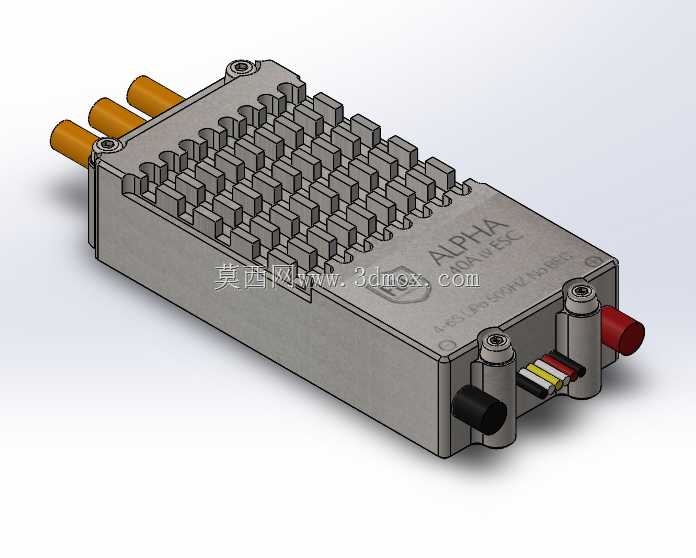

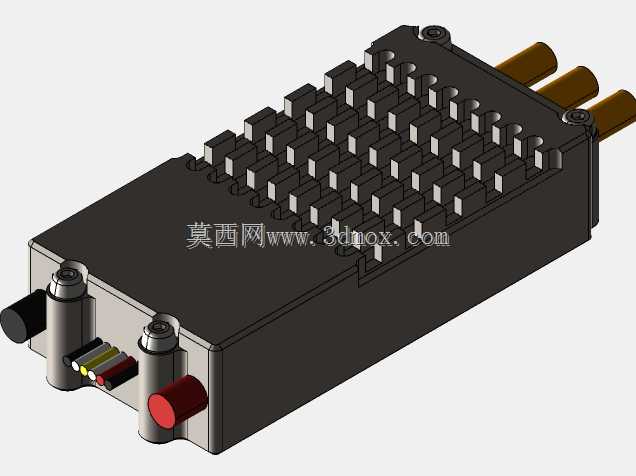

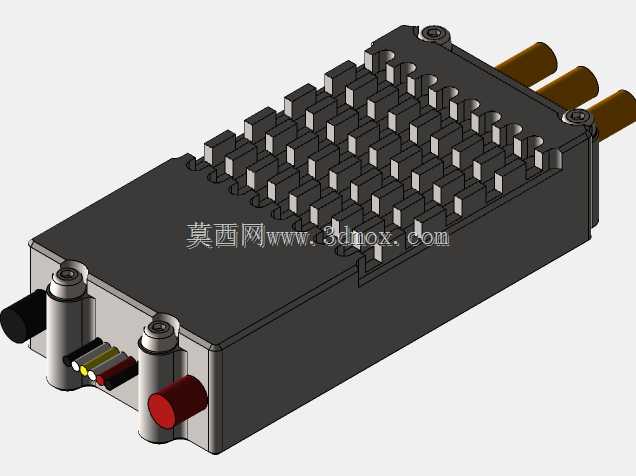

这款低压电子控制装置主要面向小型动力驱动场景设计，可适配多旋翼无人机、小型巡检机器人、轻量化竞速载具等对动力输出稳定性有较高要求的设备，核心作用是对低压供电回路的动力输出做实时调控，保障动力单元在负载波动、电压小幅偏移的工况下仍能保持稳定的输出特性，避免因供电扰动导致的动力骤变、响应滞后等问题。从结构设计层面来看，装置主体采用长方体模块化布局，外壳选用轻量化铝合金材质做一体化铣削成型，表面做阳极氧化处理提升耐磨与散热性能，顶部排布多组平行散热鳍片，鳍片间距控制在2mm左右，既保证自然对流散热的风道通畅，也能控制整体重量不会过度增加，适配对载荷重量敏感的空中、移动类设备。装置一侧设置三组大电流镀金输出接插件，接插件采用卧式排布，引脚做加厚镀锡处理，可承载持续40A的电流输出，接插件与外壳之间做密封胶圈填充，达到基础的防尘防泼溅等级，适配户外复杂作业环境；另一侧排布信号输入接插件与状态指示端口，信号端口采用防反插设计，避免装配过程中接线错误导致的器件烧毁。安装边界方面，装置底部预留两组M3规格的安装孔位，孔位间距符合小型电子调速器的通用安装标准，可直接适配多数无人机动力舱、机器人底盘的预装支架，整体外形尺寸控制在长65mm、宽30mm、高18mm的范围内，安装时仅需预留单侧10mm的接线操作空间即可，不会占用过多设备内部的布局空间。内部电路布局采用分层堆叠设计，功率器件直接贴合外壳内壁安装，通过导热硅胶垫将工作热量直接传导至外壳散热鳍片，信号处理单元与功率回路做物理分隔，减少大电流通断时产生的电磁干扰对信号采集精度的影响，输出端集成过流、过温、低压切断保护逻辑，当检测到回路电流超过阈值、器件温度超过安全范围或者输入电压低于临界值时，会主动限制输出功率并触发状态提示，避免动力单元与控制装置本身出现不可逆损坏。在实际选型适配过程中，这款装置可直接匹配同规格的低压无刷电机，不需要额外加装散热附件即可满足持续满负载运行的散热需求，接插件的引脚定义兼容行业通用标准，可直接替换同参数等级的旧款控制装置，不需要对原有设备的接线布局做大幅调整，大幅降低设备迭代升级的改造成本。
