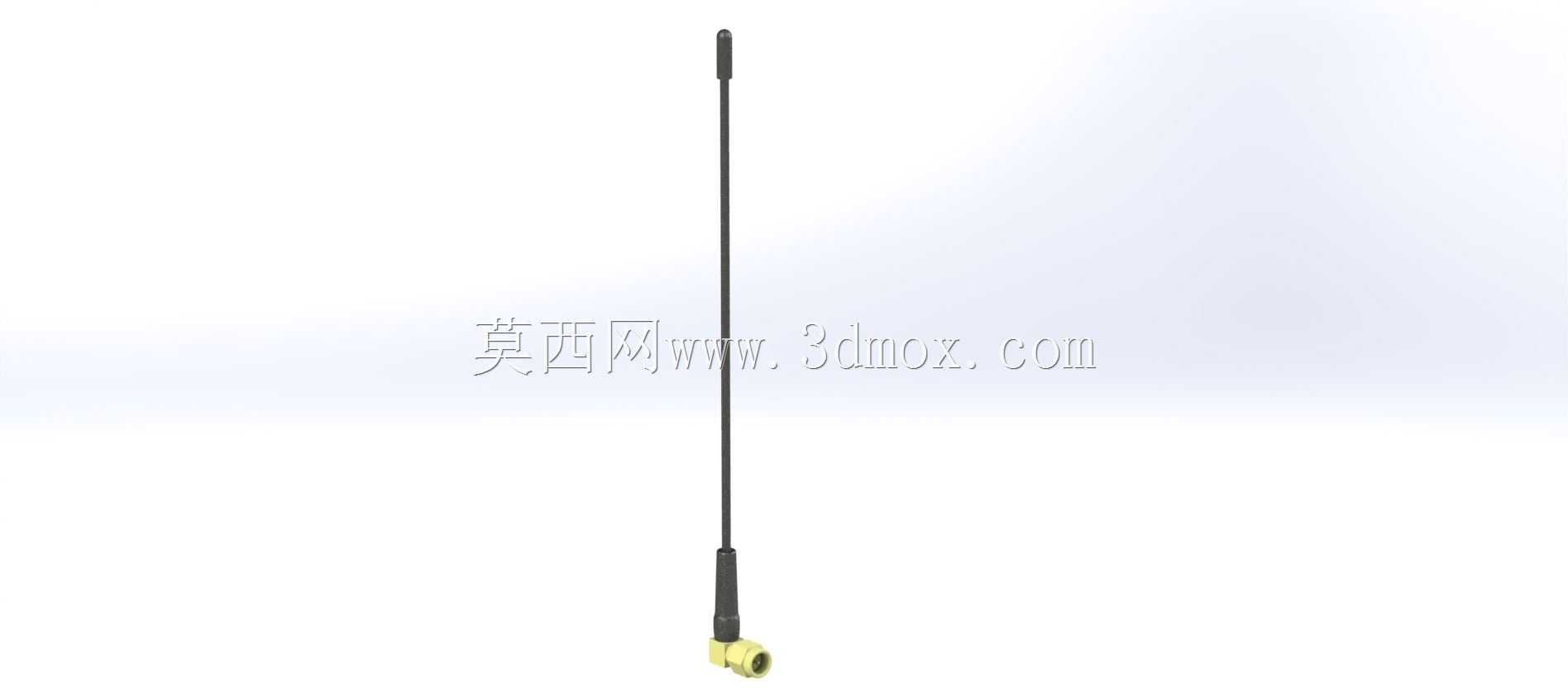

433MHz弯式SMA公头L型通讯天线

在工业无线数传、物联网终端、遥控遥测设备的射频链路搭建场景中，这类L型弯接头天线是解决设备内部空间局促、避免天线垂直突出易受磕碰的常用选型。不同于直头天线垂直于设备壳体的安装形态，L型结构的天线在完成接头锁紧后，杆体可平行于设备外壳表面延伸，既能够在紧凑的设备安装柜、壁挂式终端、手持遥控设备内部预留出足够的布线与装配空间，也能减少设备运输、现场安装过程中天线受外力碰撞导致接头松动、杆体弯折的概率。从功能特性来看，这款天线针对433MHz免授权ISM频段做了匹配优化，2dBi的增益水平能够满足百米级视距范围内的无线信号收发需求，驻波比控制在1.8以内，可有效降低射频信号的反射损耗，提升无线链路的通讯稳定性，适配各类采用SMA公头射频接口的数传电台、无线采集模块、遥控接收装置。设计过程中，接头部分采用直角弯式结构，内部射频接触件做了阻抗连续过渡处理，避免弯折结构带来的信号突变，天线杆体采用柔性外层包裹，具备一定的抗弯折能力，根部与接头衔接处做了应力释放结构，反复弯折后也不易出现内部馈线断裂的问题。尺寸层面，天线杆体总长度为17cm，安装时SMA公头锁紧后，弯转部分突出设备壳体的高度仅为接头本身的厚度，平行延伸的杆体可顺着设备外壳的走线槽或侧边布置，不会额外增加设备的整体安装尺寸边界，在面板开孔安装时，仅需预留适配SMA接头的标准开孔尺寸即可，无需为天线杆体预留额外的垂直安装空间。接头本身采用标准SMA公头规格，可直接与设备端的SMA母座对接锁紧，无需额外转接线材，减少射频链路的连接节点，降低信号损耗。在实际选型应用中，这类天线常被用于工业无线传感器网络的网关终端、厂区内的远程遥控设备、智能家居的无线中转装置、农业环境监测的无线采集节点等场景，尤其适合安装空间受限、设备外壳无法预留垂直天线安装位的场合，L型的结构也能让天线在设备贴墙安装、嵌入柜体安装时，杆体不会被墙面或柜体遮挡，保证信号辐射方向不受安装面的影响。建模过程中，需要重点还原SMA接头的螺纹尺寸、内芯接触件的位置精度，以及弯角处的过渡弧度，确保模型在装配仿真时能够准确匹配设备端的安装接口，同时杆体的直径与长度比例也需严格对应实际参数，方便结构设计人员在做设备整体布局时，准确评估天线安装后的空间占用情况，避免出现装配干涉问题。
