带防护框架的个性化定制机箱结构设计

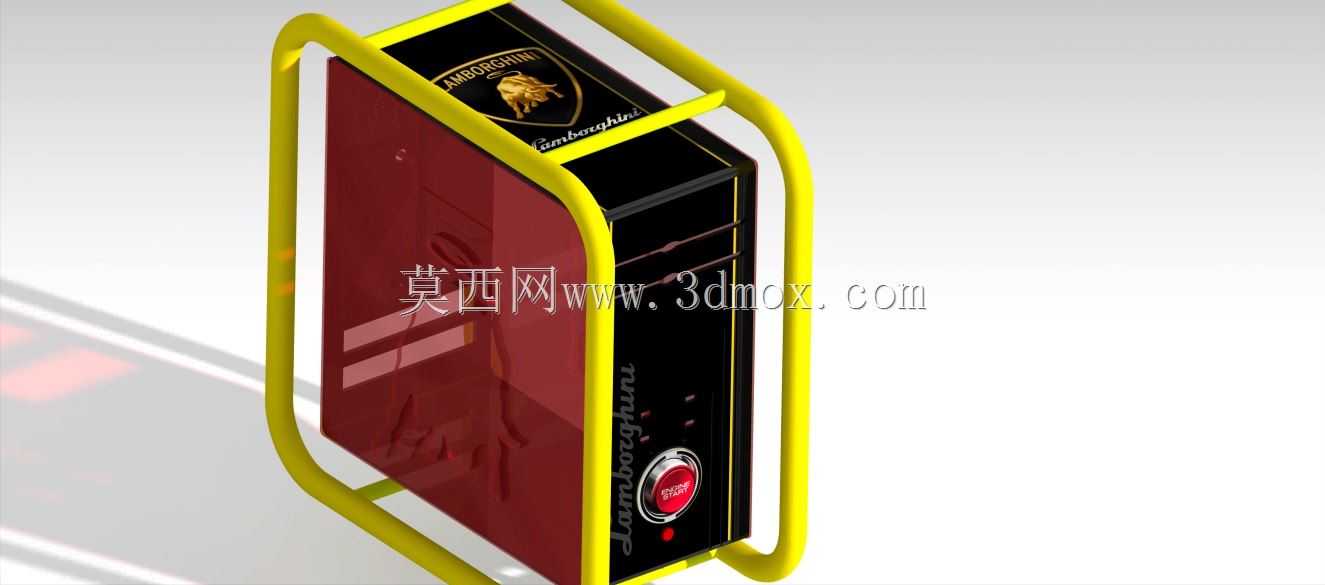

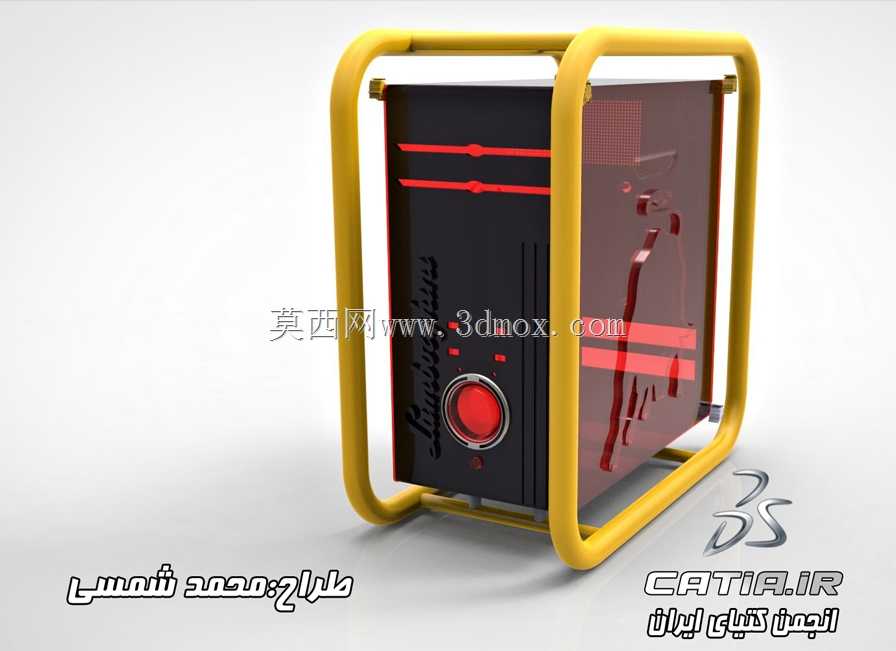

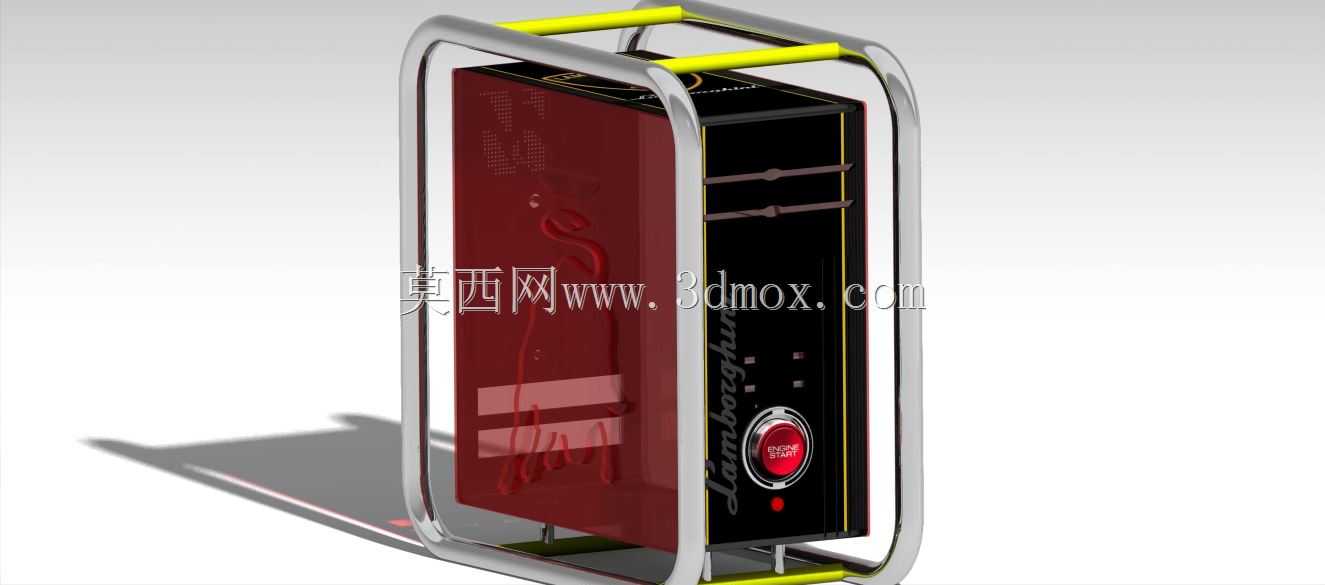

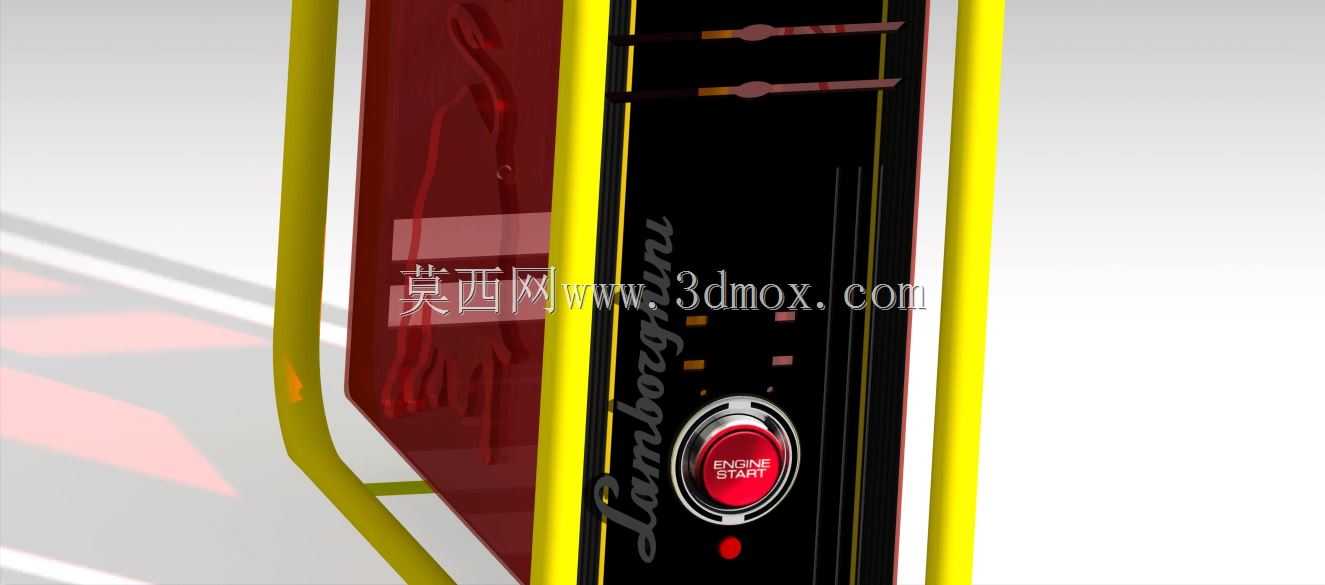

这款带外置防护框架的机箱结构，最初的设计出发点是适配工业现场工位的硬件承载需求，区别于常规商用机箱的薄壳结构，外置的黄色管状框架采用圆角弯折工艺，既可以在设备搬运、工位挪动过程中承受侧向碰撞冲击，避免壳体直接受力变形，也能作为临时提握结构，方便现场人员短距离转移设备。框架与箱体主体之间预留了8mm的装配间隙，一方面可以为箱体侧面的散热风道留出进风缓冲区，避免设备贴墙放置时遮挡通风口造成内部积热，另一方面也能在框架上拓展安装小型理线夹、外置状态指示灯等附加配件，不需要在主壳体上额外打孔破坏原有密封结构。箱体主体的前面板采用分层布局，上部预留了两个横向的状态指示灯安装位，下部设置大尺寸圆形电源按键，按键周边做了下沉式台阶处理，避免现场作业时误触触发开关机。侧面板采用半透可视化设计，不需要拆卸侧板就能直接观察内部硬件的运行状态，对于需要实时确认硬件指示灯、散热风扇运转情况的工业工位场景来说，能大幅减少日常巡检的操作步骤。从安装边界来看，整体框架的外轮廓尺寸控制在常规ITX机箱的1.2倍范围内，既可以直接放置在标准工作台面上，也能通过框架上预留的安装孔位固定在壁挂支架、设备机架侧方，适配不同的工位布置需求。结构设计阶段特意将所有内部硬件的固定螺柱位置做了通用化适配，兼容标准ATX电源、ITX主板的安装孔位，不需要额外定制转接件就能完成常规硬件的装配。框架的管材壁厚经过受力校核，在单侧承受15kg的侧向静载荷时不会出现永久形变，完全满足工业现场复杂的使用环境要求，同时框架表面做了喷塑处理，耐油污、耐轻微剐蹭，适合车间、调试工位等场景长期使用。箱体的进出风风道采用前后直通风道设计，配合侧面的预留间隙，在常规硬件负载下，内部散热效率比同尺寸封闭机箱提升约22%，不需要额外加装高转速风扇就能满足硬件散热需求，能有效降低设备运行时的风噪。前面板的接口区域做了内凹处理，外接U盘、数据线等配件时，接头部分不会突出于框架外轮廓，避免搬运过程中磕碰造成接口损坏。
