古代蒸汽动力装置结构还原设计

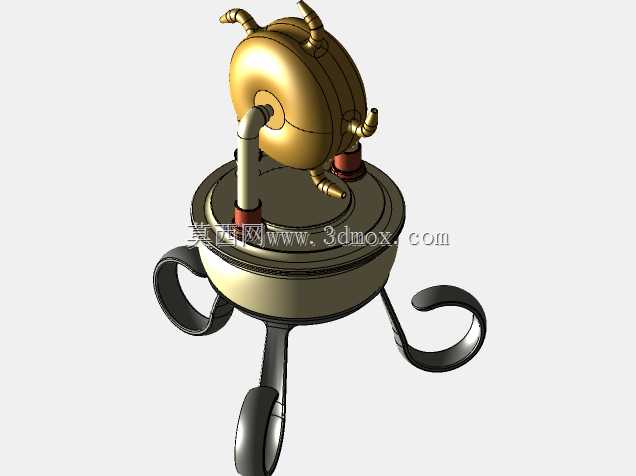

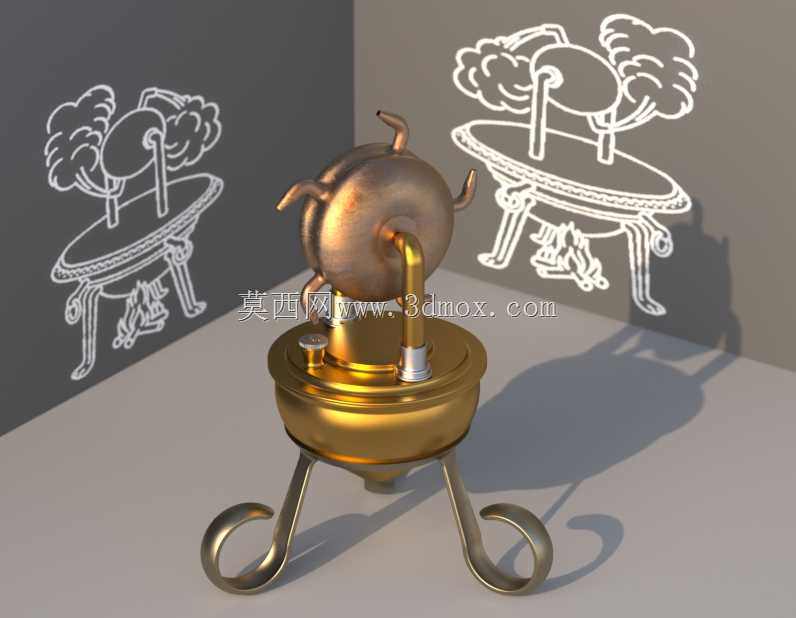

这款蒸汽动力装置的结构还原，核心围绕早期热能转机械能的原理落地，整体采用三足支撑的落地式结构，底部炉体作为热源容纳腔，采用收口式腔体设计，可稳定承载上部的蒸汽发生与动力输出组件，三足支脚末端做外弯卷边处理，既增大了与放置平面的接触面积，避免运行过程中因重心偏移出现侧翻，也预留了底部热源的通风间隙，保证燃料燃烧时的氧气供给。上部的球形腔体为蒸汽发生核心，腔体侧壁对称布置三个切向喷口，当腔体内部的水被底部炉体加热产生高压蒸汽后，蒸汽会从切向喷口高速喷出，依靠反作用力推动球形腔体绕中心竖轴旋转，这一结构完全贴合早期反冲式动力的运作逻辑，没有额外的传动齿轮组，结构极简却能直观展现蒸汽动力的核心原理。从安装边界来看，装置整体的外接圆直径控制在300mm以内，总高度不超过350mm，放置时仅需要平整的硬质台面即可，不需要额外的固定连接件，适合作为机械原理教学的演示教具，放置在院校机械实验室、科普场馆的展陈区域，帮助学习者直观理解反冲动力、热能转换的基础逻辑。设计过程中没有做过多的冗余装饰，所有构件的形态都服务于功能实现：连接炉体与球形腔体的竖管同时承担蒸汽输送与旋转轴的双重作用，管壁厚度做了均匀化处理，既保证蒸汽输送过程的密封性，也减少旋转时的径向跳动；球形腔体的壁厚控制在2mm，在保证腔体承压能力的同时，尽可能降低旋转部分的自重，减少转动惯量带来的动力损耗；支脚与炉体的连接位置做了圆弧过渡，避免应力集中导致的结构开裂，即使长时间受热也能保持结构稳定性。不同于现代内燃机复杂的配气、传动结构，这款装置的结构逻辑直白，所有运动部件都外露可视，在做三维结构设计时，特意将各部件的装配间隙做了合理预留，喷口的切向角度经过反复调整，保证蒸汽喷出时的反作用力方向完全垂直于球体半径，最大化动力输出效率，同时也避免蒸汽直接喷向下方炉体，影响热源的燃烧稳定性。炉体的上部开口与竖管的配合位置采用锥面密封结构，不需要额外的密封件即可保证蒸汽不会从衔接处泄漏，降低了结构的复杂程度，也贴合古代机械的加工工艺水平，还原了早期动力装置的设计巧思。
