浮雕花纹装饰机柜门板结构设计

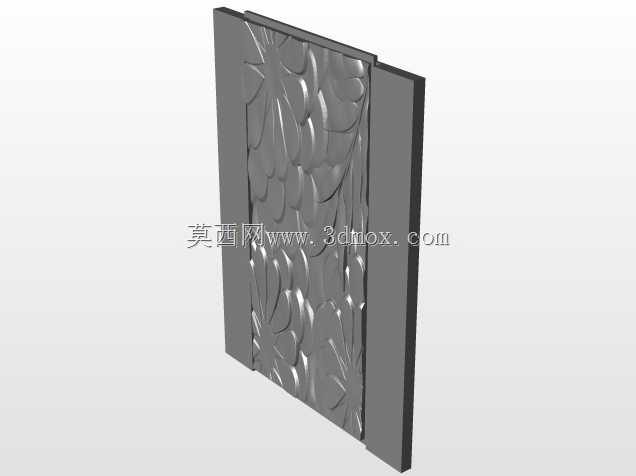

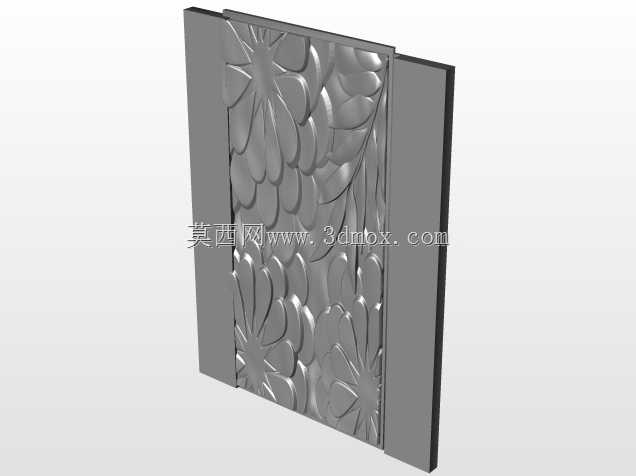

这款带立体浮雕花纹的机柜盖板，主要应用于户外景观型通讯机柜、文创园区配套电控柜、高端商业空间弱电柜体的外装防护场景，区别于常规平板式机柜门板，其在满足基础防护功能的前提下，兼顾了公共空间的视觉协调性，避免工业柜体在景观、商圈等场景中出现生硬的工业感违和问题。从实际功能层面看，该盖板作为机柜的外侧封板，首先承担柜体正面的物理防护作用，可阻挡日常环境中的粉尘溅落、轻微外力磕碰，对内部安装的电气元件形成第一道防护屏障；表面的立体浮雕结构并非单纯装饰，凹凸的肌理结构可在户外光照下形成自然漫反射，避免平板金属门板在强光下产生的眩光污染，同时凹凸纹路能提升门板整体的结构刚度，同等板材厚度下，浮雕结构的抗形变能力比平板结构提升近四成，可减少日常使用中因外力按压、温度形变产生的板面凹陷问题。设计过程中，首先要匹配标准机柜的安装边界，两侧预留的折边结构完全适配常规19英寸标准机柜的前门安装孔位，不需要额外改动柜体原有框架结构，可直接替换同尺寸的普通平板门板，安装时通过侧边的卡扣与柜体框架定位，再用紧固件完成固定，安装公差控制在0.5mm以内，保证门板与柜体框架的贴合度，避免出现缝隙不均的问题。浮雕纹样的排布做了工程化优化，所有花纹的凸起高度控制在8mm以内，不会因为浮雕过深导致门板整体厚度超出柜体的安装间隙，同时花纹的凹陷处做了微小的斜度处理，避免户外使用时积水积灰，日常清洁时可直接用高压水枪冲洗，不会在纹路死角残留污渍。门板两侧的深色封边结构采用与浮雕面板不同的表面处理工艺，既在视觉上形成层次区分，也能在门板开合过程中作为侧边防护，避免浮雕边缘与柜体框架剐蹭掉漆。从结构强度校核角度，浮雕区域的板材厚度与侧边封边保持一致，通过纹路的凹凸结构形成自然的加强筋效果，不需要额外在门板内侧焊接加强筋，就能满足GB/T 19520.1标准中对机柜门板的抗冲击、抗静载要求，同时减少了额外加强结构带来的重量增加，降低门板合页的长期载荷，提升五金配件的使用寿命。实际选型应用时，可根据柜体的使用场景调整浮雕纹样的疏密，比如在人流密集的商圈区域可选用更饱满的花纹提升装饰性，在工业配套景观区域可适当简化纹路降低加工难度，安装边界尺寸可根据不同柜体的规格做等比例缩放，核心的浮雕加强结构、侧边安装结构不需要做原理性改动，即可适配不同尺寸的机柜前门改造或全新柜体配套需求。
