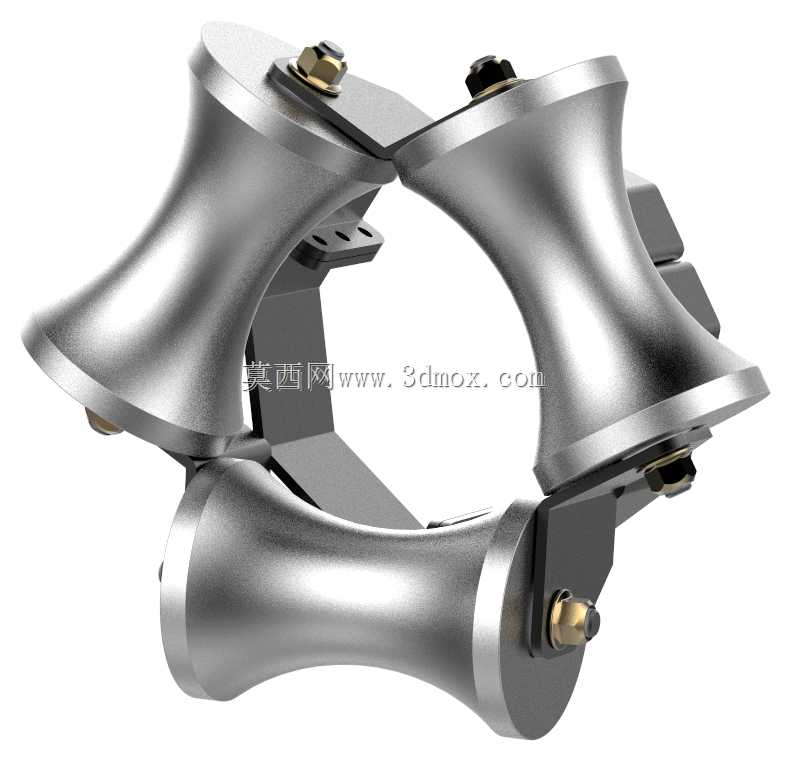

三滚轮式电缆敷设导向滑轮结构

这款三滚轮环形导向结构，主要服务于电力线缆敷设、长距离线缆牵引作业场景，在电缆穿管、井口转向、桥架布放作业中承担线缆承托与导向作用，避免线缆外皮在拖拽过程中与硬质井口、管壁、桥架棱角发生剐蹭破损，同时降低牵引过程中的滑动摩擦阻力，减少牵引设备的负载输出。从结构设计逻辑来看，三个凹面滚轮呈120度周向均布，围成的中心过线空腔可适配不同线径的电力电缆、通信光缆，滚轮的凹弧面曲率经过多轮适配调整，能与不同外径的线缆外圆周形成贴合接触，避免线缆在导向过程中出现局部应力集中压伤外护套的问题。每个滚轮都通过独立的销轴与外侧的连接支架铰接，滚轮内部预留了轴承安装位，可配套深沟球轴承实现低阻尼转动，相邻支架之间通过带防松螺母的螺栓组件连接，可根据实际过线线缆的外径微调三个滚轮围成的内圈直径，适配不同施工场景的线缆尺寸需求。安装边界上，该结构外侧的支架预留了标准的安装固定孔位，既可以通过U型螺栓固定在井口的预埋槽钢上，也能通过抱箍组件固定在电缆桥架的侧边、穿管端口位置，整体结构的外轮廓直径可覆盖常规10kV及以下电力电缆的敷设导向需求，单组结构的承重可满足大截面铜芯电缆的垂直转向、水平牵引的承托要求。设计过程中重点考虑了野外施工的复杂工况，所有铰接位置都预留了润滑脂加注通道，连接螺栓全部采用防松结构，避免施工过程中振动导致结构松脱，滚轮的工作面做了圆弧抛光处理，不存在尖锐棱角，即使线缆在牵引过程中出现小幅跳动，也不会刮伤线缆外护套。不同于传统的单轮、双轮导向滑轮，这种三滚轮环抱式结构能从三个方向约束线缆的行进轨迹，不需要额外设置防脱挡杆，线缆在高速牵引过程中也不会从滑轮槽内脱出，尤其适合电缆竖井内的垂直敷设转向、电缆隧道内的长距离水平布放场景，能大幅降低施工过程中的线缆破损率，减少人工调整线缆位置的作业强度。
