燃气轮机燃料喷射部件结构设计

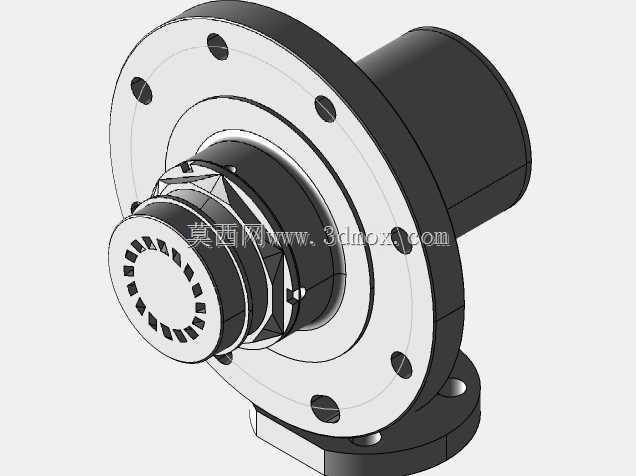

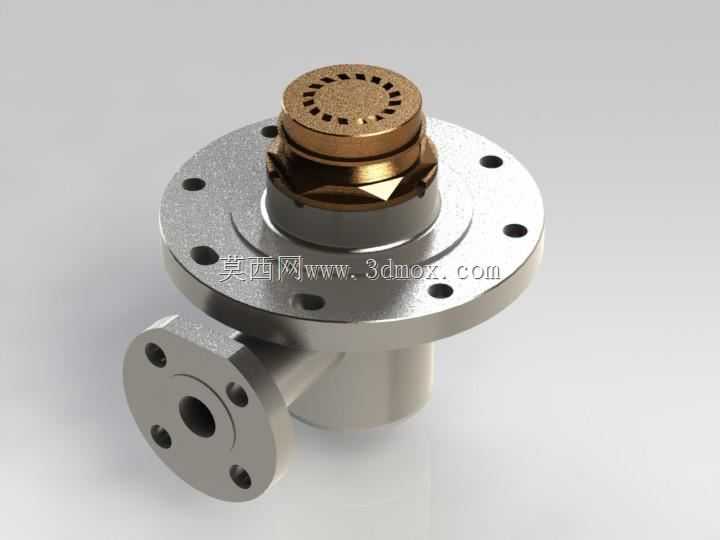

该部件应用于燃气轮机燃烧系统前端，承担燃料精准输送与预混喷射的核心功能，直接影响燃烧室内的燃料雾化效果、空燃比匹配度以及整机燃烧效率，是燃气轮机动力输出环节中决定燃烧稳定性的关键结构件。从实际工况适配角度出发，设计时首先考虑了高温燃烧环境下的结构可靠性，主体采用带法兰的一体式基座结构，顶部喷射端采用多孔阵列布局，不同孔径的喷孔沿周向分层排布，可实现燃料的多流道分级喷射，让燃料在进入燃烧室前与压缩空气形成更均匀的预混气，避免局部富燃产生的高温区，降低热力型氮氧化物的生成概率。侧部的进料接口同样采用法兰连接形式，与主基座通过斜向流道连通，流道内壁做了平滑过渡处理，减少燃料输送过程中的压损，保证燃料供给的压力稳定性。安装边界方面，主基座法兰沿周向均匀布置6个螺栓安装孔，可直接与燃气轮机燃烧室端盖的对应安装位配合，侧部进料法兰设置4个螺栓孔，匹配燃料供给管路的标准连接尺寸，整体安装定位无需额外定制转接件，适配主流中小型燃气轮机的安装接口规范。结构设计过程中，针对顶部喷射端的受热工况，采用了分体式嵌装结构，喷射芯体与基座采用不同材质匹配，既保证喷射端的耐高温抗变形能力，又兼顾基座部分的结构强度与加工经济性，各连接端面均设计有密封槽位，可适配金属密封垫片，满足高温高压工况下的密封要求，避免燃料泄漏引发的安全隐患。从建模逻辑来看，所有安装孔位、流道尺寸、配合公差均参照燃气轮机相关行业设计规范设定，各回转面、法兰端面的形位公差预留了实际加工的工艺余量，结构上无加工死角，流道内部无突兀转角，既满足实际加工的工艺可行性，也能适配后续的流体仿真、结构强度校核等工程分析需求，可直接用于同类型燃料喷射部件的设计参考、结构优化以及教学演示场景。
