液压泵高压喷油器金属结构设计

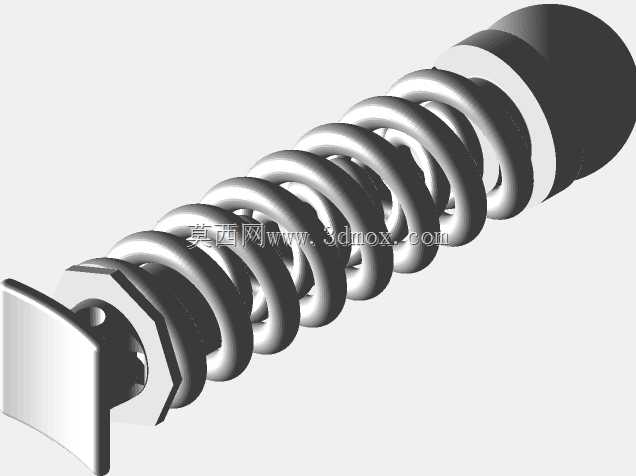

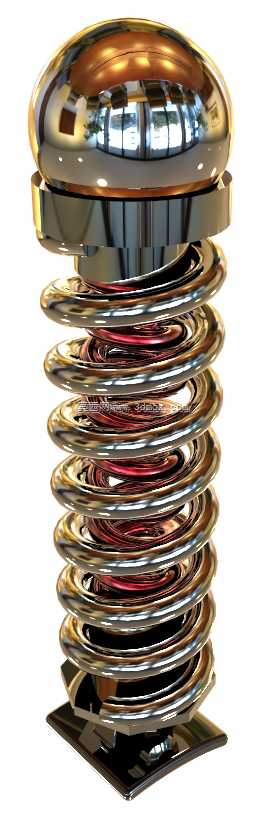

该结构主要应用于高压燃油供给系统中，作为液压泵末端的核心执行部件，承担将加压燃油精准喷入对应腔体的功能，常见于柴油动力单元、高压液压试验台、工业燃油燃烧器的供油回路中，直接决定供油的雾化效果与压力保持能力。从结构设计来看，整体采用叠层弹簧配合密封端盖的组合形式，顶部的圆弧密封端盖采用镜面金属处理，既能够保证与对接腔体的密封贴合度，避免高压工况下的燃油渗漏，又能通过圆弧曲面分散高压燃油冲击带来的局部应力，降低端盖长期受压变形的风险。中部的多层螺旋弹簧采用等节距变径设计，外层弹簧刚度较大，承担主要的复位支撑载荷，内层嵌套的小刚度弹簧用于吸收高压喷油过程中的压力脉动，避免弹簧共振导致的喷油压力波动，弹簧表面做镀铬抛光处理，既提升了耐腐蚀性能，也减少了弹簧伸缩过程中的摩擦阻力，保证复位动作的响应速度。底部的方形安装底座设置有定位安装孔位，能够直接通过螺栓固定在液压泵的出油端面上，安装面的平面度控制在0.02mm以内，保证与泵体结合面的密封可靠性，整体安装边界的长宽尺寸适配主流中型液压泵的出油口安装规格，轴向总高度预留了弹簧压缩行程的安全余量，即使在最大喷油压力下弹簧压缩至极限位置，也不会出现端盖与底座刚性碰撞的问题。设计过程中重点考虑了高压工况下的结构强度匹配，弹簧的预压缩量经过反复校核，既能够保证喷油结束后快速复位切断油路，避免燃油滴漏，又不会因为预紧力过大导致喷油开启压力超标，造成液压泵负载过高。顶部端盖的中心位置设置有导流曲面，能够将高压泵输送来的燃油均匀导向喷油口，避免局部紊流导致的喷油角度偏移，多层弹簧的同轴度公差控制在0.05mm以内，保证伸缩过程中不会出现偏磨卡滞的问题，延长部件的整体使用寿命。在实际选型应用中，该结构可适配工作压力在16-25MPa区间的高压供油系统，安装时只需保证底座与泵体结合面的清洁度，搭配对应规格的密封垫片即可完成装配，无需额外调整弹簧预紧力，能够直接替换同安装尺寸的传统喷油器部件，有效提升高压供油回路的工作稳定性。
