等离子切割配套大型工业排气处理装置

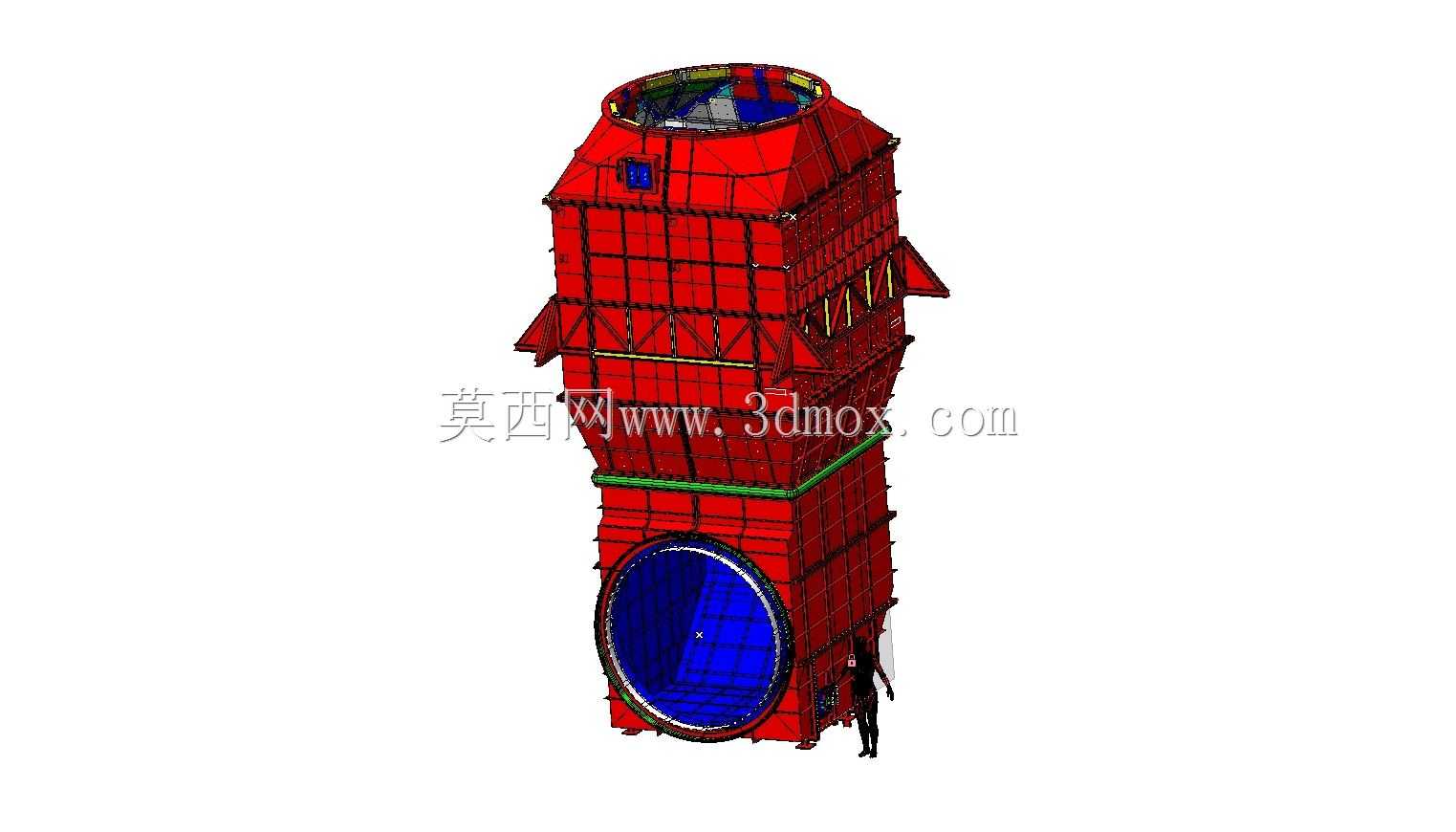

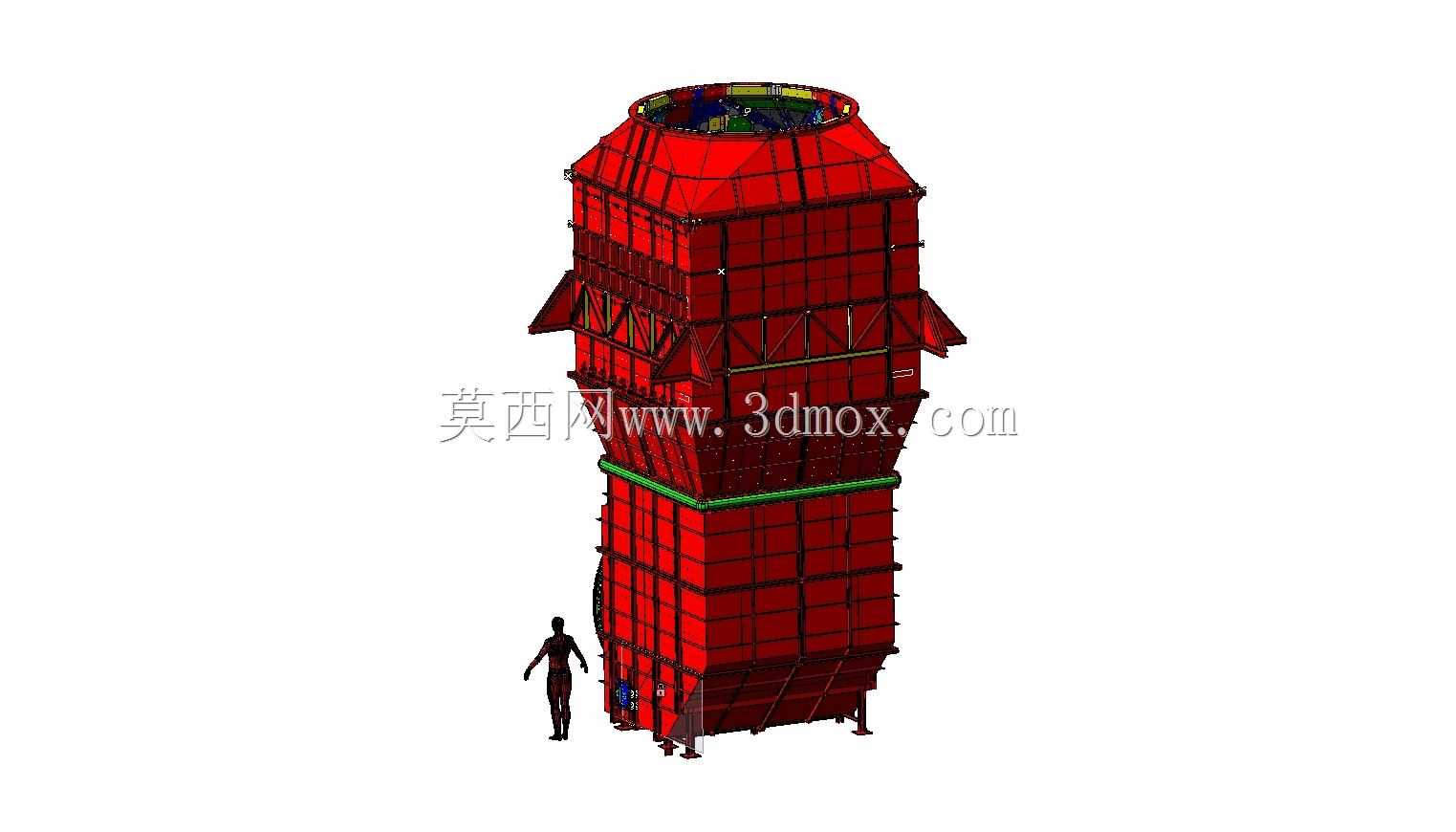

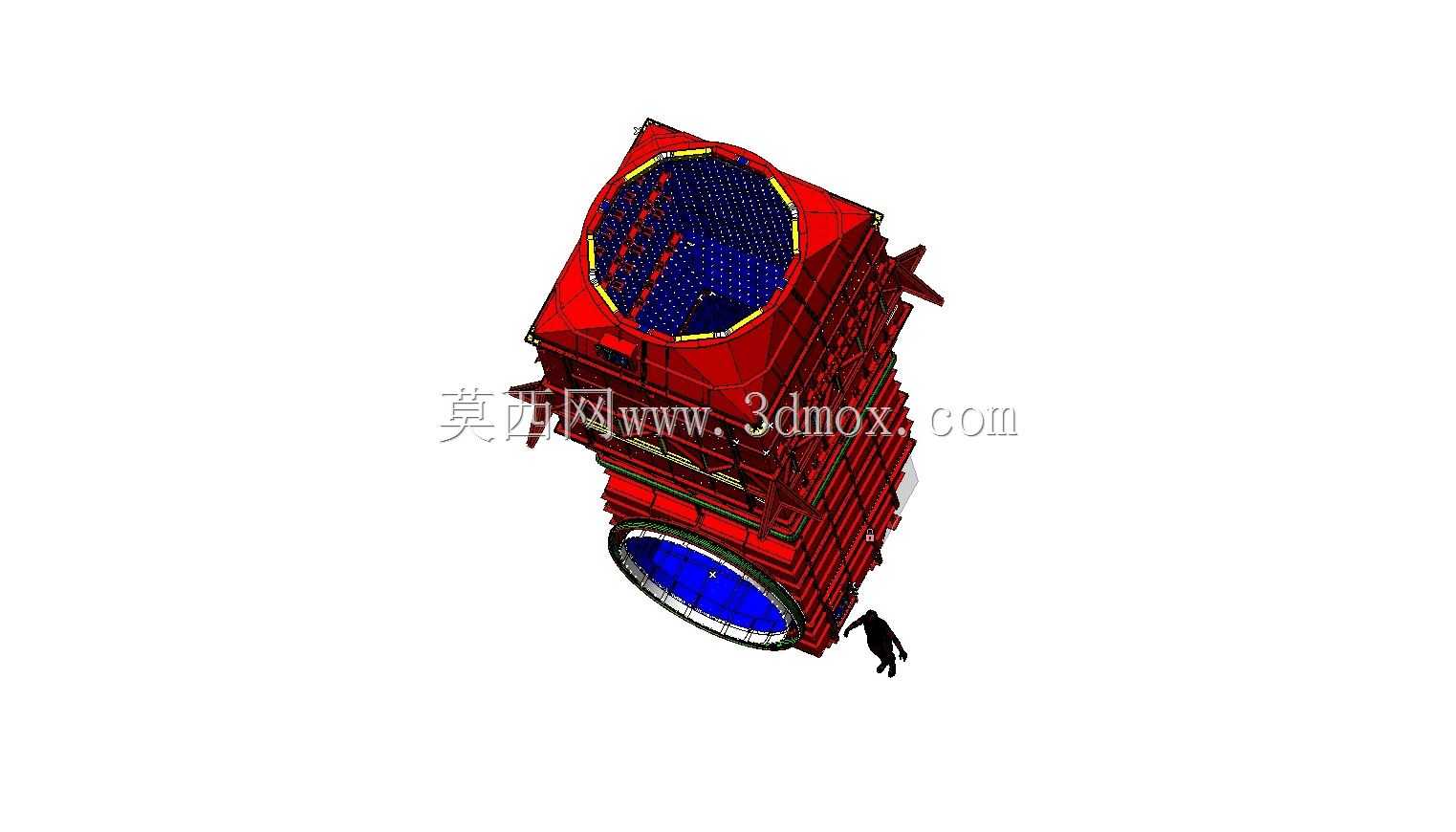

这套排气装置是针对等离子切割作业场景开发的配套环保处理设备，主要适配大尺寸板材等离子切割工位的烟气捕集与排放需求，在金属加工车间的厚板切割工序中，能够有效收集切割过程产生的金属烟尘、高温废气，避免作业区域烟尘弥散影响操作视线与人员职业健康。从结构设计来看，整体采用立式方箱加下接锥段的布局，上部箱体内部布置有多层整流与过滤结构，端面的蓝色区域为气流均布板，能够让进入箱体的含尘气流均匀通过过滤段，避免局部流速过快导致过滤效率下降；下部锥段用于引导沉降的大颗粒金属渣料滑落收集，同时对接工位侧的吸气口，近距离捕集切割产生的上扬烟尘。设计过程中充分考虑了大工位的覆盖需求，设备适配的切割作业范围为6000×2000，能够覆盖常规大幅面等离子切割机的工作台面，无需额外增设多组分散吸气罩，减少了车间管路布置的复杂度。设备最大弯曲长度控制在4000，在外壳钣金拼接时，金属板之间的对接位置采用光线对齐工艺保证拼接精度，接缝处可直接采用焊接工艺完成密封，减少了额外的密封辅件使用，同时保证壳体的结构强度与气密性，避免含尘废气从拼接缝隙泄漏。安装时需要注意设备的竖向安装边界，上部箱体需要预留足够的检修空间用于内部过滤组件的更换，下部锥段与切割工位的吸气管道对接时，需要保证管道倾角不小于烟尘的滑动安息角，避免金属粉尘在管道内堆积造成堵塞。设备侧面设置有加强筋结构，能够抵消内部风机运行产生的负压形变，保证长期运行下壳体结构的稳定性，顶部的吊装结构适配车间常规起重设备的安装需求，无需额外制作专用吊具。在实际工况适配中，这套装置不仅可以用于等离子切割工位，也可适配大尺寸工件焊接作业的烟气收集，当用于焊接工位时，可根据焊接烟尘的粒径调整内部过滤组件的参数，满足不同工序的废气处理需求。
