带旋风分离单元的滚筒干燥成套设备

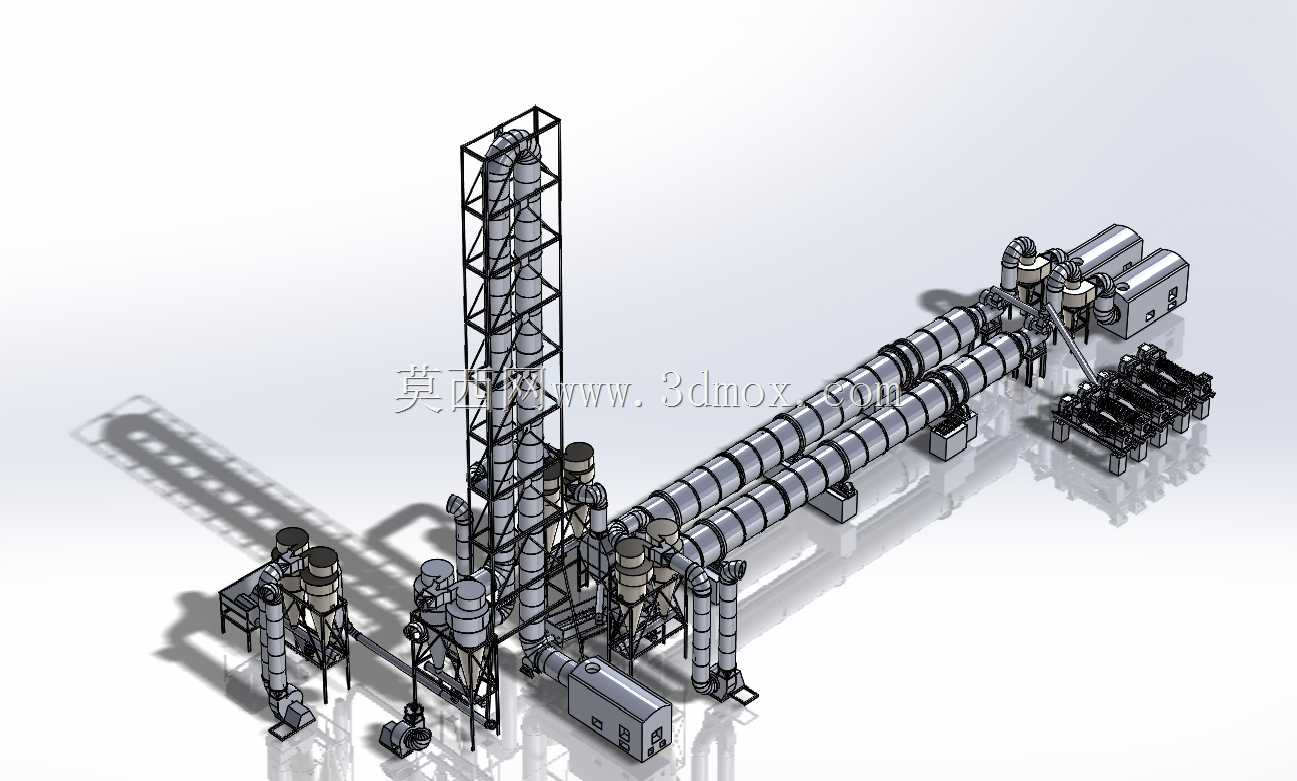

这套集成化干燥处理设备，主要面向粉体、颗粒类物料的连续化干燥生产场景，常见于化工、建材、粮食深加工、矿物加工等行业的生产线工段，承担物料水分脱除、气固分离的核心工序功能。整套系统采用模块化布局思路，核心干燥单元为卧式长滚筒结构，滚筒沿物料输送方向设置微小倾斜角度，配套驱动托轮组件实现筒体低速回转，筒内布置组合式扬料板结构，能够在筒体转动过程中将进入筒内的湿物料不断扬起、撒落，让物料与通入筒内的热介质充分接触，大幅提升热交换效率，避免物料堆积导致的干燥不均问题。与滚筒进料端衔接的是立式加热炉单元，负责为干燥过程提供稳定温度的洁净热烟气，热炉出口设置导流均温结构，避免局部高温造成物料焦糊变质，同时配套温度检测接口预留位，方便生产过程中接入温控元件实现热介质温度的闭环调控。在滚筒的出料端以及热烟气排出口位置，串联布置了多组旋风分离器与螺旋分离单元，含尘湿热气流从滚筒排出后首先进入一级旋风分离器，利用离心力作用将气流中携带的大部分固体物料颗粒分离收集，未被完全捕集的细颗粒随气流进入后续二级、三级分离单元，最终实现尾气中固体颗粒的高效回收，既减少物料损耗，也降低尾气排放的含尘浓度，分离下来的物料通过下方的锁风卸料阀统一汇集到输送设备中送入下一生产工段。整套系统的立式塔架结构用于布置尾气输送管道、检修爬梯与操作平台，塔架采用型钢焊接框架结构，每层平台都设置了防护栏杆与设备检修预留空间，方便日常运维时对管道、阀门、分离单元进行检查维护。从安装边界来看，卧式滚筒主体沿厂房纵向布置，需要预留足够的长度空间满足筒体安装、驱动装置布置以及两端进出料衔接的需求，立式塔架区域需要考虑厂房竖向净空高度，同时整套设备的基础需要根据各单元的动载荷、静载荷参数做针对性设计，尤其是滚筒的托轮基础、风机基础需要做减震处理，避免设备运行时的振动传递到厂房结构。各单元之间的管道连接采用法兰对接结构，预留了膨胀节安装位置，抵消热运行状态下管道热胀冷缩产生的应力，避免管道焊缝拉裂。整套系统的布局充分考虑了生产流程的顺畅性，物料从进料端进入后依次经过干燥、分离、收集工序，气流走向与物料走向适配，尽可能降低风阻，减少配套风机的功率损耗，同时各操作点位都设置在人员易到达的区域，降低日常操作的劳动强度。
