斯特林发动机链条传动动力演示结构

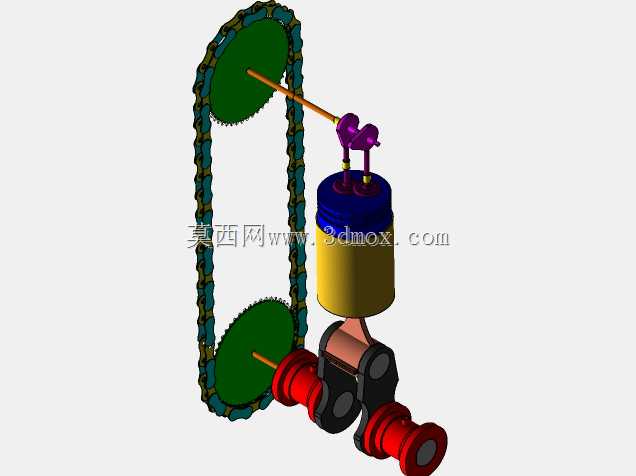

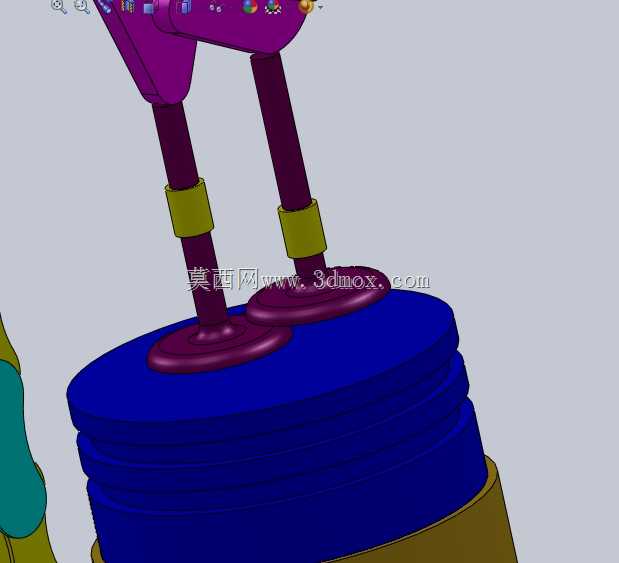

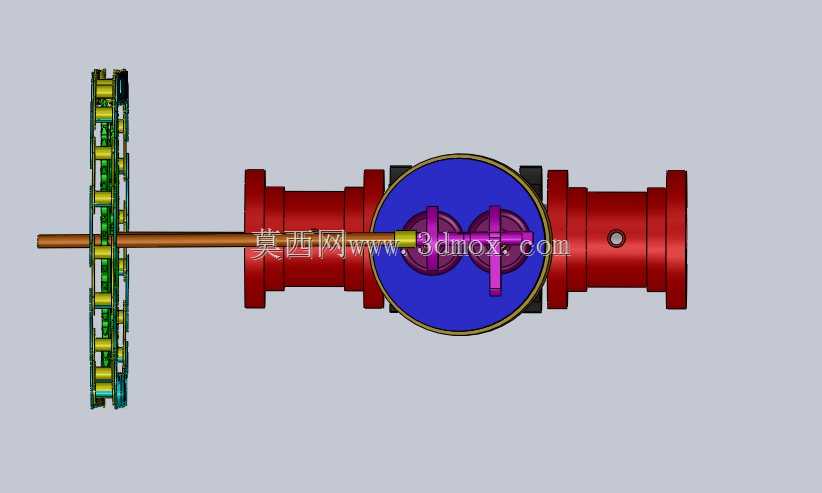

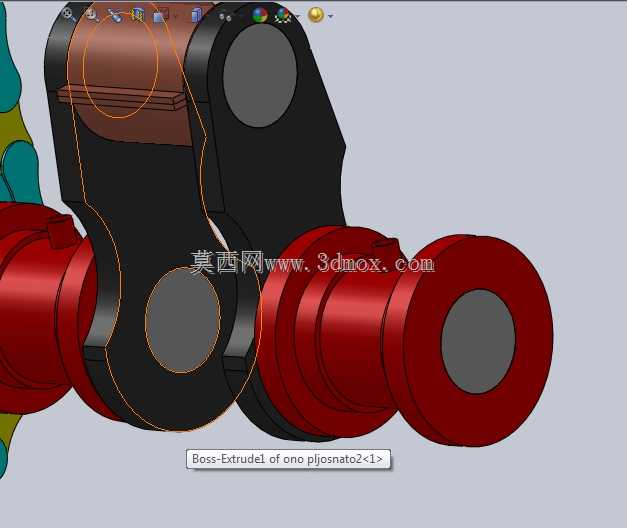

这套结构属于外燃式热机的教学演示类传动总成，核心是通过链条传动将曲柄连杆输出的旋转动力传递至远端负载端，常被用于高校工程热物理课程的原理展示、青少年科创教育的动力结构演示场景，也可作为小型桌面动力装置的核心传动单元使用。整套结构的动力发生段采用置换式热机布局，冷热腔通过置换活塞完成工质的循环流动，受热膨胀的工质推动动力活塞做往复直线运动，再通过下端的曲柄连杆机构将直线往复运动转换为曲轴的旋转运动，曲轴输出端直接固连主动链轮，通过闭合的滚子链条将动力传递至上下布置的两个从动链轮，可同时带动两个外置负载轴完成同步旋转输出。设计阶段优先考虑了传动路径的可视化需求，所有运动副均做了外露处理，没有额外设置封闭机壳，方便观察者直接看到热机做功、曲柄转换、链条传动的完整运动过程，链轮的中心距经过反复校核，既保证了链条张紧度处于合理区间，避免运转过程中出现跳齿、脱链问题，也预留了足够的操作空间，方便手动调整链条张紧度或者更换不同节距的链条来测试传动效率。安装边界方面，整套结构的底部曲轴段为核心安装基准，预留了三个同轴的安装轴颈，可直接固定在桌面支架或者实验台的T型槽上，不需要额外设计定制转接法兰，上下从动链轮的轴端都预留了标准的轴连接接口，可直接挂载小型风扇、发光轮组等演示负载，不需要二次加工输出轴。结构的尺寸设计适配常规桌面实验场景，整体纵向高度控制在可单手托举的范围内，横向宽度不会占用过多实验台面积，冷热腔的外壁做了加厚处理，既可以减少热腔的热量散失提升热机运转效率，也能避免演示过程中误触高温外壁造成烫伤。传动链条采用标准的单排滚子链结构，和链轮的啮合间隙控制在工程推荐的合理范围内，运转过程中不会出现明显的传动卡顿，曲柄段的配重块经过动平衡校准，热机达到额定运转转速时不会出现明显的结构振动，不需要额外加装减震脚垫就能稳定放置在平整台面上。
