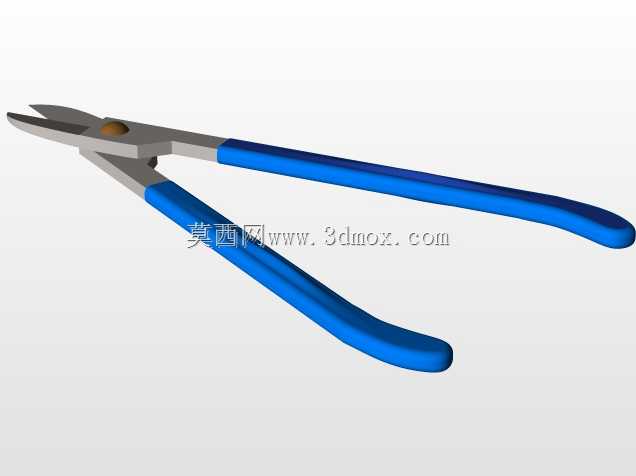

蓝柄斜口剪切钳三维结构设计

　　这款斜口剪切钳的三维结构设计，完全围绕一线装配、维修场景的实际操作需求展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的受力与操作逻辑。从日常的电子线束剪脚、塑料飞边修剪，到五金加工中的细金属丝裁切、小规格铆钉冲剪，这类钳具都是工位上不可替代的手动工具，相比尖嘴钳、平口钳，斜口的刃口角度设计能让剪切力更集中在刃口接触点，裁切硬线或者脆性塑料件的时候不会出现崩边、夹线的问题。

　　设计过程中首先确定的是刃口的开合角度，常规手动操作的最大开合角度控制在30度以内，这个角度下单手捏合的施力行程刚好适配成年人手掌的张合范围，不会出现张度过大需要整手发力的情况，长时间重复操作也能降低手部疲劳感。两个钳体的铰接点位置做了偏心优化，并非设置在钳身的几何中点，而是向刃口侧偏移了12%的钳身总长度，利用杠杆原理放大刃口端的剪切力，同等握力下能裁切直径更大的硬铜丝或者细铁丝，同时铰接位置的轴孔配合间隙控制在0.02mm以内，既保证开合顺畅无卡滞，又不会出现刃口错位、剪切时打滑的问题，轴端的铜质衬套结构在三维建模时单独做了装配公差匹配，避免长期使用后轴孔磨损导致刃口间隙变大。

　　手柄部分采用浸塑蓝柄结构，建模时特意做了符合人体工学的弧形弯曲，不是直柄的简单拉伸结构，握持位置的截面是椭圆形而非正圆形，贴合手指握持的自然弧度，手柄尾部的微翘设计能防止操作时钳身从手中滑脱，手柄与金属钳身的结合位置做了环形卡槽结构，浸塑层装配后不会出现相对转动或者脱落的情况，哪怕手上沾有少量油污也能保持稳定的握持力。刃口部分的斜角做了15度的刃磨角度建模，这个角度兼顾了刃口的锋利度和结构强度，角度过小容易出现刃口崩缺，角度过大则会导致剪切阻力变大，刃口的咬合面做了0.05mm的错位量设计，剪切时上下刃口能完全贴合切断线材，不会出现连丝、剪不断的情况。

　　从安装边界和外形尺寸来看，整钳总长度控制在160mm，属于常规6寸斜口钳的通用尺寸，适配绝大多数工具套的收纳位，钳头部分的最大宽度为22mm，能伸入狭窄的设备内腔、接线端子排间隙进行作业，不会因为钳头过宽被周边结构干涉。钳身金属部分采用45号钢的整体冲压结构建模，表面做了喷砂氧化的质感处理，没有多余的凸起棱角，所有非刃口的边缘都做了R0.5的圆角过渡，避免操作时划伤手部。

　　在实际的装配验证环节，三维模型里提前做了开合运动的干涉检查，模拟从完全闭合到最大开合角度的全过程，确认钳身、手柄、铰接轴之间没有运动干涉，刃口闭合时的接触线完全对齐，没有偏斜。针对不同的使用场景，刃口部分还预留了局部淬火的结构区域，建模时单独划分了刃口的热处理区域，保证刃口硬度达到HRC55-60，而钳身主体部分保持较好的韧性，不会因为受力过大出现断裂。很多新手建模时容易忽略手柄的防滑纹理细节，这款模型在手柄表面做了细微的环形凸纹，既不会硌手，又能增加握持时的摩擦力，哪怕戴薄劳保手套操作也不会打滑。

　　不同于工业级大力钳的厚重设计，这款斜口钳的钳身做了轻量化的结构优化，在保证受力强度的前提下，钳身非受力区域做了局部减薄，整钳重量控制在180g左右，放在工具袋里携带不会有明显的负重感。铰接轴的端面做了铆接结构的建模，模拟实际生产中的铆压装配工艺，轴端不会突出钳身表面，避免操作时勾挂线缆或者其他工件。刃口的最前端做了微小的圆弧过渡，不是尖锐的直角，防止伸入作业区域时误刮伤周边的导线绝缘层或者精密零件表面，这个细节是很多现场维修师傅反馈的痛点，尖锐的钳头很容易在操作时戳坏周边的元器件，微小的圆弧过渡完全不影响剪切功能，却能大幅降低误操作的损伤概率。
