400×600规格低压电气控制柜结构设计

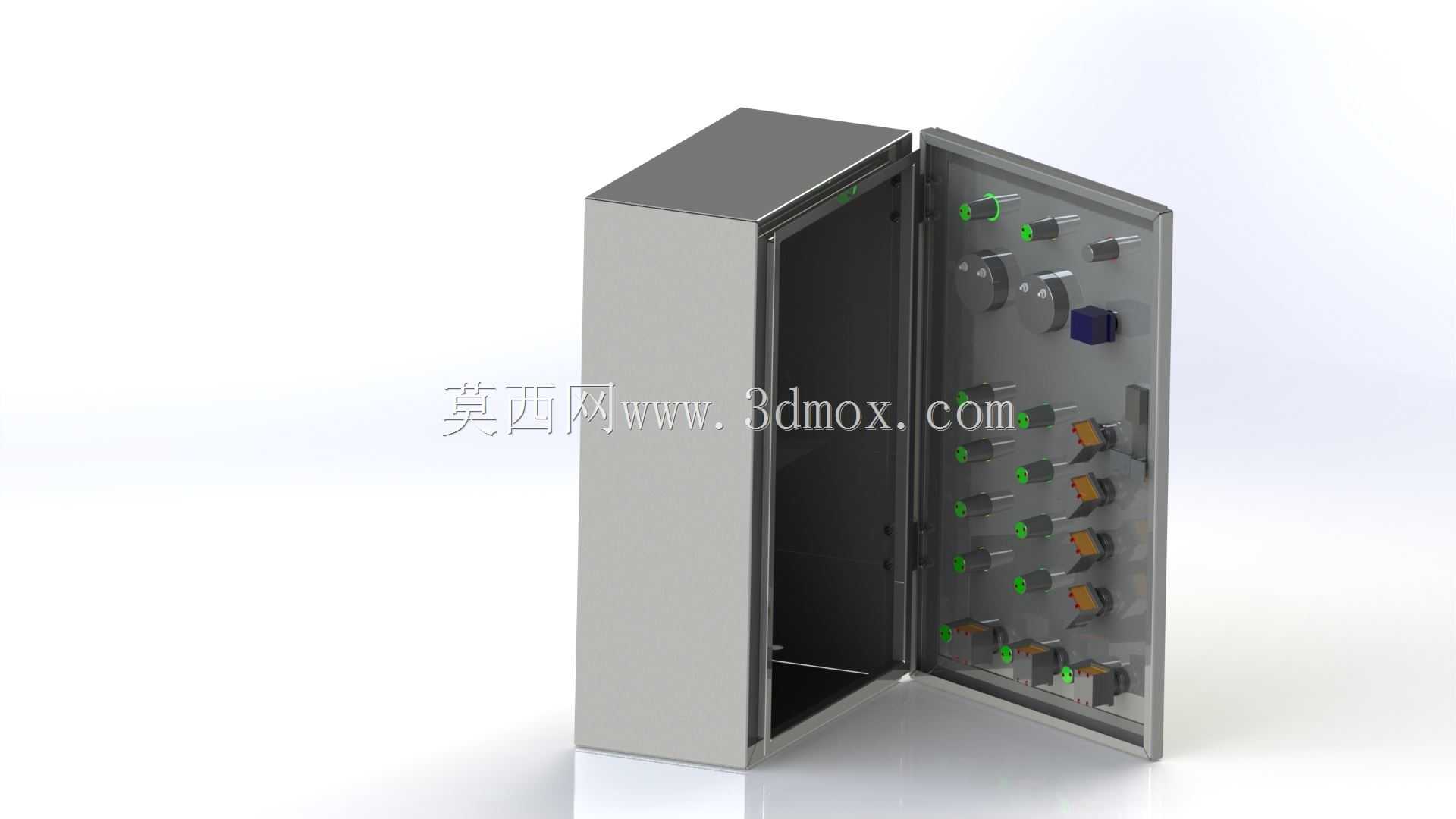

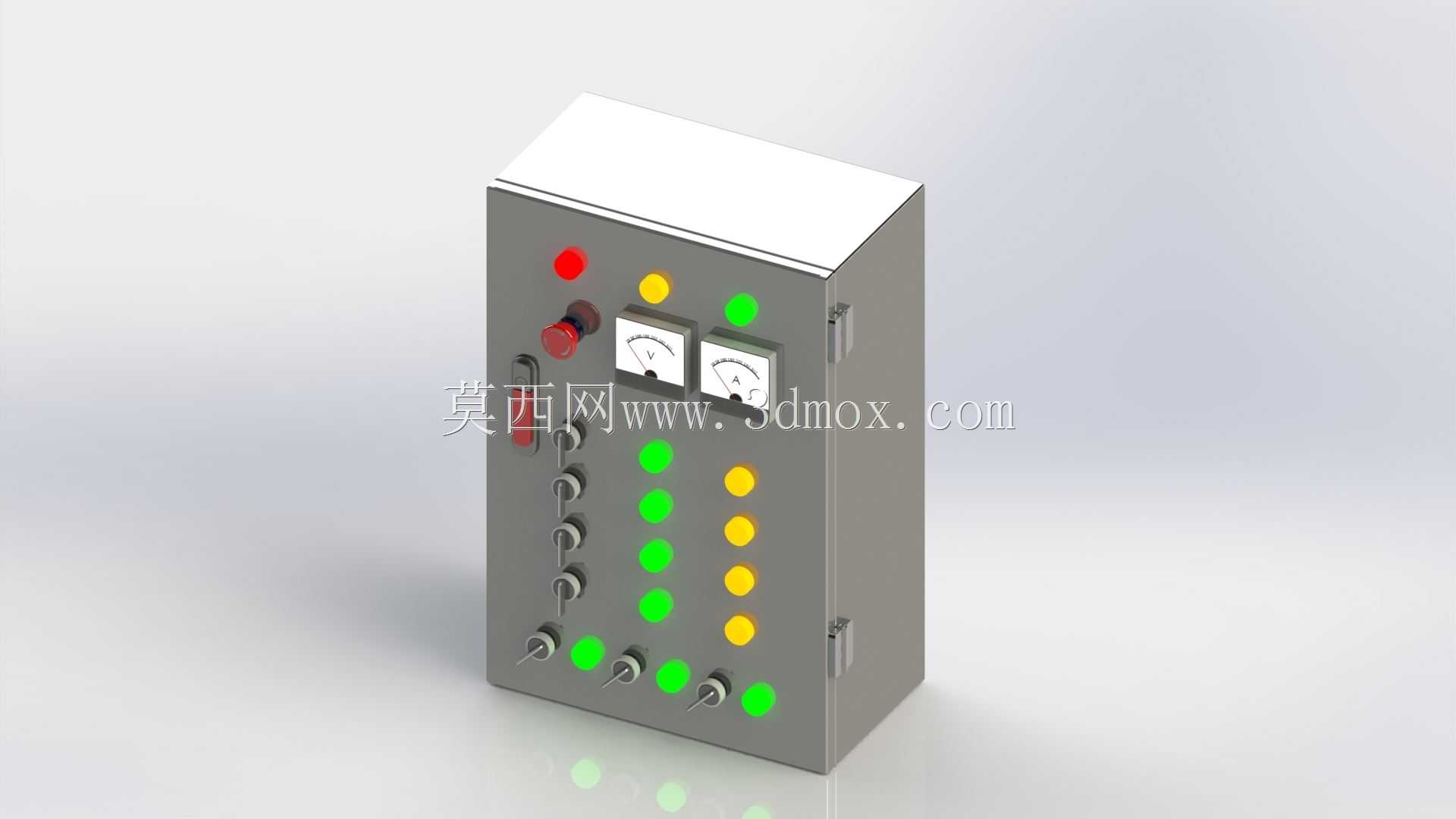

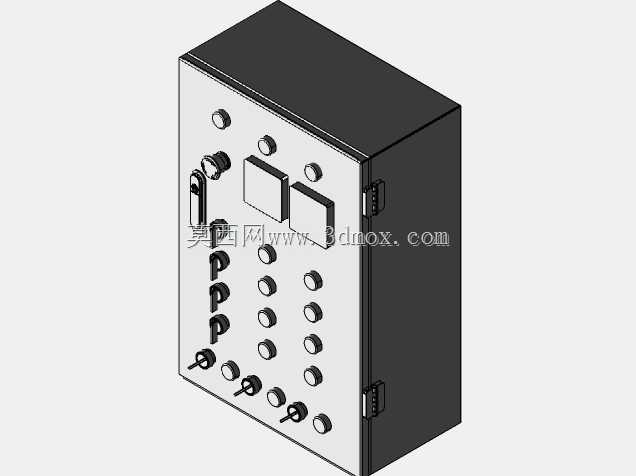

这款低压柜体的三维结构设计，首先锚定了小型工业配电、单机设备配套电控的核心应用场景，在尺寸边界上严格锁定400毫米宽度、600毫米高度的安装空间，适配车间墙面挂装、小型设备旁侧落地安装的常见布局需求，不管是生产线单机的动力配电回路集成，还是小型工位的电气控制元件集中收纳，都能匹配紧凑的安装预留空间，不会出现尺寸超差无法嵌入预留位的问题。从设计思路上看，整个柜体采用单开门侧开结构，门体与主箱体的铰接位置做了间隙预留，保证开门角度能达到120度以上，方便后期运维人员伸手操作柜内元件、排查线路故障，不会因为开门角度受限遮挡操作视线。柜内的安装板布局充分考虑了低压回路元件的排布逻辑，从进线端的主开关到分回路的断路器、接触器、接线端子，都预留了标准的安装孔位间距，符合低压电气元件的通用安装尺寸规范，不需要后期二次打孔改造就能直接完成元件装配，同时在元件排布时预留了足够的走线空间，强电回路与弱电控制回路的走线槽位做了物理分隔，避免线路干扰影响控制信号稳定性。柜体的外壳采用折边一体成型结构，拼接缝隙控制在均匀的1毫米以内，既保证了柜体的结构刚性，在挂装承重时不会出现壳体变形，也能满足常规工业场景的防护要求，阻挡日常的灰尘飞溅、少量溅水侵入柜内影响元件寿命。门体内侧的元件安装位做了凸起加强筋设计，避免在门体上安装操作按钮、指示灯时出现门板凹陷，同时门体与箱体的接触位置预留了密封胶条的安装槽，装配密封胶条后能进一步提升柜体防护等级。在安装边界的考量上，柜体背部预留了标准的挂装孔位，孔位间距符合通用电气柜挂装的尺寸规范，不管是挂装在墙面的承重槽钢上，还是配套安装在小型设备的机架侧面，都能直接对齐安装孔，不需要额外加工转接件；柜体底部预留了进出线的敲落孔位，不同方向的进线需求都能通过敲落对应位置的孔位实现，不用现场切割柜体破坏防护结构。整个结构设计没有冗余的多余结构，所有的折弯、开孔都围绕低压配电的实际使用需求展开，既保证了柜体本身的结构强度，也最大化利用了400×600的有限内部空间，能容纳常规小型低压配电场景所需的全部电气元件，不会出现空间浪费或者元件排布拥挤无法接线的问题，同时兼顾了生产加工的工艺性，所有折边角度都是标准90度，不需要特殊的折弯模具就能完成加工，有效降低柜体的生产制造成本。
