带配重块的三档变速传动结构

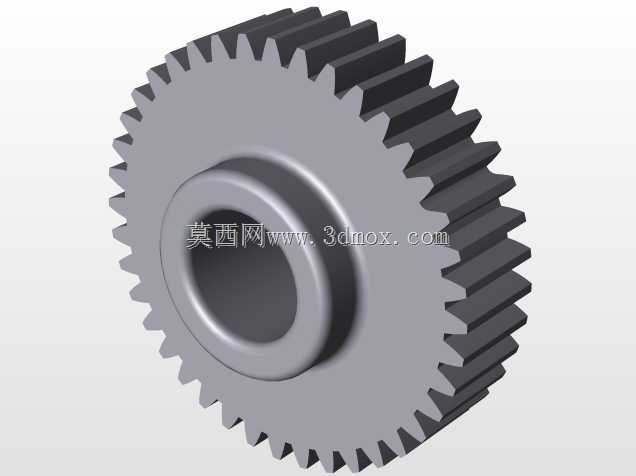

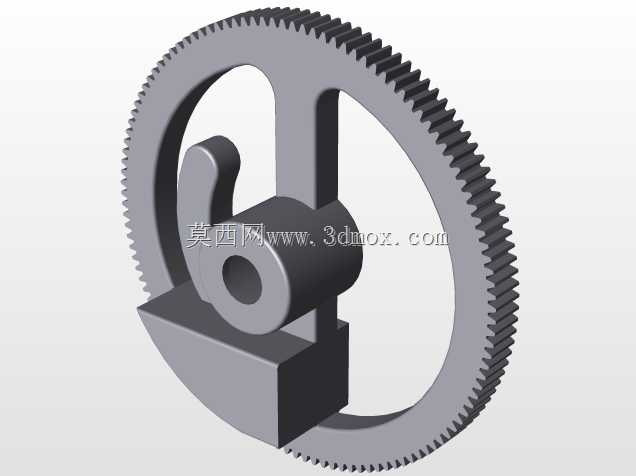

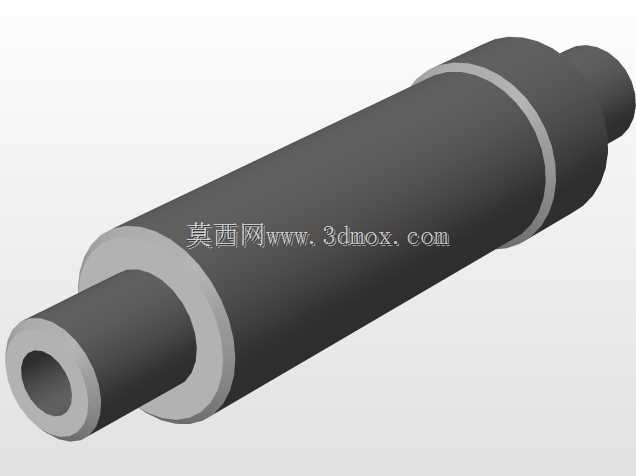

这套三档变速结构的核心设计逻辑，是通过在三个传动齿轮上集成配重块，利用旋转过程中配重产生的离心力与转动惯量，提升高转速工况下的传动稳定性与输出强度，区别于常规依靠滑移齿轮切换传动比的变速结构，该设计在传动路径上做了配重集成，不需要额外加装飞轮类储能部件，就能在档位切换后快速进入稳定输出状态，适配对转速响应、输出扭矩稳定性有要求的小型动力传输场景。从实际应用场景来看，这类带配重的三档变速结构可直接集成在手持动力工具、小型台式加工设备、轻型输送装置的动力输出端，不同档位对应不同的输出转速与扭矩区间，低速档可适配大负载的钻削、拧紧作业，中速档适配常规的物料输送、部件进给动作，高速档可适配小负载的抛光、打磨类作业，三个档位的传动比经过匹配设计，切换过程中齿轮啮合侧隙控制在合理范围，不会出现跳档、打齿的问题。结构设计上，长条形的主轴作为核心承载部件，穿过变速机构的安装基座，齿轮组与配重块采用同轴安装方式，配重块的偏心距经过反复校核，既保证旋转时的惯量储备足够抵消负载波动带来的转速冲击，又不会因为偏心量过大导致主轴径向载荷超标，安装基座采用半包络结构包裹齿轮啮合区域，既可以预留润滑脂的存储空间，减少传动过程中的磨损，也能避免外部碎屑进入啮合区造成齿轮卡滞。外形尺寸方面，主轴的伸出长度可根据实际安装场景做适配调整，安装基座的连接位预留了标准的螺栓固定孔，可直接固定在设备的动力仓安装面上，不需要额外做转接支架，安装边界上主轴两端的径向跳动公差控制在常规传动部件的允许范围内，和动力源输出轴、工作端执行部件的连接可采用常规的键连接或者顶丝固定方式，装配难度低，后期维护时只需要拆开基座侧盖就能完成齿轮检查、润滑脂补充的操作，不需要完全拆解整个传动链路。在传动效率上，因为配重块和齿轮集成设计，减少了额外的传动部件，整体传动损耗比带独立飞轮的变速结构更低，高转速运转时的振动幅度也控制在合理区间，不会因为配重的存在导致设备整体共振，三个档位的切换通过外部的拨叉机构推动对应齿轮滑移实现，拨叉的行程和齿轮的啮合长度做了匹配，不会出现啮合不到位或者过度啮合导致的齿轮磨损加剧问题。
