直升机用涡轮轴发动机剖视结构展示

在航空动力装备领域，涡轮轴发动机是直升机动力系统的核心选型，区别于涡喷、涡扇发动机的推力输出逻辑，这类动力装置的核心设计目标是将燃气做功的绝大部分能量转化为轴功率输出，而非直接产生喷射推力，适配旋翼系统的扭矩需求。从实际应用场景来看，这类动力装置除了作为直升机的主动力源，也会被应用在部分垂直起降固定翼飞行器、地面辅助动力单元、小型分布式发电站的动力核心，其输出轴可通过减速机构连接负载，适配不同转速、扭矩的输出要求。

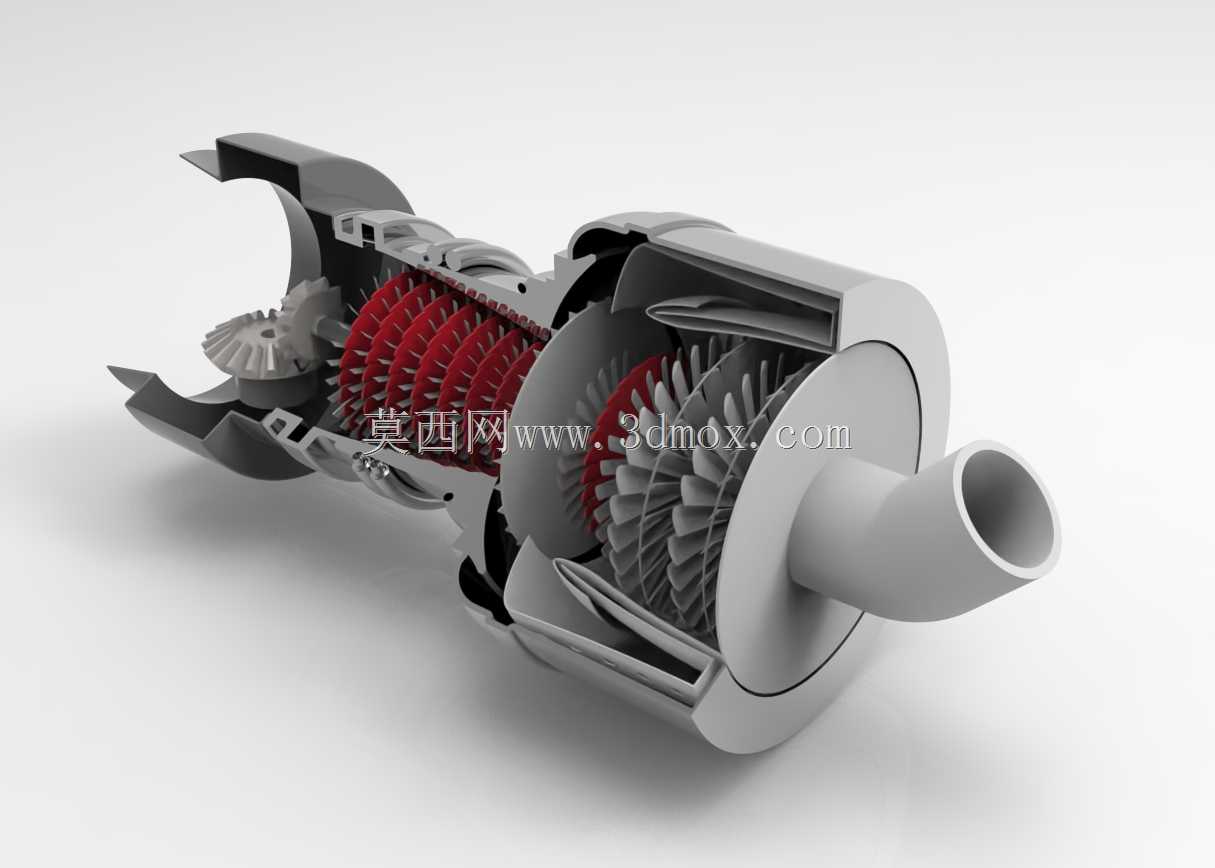

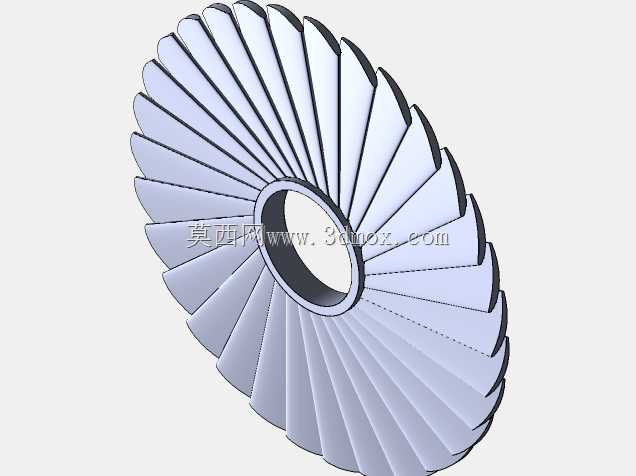

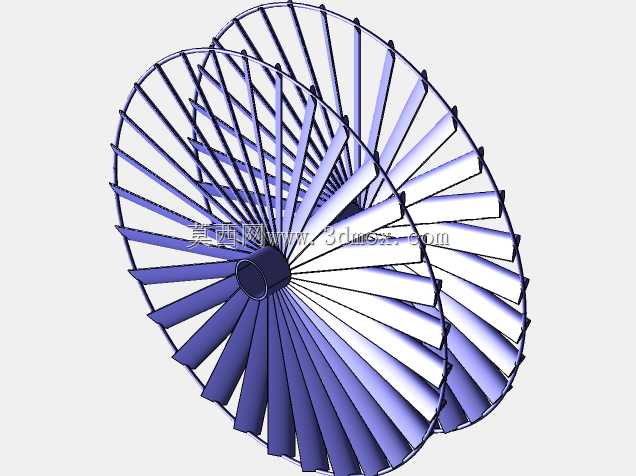

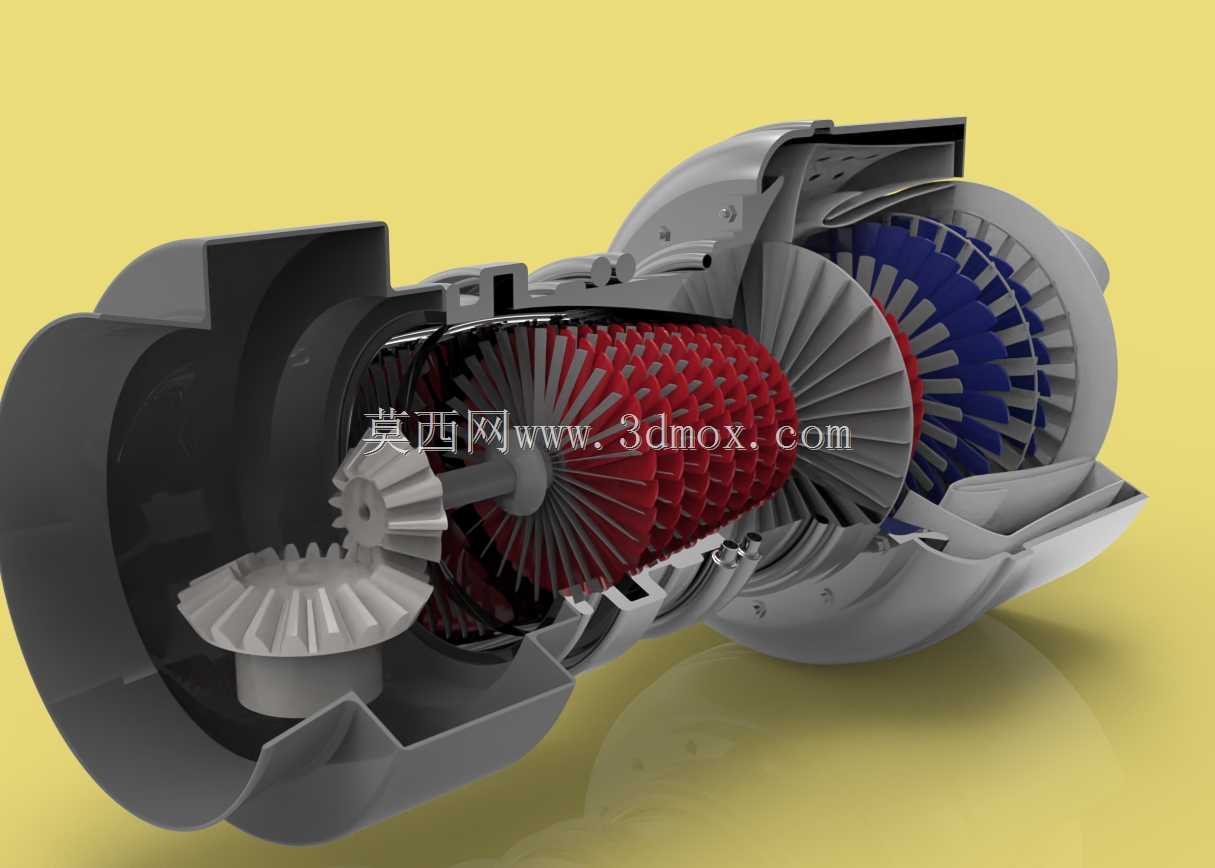

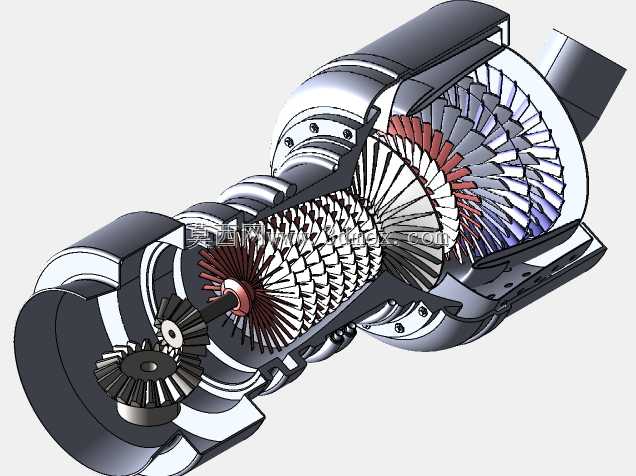

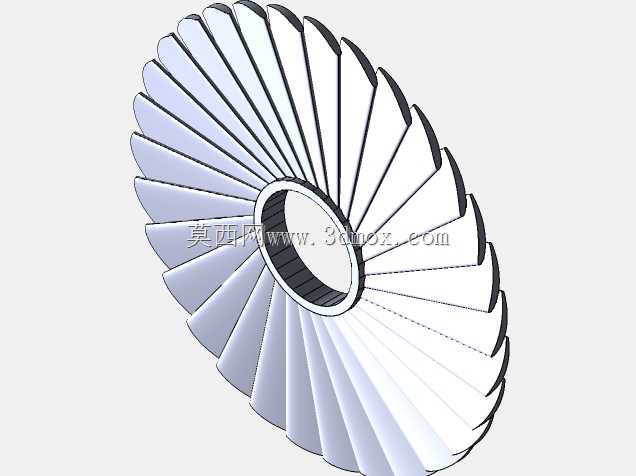

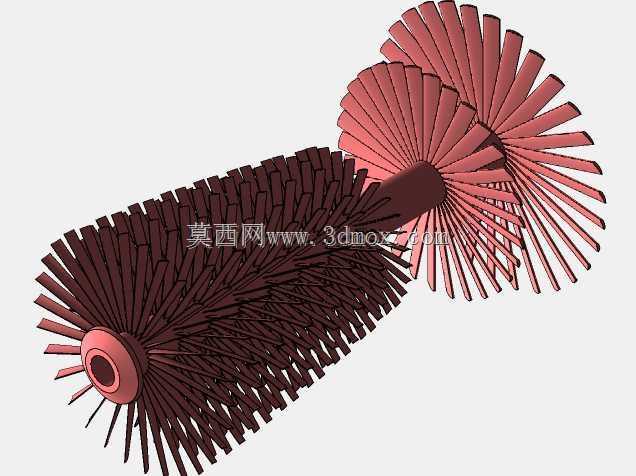

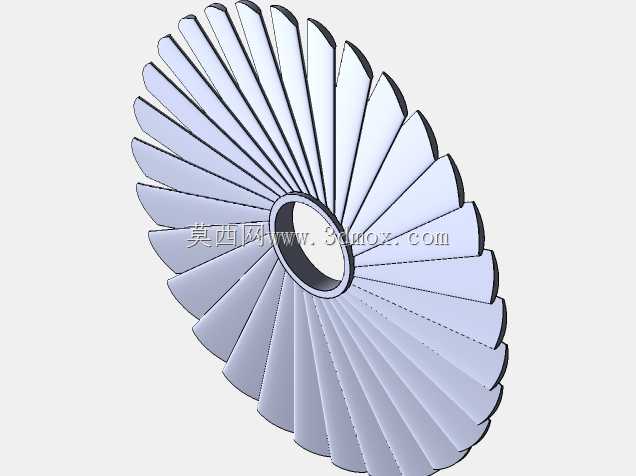

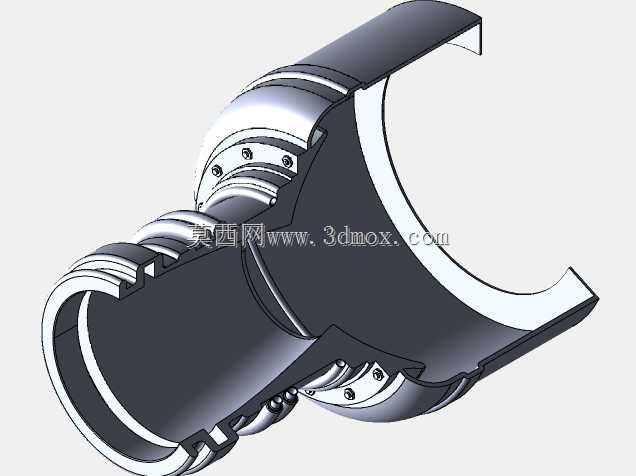

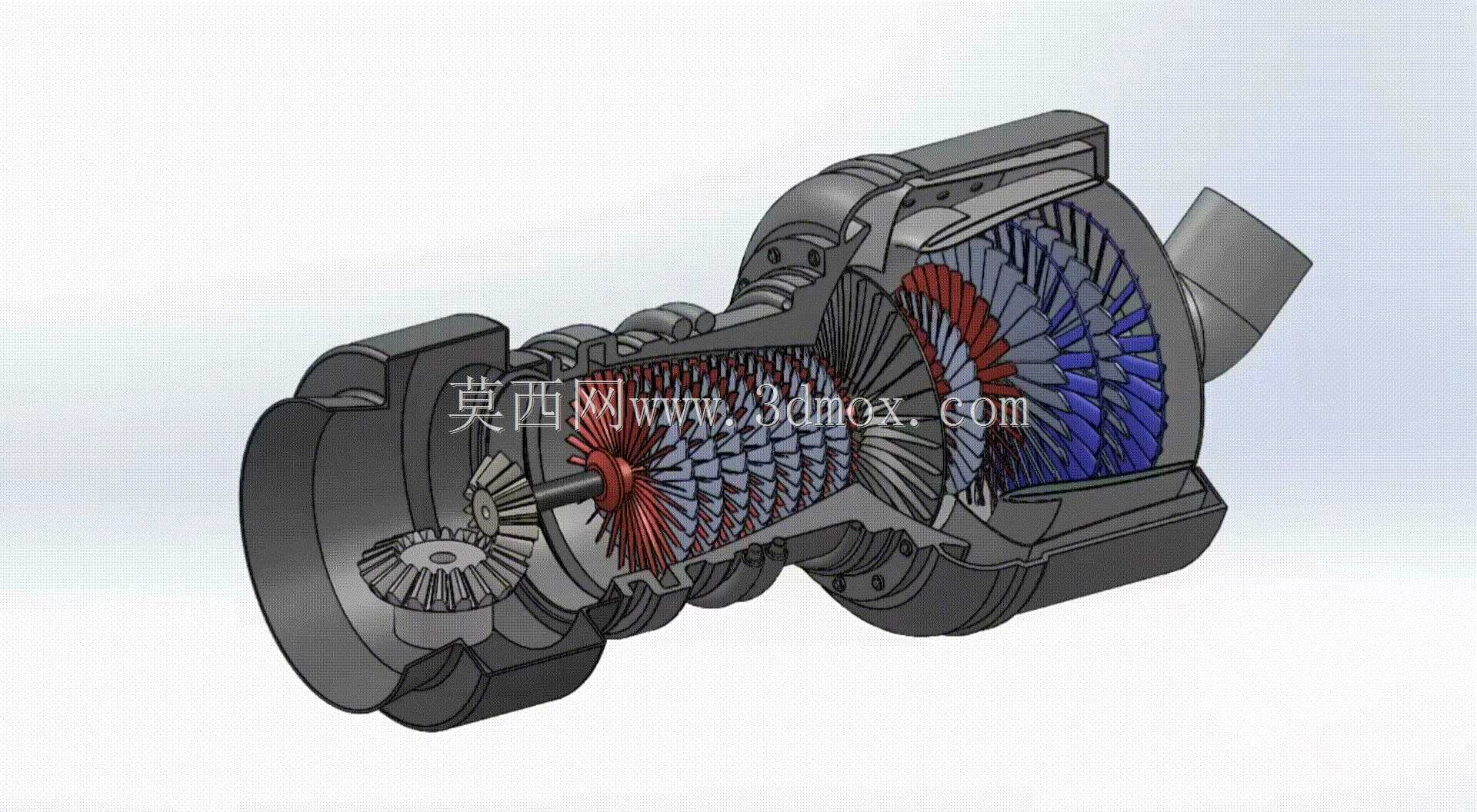

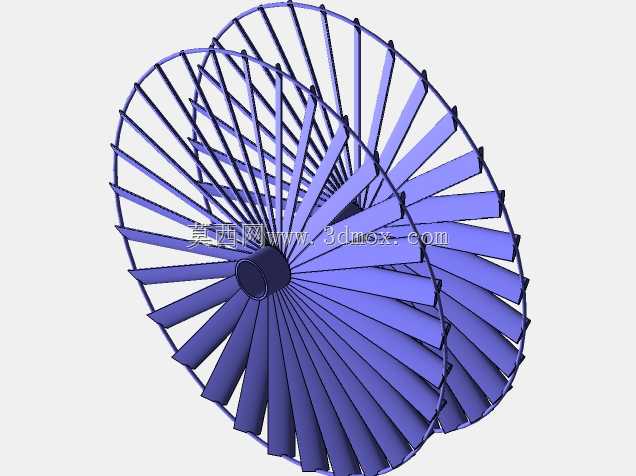

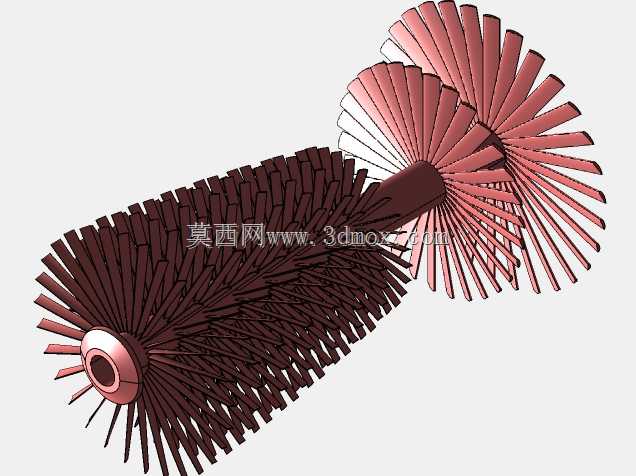

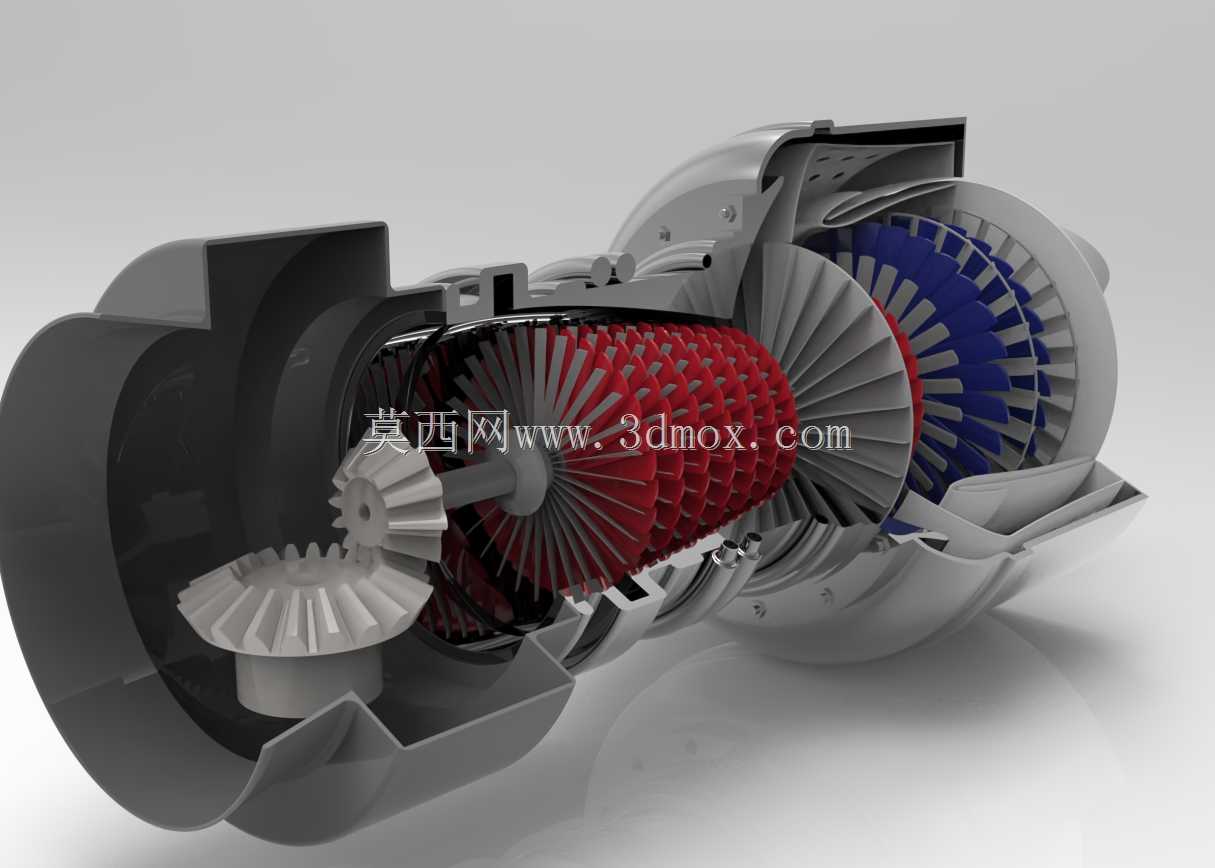

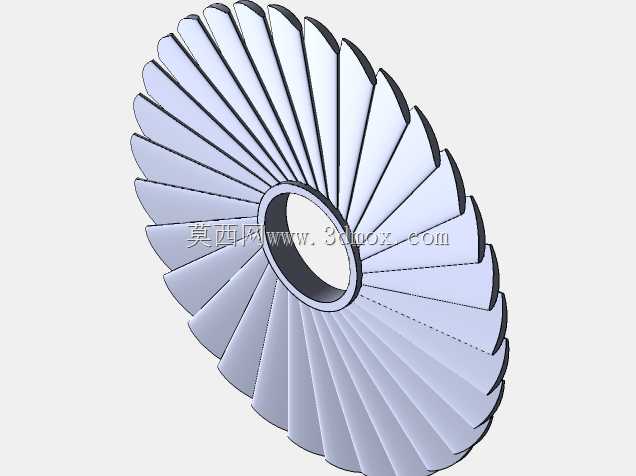

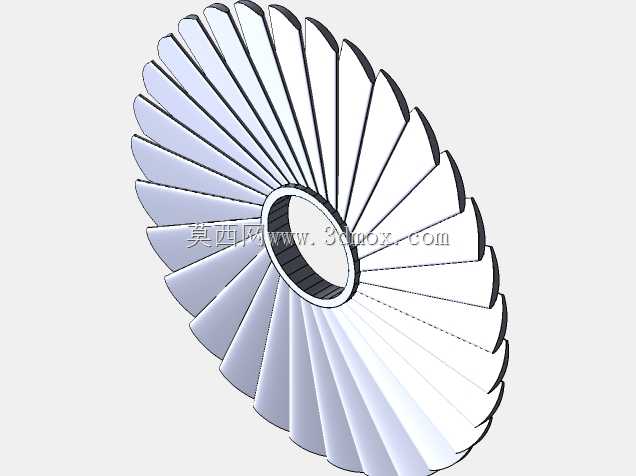

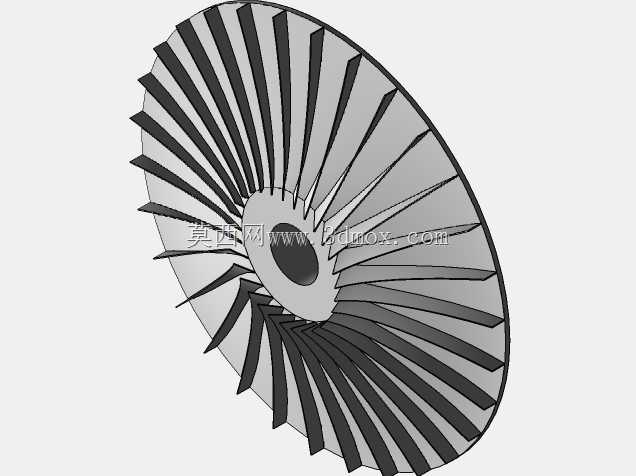

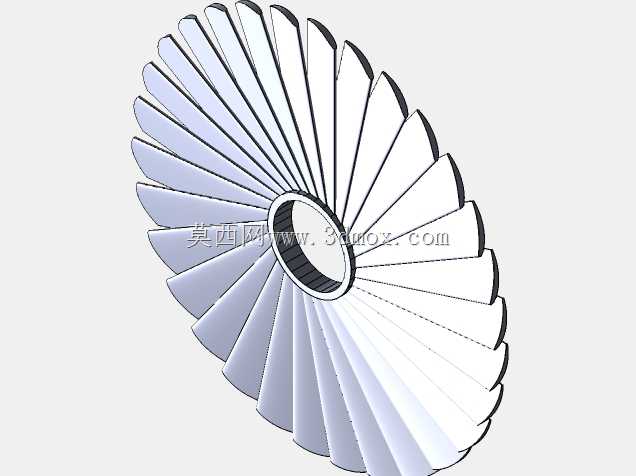

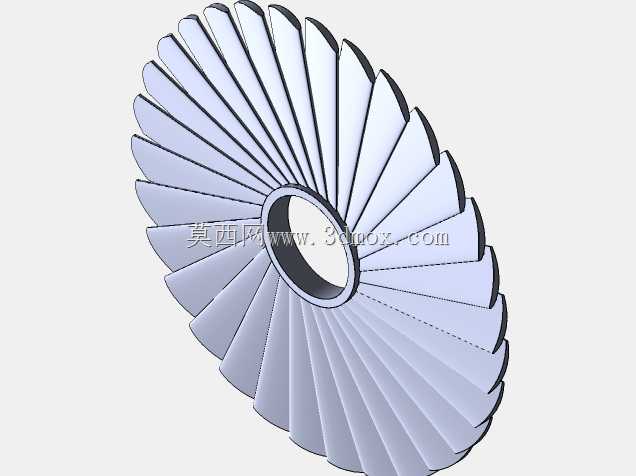

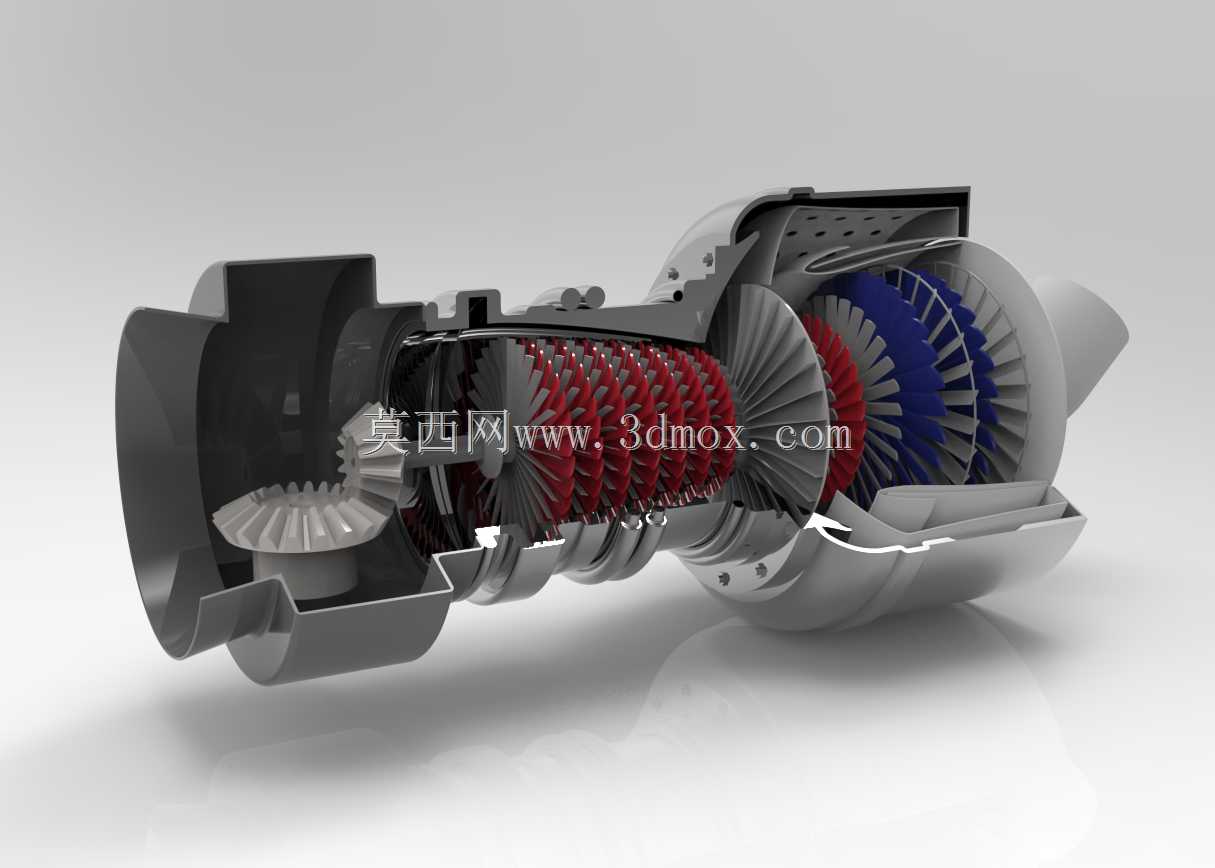

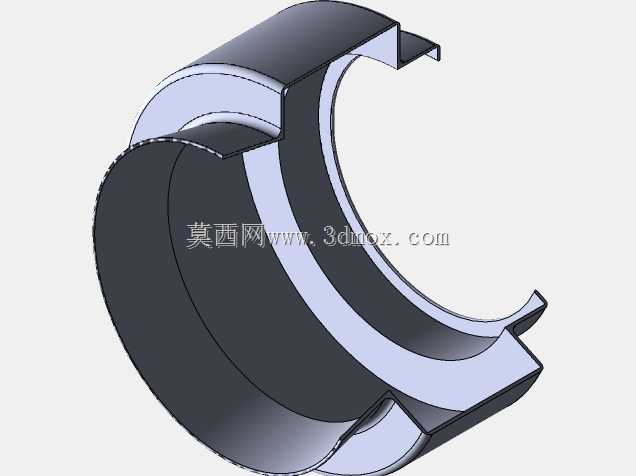

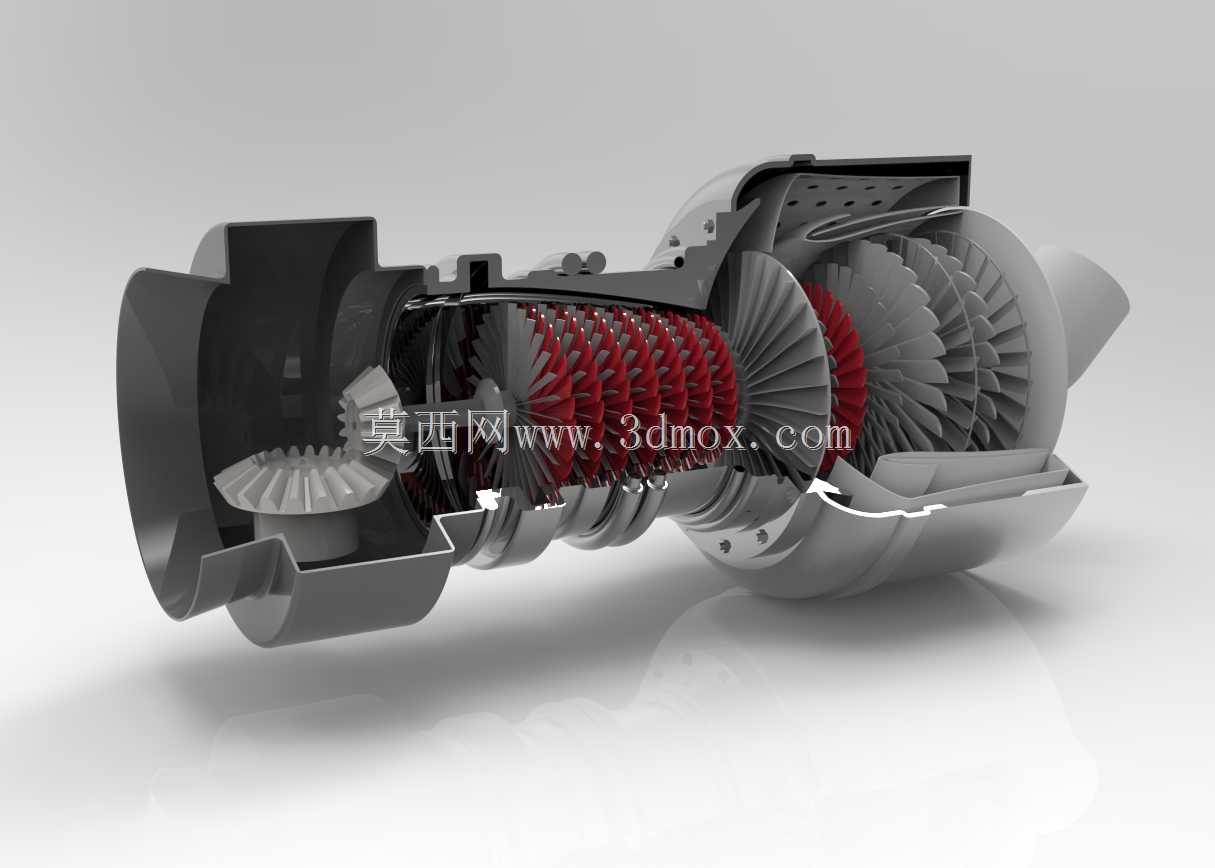

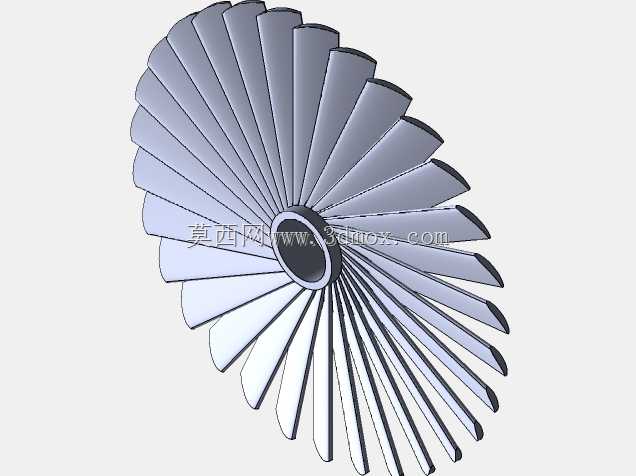

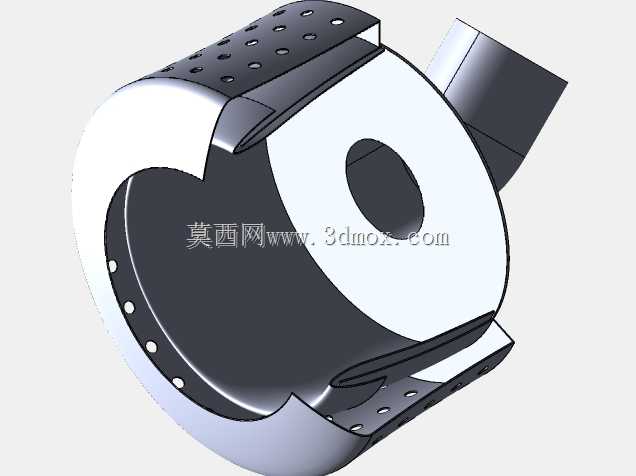

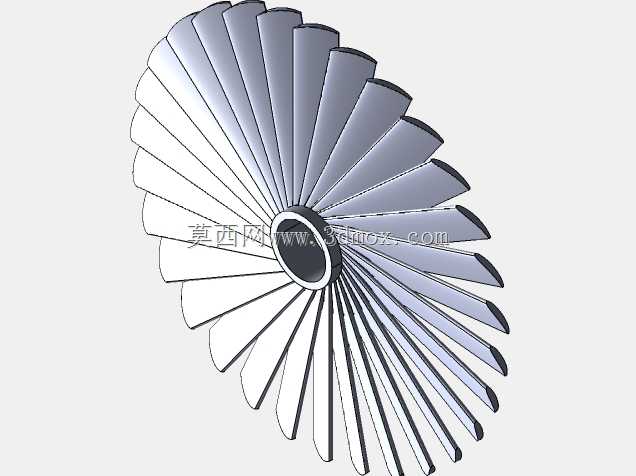

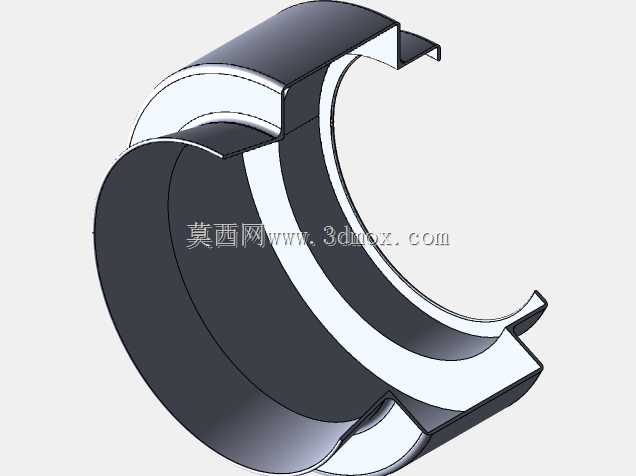

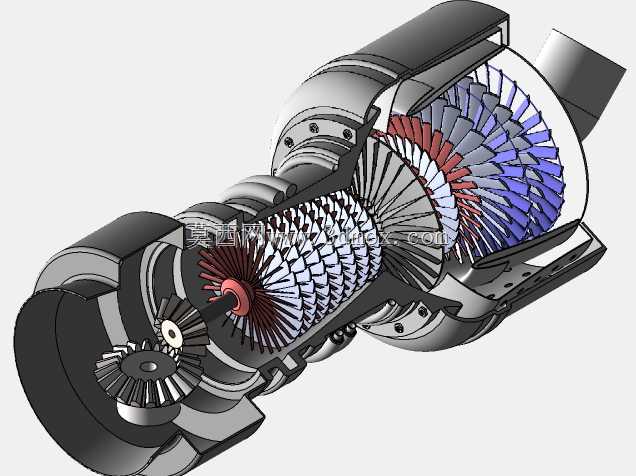

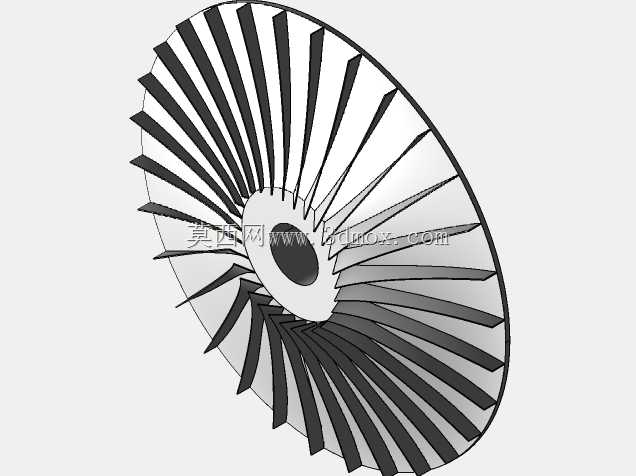

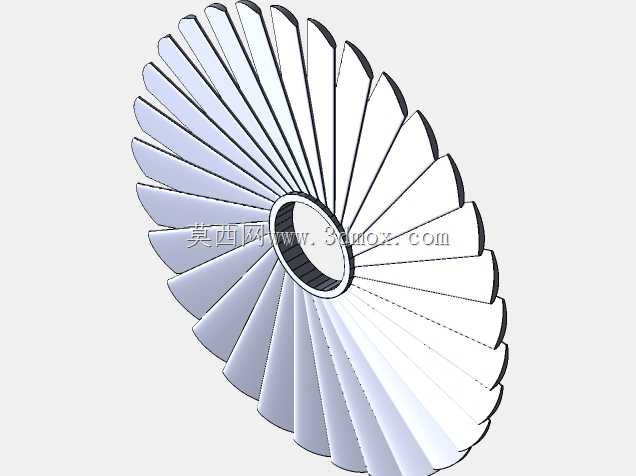

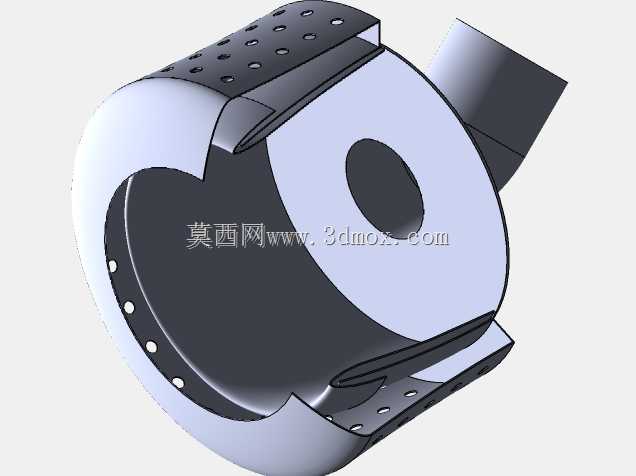

从结构设计逻辑来看，该剖视模型完整还原了涡轮轴发动机的核心流道与传动链路：前端进气道经过型面优化，可在大迎角飞行、侧风工况下保证进气均匀性，避免压气机端出现气流畸变引发喘振；压气机段采用多级轴流加离心的组合结构，兼顾小尺寸下的压比提升效率，每一级叶片的叶型都经过气动校核，保证气流在逐级压缩过程中压力稳定提升，减少流动损失；燃烧室采用环形回流结构，在有限的轴向尺寸内完成燃油与高压空气的充分混合、稳定燃烧，火焰筒壁面设计有气膜冷却孔，避免高温燃气直接冲刷壁面导致材料超温失效；燃气涡轮与动力涡轮采用分轴设计，燃气涡轮负责驱动压气机维持自身工作循环，动力涡轮则通过独立的传动轴连接前端减速齿轮箱，将扭矩输出给外部负载，这种分轴结构可以让动力涡轮的转速不受压气机工作转速的约束，适配旋翼变工况下的转速调整需求，提升动力响应特性。

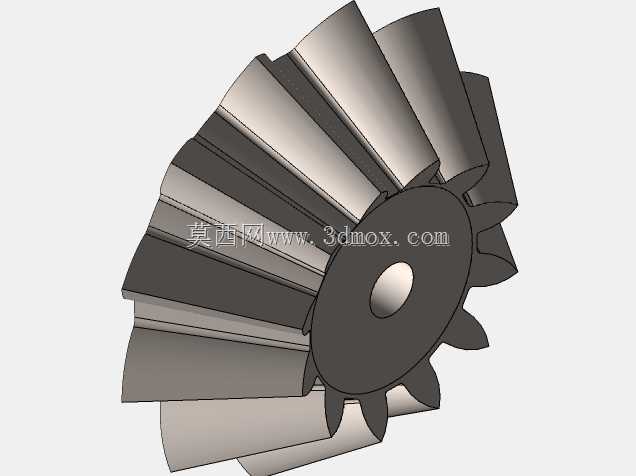

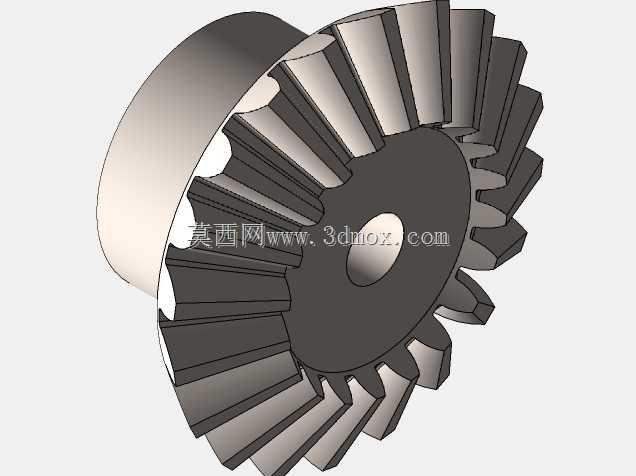

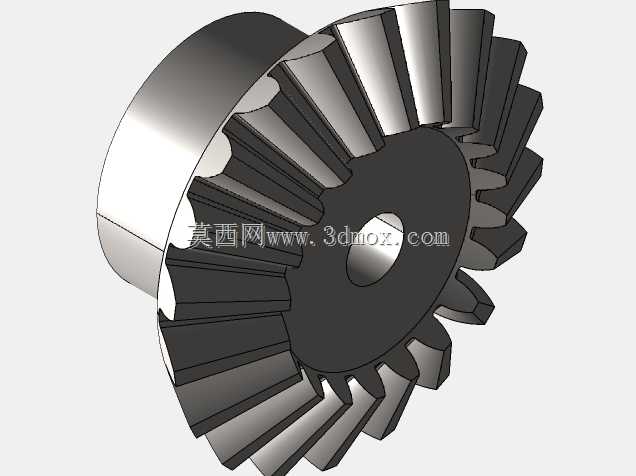

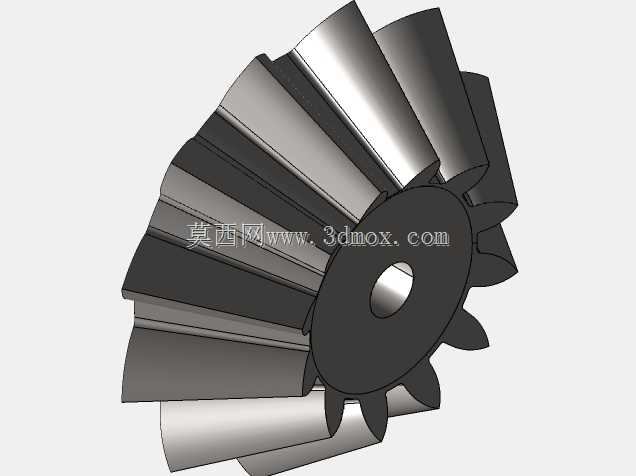

从安装边界与尺寸适配角度，这类动力装置在整机布局时需要预留足够的维护空间，尤其是热端部件的检修通道、燃油管路与滑油管路的排布空间，进气道前端需要预留防尘、防冰装置的安装位置，输出轴端需要与减速器输入端保证同轴度公差，避免运行过程中出现附加振动；排气段的朝向需要避开机身结构与机载设备，防止高温排气灼烧结构件、影响设备工作温度。模型中还原的内部齿轮箱采用锥齿轮换向结构，可将动力涡轮的轴向输出转换为垂直方向的扭矩输出，适配直升机旋翼的安装位置，齿轮组的润滑通道、轴承支撑位都做了等比例还原，可用于动力系统的原理教学、结构装配演示，也能作为新型动力装置方案设计时的参考基准，帮助设计人员快速梳理内部流道、传动链路的布局逻辑，校核各部件之间的安装干涉问题。
