立式螺旋土壤钻孔设备结构设计

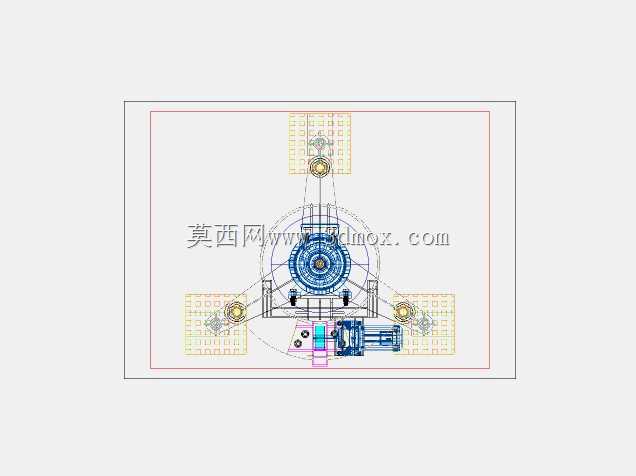

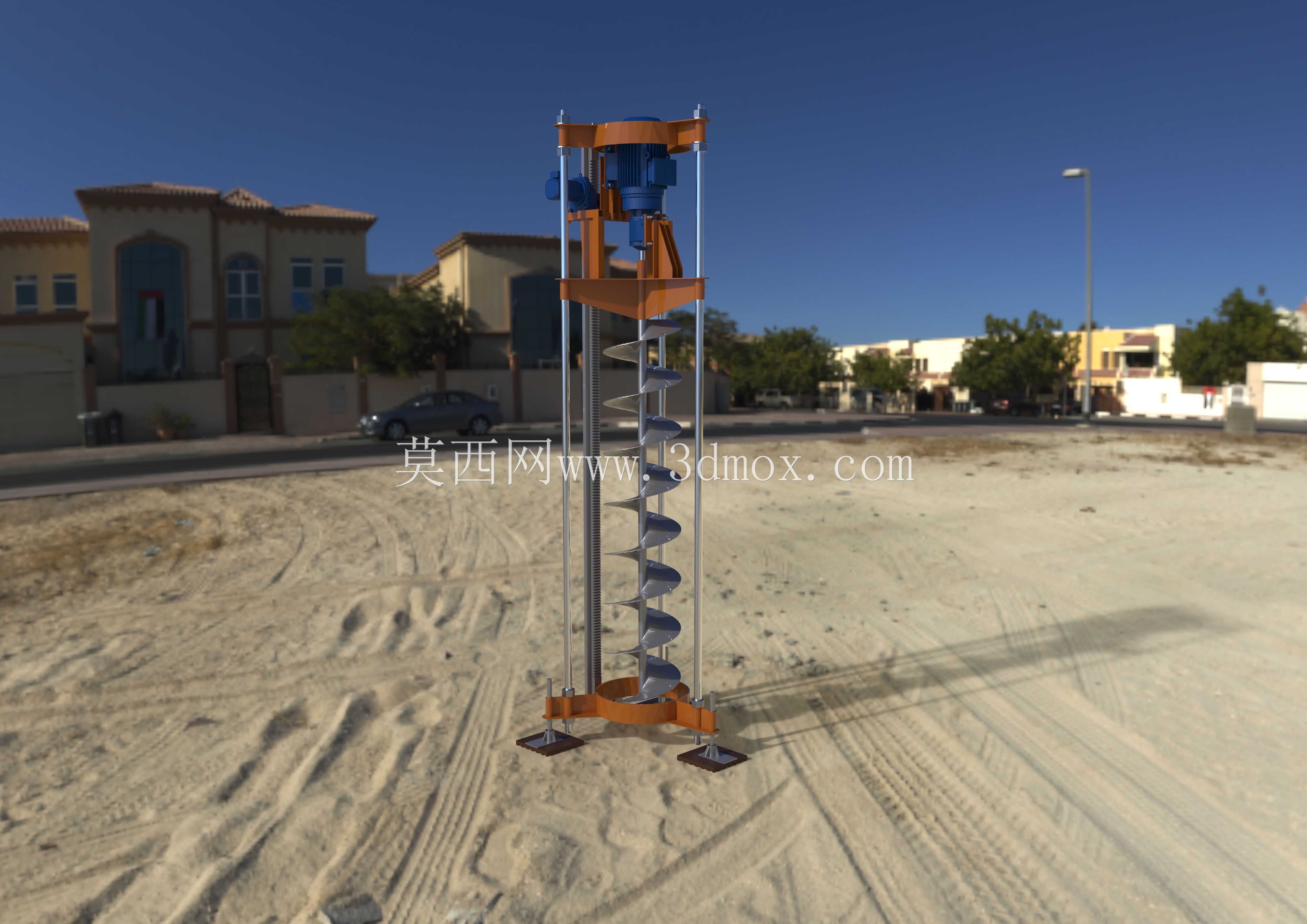

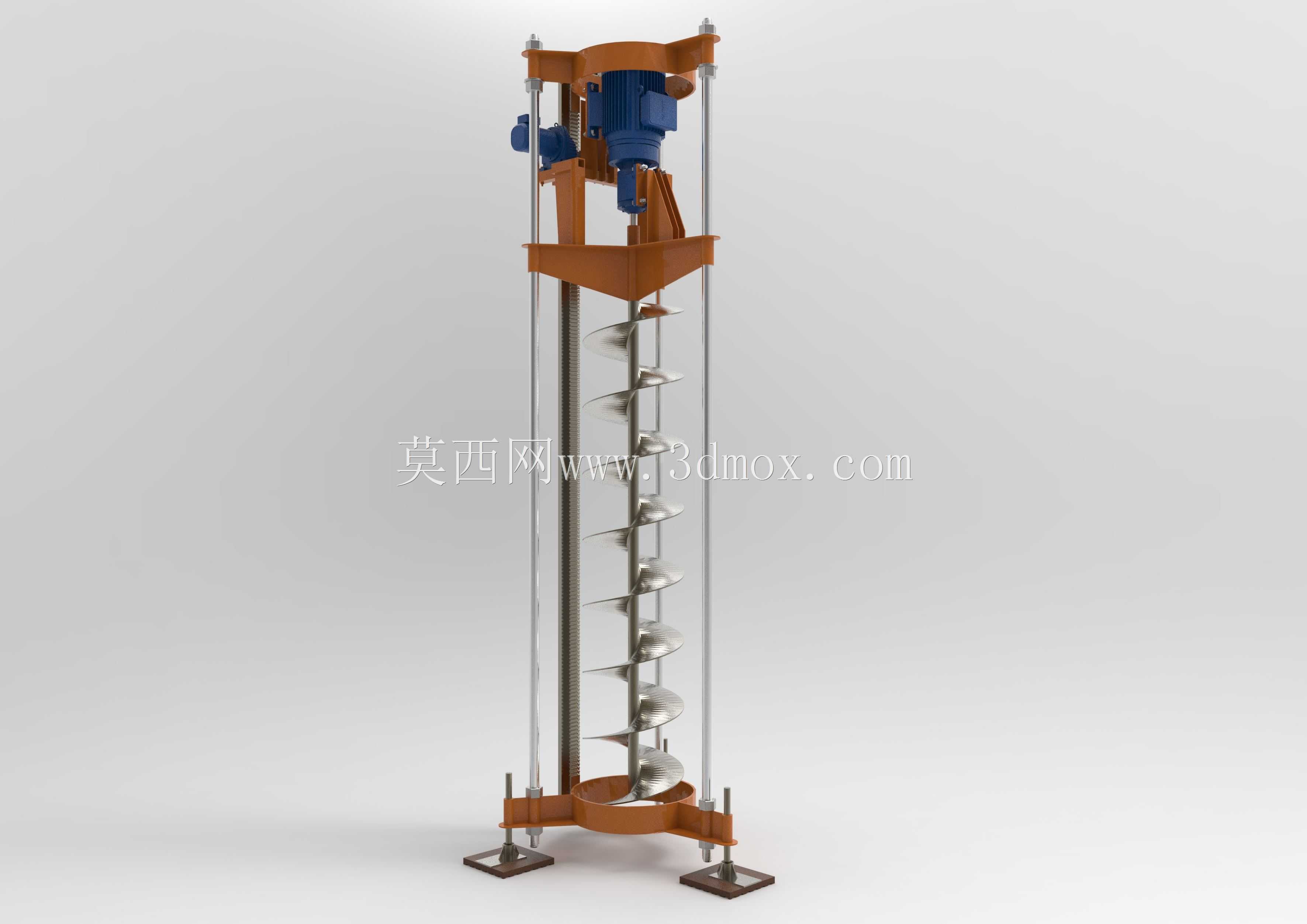

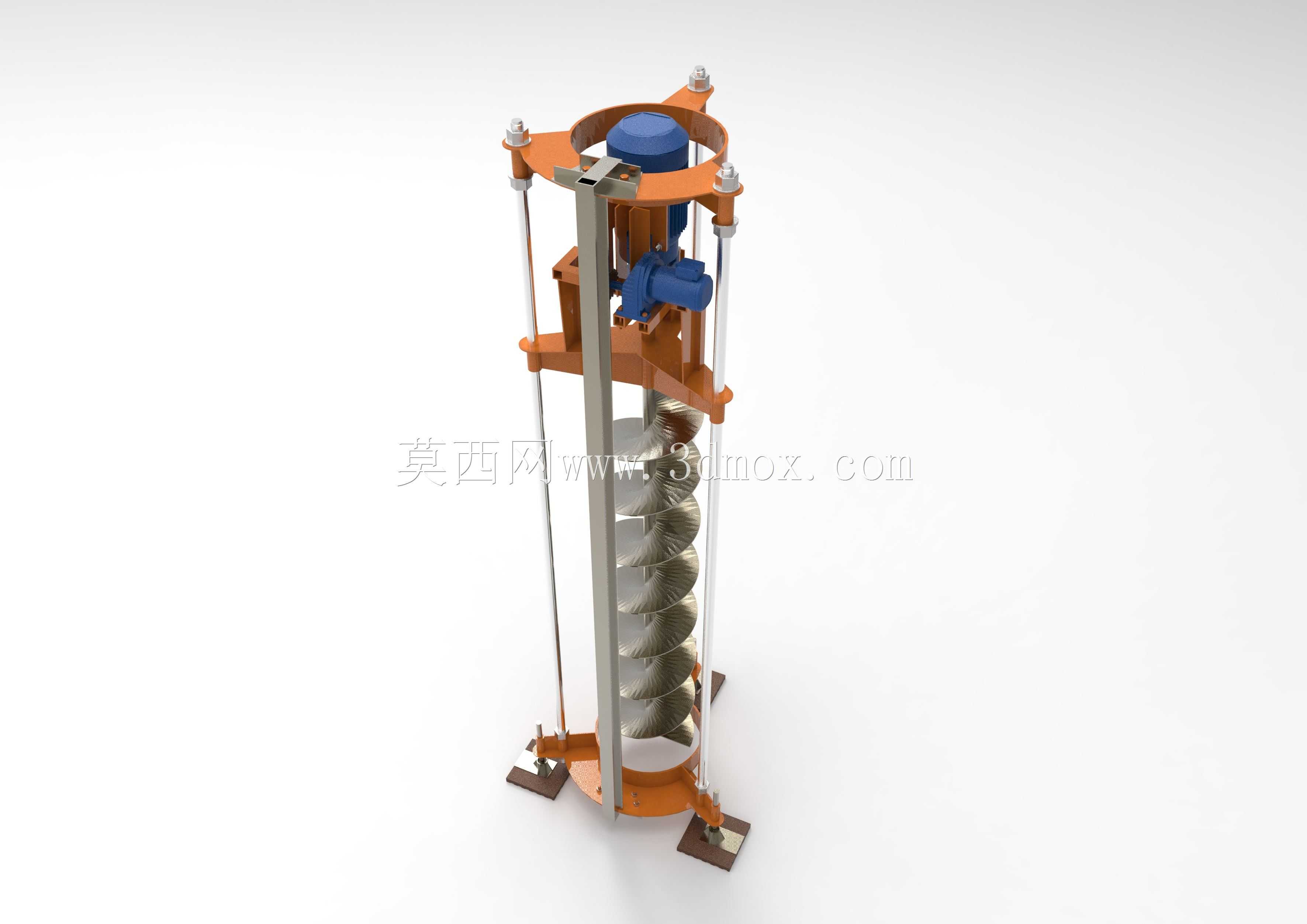

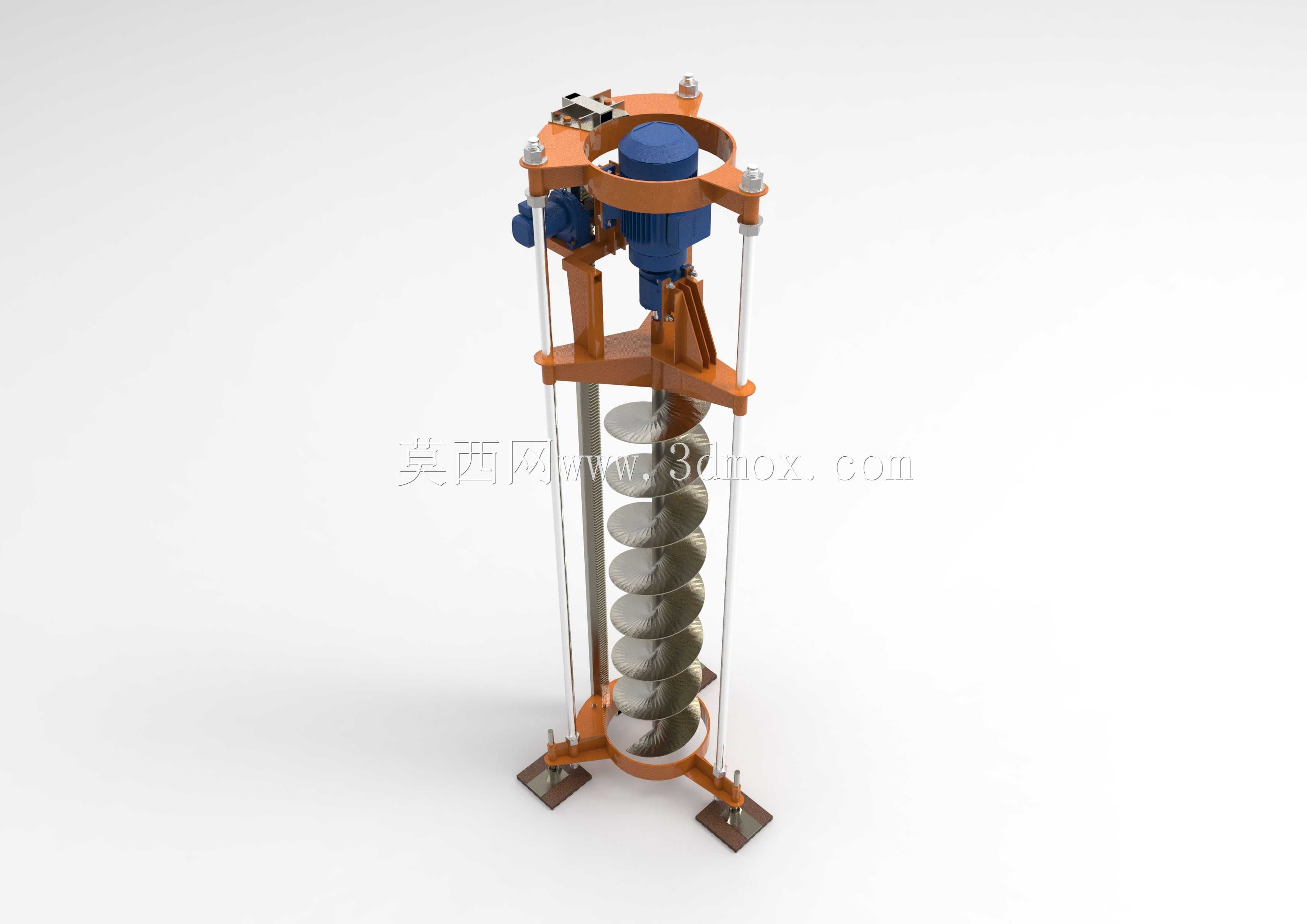

这款立式螺旋钻孔设备主要面向浅层土壤成孔作业场景，在农林种植、光伏桩基施工、小型地基预处理、围栏立杆钻孔等场景中都能适配，相比手持地钻设备，立式框架结构能提供更稳定的钻进导向，避免人工操作时的孔位偏斜问题，作业精度与成孔垂直度更有保障。设备核心钻进部件为连续螺旋叶片钻杆，钻进过程中可通过螺旋叶片的旋转输送作用，将切削下的土壤自动沿叶片导程排出孔外，无需额外提钻排渣，单次钻进即可完成成孔作业，作业效率适配100mm至400mm直径范围的成孔需求，可覆盖多数浅层钻孔的工况要求。从结构设计逻辑来看，设备采用双导柱立式框架布局，顶部安装驱动单元，包含动力电机与减速传动组件，为钻杆提供额定转速与钻进扭矩，动力输出端直接连接螺旋钻杆，减少传动链的功率损耗。导柱采用光滑圆钢材质，搭配滑动导向支座连接钻杆进给托架，进给过程中托架可沿导柱垂直上下滑动，保证钻杆始终保持垂直进给姿态，避免钻杆受侧向力出现弯曲变形。底部设置可调式支撑脚，作业时可通过调整支撑脚的伸出长度，适配不平整的作业地面，保证设备整体处于水平状态，进一步保障成孔的垂直度。设备的进给依靠钻具自身重量与旋转切削的进给量配合，无需额外施加过大的人工下压力，框架顶部设置的限位结构可限制钻杆的最大进给深度，避免超程钻进损坏设备部件。驱动单元外侧设置防护壳体，避免作业过程中飞溅的泥土进入传动部件，延长设备维护周期。整体结构采用模块化设计思路，驱动组件、导柱框架、钻杆部件、支撑脚均可快速拆分，便于转场运输，适配野外分散作业的转场需求。在安装边界上，设备作业时需保证底部支撑脚与地面完全贴合，支撑范围覆盖钻杆中心周围的平整区域，作业前需确认地下无管线、石块等硬质障碍物，避免钻杆切削到硬物出现叶片崩损或卡钻问题。钻杆与输出轴采用快拆连接结构，可根据成孔直径需求更换对应规格的螺旋钻杆，无需改动主体框架结构，拓展设备的作业适配范围。导向支座处设置润滑注油点，定期加注润滑脂可降低滑动摩擦阻力，保证进给动作顺畅，减少部件磨损。
