锯木厂供能卧式蒸汽机结构设计

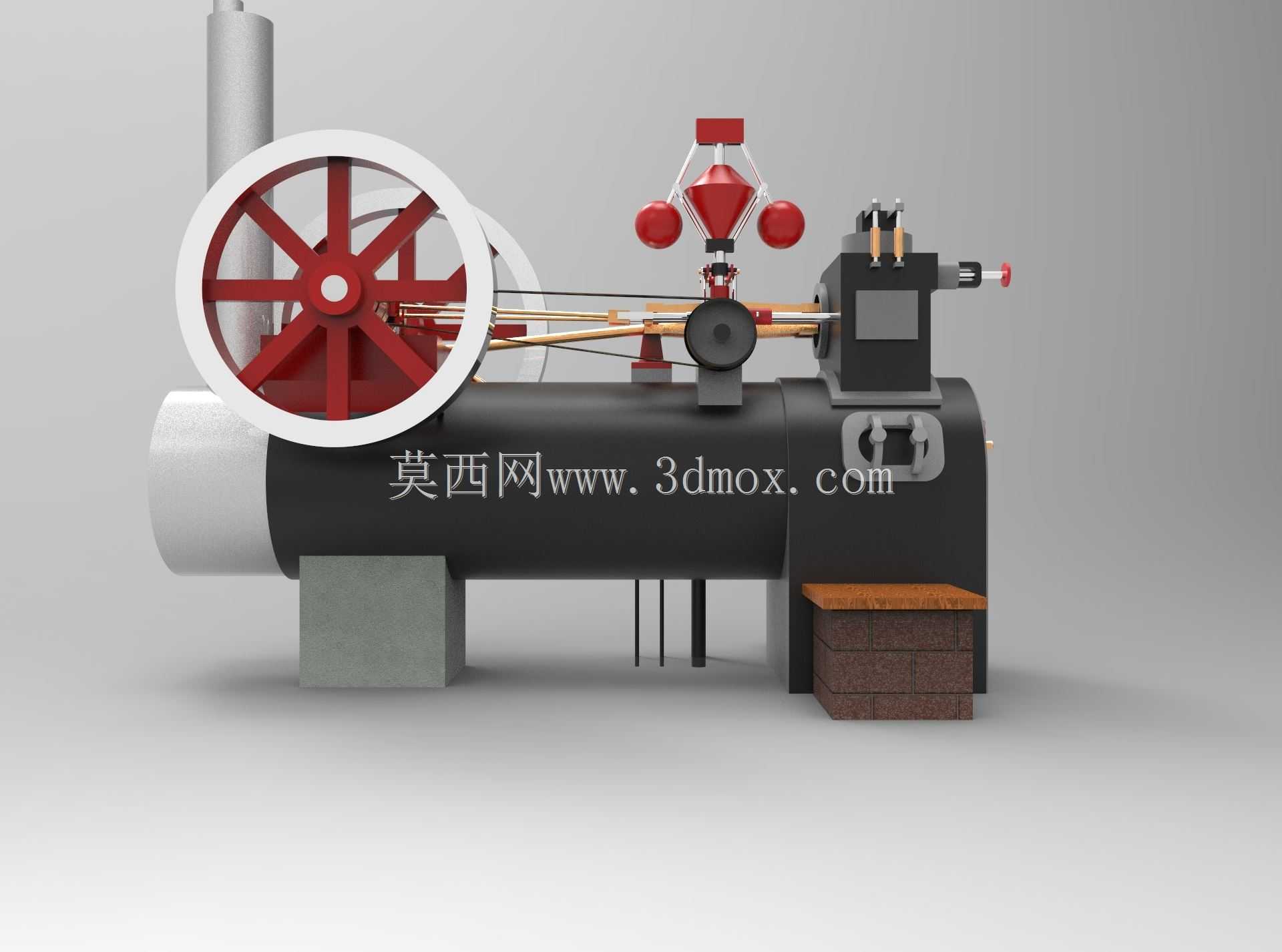

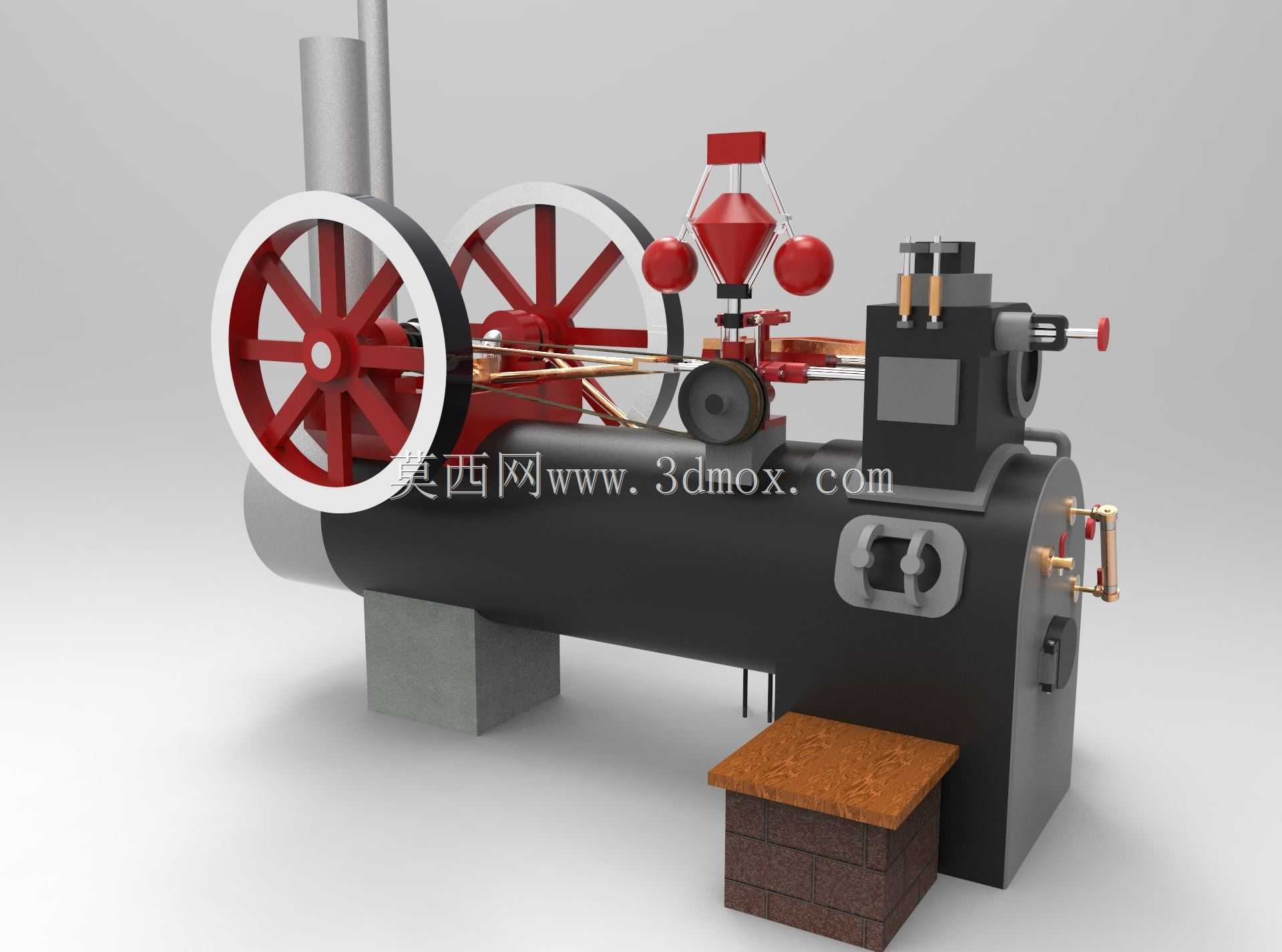

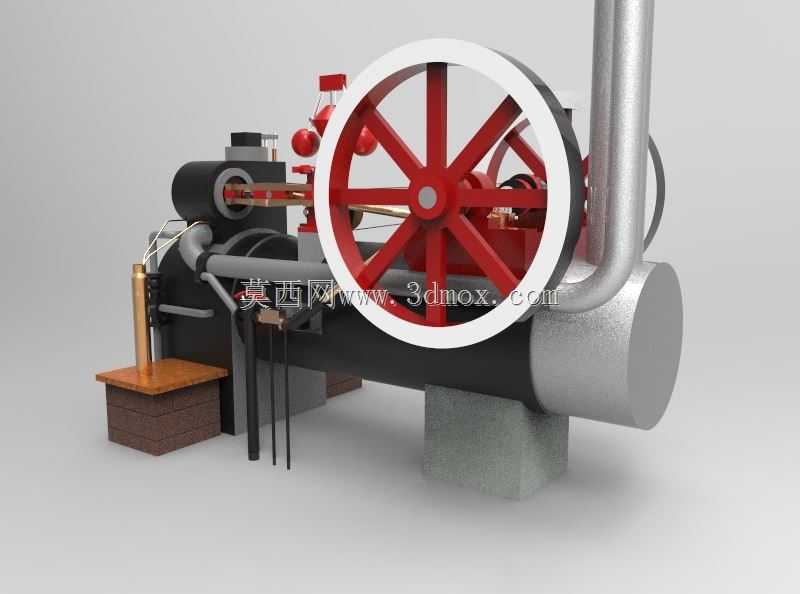

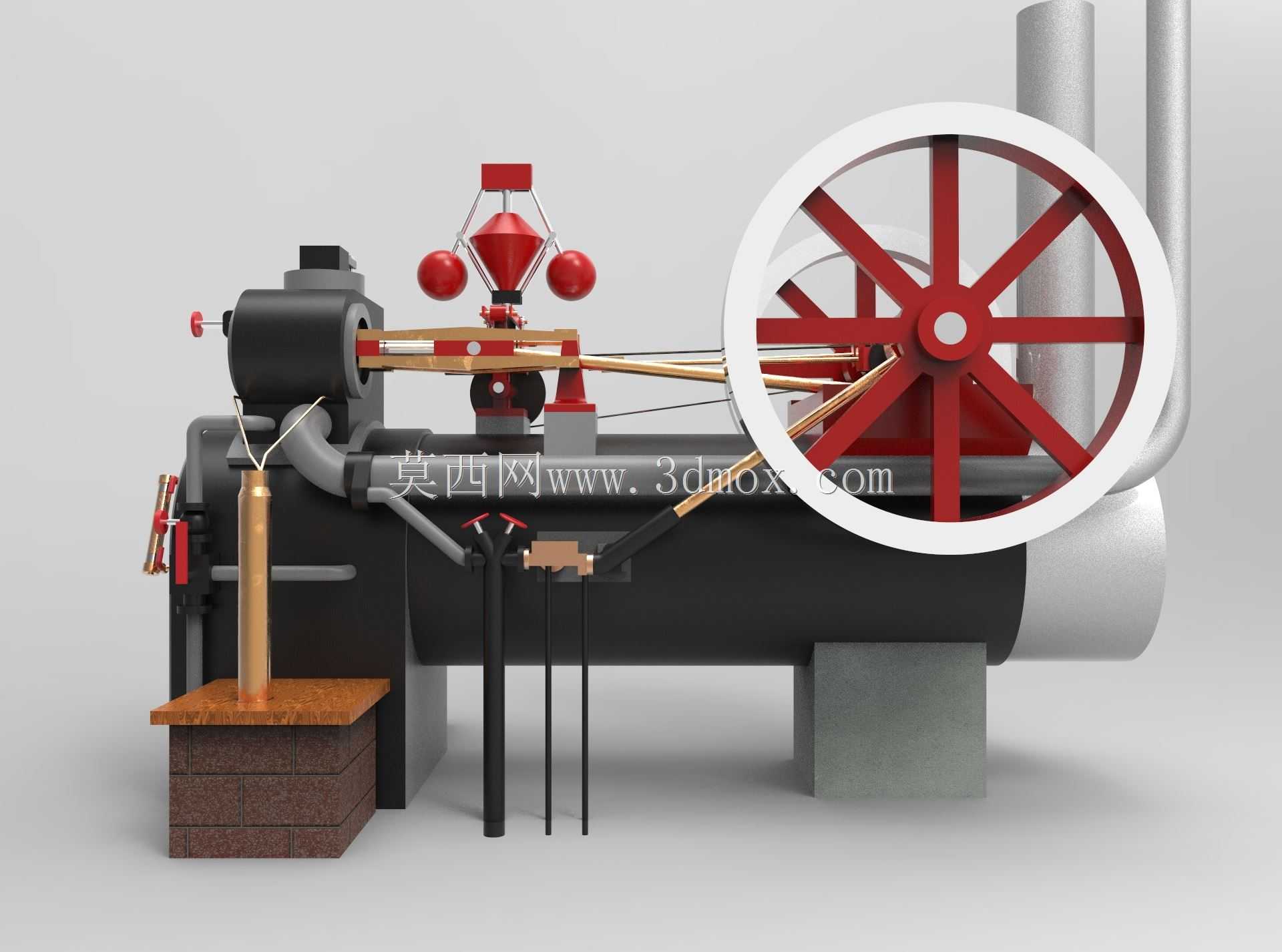

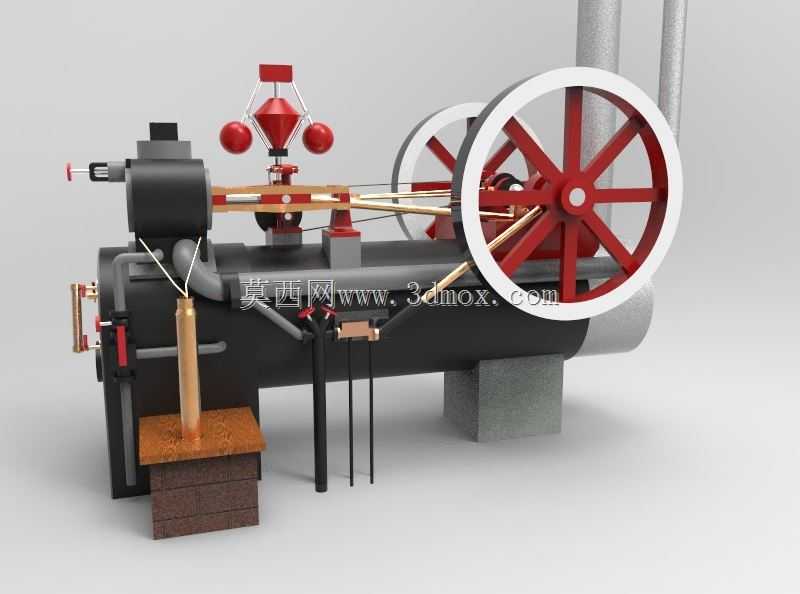

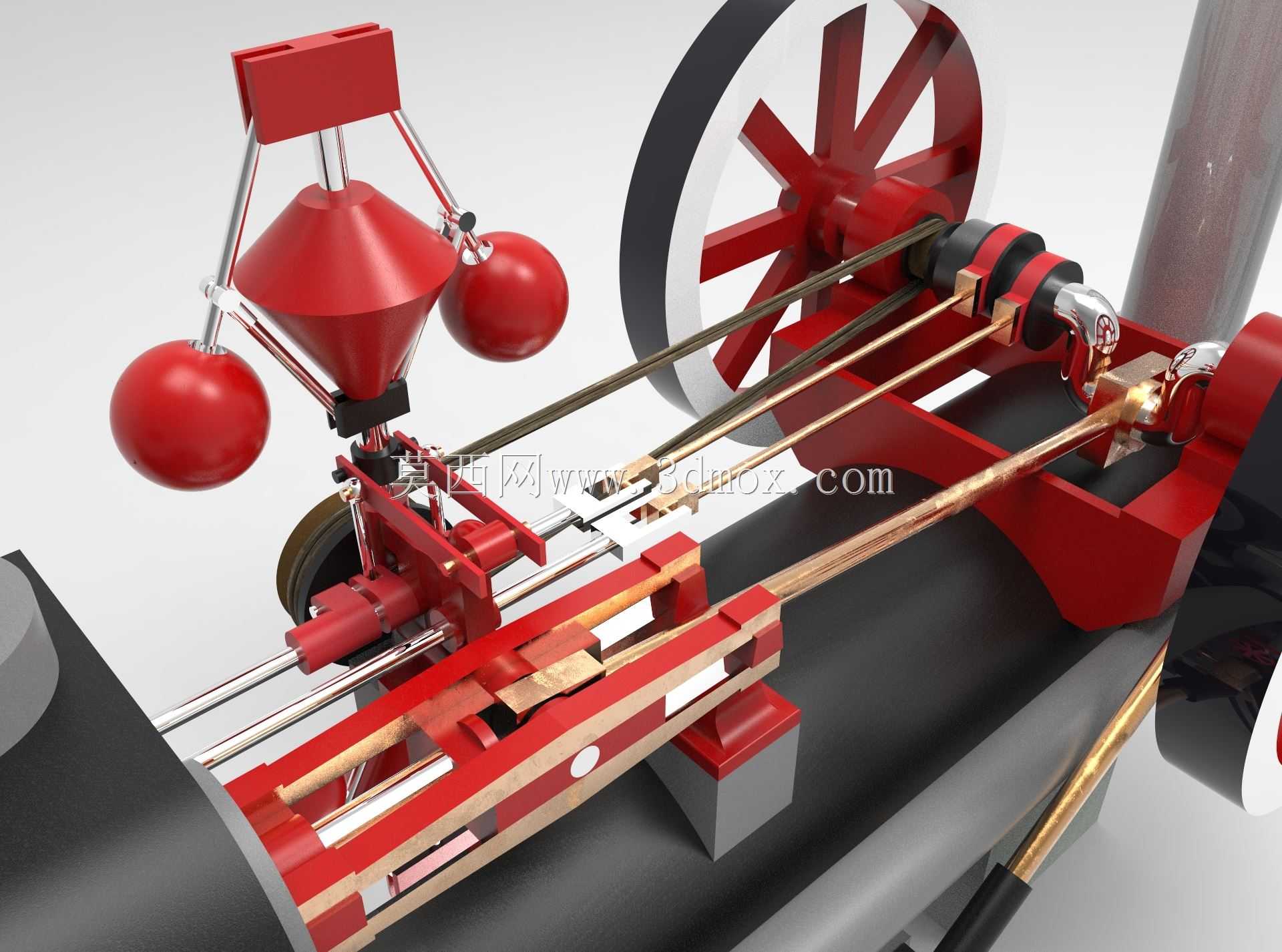

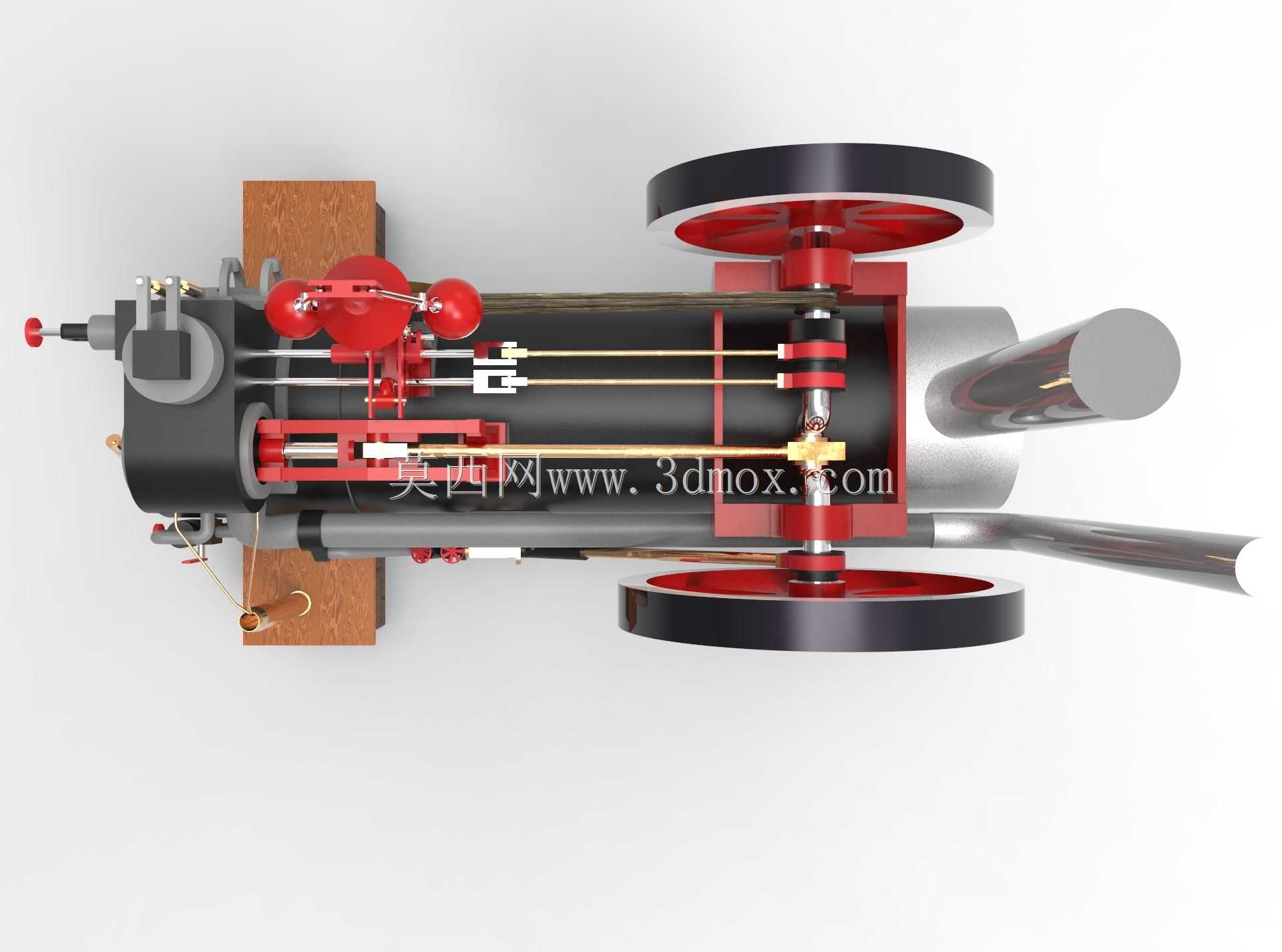

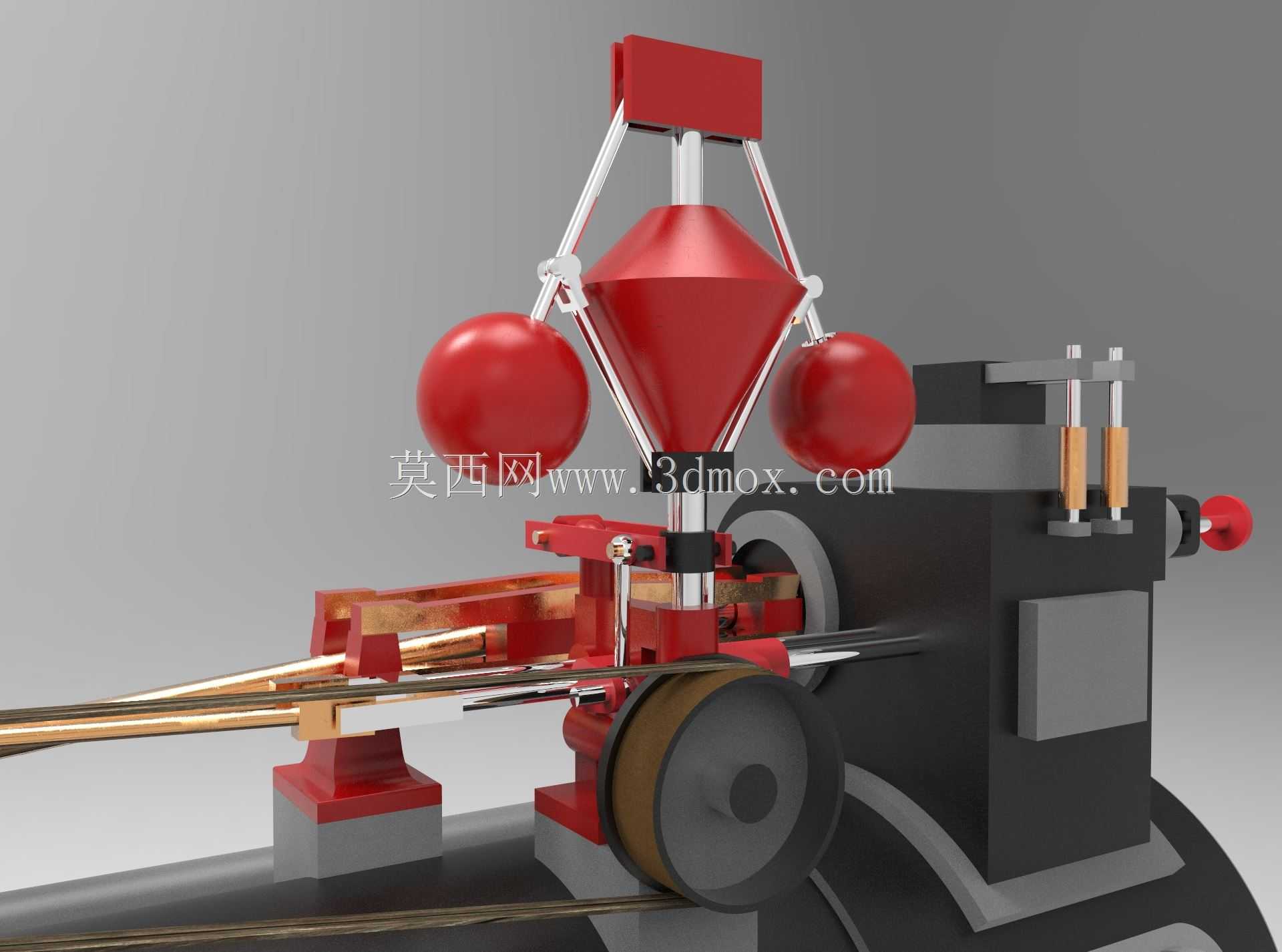

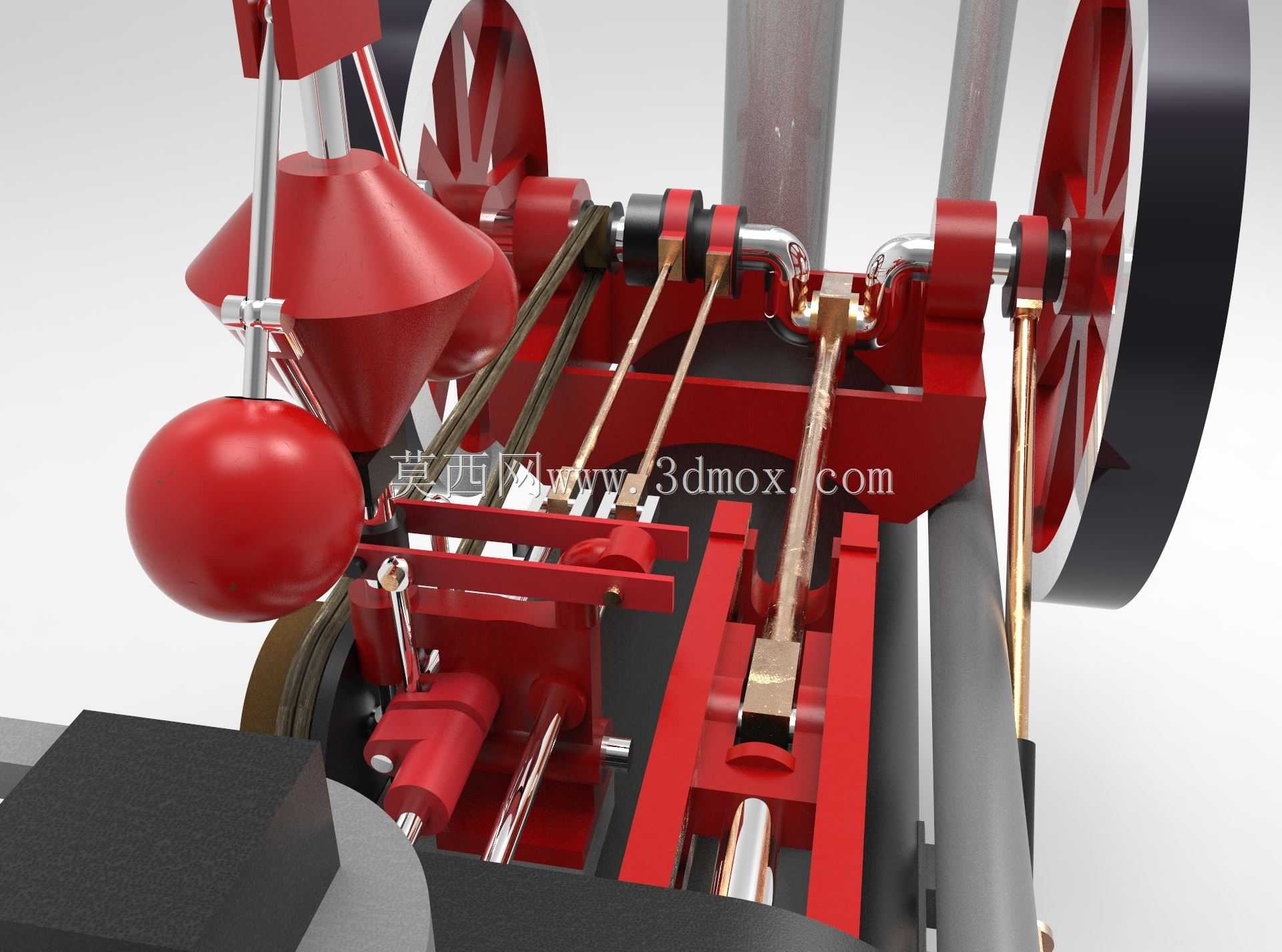

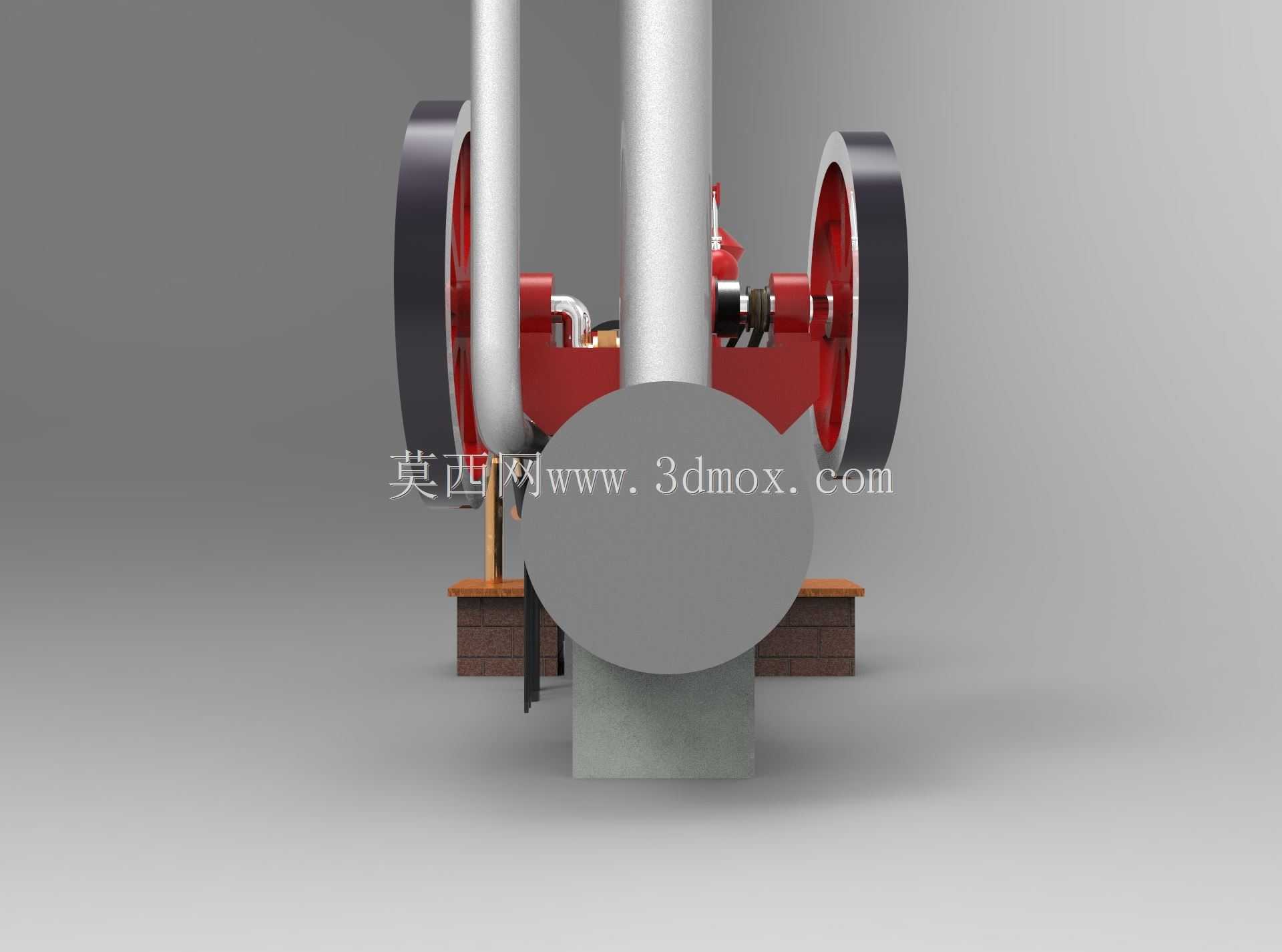

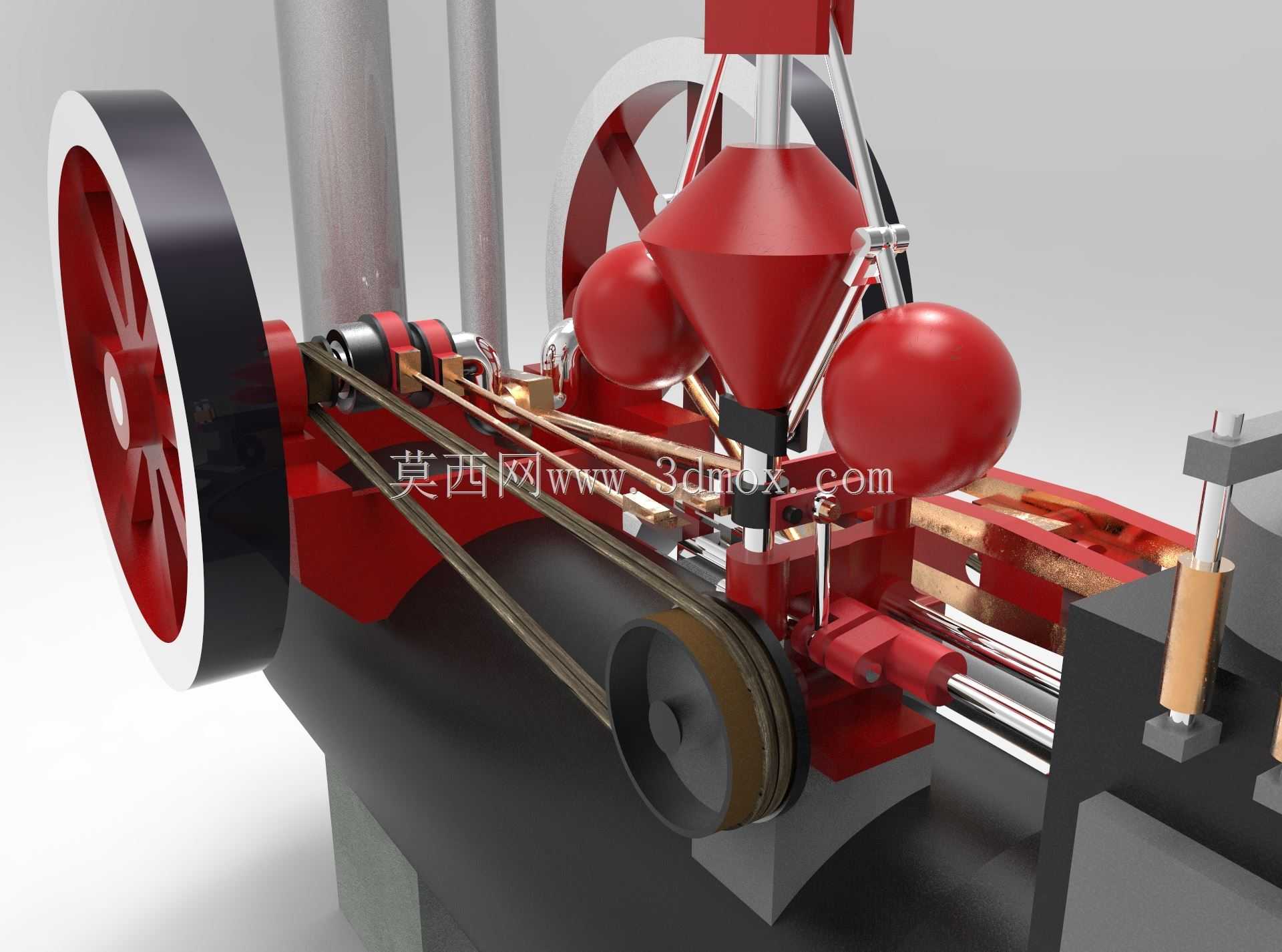

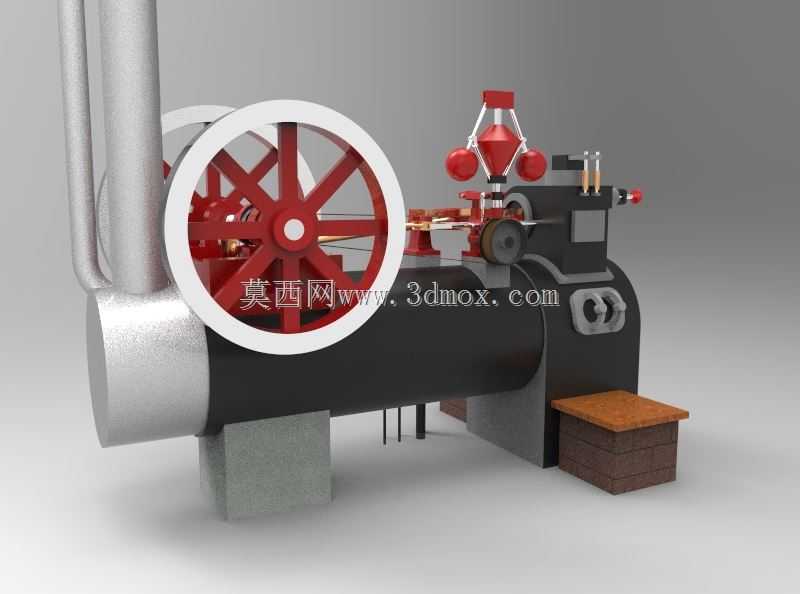

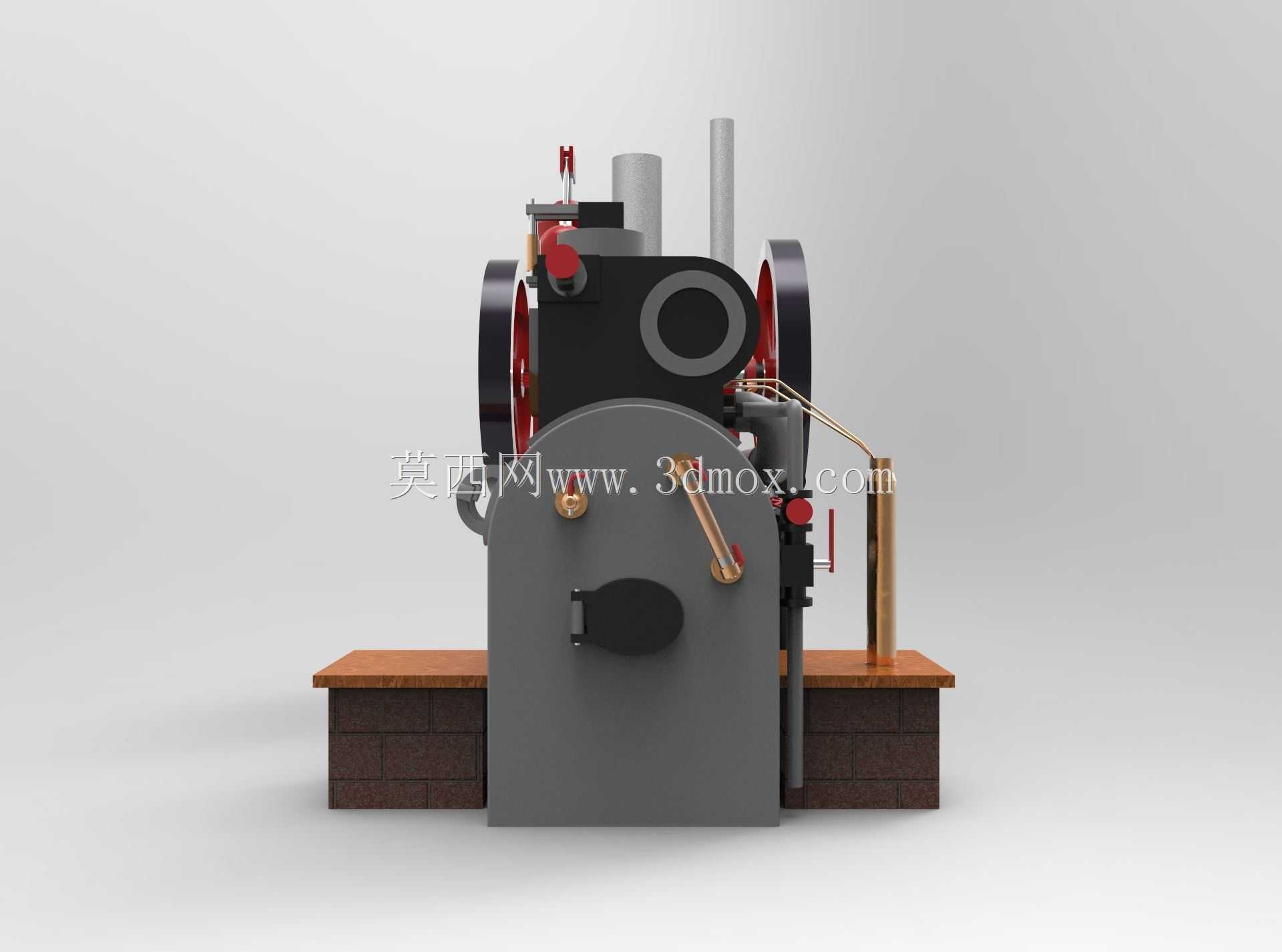

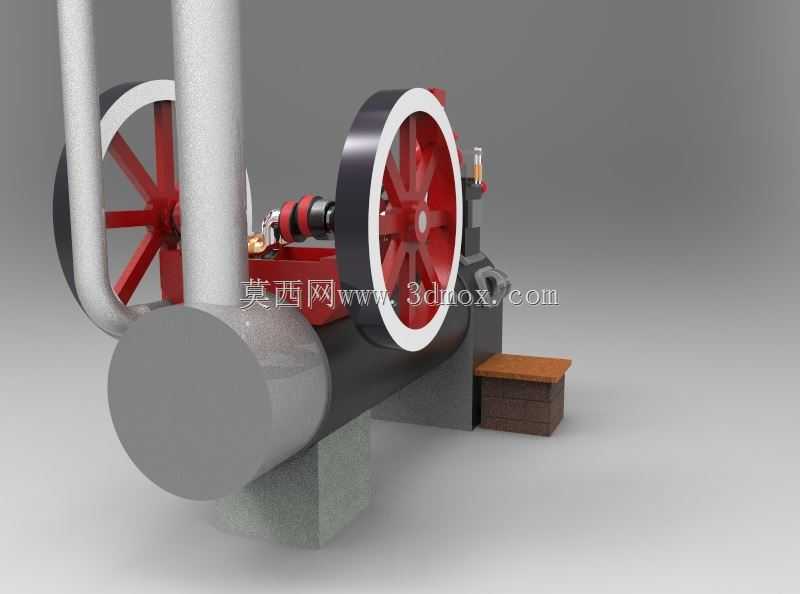

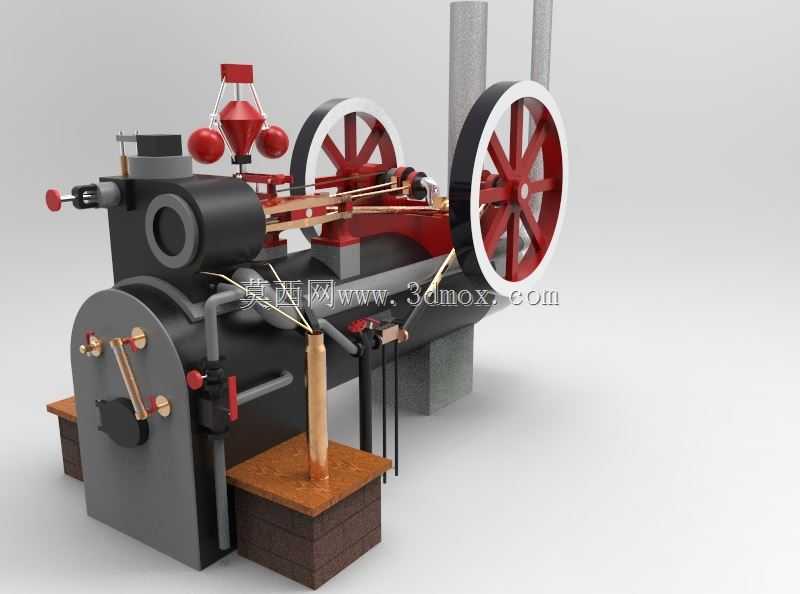

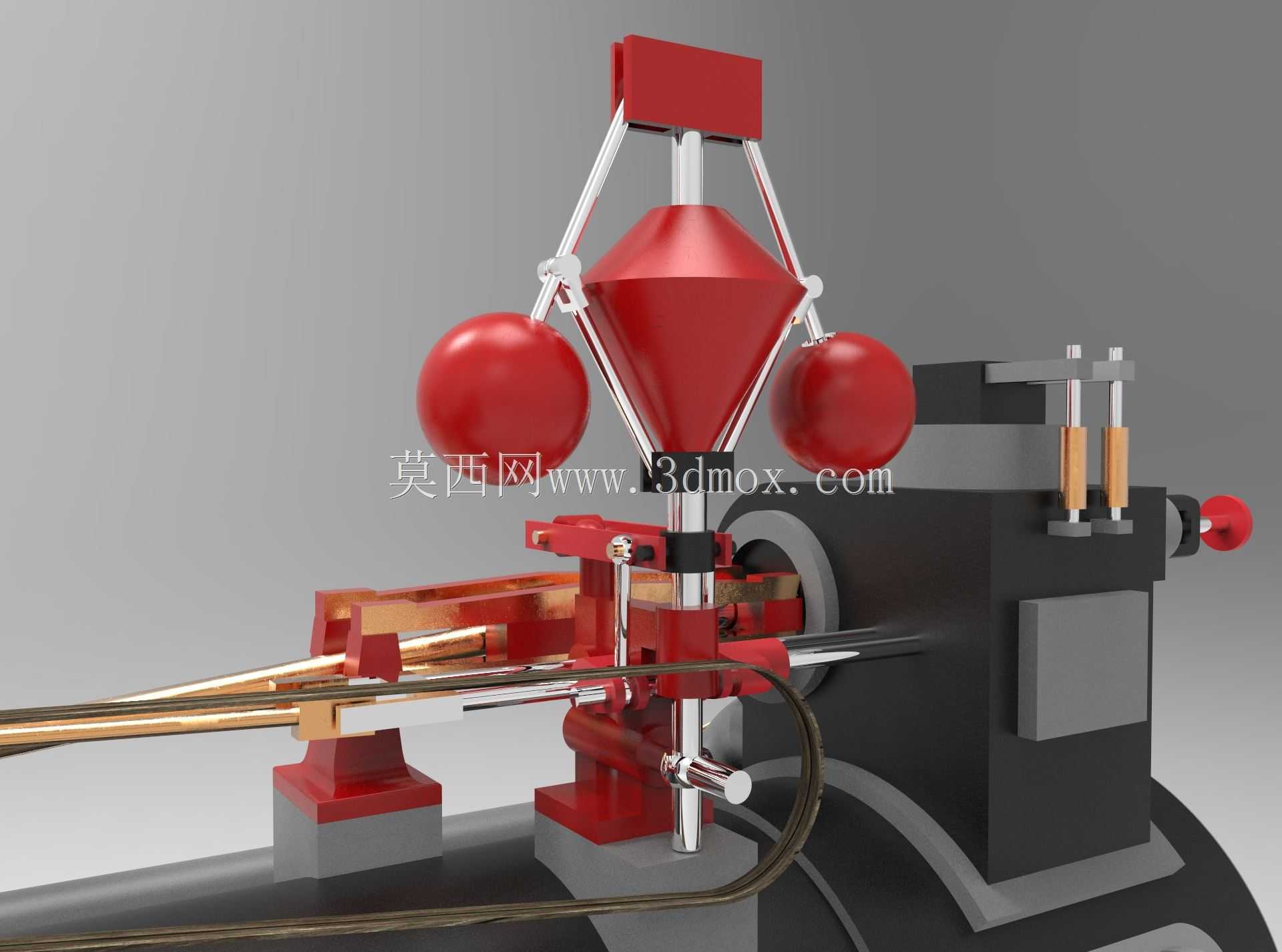

这款蒸汽机的设计定位是为中小型锯木厂提供稳定的作业动力输出，在电力尚未全面普及的林区加工场景中，这类设备是整条木材加工产线的核心动力源，可同时为带锯机、原木输送辊道、木料裁断装置提供持续的旋转动力输出。从整体布局来看，设备采用卧式锅炉搭配双飞轮曲柄连杆机构的结构，锅炉部分设置在设备左侧，采用铸铁外壳搭配保温层结构，侧面布置的水位观测阀、蒸汽调压手柄、排污阀组都按照实际操作的人机工程位置排布，操作人员站在设备左侧即可完成日常启停、压力调节、水位检查的全部操作，无需频繁移动位置。动力输出端的双飞轮采用红辐条白轮缘的结构设计，大直径飞轮的配重经过精准核算，能够抵消曲柄连杆机构往复运动产生的惯性冲击，让输出轴的转速波动控制在合理范围内，避免带动锯条作业时出现转速不稳导致的锯缝歪斜、木料崩边问题。设备底部的两个砖砌支撑座是安装定位的核心基准，安装时需要保证两个支撑座的上平面水平度误差不超过0.2mm/m，否则长期运行会导致锅炉壳体受力不均出现焊缝开裂的隐患。锅炉顶部的双飞锤调速器是核心的转速控制部件，通过离心力作用自动调整蒸汽进气阀的开度，当锯木设备遇到硬木进料导致负载突增时，调速器会自动开大阀门增加蒸汽进气量，维持输出转速稳定；当负载降低时则自动关小阀门，减少蒸汽消耗，提升燃煤的利用效率。从安装边界来看，设备整体横向长度约2.2米，纵向宽度约1.1米，飞轮顶端距离地面高度约1.8米，安装时需要在设备四周预留至少0.8米的操作空间，尤其是飞轮旋转区域必须设置安全防护栏，避免操作人员衣物被卷入传动部件。蒸汽管路的排布采用硬管搭配少量活接的结构，锅炉输出的高压蒸汽先经过汽水分离装置再进入气缸，避免冷凝水进入气缸造成水击损坏缸体。气缸与飞轮之间的十字头滑块采用铜合金衬套，日常维护时只需定期加注润滑脂即可保证长期运行，衬套的磨损量超过1mm时可单独更换，无需整体更换十字头部件，降低了林区场景下的配件维护成本。设备右侧的排气管道需要延伸至车间外，避免排出的废蒸汽在车间内弥漫影响操作人员视线，同时排气口设置消音结构，降低作业时的噪音水平。这类蒸汽机的动力输出端采用平皮带轮结构，可通过不同直径的皮带轮搭配调整输出转速，适配不同加工设备的转速需求，无需额外加装变速装置，结构简单可靠，适合维修条件有限的林区加工场景使用。
