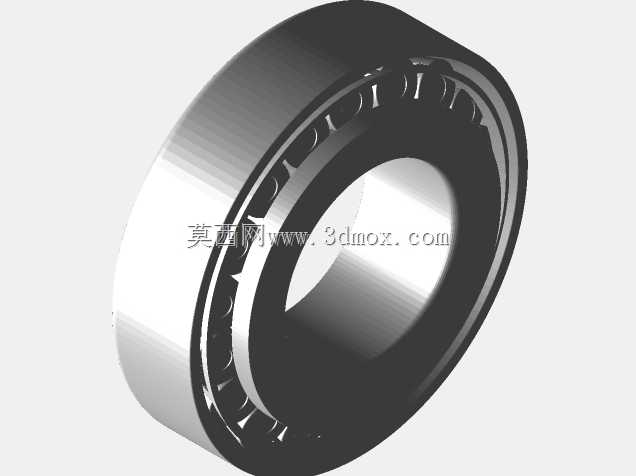

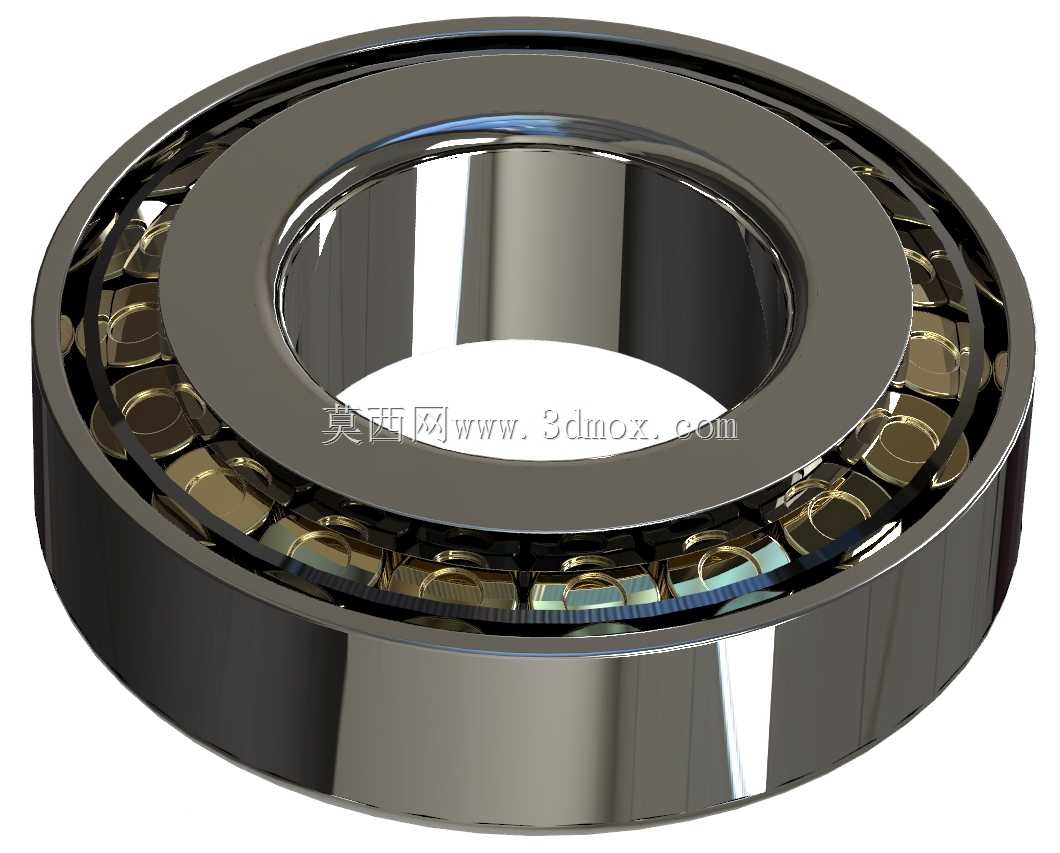

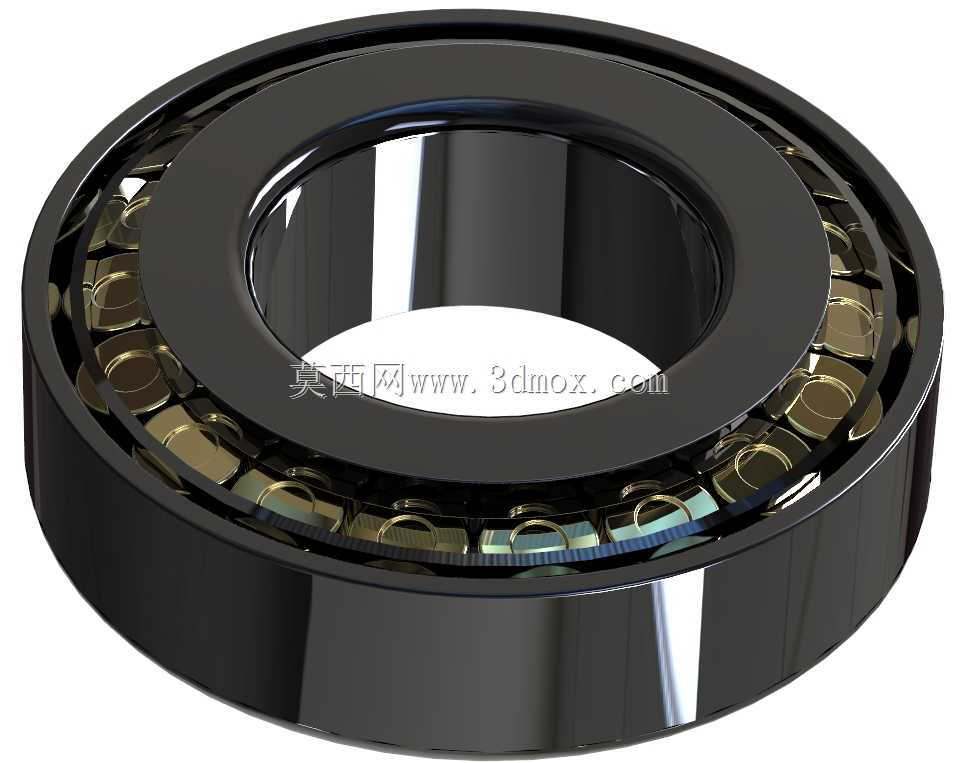

SKF圆锥滚子轴承高精度三维结构

这款圆锥滚子轴承的三维结构还原，完全围绕实际装机的工程需求搭建，从滚动体排布到内外圈滚道锥度都严格参照实物的装配逻辑设计。在冶金设备的轧辊支承、重型卡车的轮端传动、机床主轴的径向轴向复合承载场景中，这类圆锥滚子轴承是核心的回转支承部件，能同时承受径向载荷与单向轴向载荷，相比深沟球轴承更适配重载、有冲击载荷的工况。设计过程中优先保证了安装边界的准确性，内径25.4mm的尺寸直接对应常用的英制轴径配合公差带，外圈的安装定位台阶、内圈的锁紧螺母配合位都做了精准还原，方便设计人员直接将模型调入装配体做干涉检查，不用再反复核对安装尺寸。滚动体的锥角与内外圈滚道锥度完全匹配，保持架的兜孔间隙也按照实际装配公差做了预留，既还原了真实的滚动体活动空间，也避免了模型装配时出现过约束的问题。从结构特性来看，这类轴承的分离式设计让内圈组件与外圈可以分开安装，在维修更换时不用拆卸整个轴系，能大幅降低设备维护的停机时间，三维模型中也保留了这种可分离的结构特性，方便设计人员做装配工艺模拟。滚道表面的曲率、滚动体与滚道的接触线位置都按照SKF轴承的实际接触角设计，能直观展现载荷传递的路径，帮助选型人员判断轴承在不同载荷工况下的受力分布。在做设备整体布局时，这个模型可以直接用来校核轴承座的安装空间，确认密封件的配合位置，避免出现设计阶段尺寸不匹配导致的零件返工。模型的外形细节还原了轴承的倒角、油沟等工艺结构，这些细节在做有限元分析时能有效避免应力集中的计算误差，让仿真结果更贴近实际运行状态。针对不同的安装工况，模型还预留了润滑脂填充的空间示意，能帮助设计人员规划润滑通道的位置，保证轴承运行时的润滑效果，延长使用寿命。
