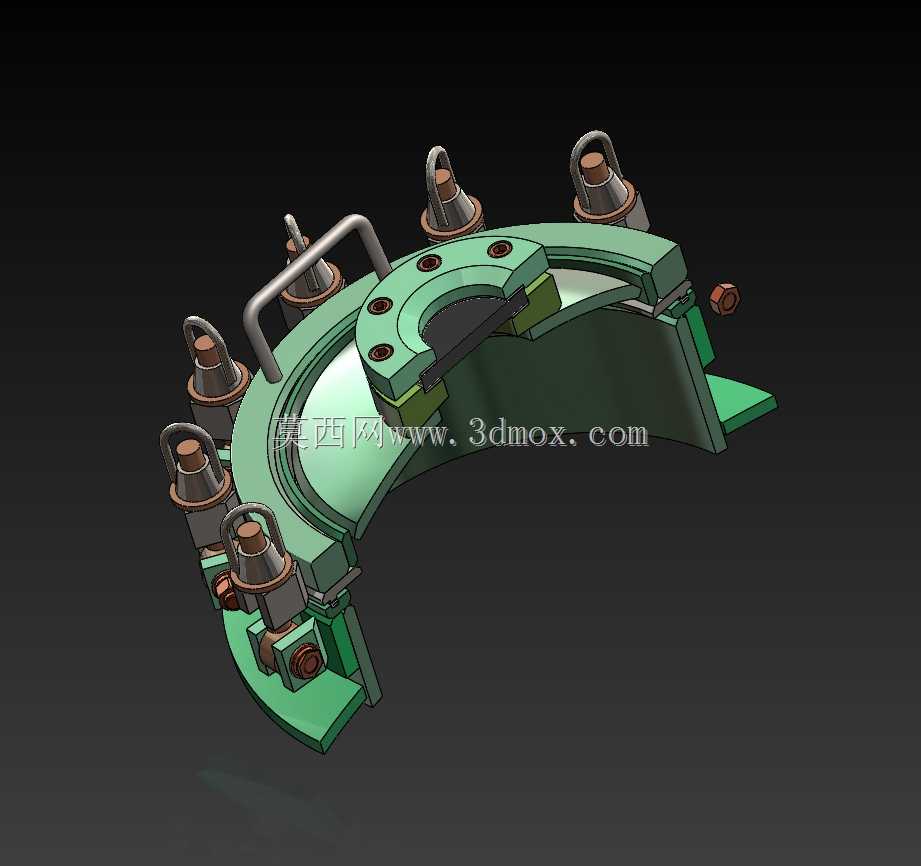

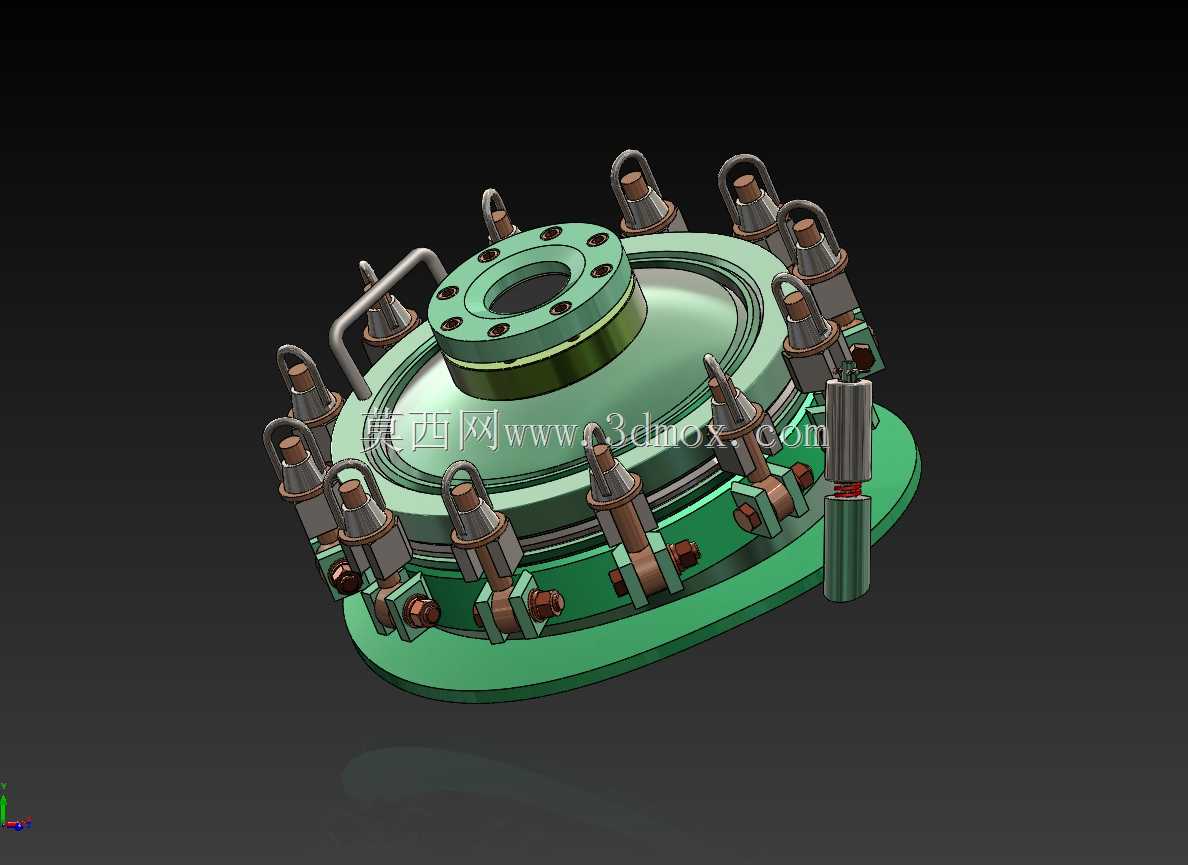

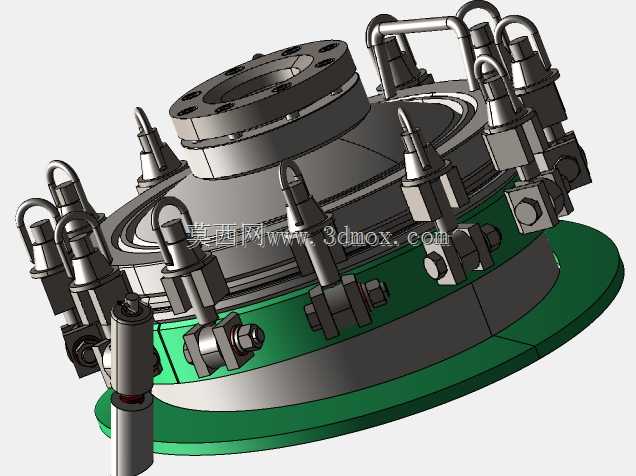

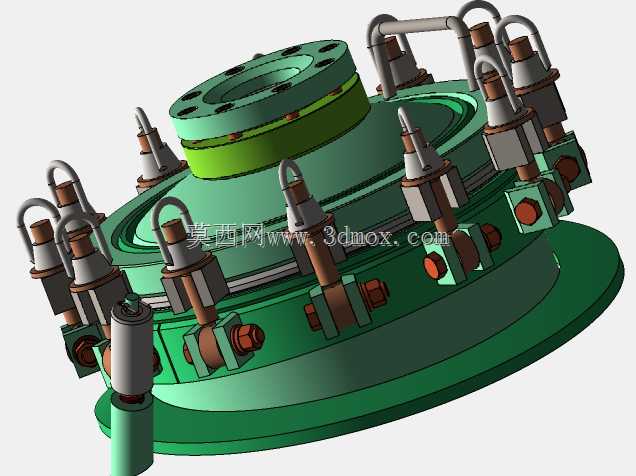

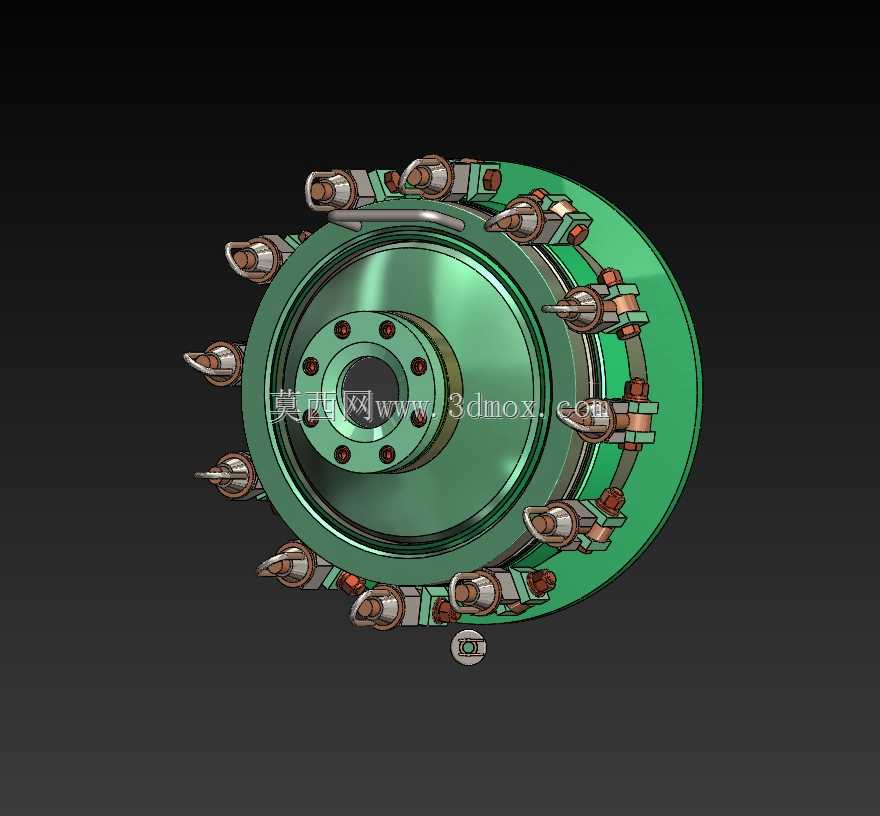

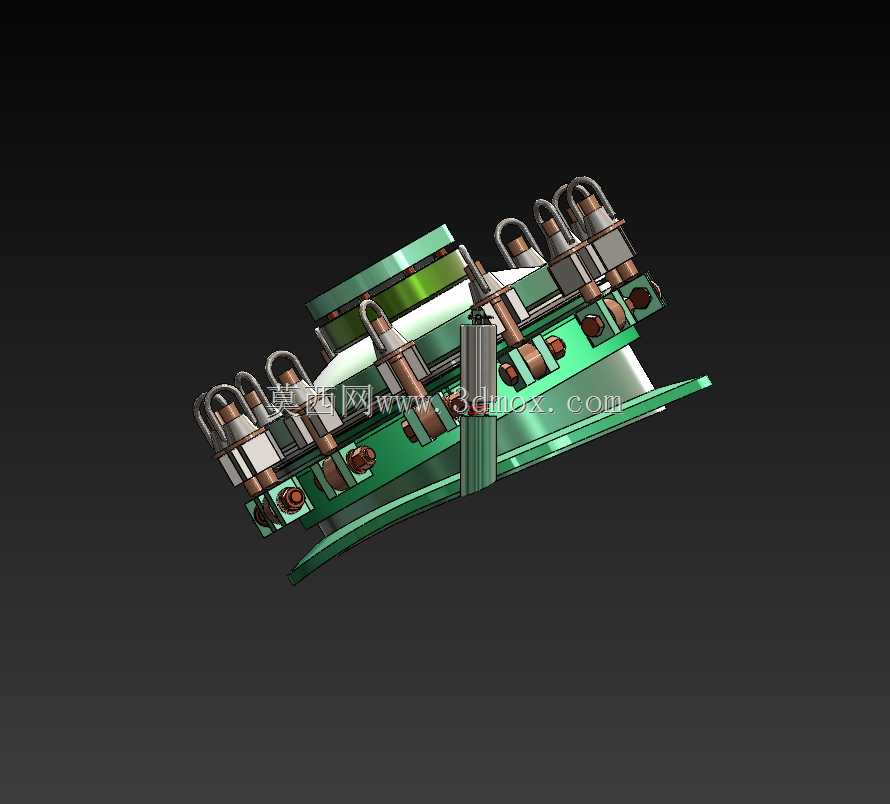

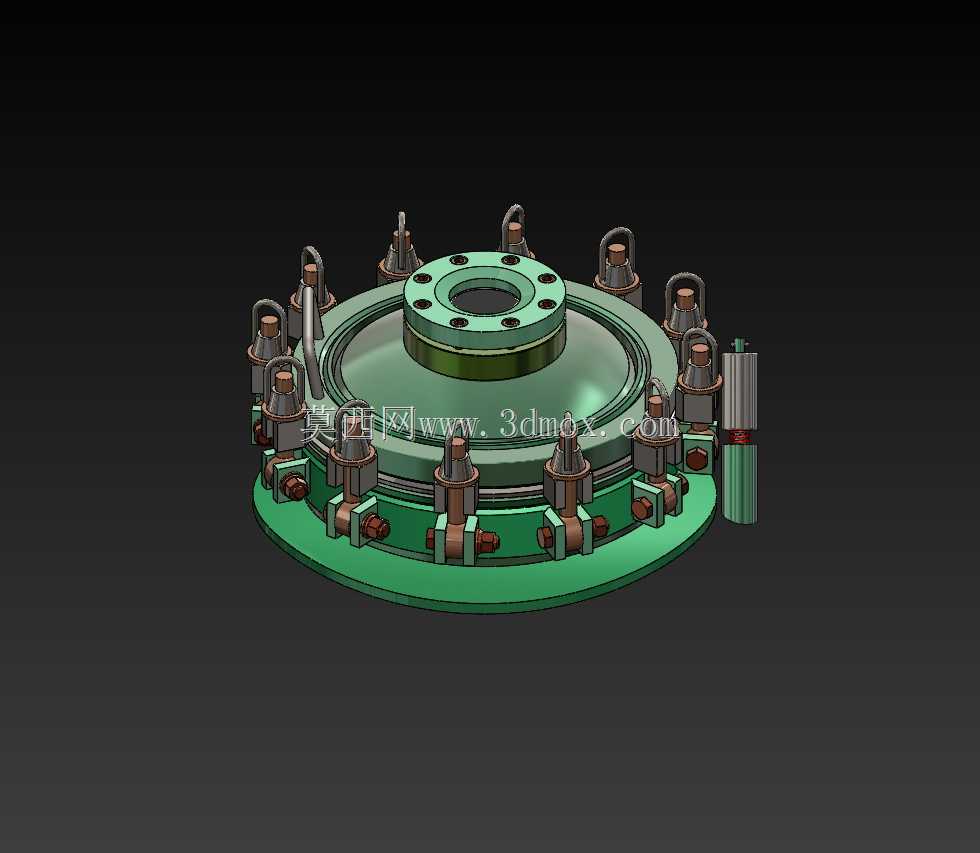

带摆动螺栓快开式压力容器人孔结构

这类带摆动螺栓的人孔结构，主要应用在承压罐体、反应容器、储运槽罐等需要定期进入设备内部开展检修、清理、物料装填作业的场景，相比传统全拆式螺栓人孔，其操作效率有明显提升，能大幅缩短开闭合的作业时长，降低操作人员的劳动强度。从结构设计逻辑来看，人孔底座与设备筒体采用焊接方式固定，密封面加工精度满足对应压力等级的密封要求，盖体与底座之间设置适配的密封垫片，依靠周圈均匀布置的摆动螺栓提供均匀的压紧力，保证承压状态下的密封可靠性。摆动螺栓的铰接结构设计，使得松脱螺母后无需将螺栓完全从螺孔中旋出拆下，只需将螺栓绕铰接轴摆开即可解除对盖体的锁紧，避免了小零件拆卸过程中遗落、丢失的问题，也减少了螺栓螺纹磕碰损伤的概率。盖体上设置的提手结构，方便操作人员开合盖体时施力，周圈螺栓的排布经过力学计算，在保证密封面各点位压紧力均匀的前提下，尽可能减少螺栓数量，平衡密封性能与操作便捷性的需求。安装时需要注意底座与设备筒体焊接后的平面度公差，避免焊接变形导致密封面错位引发泄漏，螺栓铰接部位的销轴需要设置可靠的防脱结构，防止频繁开合过程中销轴窜出脱落。该结构的安装边界需要预留足够的螺栓摆动空间，避免设备周边的管线、结构件干涉螺栓的摆转动作，盖体开启方向需要结合设备周边的操作空间确定，保证开启后盖体不会遮挡通行通道或影响其他部件操作。密封垫片的选型需要匹配设备内的介质特性、工作温度与压力范围，日常维护时需要定期检查螺栓铰接部位的润滑状态，避免锈蚀导致螺栓卡滞无法正常摆动，同时检查密封面是否存在划伤、腐蚀等缺陷，及时更换老化失效的密封垫片，保证设备运行过程中的密封性能。这类人孔结构在承压状态下具备可靠的自锁性能，螺栓的受力方向沿轴向传递，不会出现受载后松脱的风险，适配中低压工况下的各类密闭容器使用，结构成熟可靠，在化工、食品加工、储运设备等领域应用十分广泛。
