大型台车式热处理炉整体结构设计

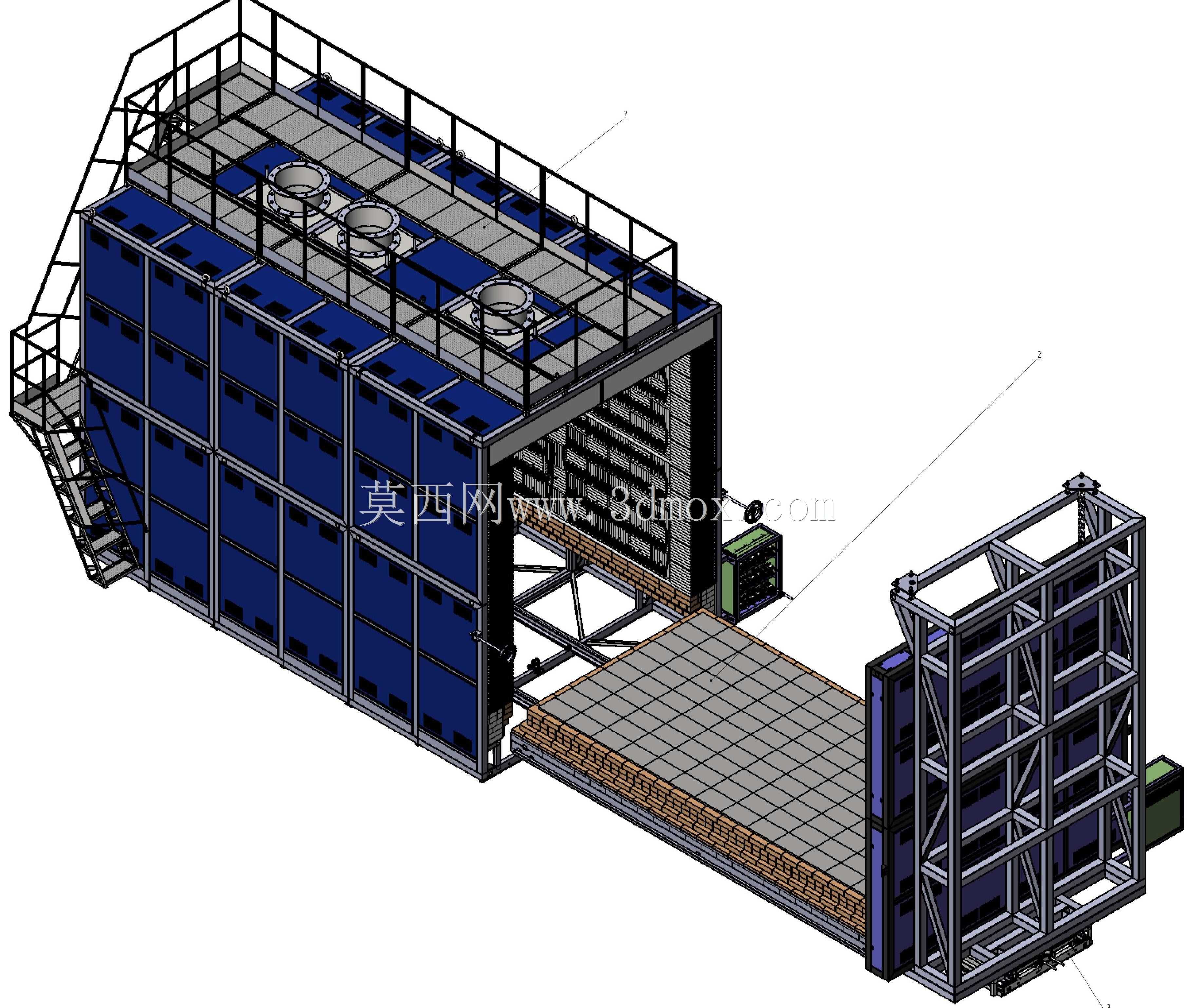

这套台车炉结构主要面向金属构件批量热处理作业场景，在重型机械制造、冶金加工、铸锻件生产车间中承担工件退火、正火、淬火等加热工序的核心载体作用，区别于固定炉膛式加热炉，其可移动台车的结构设计能够解决大尺寸、重型工件装卸难度大的痛点，车间内可通过轨道将承载工件的台车牵引至炉外，完成工件吊装就位后再送入炉膛封闭加热，大幅降低重型工件的转运吊装成本。从结构设计逻辑来看，整体采用模块化拼装思路，炉体外壳采用型钢焊接框架搭配护板结构，内部预留耐火保温层的安装空间，框架的立柱、横梁排布充分考虑保温层的承重与热胀冷缩余量，顶部设置的多组加热元件安装位与烟气导流结构，能够保障炉膛内温度场分布均匀，避免局部温差过大影响工件热处理质量。炉顶周边设置的检修护栏与爬梯结构，完全匹配车间日常检修作业的安全规范，护栏高度、踏棍间距均符合工业设备操作平台的安全设计要求，检修人员可直达炉顶完成加热元件更换、测温元件校准等日常维护作业。可移动台车部分采用承载框架加耐火砖铺砌的台面结构，框架下部配置的走行轮组与车间预埋轨道适配，转向架结构能够保障台车在轨道上走行平稳，避免重载情况下出现卡轨、跑偏问题，台车侧面的密封结构在台车就位后可与炉体门框紧密贴合，减少炉膛热量外泄，降低设备运行能耗。炉门采用框架式提升结构，配套的导向轮组能够保障炉门升降过程平稳无卡滞，炉门压紧结构在关闭状态下可实现炉门口的可靠密封，避免高温烟气溢出影响车间作业环境。从安装边界来看，设备整体布局需要在车间内预留足够的台车进出空间，轨道铺设长度需匹配台车行程与工件装卸作业区域，炉体侧面需预留加热元件、测温线路的布线空间，顶部需匹配排烟管道的安装接口位置，设备基础需要根据满载重量做对应的承重设计，避免长期重载运行出现基础沉降影响设备运行精度。整套结构的细节设计充分考虑了工业炉长期高温运行下的结构可靠性，所有受力构件的选型均预留足够的安全系数，热变形区域均设置对应的膨胀补偿结构，避免长期冷热循环下出现结构焊缝开裂、构件变形等问题。
