线性入口机器人3D网格高度差测量站

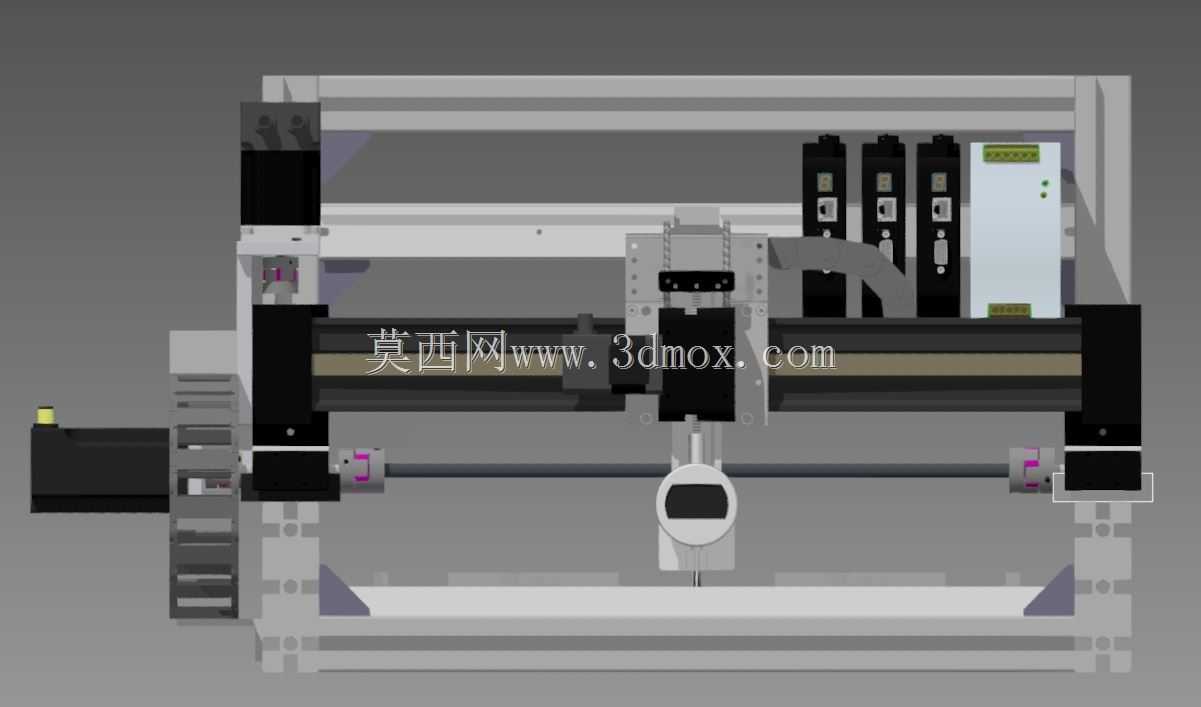

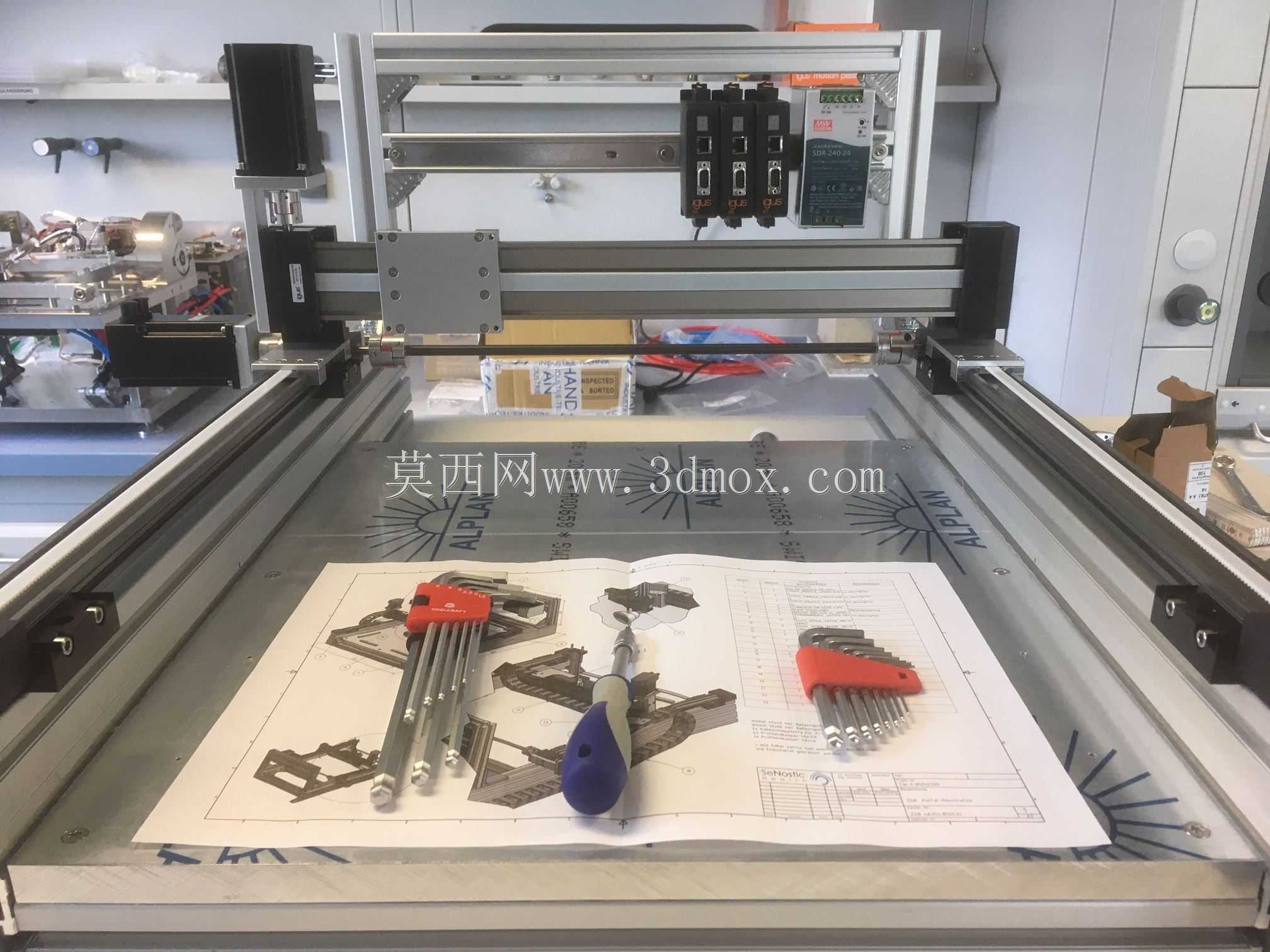

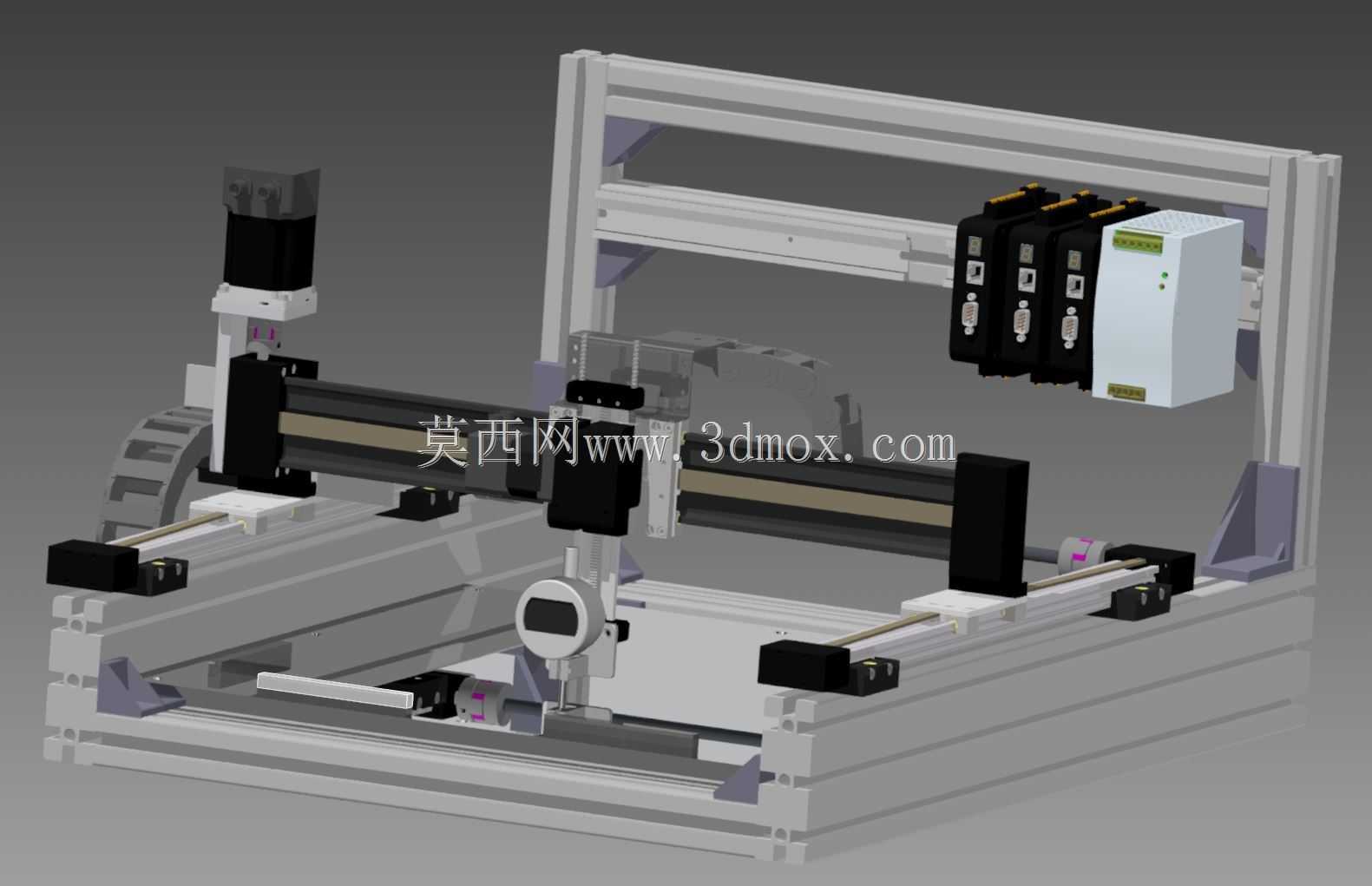

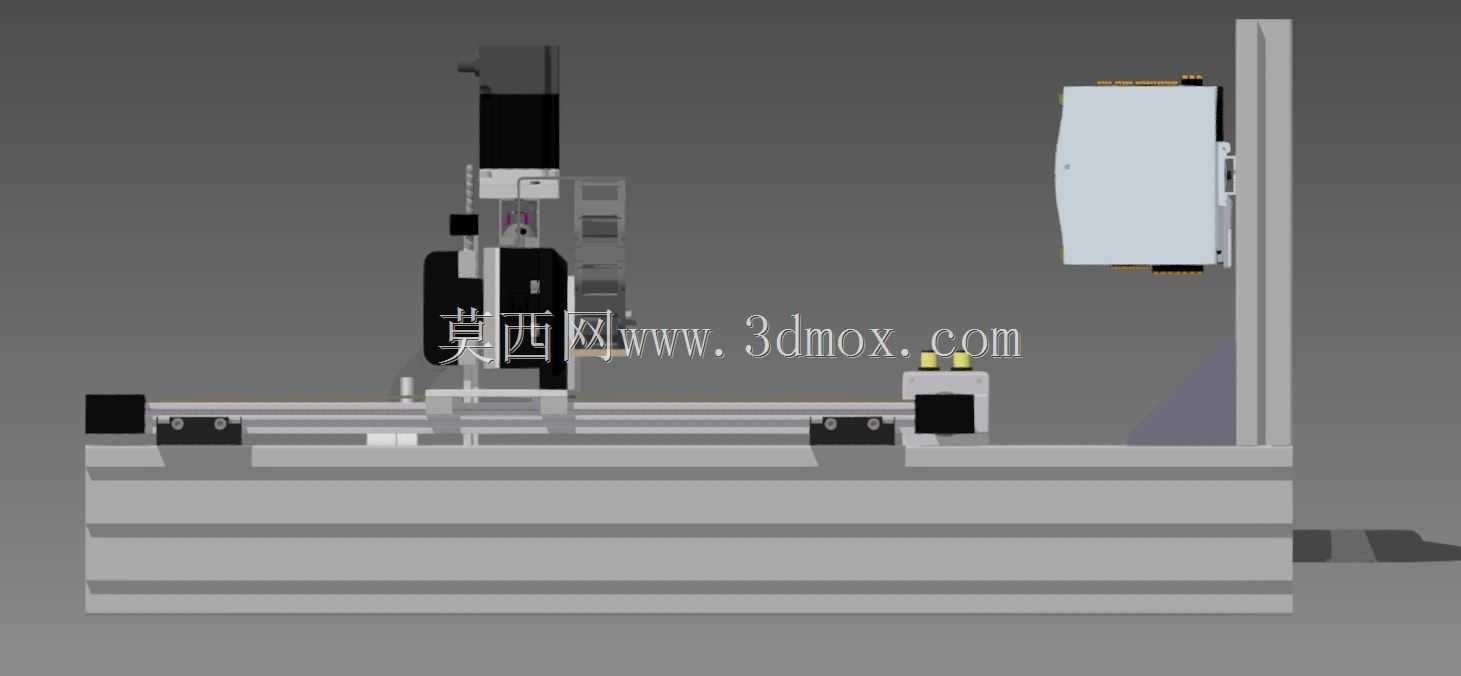

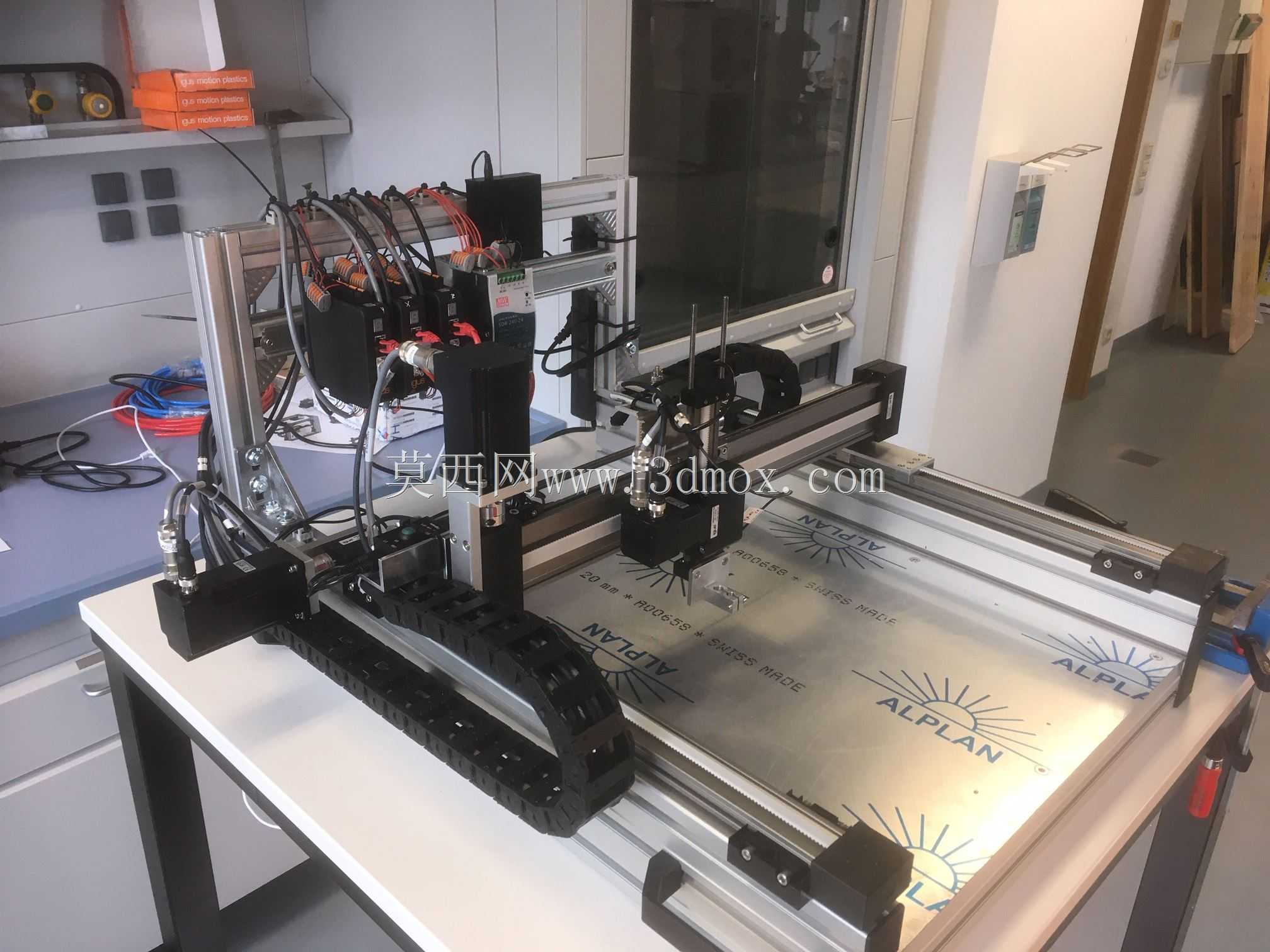

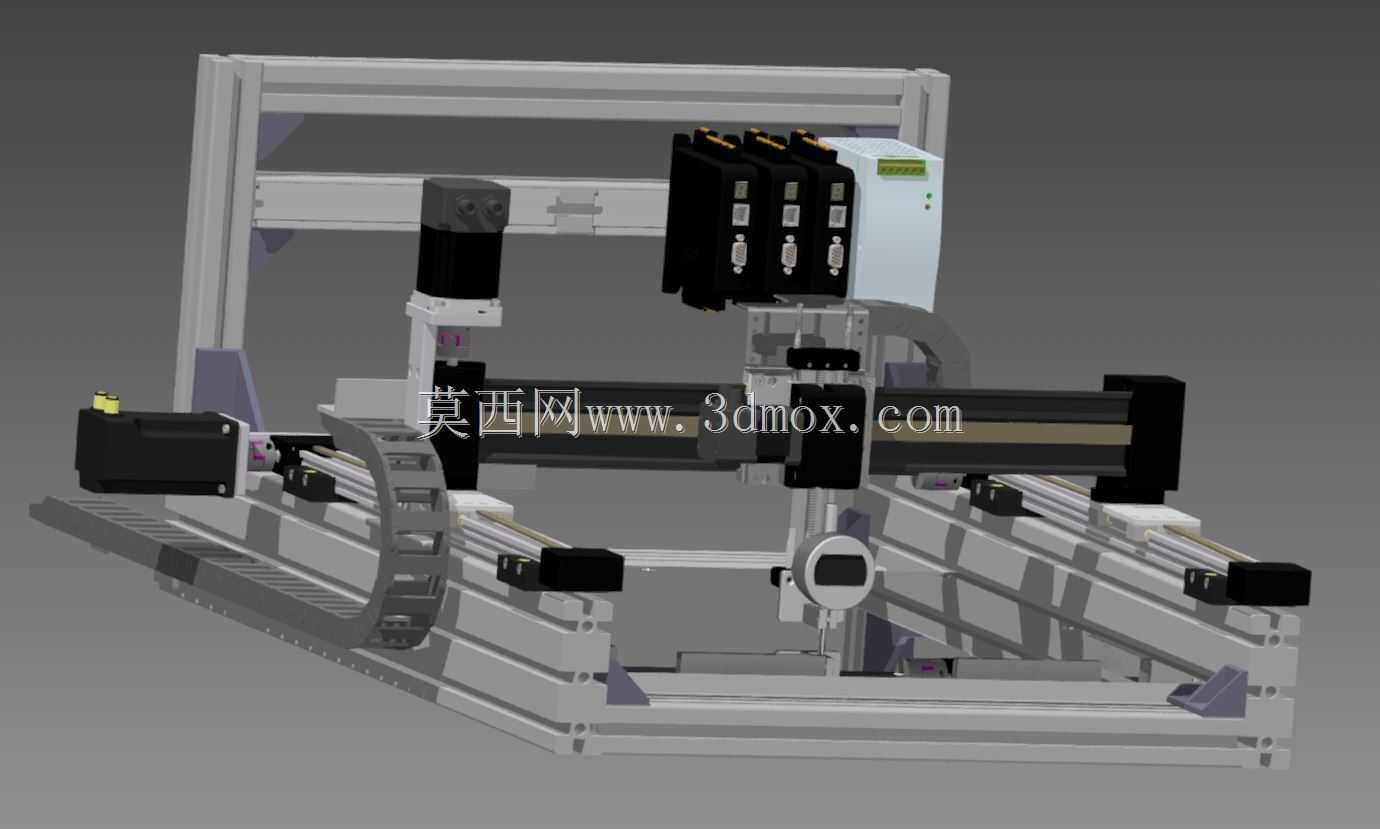

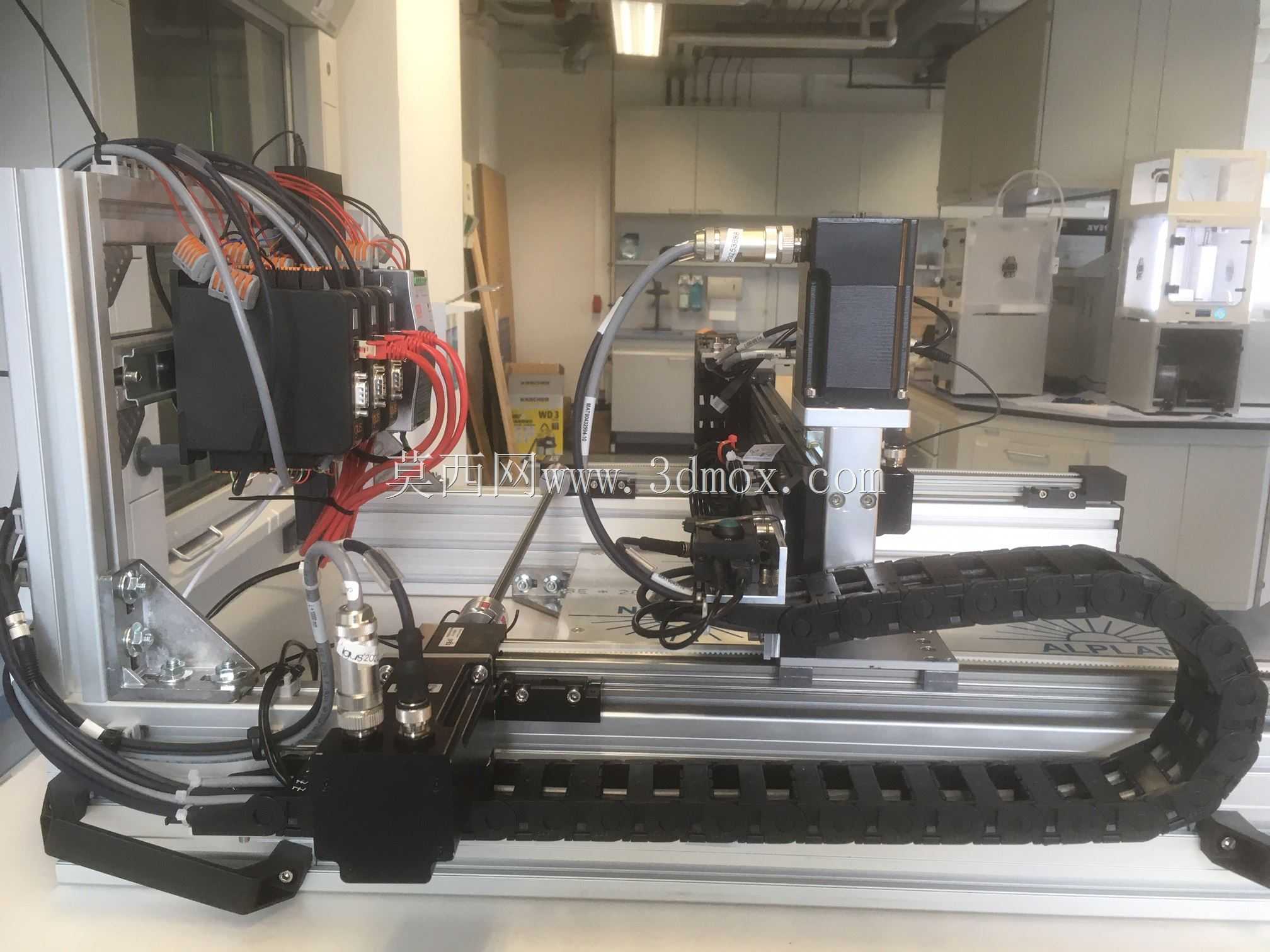

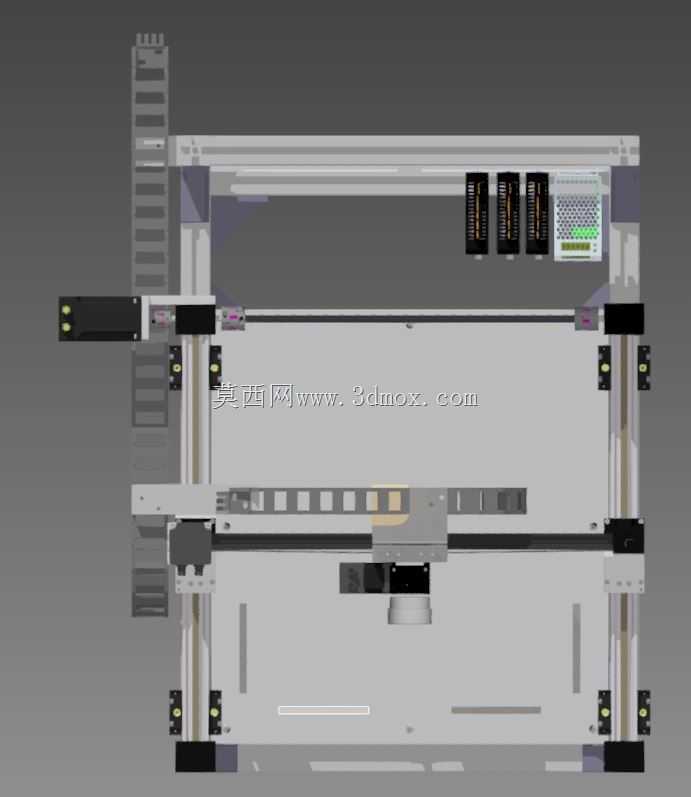

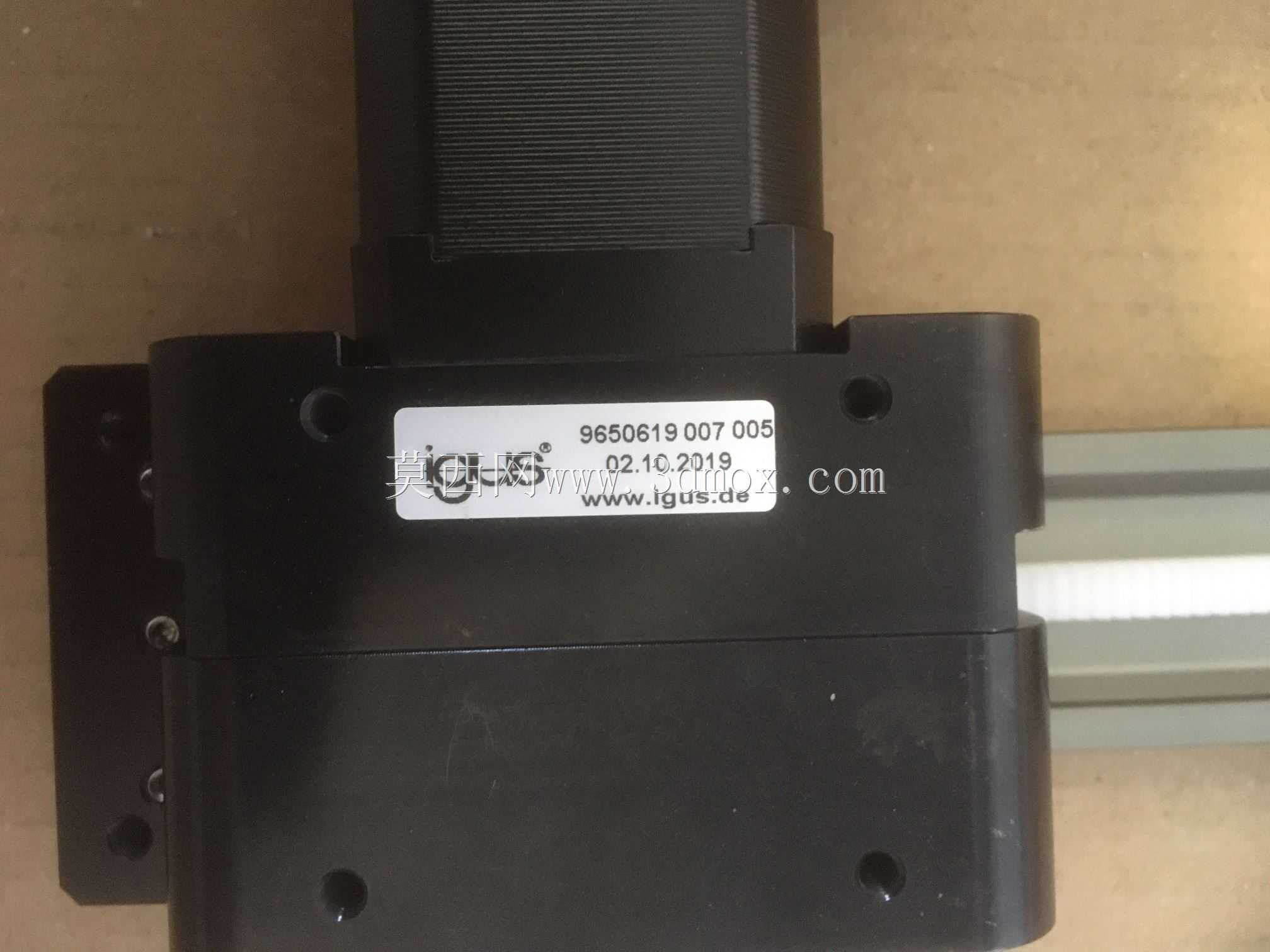

这款线性入口机器人测量站，核心服务于FDM工艺3D打印生产环节的前置校准工序，针对UM3机型打印平台的3D网格形貌做全幅面高度差采集，解决打印首层附着力不均、翘边、层厚偏差这类常见工艺问题。从结构布局来看，设备采用铝型材搭建双X轴单Y轴的龙门运动架构，运动模组全部选用易格斯的干式直线导轨与同步带传动组件，无需额外润滑维护，适配实验室、小型生产车间这类无专业运维的使用场景，整体安装边界控制在1200mm×800mm的工作台面范围内，Z向运动行程预留150mm余量，可兼容不同厚度的玻璃平台、柔性磁吸平台的检测需求。

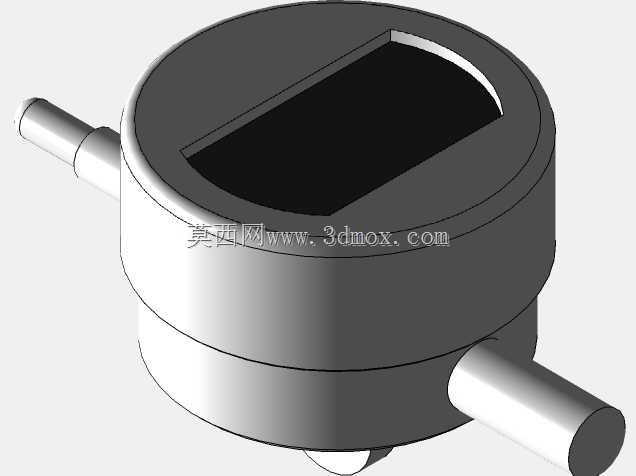

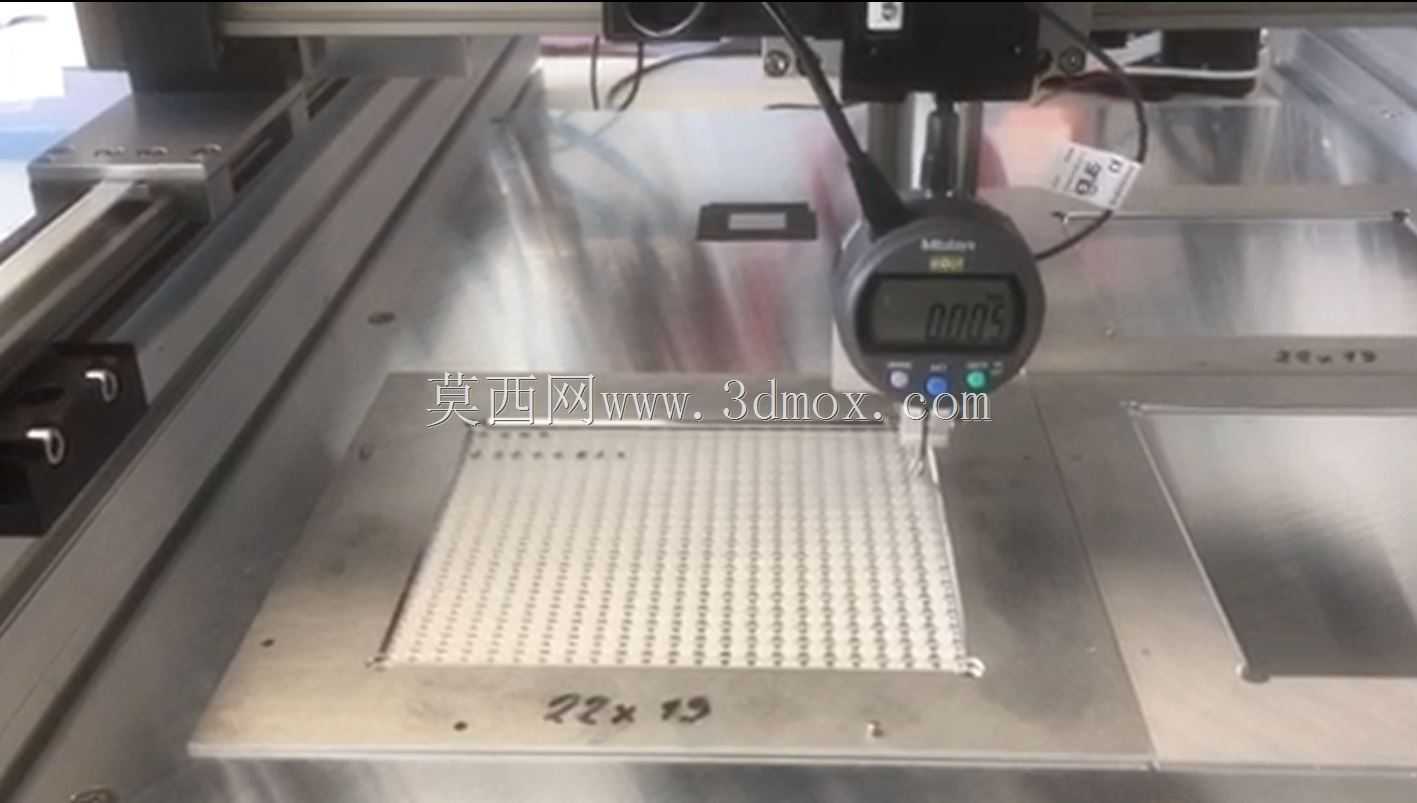

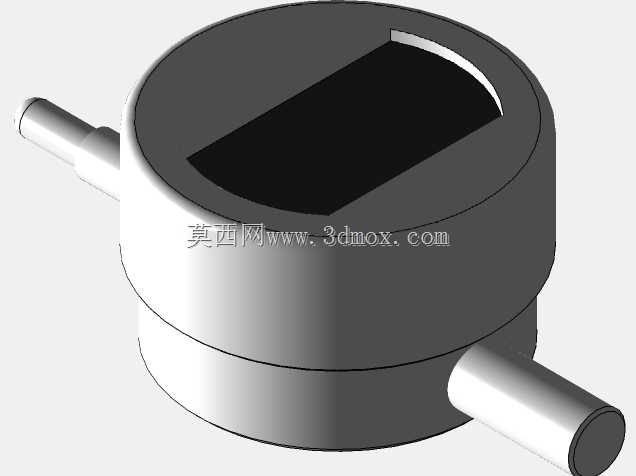

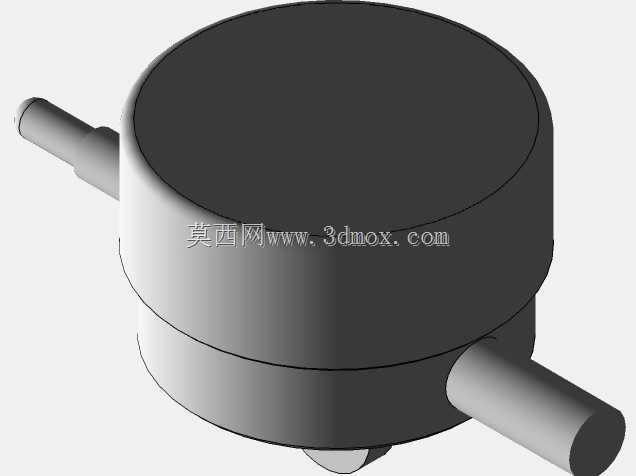

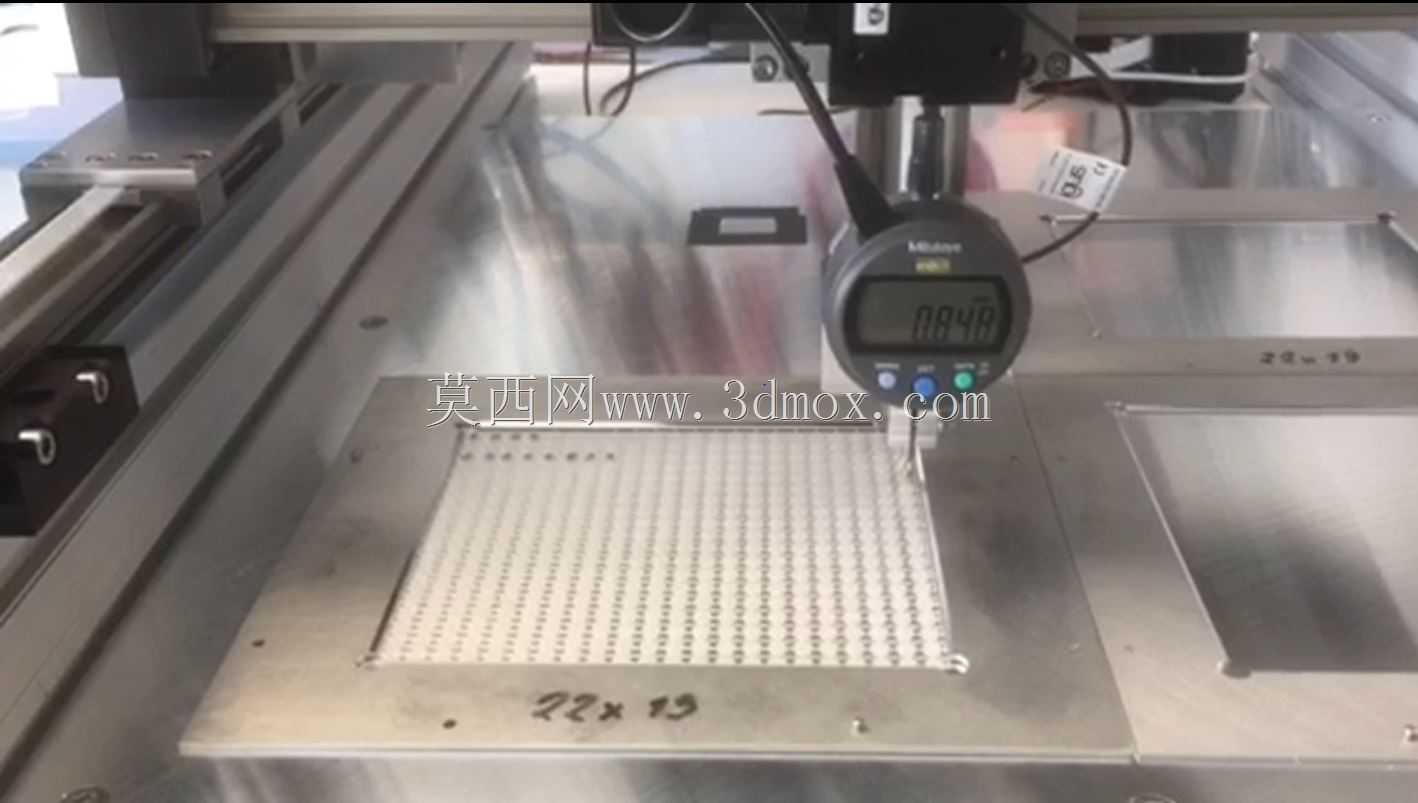

设计阶段优先考虑了检测精度与运动稳定性的平衡，测头模块采用接触式位移传感方案，搭配零点定位销做平台坐标系标定，每次检测前可快速完成测头自身的误差补偿，避免长期使用后的机械磨损带来的系统偏差。走线全部采用拖链内置排布，动力线、传感信号线做分层隔离，减少伺服运动过程中的信号干扰，保证高度差采集数据的稳定性，单网格点的采集重复精度可控制在0.02mm以内，完全满足桌面级3D打印的首层校准精度要求。

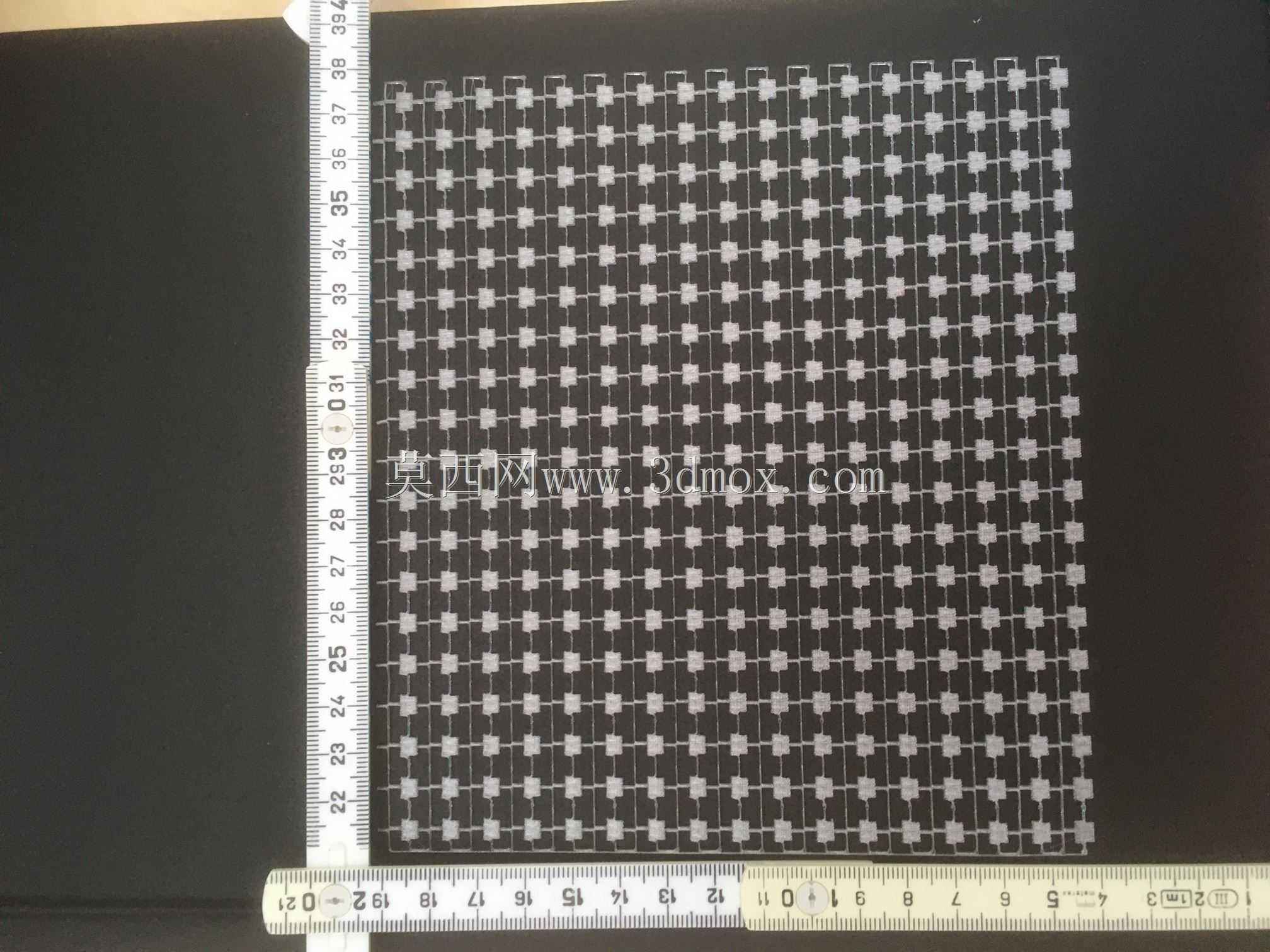

实际使用时，设备可按照预设的网格点阵路径自动完成全平台遍历检测，采集到的高度差数据可直接对接3D打印机的固件参数，自动生成平台补偿矩阵，无需人工手动调整平台调平螺母，大幅降低多台设备并行生产时的校准耗时。结构设计上预留了测头快换接口，后续可根据检测需求替换为非接触式光学测头，拓展平面度检测、工件形貌扫描等其他功能，机架底部预留的调节脚杯可快速完成设备自身的水平校准，无需额外做地基固定，适配不同的工作台安装条件。

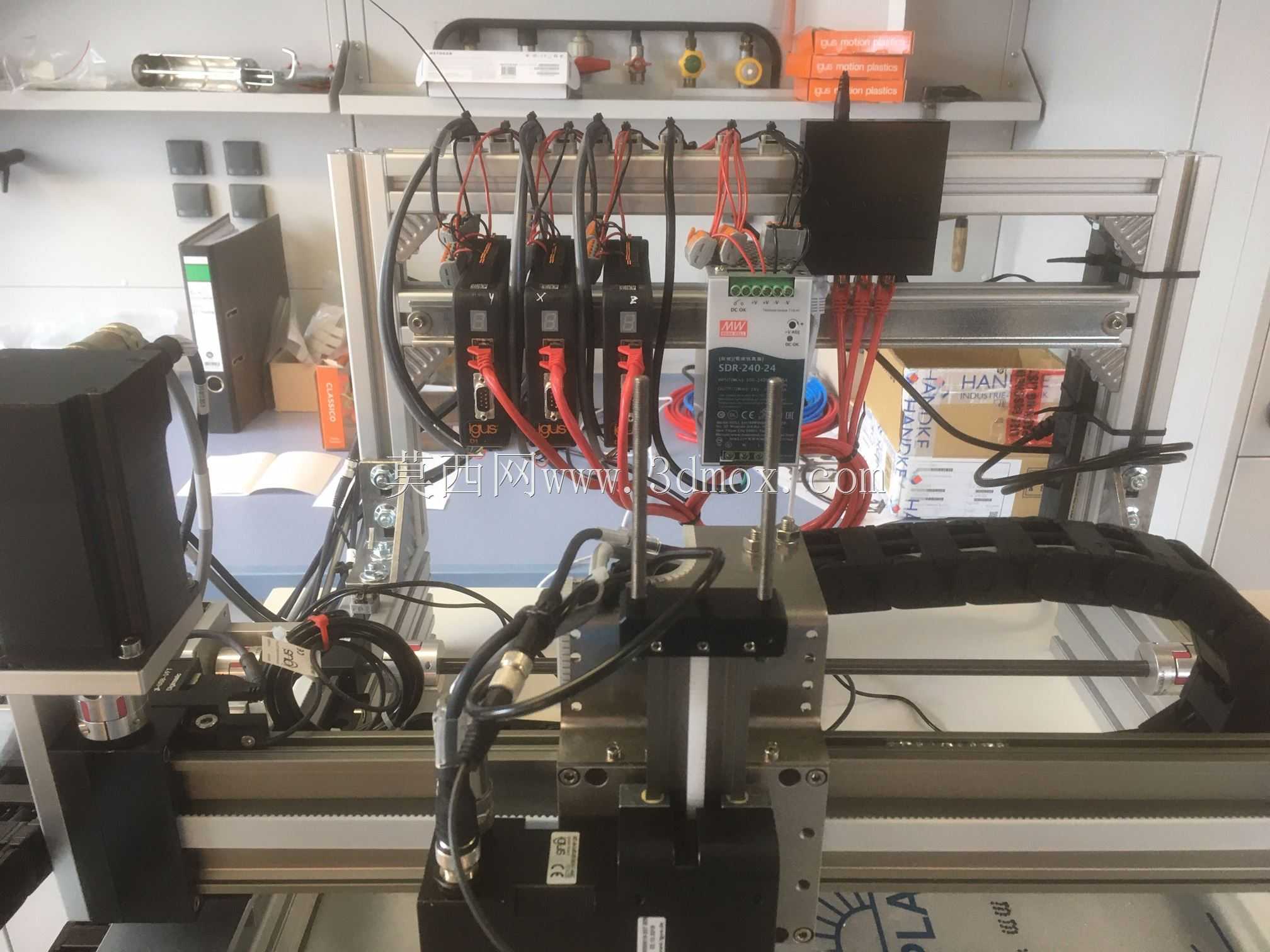

从运动控制逻辑来看，X、Y轴的运动速度做了分段设置，在测头接近检测点位时自动降速，避免惯性冲击带来的测量误差，非检测移动段采用高速位移，缩短全幅面检测的整体耗时，标准9×9网格点阵的全平台检测流程可在3分钟内完成，不会占用过多生产准备时间。设备的电气控制模块集成在机架侧方的安装板上，接线端子做了标识区分，后期维护时可快速排查线路故障，整体结构没有复杂的定制加工件，大部分零部件都采用标准工业配件，组装调试门槛较低，适合3D打印服务商、科研实验室这类有批量设备校准需求的场景使用。
