绍贝格尔脉动式流体处理装置结构设计

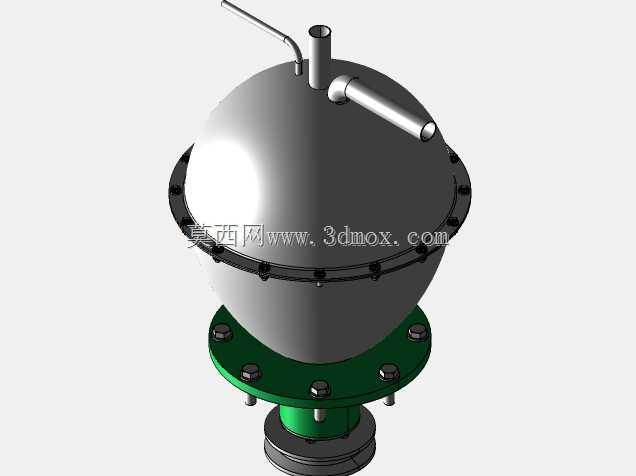

该装置的核心设计逻辑依托涡流脉动效应实现流体介质的高效处理，整体采用上下扣合的椭球形腔体作为核心工作空间，腔体边缘沿周向均匀布置紧固件，实现上下半壳的密封连接，避免工作过程中介质泄漏。腔体顶部设置三个接口，居中的竖直接口作为主轴安装通道，两侧的弯管接口分别作为介质入口与出口，接口管径匹配常规工业管路连接尺寸，可直接对接标准法兰或快接接头，无需额外定制转接件。腔体下部设置带透明视窗的支撑段，既可以通过视窗观察内部介质流动状态，也为内部的涡流发生组件提供安装定位基准，底部的法兰盘作为整机安装基准，预留的螺栓孔位适配常规设备安装机架的孔距要求，安装时无需对现有机架做大规模改造。内部核心的锥形导流结构与中心主轴同轴装配，工作时介质进入腔体后，沿椭球内壁形成稳定的螺旋涡流，通过脉动效应实现不同密度介质的分离、均质或者活化处理，在水处理、流体混合、特殊介质分离场景中，相比传统的叶片式搅拌或离心装置，该结构无复杂的高速旋转叶片，流道内无明显的剪切死角，对含有脆弱颗粒或者易乳化介质的处理适配性更强。设计过程中重点考量了腔体的承压能力，椭球形的壳体结构相比圆柱形筒体，在同等壁厚条件下可承受更高的内部工作压力，周向布置的紧固件均匀分担密封面的压紧力，避免局部应力集中导致的密封失效。下部支撑段的绿色透明构件采用耐腐透明工程材质，既满足承压要求，也可直观观测内部组件的运行状态，方便日常巡检时快速判断设备是否存在异常磨损、介质堵塞等问题。整机的安装边界以底部法兰为基准，竖直方向的总高度适配常规工业车间的设备安装空间，横向最大尺寸为椭球腔体的最大外径，布置时仅需预留两侧管路的操作空间即可，无需额外预留过大的检修通道，日常维护仅需拆卸上下腔体的周向紧固件即可完成内部清理与组件更换，拆装流程简便，可大幅降低现场运维的工时消耗。
