小型蒸汽锅炉牵引动力装置结构设计

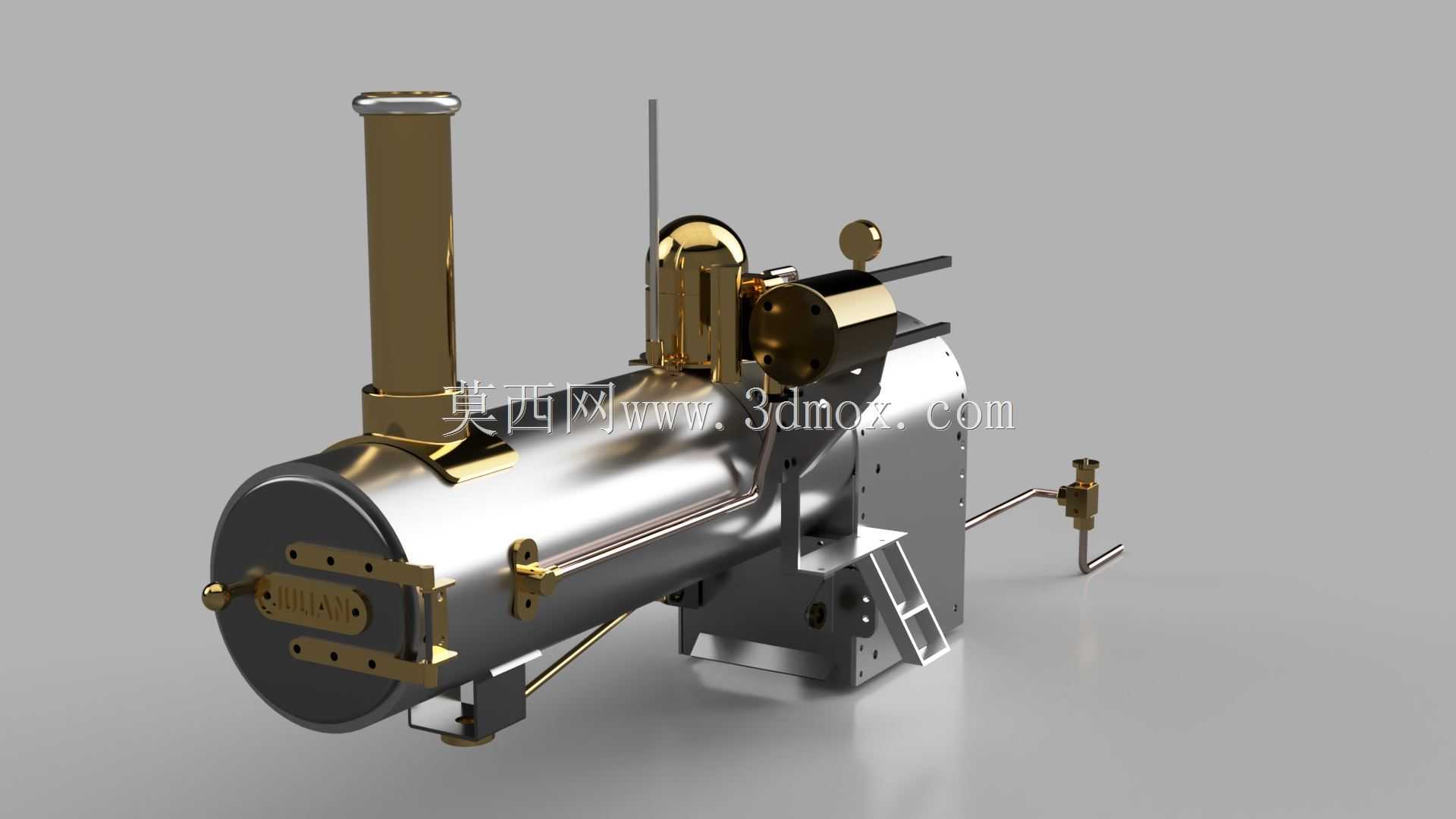

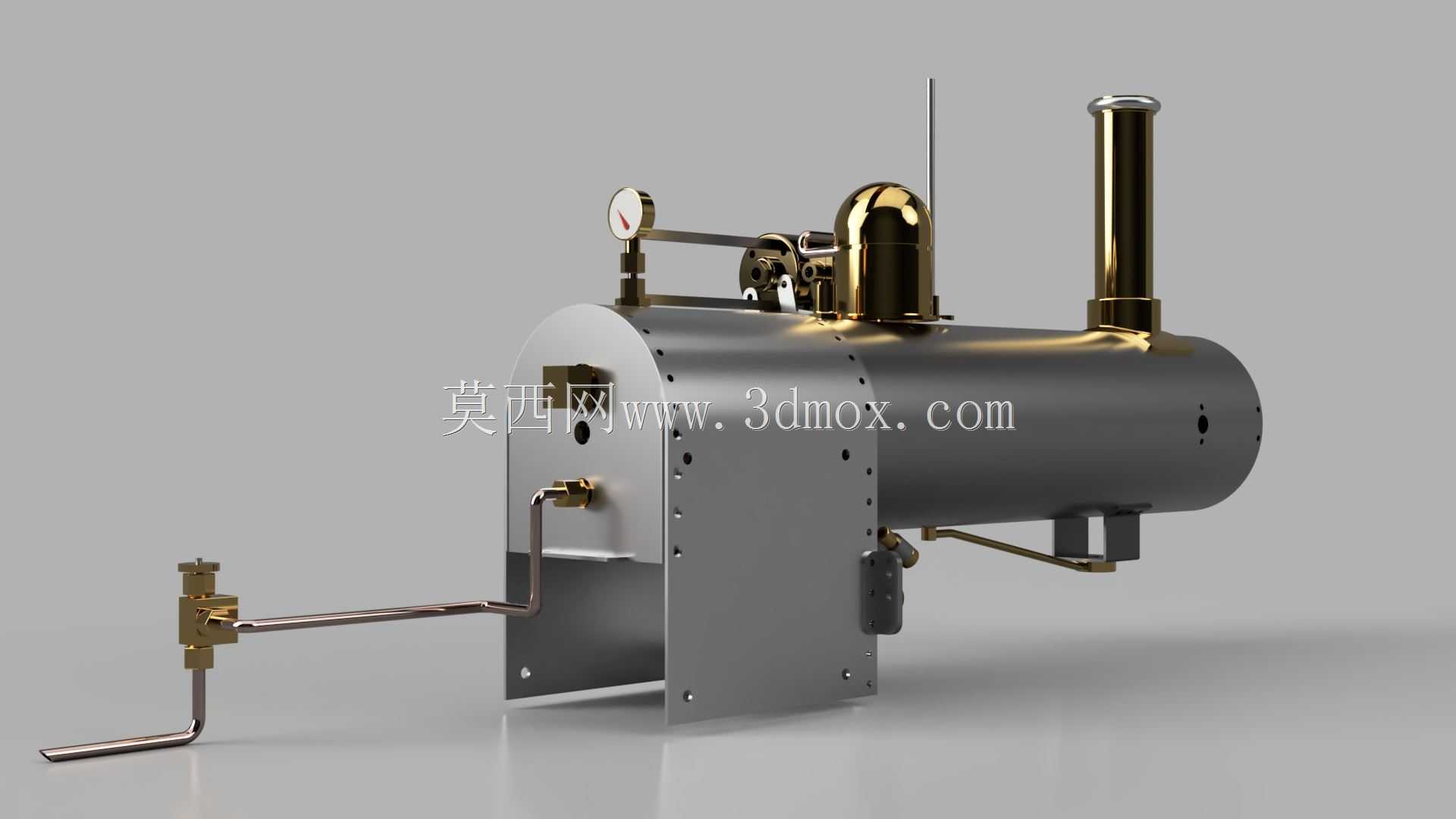

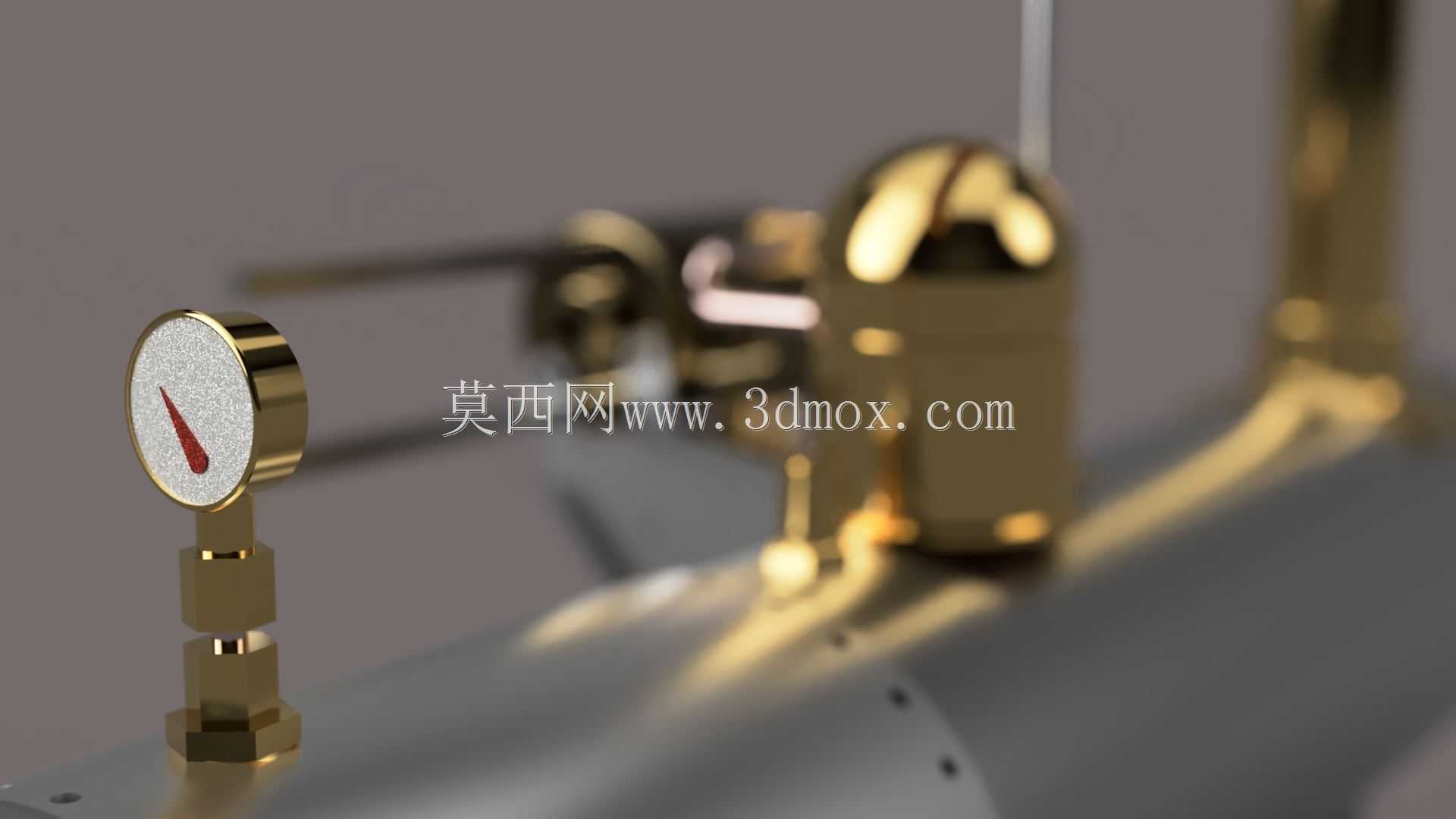

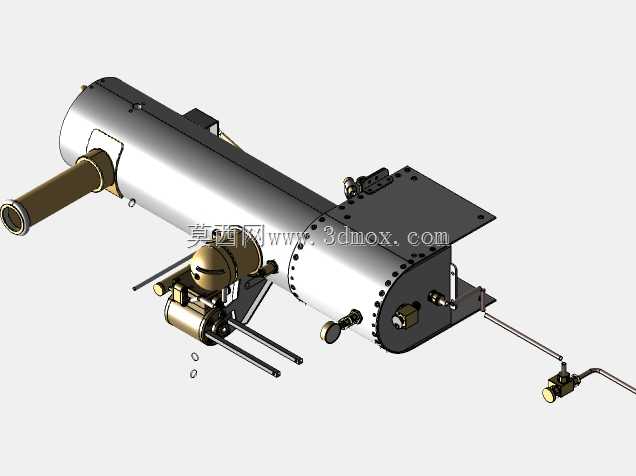

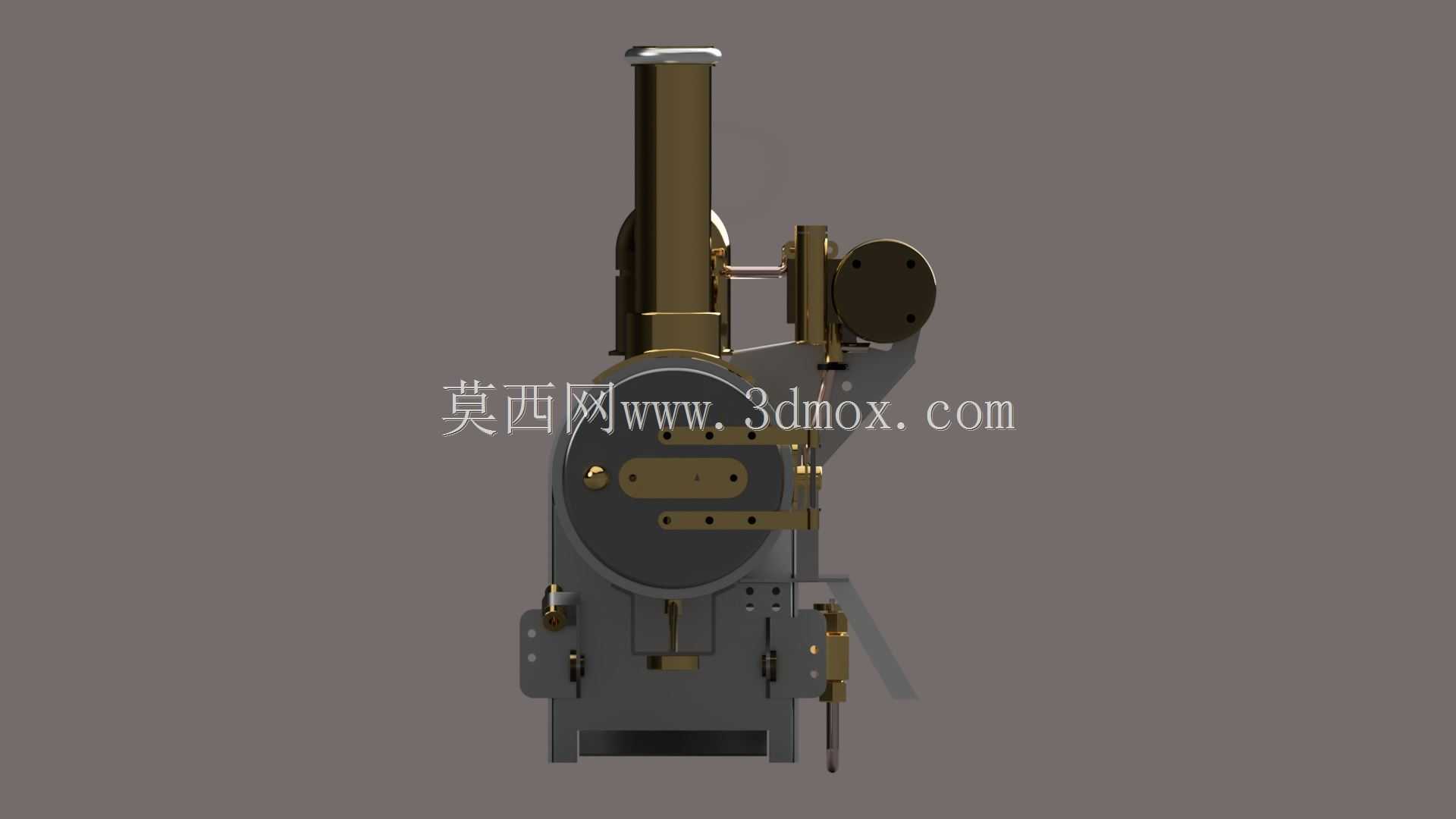

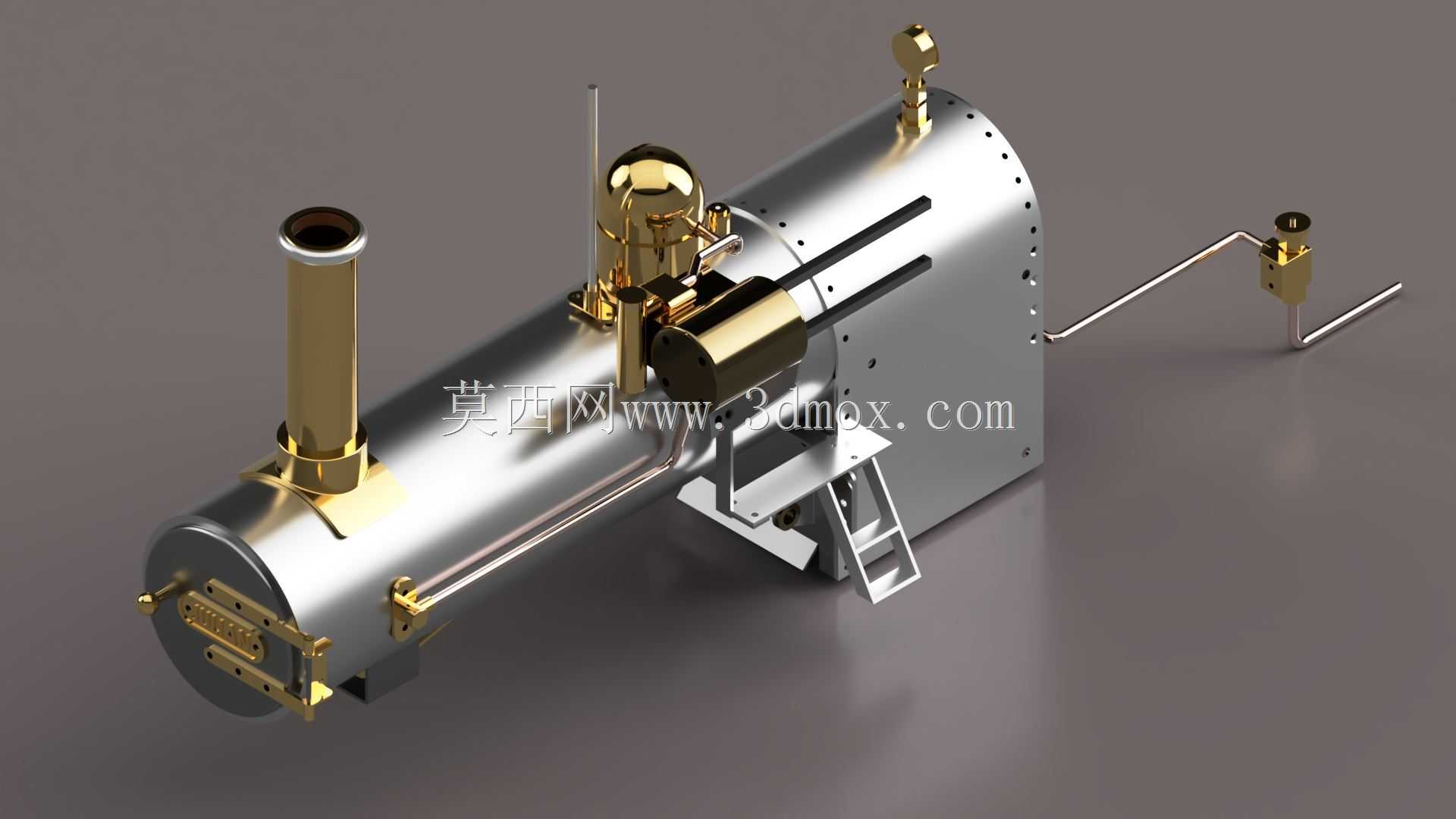

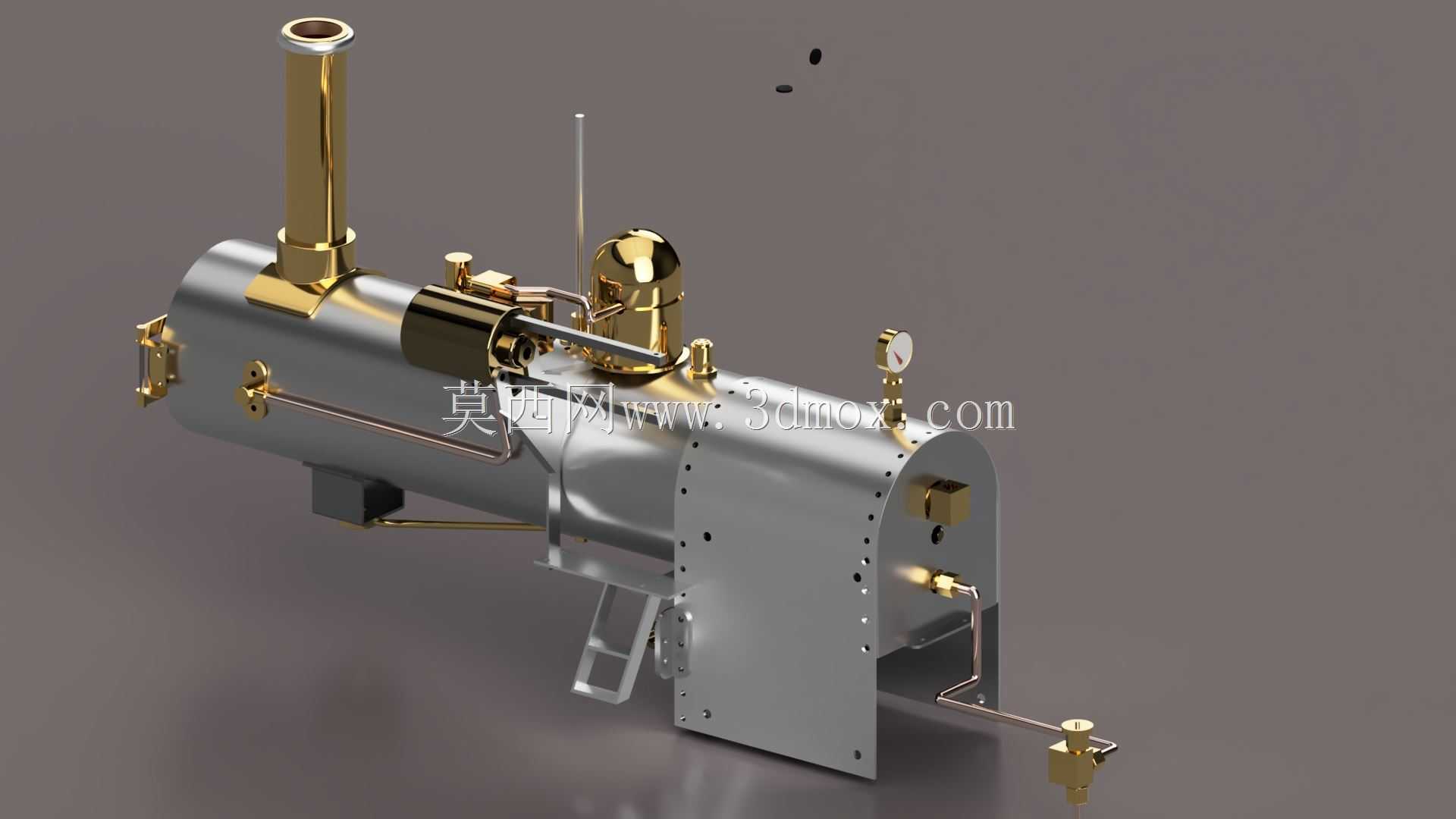

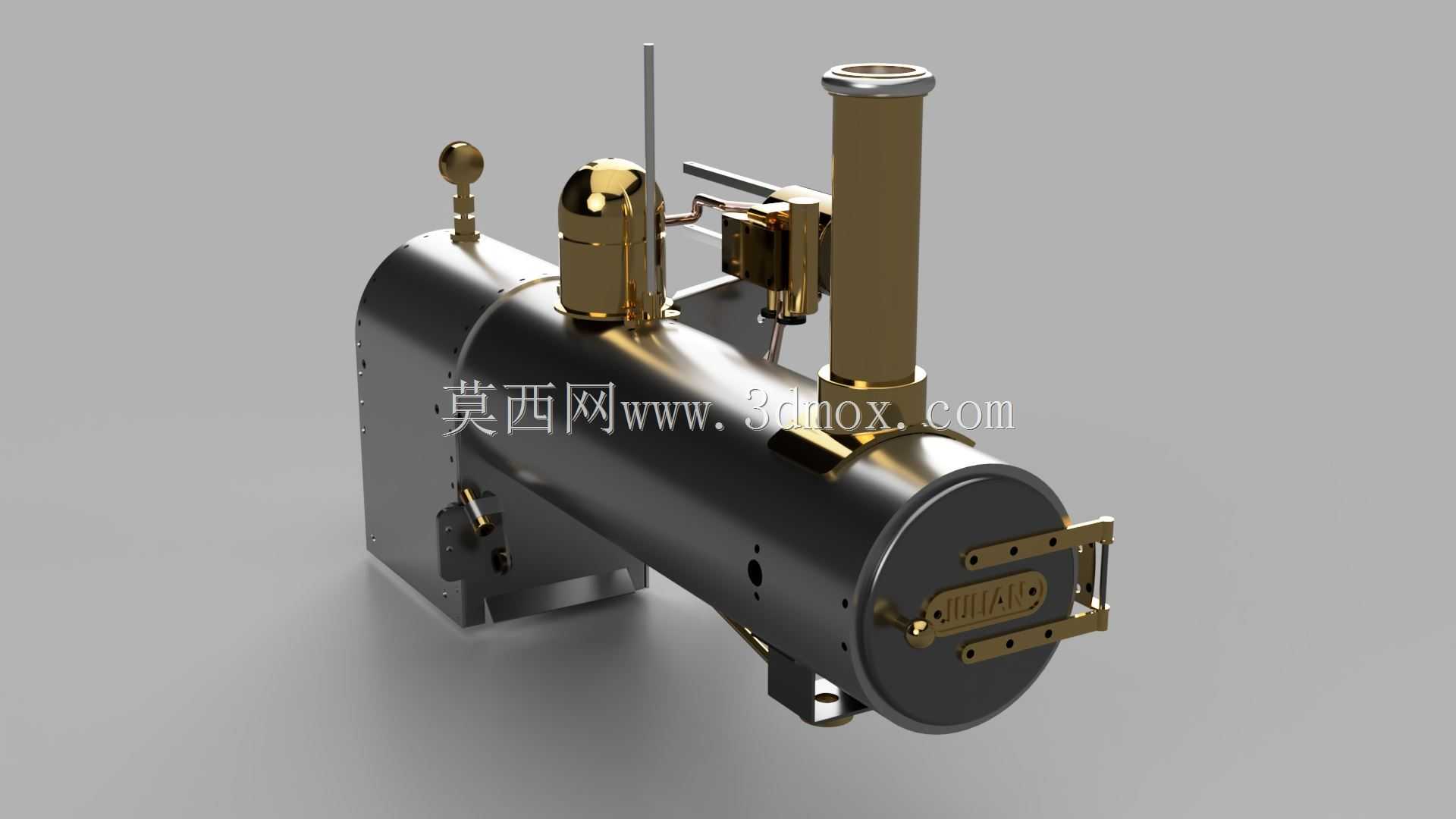

这套结构主要面向小型移动式蒸汽动力设备的牵引动力段设计，常见于小型蒸汽机车模型、微型固定式蒸汽动力演示装置、小型工业蒸汽辅助牵引单元的应用场景，核心作用是为配套牵引机构提供稳定的高压蒸汽输出，同时完成蒸汽通路的控制、压力监测与动力输出衔接。从结构布局来看，卧式圆柱形锅筒作为核心承压部件，采用分段式法兰拼接结构，筒身预留的多组安装孔位分别对应水位监测、蒸汽输出、排污管路、安全阀安装的接口，所有孔位的同轴度公差控制在0.05mm以内，避免后期管路装配出现错位应力。锅筒前端的立式安装支架采用折弯钣金结构，支架上的阵列安装孔既可以实现锅筒与牵引车架的刚性固定，也预留了后期调整安装高度的冗余空间，支架底部的翻边结构能够有效分散锅筒满载时的承重应力，避免长期运行出现支架形变。锅筒顶部集成的组件包含压力表安装座、铜质蒸汽控制阀组、直立式排烟烟囱，其中压力表通过缓冲弯管与锅筒内部蒸汽腔连通，避免蒸汽直接冲击表盘造成测量失准，控制阀组的操作手柄延伸至设备侧方，方便操作人员在设备运行过程中实时调整蒸汽输出量。前端伸出的铜质管路组件包含蒸汽输出管、操作阀杆与连接接头，管路走向采用最小弯折半径设计，减少蒸汽输送过程中的压力损失，所有黄铜材质的接头与不锈钢锅筒的连接位置都设计了密封槽，适配紫铜垫片密封，能够承受1.2MPa以内的工作压力无泄漏。设计过程中优先考虑了装配的工艺性，所有外部组件都采用螺栓连接而非焊接固定，方便后期拆解维护与零部件更换，锅筒外部的金属件分别做了不同的表面处理，钢制件采用喷塑防锈处理，铜质阀件采用抛光钝化处理，既区分了功能区域，也提升了长期使用的耐腐蚀性。安装边界方面，整套装置的横向安装尺寸控制在420mm以内，纵向高度不包含烟囱为180mm，底部安装孔的孔距统一为120mm标准间距，能够直接适配多数小型牵引车架的安装位，不需要额外做安装板转接。在功能实现上，这套结构既可以独立作为小型蒸汽发生单元使用，也可以与活塞式蒸汽机、牵引传动轮组配合组成完整的动力牵引系统，锅筒内部预留的加热组件安装位能够适配电加热、固体燃料加热两种不同的加热方式，满足不同场景的使用需求。
