家用采暖系统屏蔽式循环加速泵结构

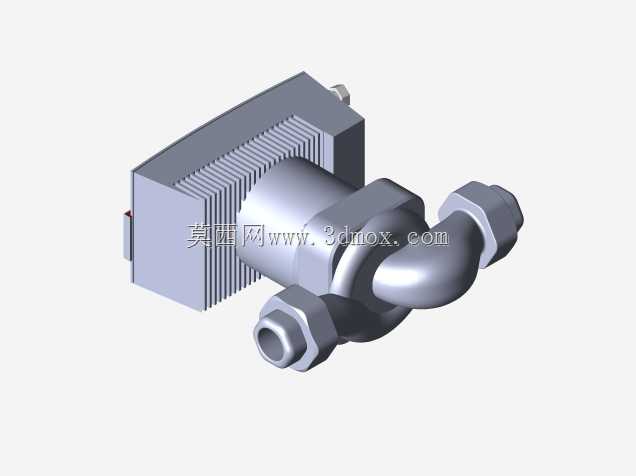

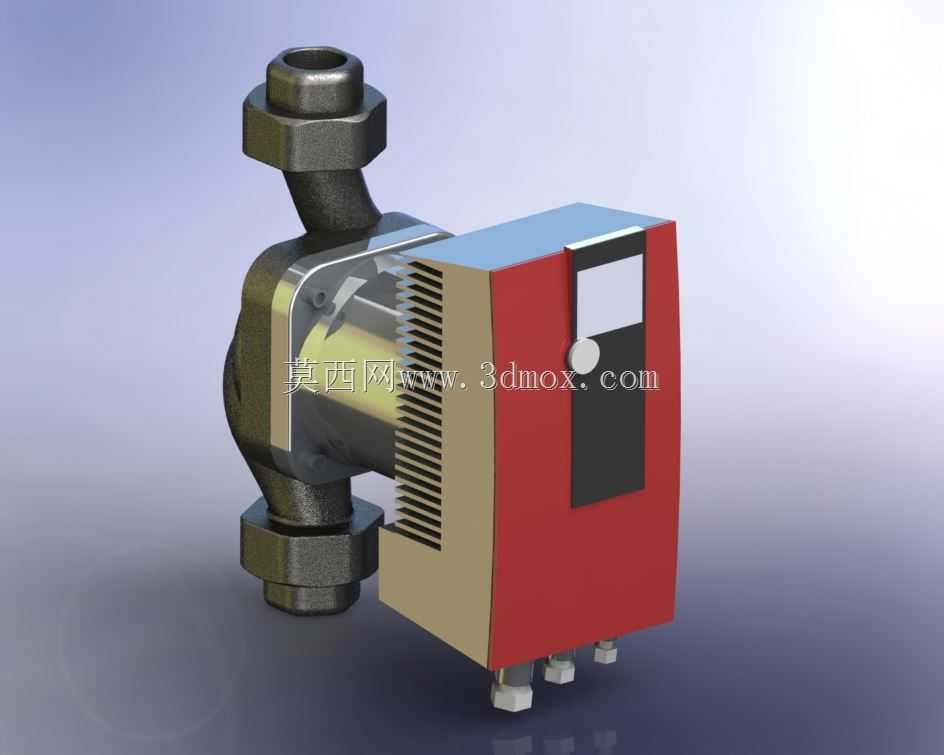

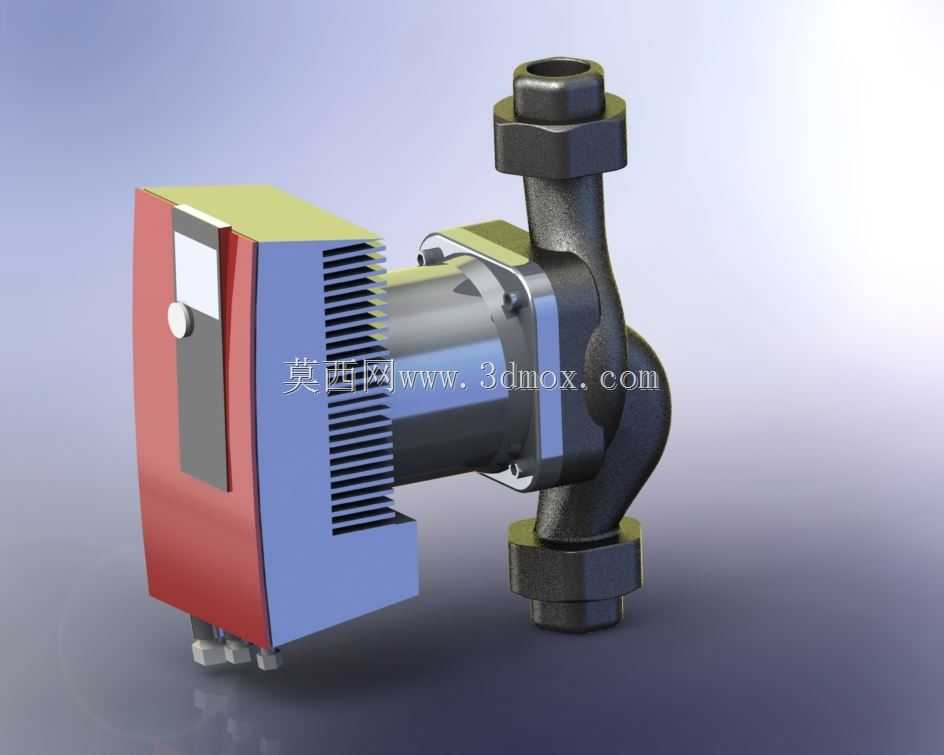

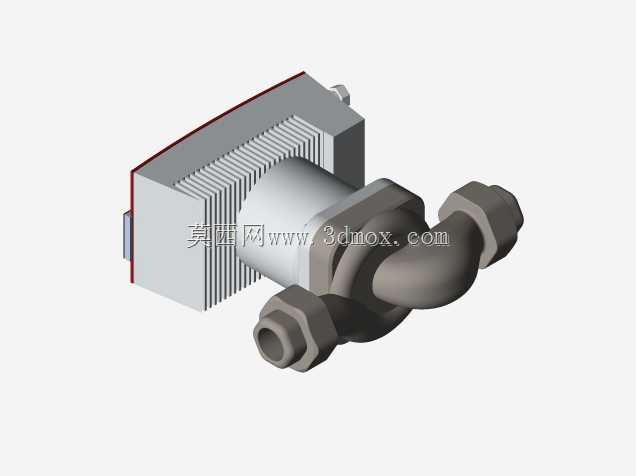

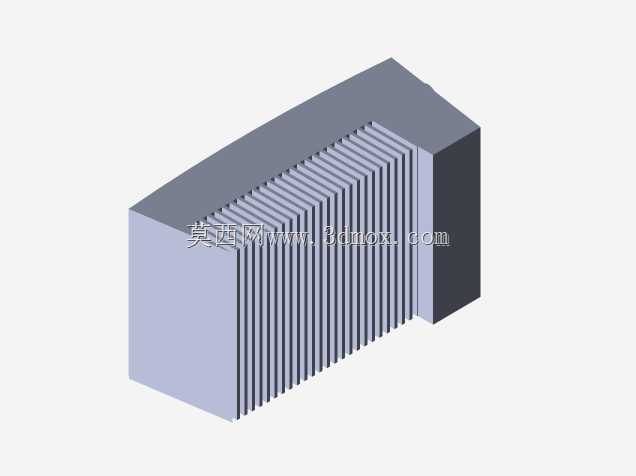

这款循环加速设备主要应用在独立分户采暖、小型商用热水循环回路中，承担管路内热水的动能补给作用，解决长管路、多弯头回路中水流阻力过大导致的远端散热片不热、水温分层明显的问题，也可配套小型太阳能热水系统、家用空气源热泵的水路循环使用，适配公称通径15到25毫米的家装水暖管路，安装时可直接通过两端活接结构对接PPR或金属管路，无需额外加装过度连接件，安装边界预留120毫米的轴向操作空间即可完成活接拧紧作业，泵体整体宽度控制在180毫米以内，可适配多数家用壁挂炉下方、分集水器旁的狭窄安装位。从结构设计来看，泵头过流部分采用弧形流道设计，减少水流转向时的局部阻力损失，叶轮采用离心式闭式结构，匹配湿转子屏蔽电机结构，取消了传统机械密封结构，从根源上避免了泵轴位置的滴漏问题，电机绕组与过流腔之间采用不锈钢隔离套分隔，运转时输送的热水可直接对电机转子部分进行冷却，无需额外加装散热风扇，运行噪音可控制在30分贝以内，不会对居家环境造成噪音干扰。电控部分集成在泵体侧方的控制盒内，预留了多档位转速调节结构，可根据管路实际阻力大小切换运行档位，匹配不同回路的扬程需求，控制盒外壳采用阻燃ABS材质，表面设置竖向散热格栅，兼顾防护等级与散热需求，接线腔采用下置式设计，避免管路凝露滴水渗入接线部位造成电气故障。建模过程中对泵体的安装配合尺寸做了精准还原，两端活接的螺纹规格、密封面位置、安装固定脚的孔位间距都按照实际量产尺寸绘制，可直接用于家装水暖系统的管路排布预演、安装干涉检查，也可作为小型流体输送设备选型阶段的结构参考，核对安装空间与管路对接的匹配度。设备进出口采用同轴式设计，可直接水平安装在管路上，也可根据安装空间调整控制盒的朝向，只要保证电机轴处于水平状态即可正常运行，避免立式安装导致的转子轴承偏磨问题，延长设备的实际使用寿命。
