电力涡轮泵水力发电设备结构设计

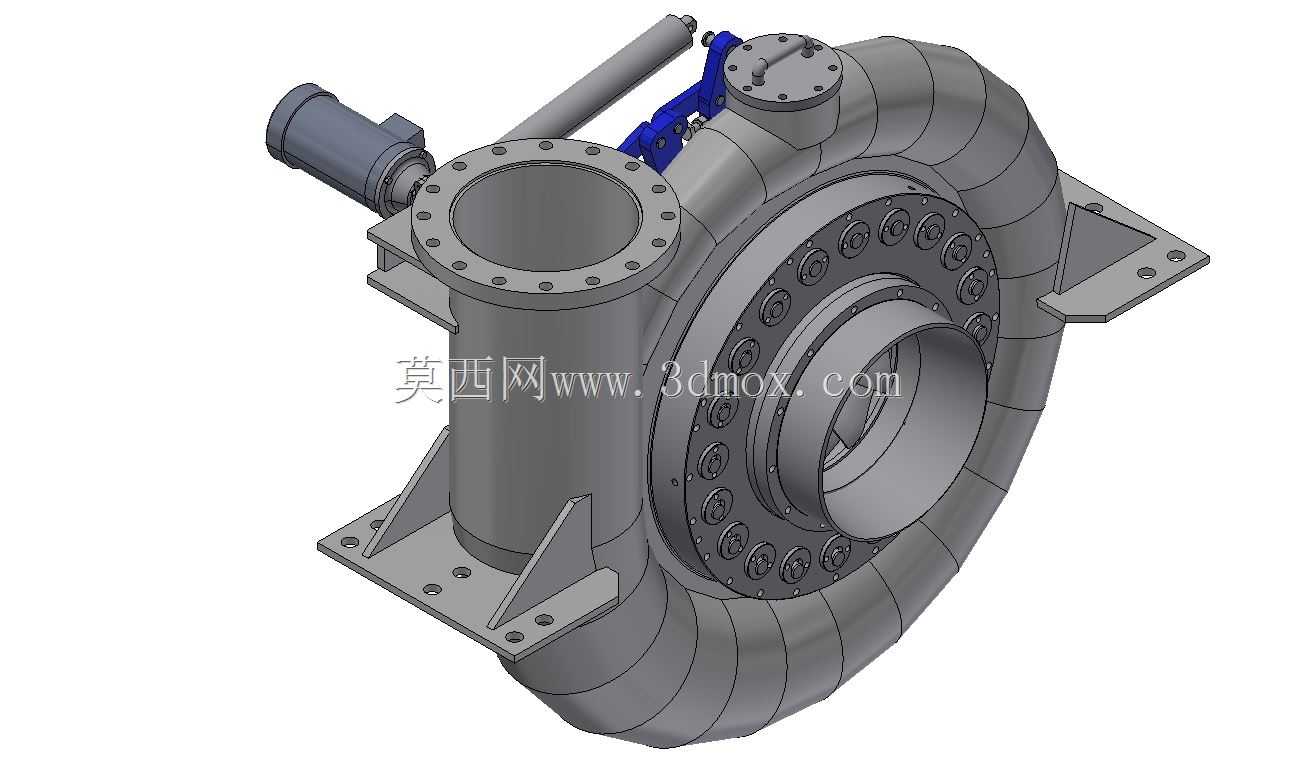

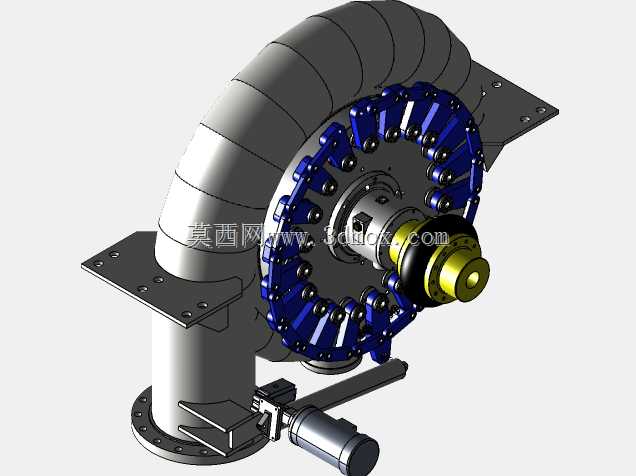

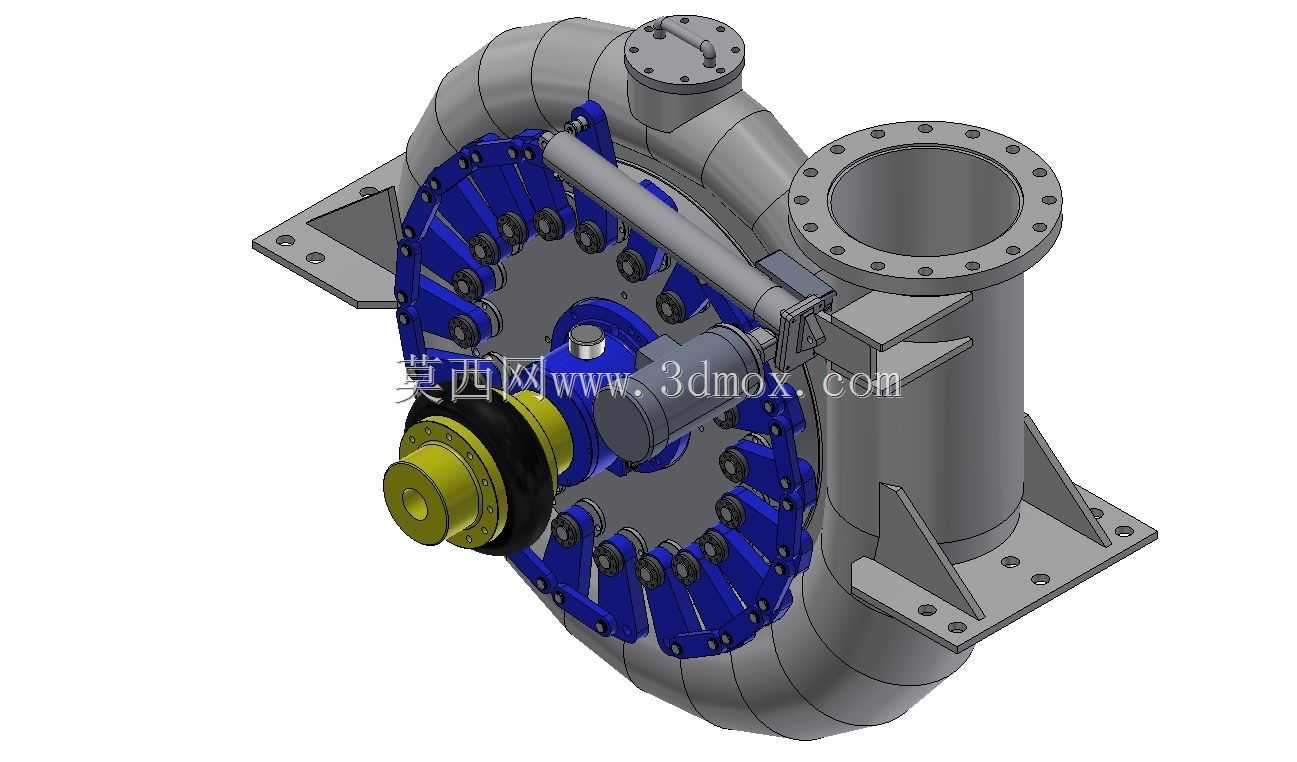

这款涡轮泵主要面向小型水力发电场景的动力转换环节设计，可适配低水头径流式水电项目的能量转换需求，也可用于工业流体余压回收系统的动力输出单元，在分布式水电站点、工业循环水系统余能利用场景中承担水能到旋转机械能的转换作用。从结构设计逻辑来看，整体采用蜗壳式流道布局，进水端采用标准法兰对接结构，法兰端面预留均匀分布的螺栓安装孔，可直接与同口径输水管道对接，安装时需保证法兰端面的平行度偏差不超过0.2mm，避免密封面渗漏。泵体侧面设置带安装支脚的支撑结构，支脚表面预留地脚螺栓孔，安装基准面与泵轴中心线的平行度公差需控制在合理范围内，保障设备运行时的结构稳定性，降低振动传导。核心的叶轮组件采用周向均布的叶片铰接结构，蓝色叶片组件通过销轴与轮盘连接，可根据水流冲击角度自适应调整叶片开度，适配不同流量工况下的水能捕获效率，相比固定叶片结构，在变流量工况下的能量转换效率可提升10%左右。叶轮输出端采用阶梯轴结构，轴端设置密封安装位与联轴器对接法兰，可直接与发电机输入轴连接，轴系位置预留了密封组件、轴承组件的安装空间，设计时充分考虑了易损件的拆装便利性，后期维护时无需拆解整个蜗壳即可完成密封件与轴承的更换。蜗壳顶部设置检修口法兰，日常运维时可通过检修口观察内部叶片磨损情况，也可通过该位置完成内部杂物清理，避免大颗粒杂质卡滞叶片。整体流道采用顺滑过渡的曲面设计，从进水法兰到叶轮腔再到蜗壳收集腔的截面变化遵循流体力学流速控制规律，尽量降低流道内的水力损失，减少紊流带来的振动与噪声。安装边界方面，设备整体重心落在支撑支脚的中心区域，安装时需保证基础平面的水平度，进出水管道需设置独立支撑，避免管道重量直接作用在泵体法兰上造成结构变形。轴系对中时需保证泵轴与被驱动设备轴的径向偏差不超过0.1mm，角向偏差不超过0.05mm，避免运行过程中出现轴系疲劳损坏。在功能实现上，该结构可在水流进入蜗壳后形成均匀的环向流，持续冲击叶轮叶片带动轮盘旋转，输出稳定的转速与扭矩，适配额定水头下的连续运行工况，同时结构上预留了转速传感器、压力传感器的安装位，可配套监控系统实现运行状态的实时采集，满足无人值守电站的运行需求。
