燃油系统调压燃烧控制阀结构设计

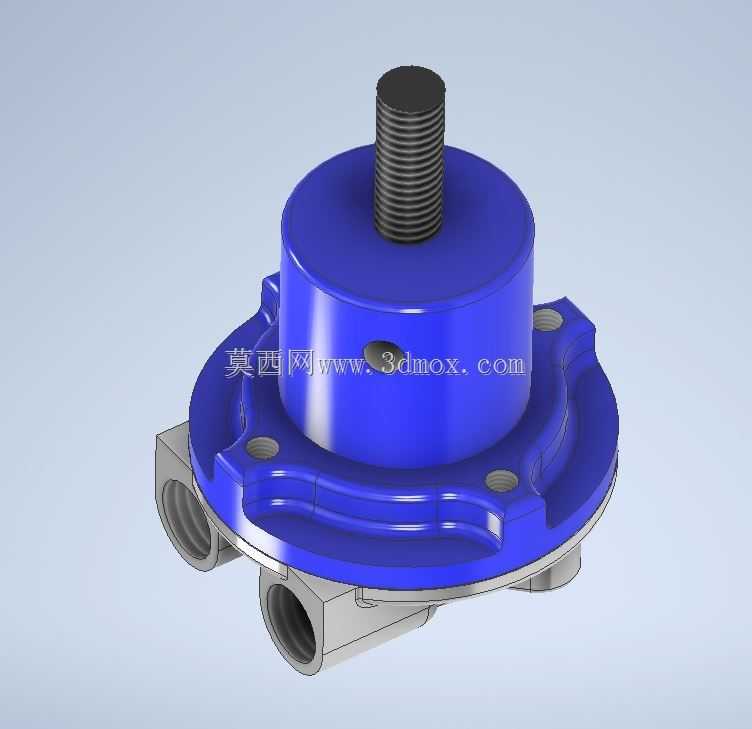

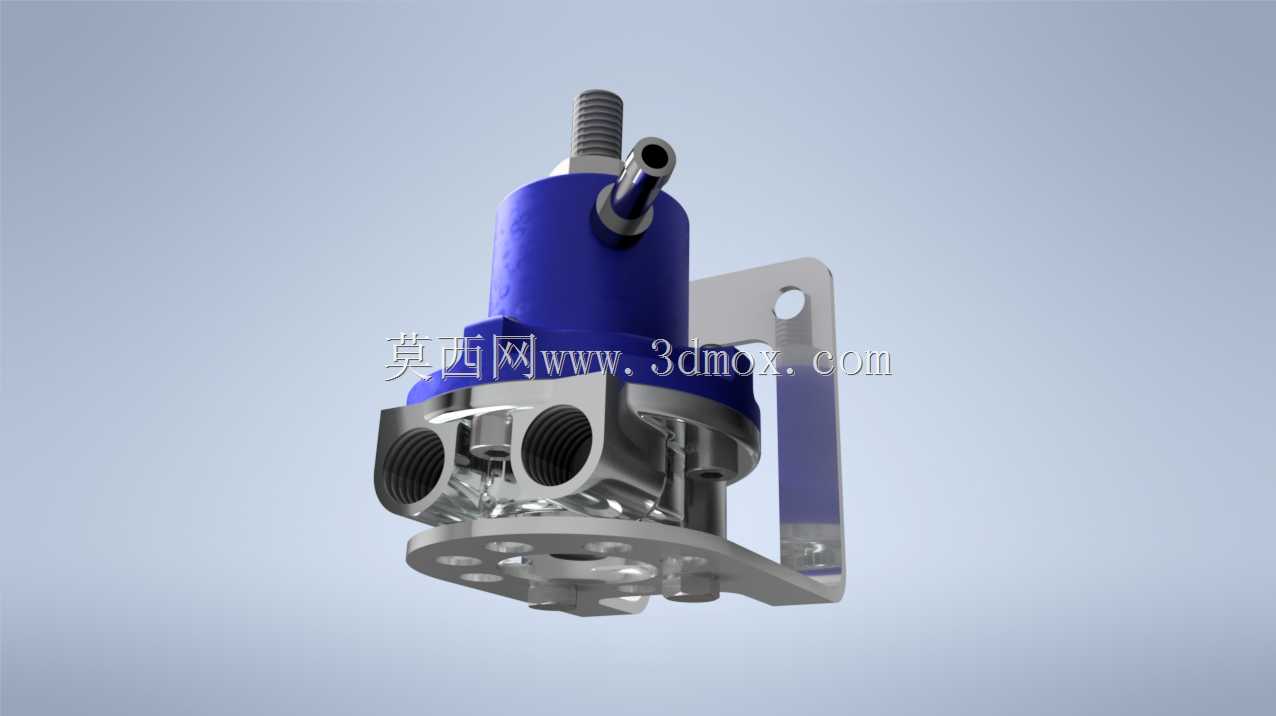

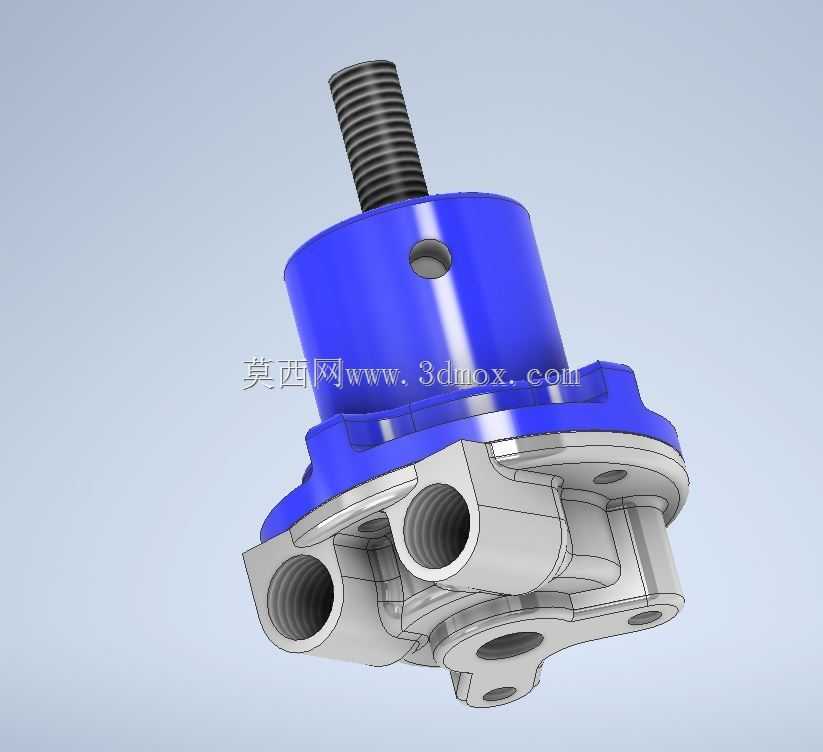

该部件主要应用于中小型燃油燃烧设备、车载燃油供给回路以及小型工业加热机组的燃油输送支路，核心作用是稳定管路供油压力，保障燃油雾化前的压力参数处于设计区间，避免供油压力波动导致的燃烧不充分、火焰跳脱甚至回火风险。从结构设计来看，主体采用上下分体式装配逻辑，上部蓝色壳体为压力调节腔，内置弹簧膜片调压组件，顶部伸出的螺纹接头用于接出压力反馈管路，侧部斜向布置的金属接头为回油通路，当供油压力超过设定阈值时，膜片克服弹簧力抬升，多余燃油通过该接头回流至油箱，实现动态稳压。下部银色金属本体为油路集成块，两个对称布置的内螺纹接口分别为进油与出油通路，接口尺寸适配常规燃油输送管路的连接标准，底部法兰面预留多个均匀分布的安装孔，可直接通过螺栓固定在设备安装基座上，侧部延伸的L型安装支架额外提供了侧装固定位，适配不同安装空间的布局需求。设计过程中优先考虑了油路的流道平顺性，内部流道做了圆弧过渡处理，减少燃油流动过程中的阻力损失与局部紊流，避免长期使用后杂质在流道拐角处沉积堵塞。调压腔与油路块之间采用密封垫压合密封，可耐受燃油介质的长期腐蚀，同时兼顾拆装维护的便利性，无需专用工具即可拆分清理内部滤网或更换调压弹簧。安装边界方面，主体最大外径控制在紧凑区间，顶部接头与侧部回油接头的伸出长度经过核算，不会与周边管路、线束产生干涉，侧装支架的安装孔位与底部法兰孔位形成两个独立的安装基准，既可以垂直正装在油路集成板上，也可以通过侧支架固定在设备侧壁，适配不同设备的油路布局走向。实际选型应用时，可根据供油系统的额定压力匹配对应刚度的调压弹簧，无需更改外部安装尺寸即可覆盖不同功率燃烧设备的供油稳压需求，下部油路块的接口螺纹采用通用管螺纹标准，可直接与市面常规燃油管路接头适配，无需额外加工转换接头。
