大众1.0TSI车型配套水冷式中冷器结构

小排量涡轮增压动力系统的热管理设计，一直是紧凑级家用车动力舱布局的核心难点，这款适配大众1.0TSI动力单元的水冷式中冷器，正是针对横置前驱小排量车型的狭窄安装空间做的定向结构优化。不同于传统大排量车型常用的风冷式中冷器需要布置在车头迎风面、通过长管路连接涡轮与节气门的方案，这款水冷中冷器采用集成式布局思路，将芯体与进气歧管安装位做了适配设计，大幅缩短了压缩空气的流通路径，减少涡轮迟滞的同时，也降低了长管路带来的压力损失。

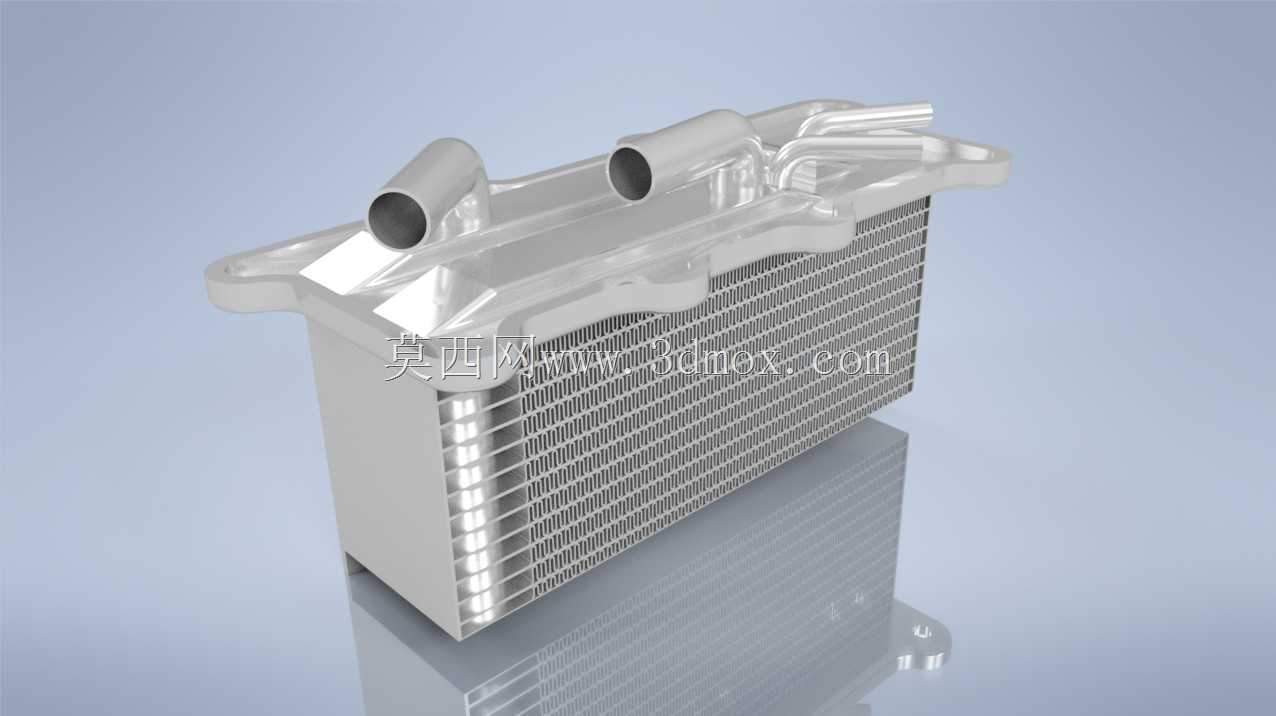

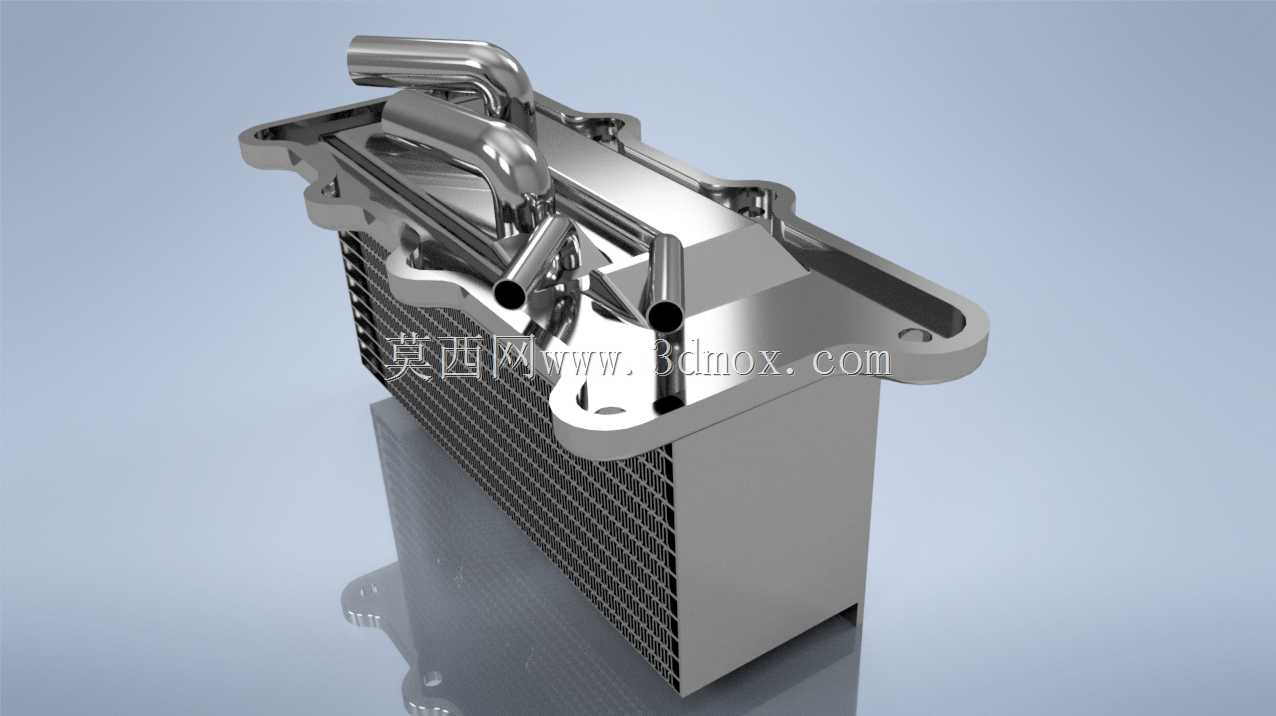

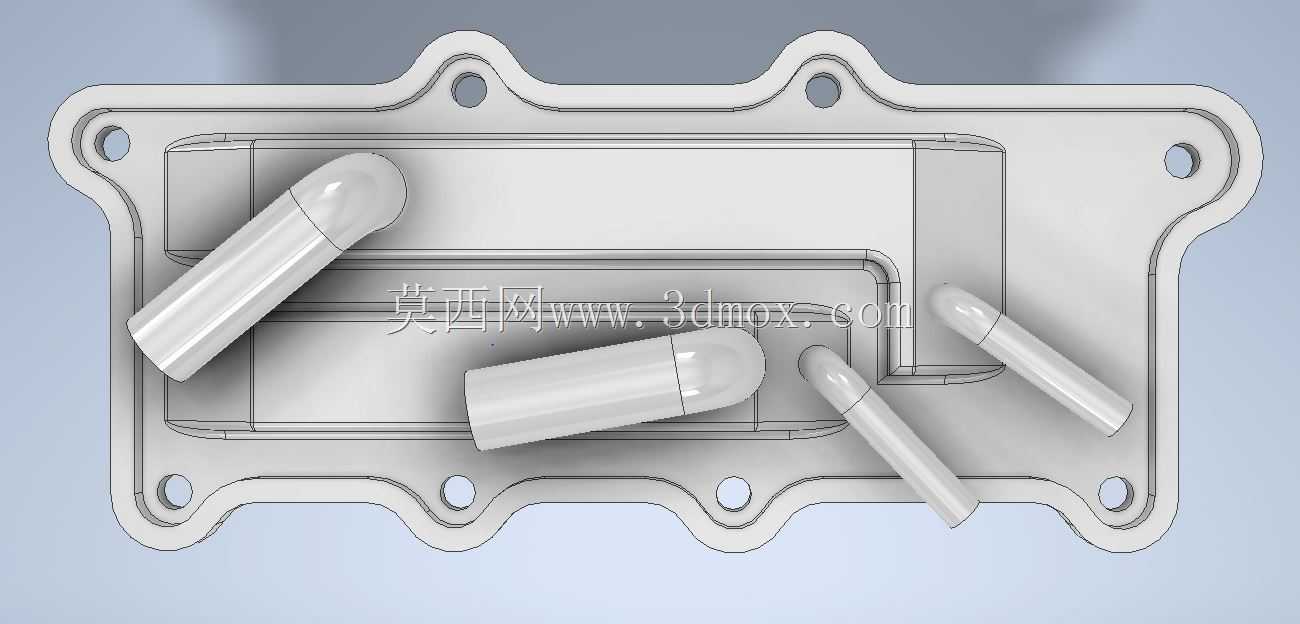

从实际装车场景来看，这款中冷器的安装边界完全贴合1.0TSI机型的缸盖上部空间，两个进气接口分别对应涡轮端压缩空气出口与节气门端进气入口，接口的管径、插接角度都做了精准匹配，不需要额外改动周边的线束、管路固定点即可完成装配。芯体部分采用密集的铝制散热鳍片与交错流道设计，内部走冷却循环水，外部走被涡轮压缩后的高温进气，通过水冷回路的恒温控制，能把经过涡轮压缩升温后的进气温度稳定控制在合理区间，避免高温进气导致的爆震问题，同时提升进气密度，让小排量涡轮机在低转速区间就能输出足够的扭矩，适配城市通勤场景下频繁启停、转速快速升降的使用需求。

设计过程中需要重点考量的是密封与抗震性能，动力舱内的工作温度波动范围大，同时发动机运转会带来持续的振动，因此中冷器的端盖与芯体采用钎焊一体成型工艺，接口位置预留了密封件安装槽，能在长期振动工况下避免漏气、漏水问题。散热芯体的流道阻力经过反复校核，既保证足够的换热面积，又不会让进气侧的压力损失超过标定阈值，避免影响涡轮的工作效率。水冷回路的接口位置也做了空间避让，不会和周边的点火线圈、油轨等部件产生干涉，日常维护时不需要拆卸周边过多附件即可完成检修作业。

在整车热管理系统的匹配上，这款中冷器的水冷回路与发动机低温冷却循环连通，通过独立的电子水泵控制冷却液流量，在冷启动阶段可以减少冷却液流通，帮助进气温度快速上升，缩短暖机时间；在大负荷工况下则加大冷却液循环流量，快速带走压缩空气的热量，保证动力输出的稳定性。整体结构紧凑，重量控制也符合小排量车型的轻量化要求，不会给车头增加过多的额外重量，对于前驱车的轴荷分配也更为友好。
