环形桌面声学手机扩音装置结构设计

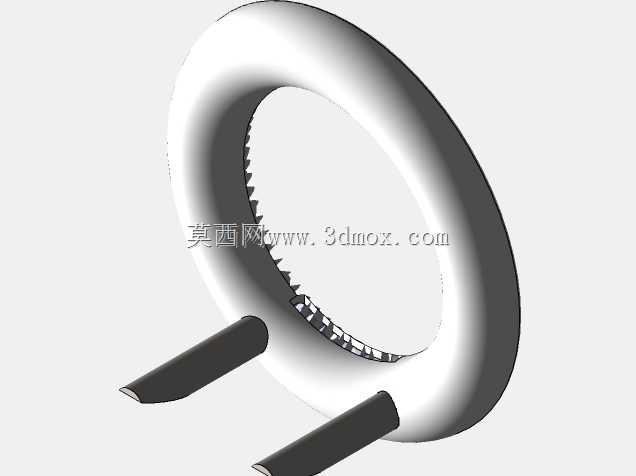

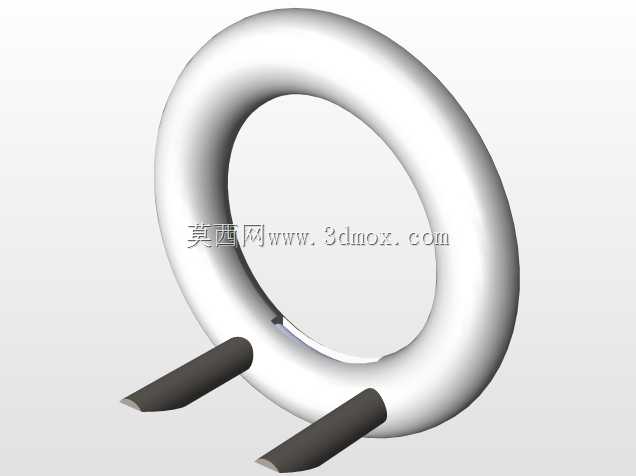

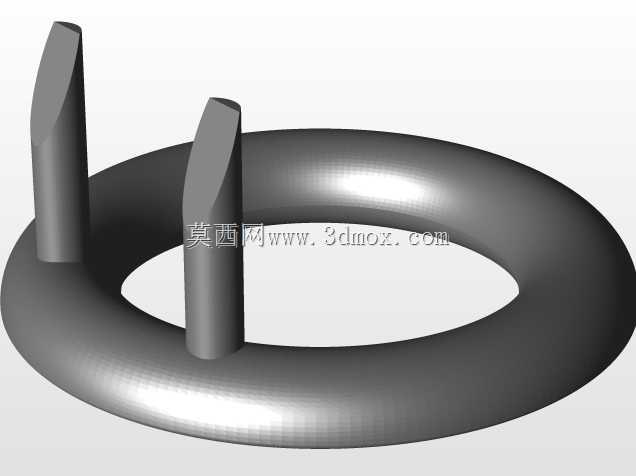

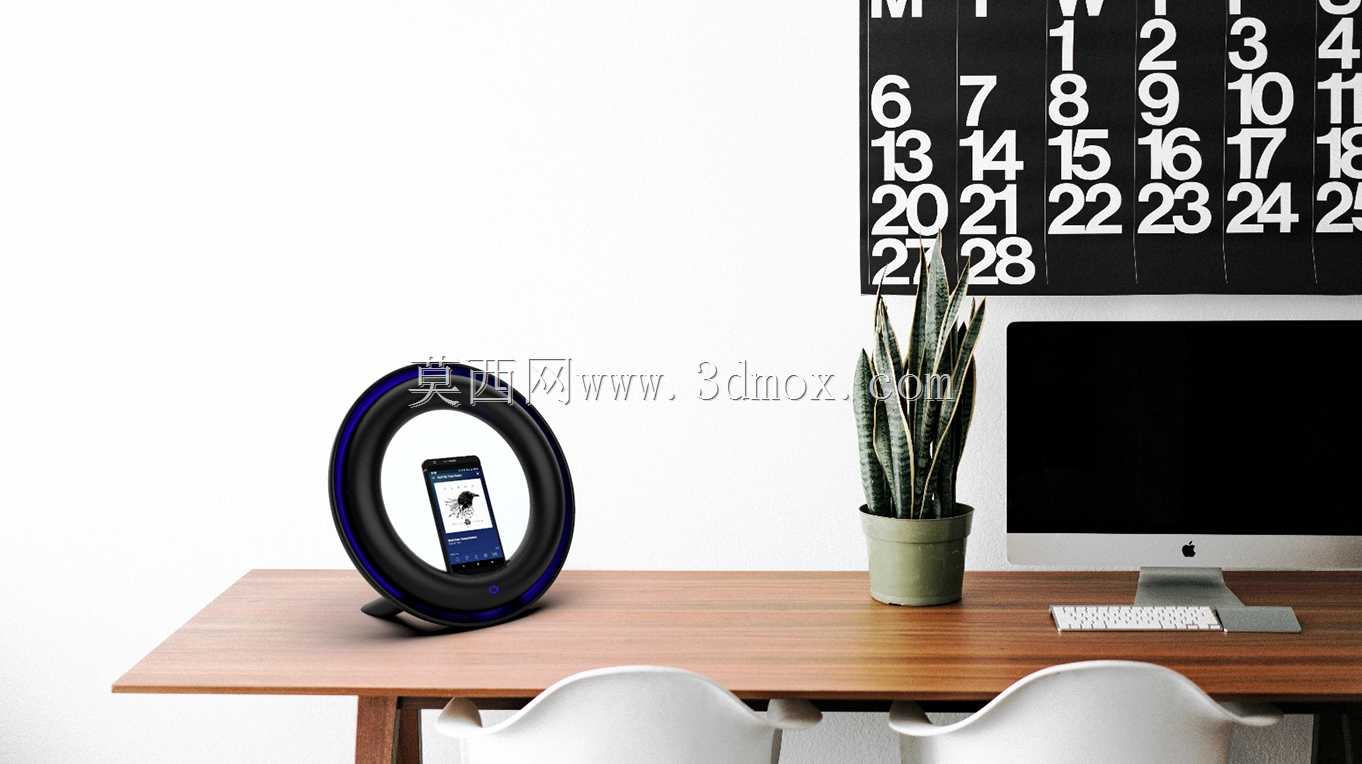

这款环形扩音装置的核心应用场景覆盖个人桌面办公、居家休闲、小型户外露营等多类需要小范围提升手机外放音量的场景，无需外接电源即可实现声音增益，适配绝大多数直板智能手机的放置需求。从功能特性来看，装置采用纯物理声学结构设计，没有内置电子元器件，不存在供电需求与电路故障风险，依靠环形腔体的声波反射、聚拢原理实现音量放大，同时能在一定程度上优化中低频段的听感，减少手机平放桌面时声音被桌面遮挡发散的问题。设计思路最初源于日常场景的偶然发现，即硬质弧形边缘对声波的反射增益效果，后续通过结构优化将弧形结构拓展为闭合环形腔体，在腔体正面预留适配手机厚度的插装槽，手机插入后扬声器位置刚好对准腔体内部的声波反射面，环形的闭合结构可以减少声波向侧面的无效扩散，让声音更多地朝向使用者所在的正面方向传递。外形尺寸方面，整体环形结构的外径控制在220mm左右，环形截面的直径为35mm，底部设置有宽度40mm的一体式支撑底座，放置在桌面时的整体高度为230mm，底座与桌面的接触面积足够保证放置稳定性，不会因为轻微触碰出现倾倒问题；正面的手机插装槽宽度为12mm，槽深为15mm，可以适配厚度在7-11mm之间的直板智能手机，插装槽的内侧做了0.5mm的圆角过渡，避免刮伤手机边框。安装边界上，该装置属于桌面放置类产品，不需要额外的固定结构，放置时仅需要预留直径240mm的圆形桌面空间即可，装置背部距离墙面等遮挡物建议预留至少50mm的间隙，避免遮挡环形腔体背部的声波泄压通道，影响扩音效果。结构设计上整体采用一体化成型思路，没有额外的拼接装配结构，不管是采用木质切削加工还是3D打印制作，都可以实现一次成型，减少后续装配工序；环形腔体的内壁做了光滑处理，降低声波在腔体内部传递时的损耗，支撑底座的底部可以粘贴防滑胶垫，进一步提升放置时的摩擦力，避免光滑桌面出现滑动位移。实际使用时，仅需要将手机屏幕朝向外侧插入正面的插槽内，手机扬声器朝向腔体内部即可实现扩音，不需要额外的调试操作，取出手机也可以直接抽拉，使用逻辑简单，适配日常使用的操作习惯。
