带太阳能供电舱的VOX DA5吉他放大器改装结构

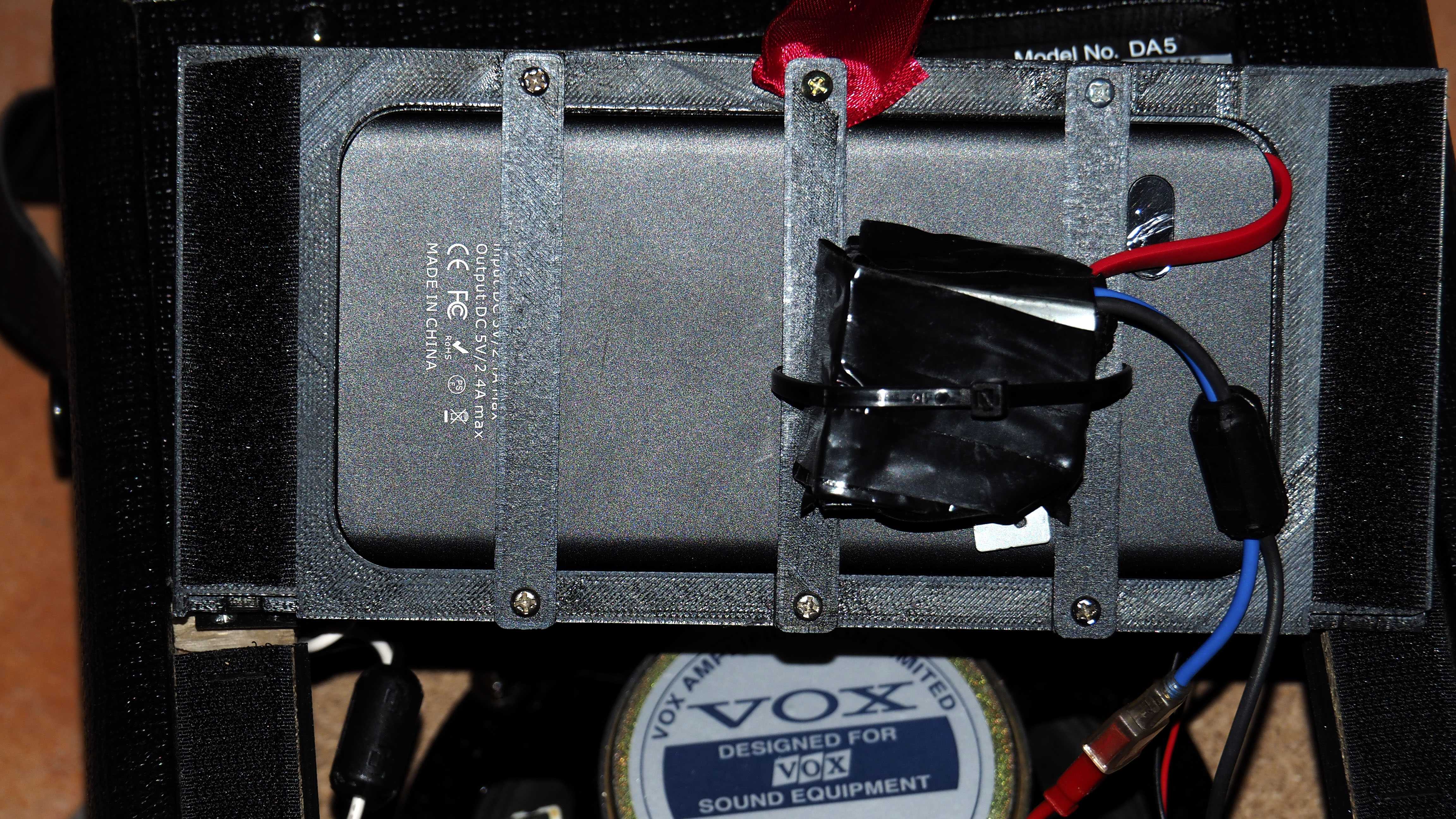

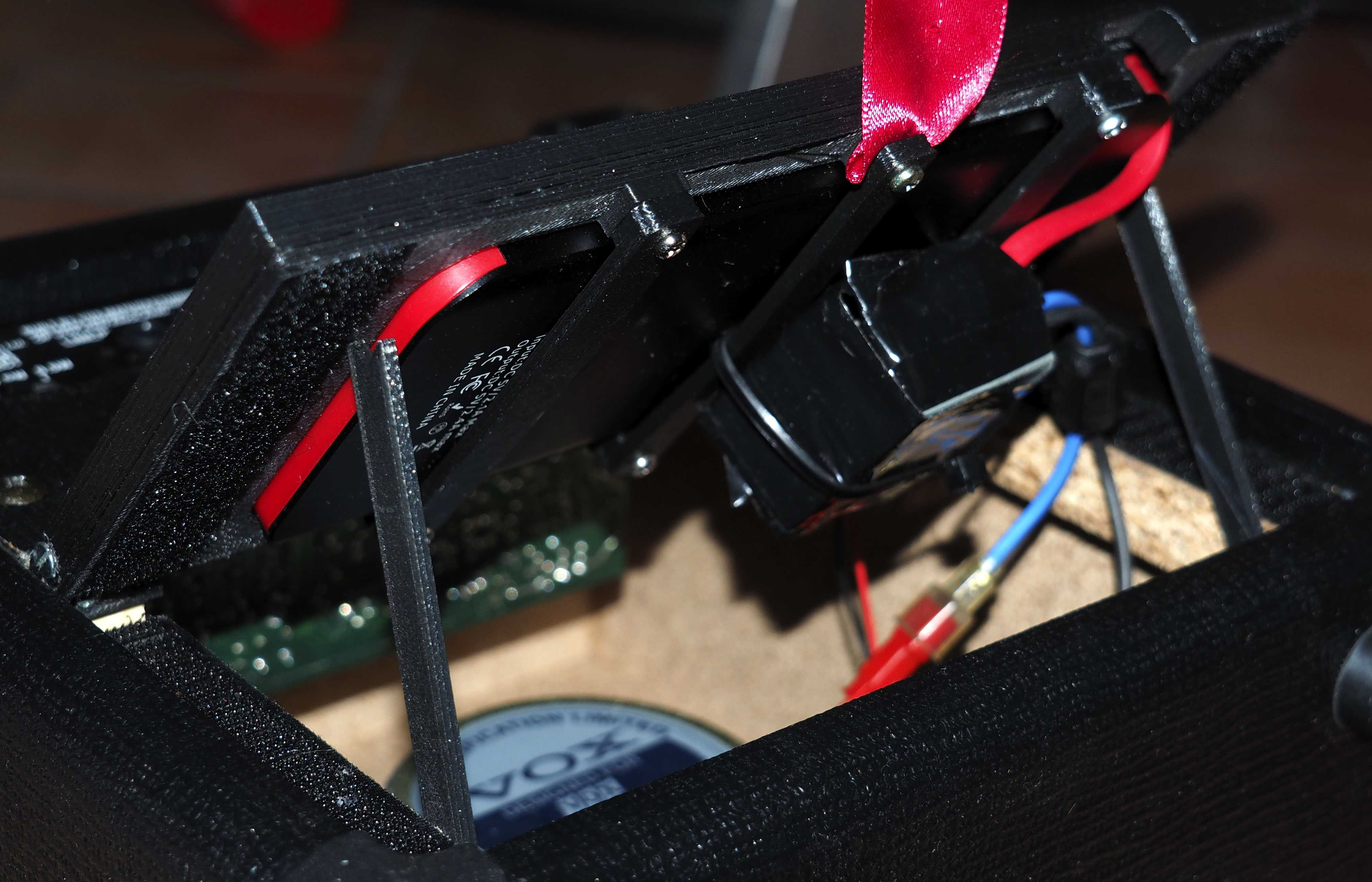

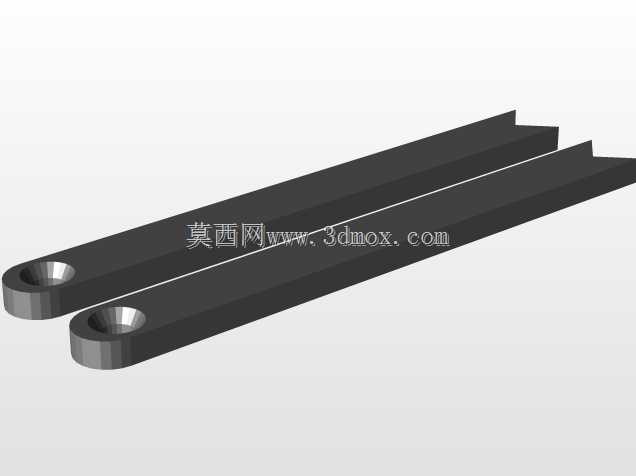

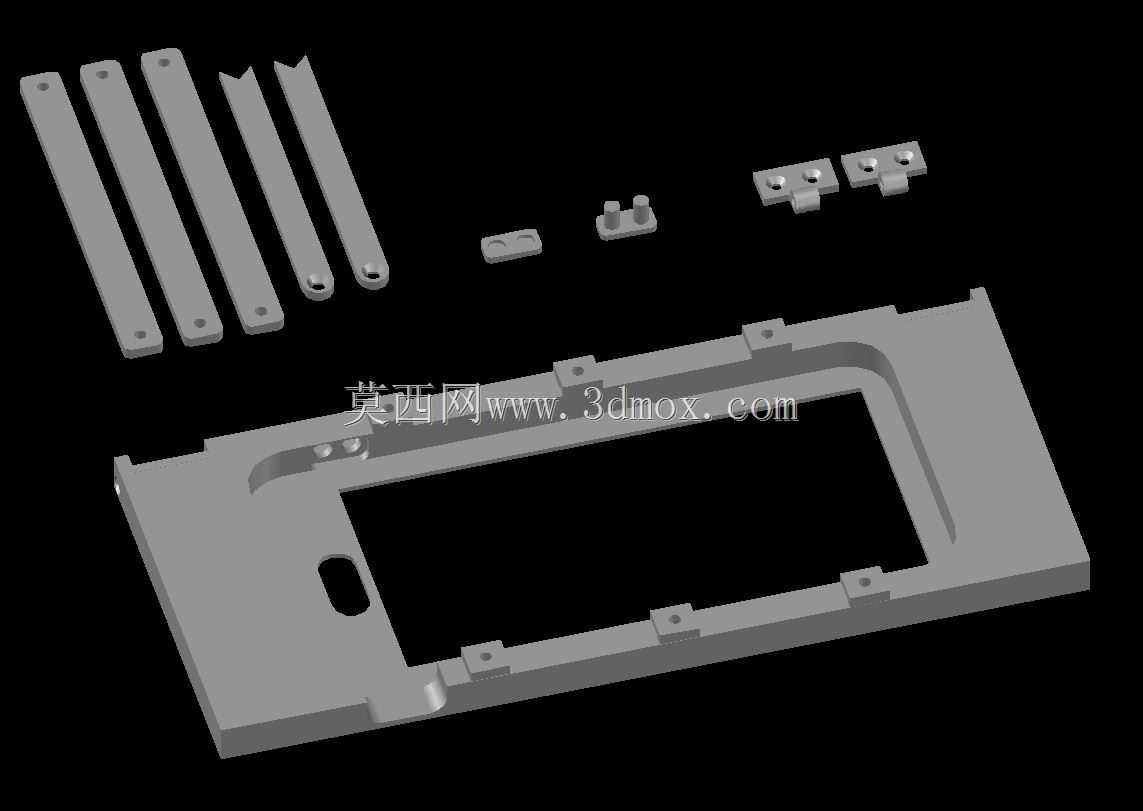

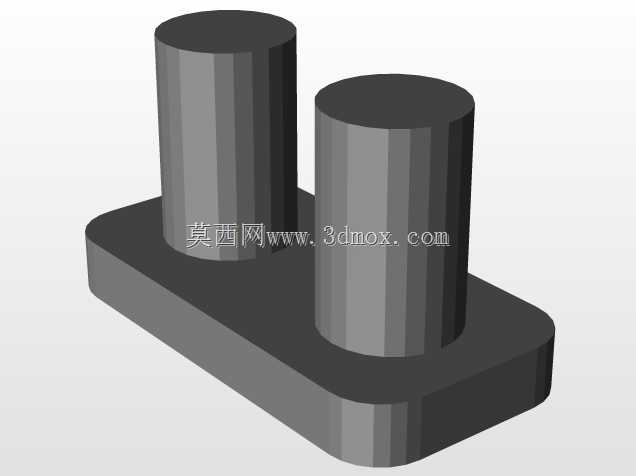

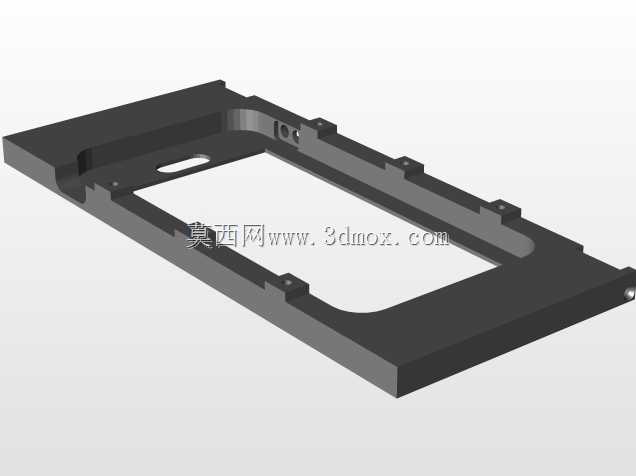

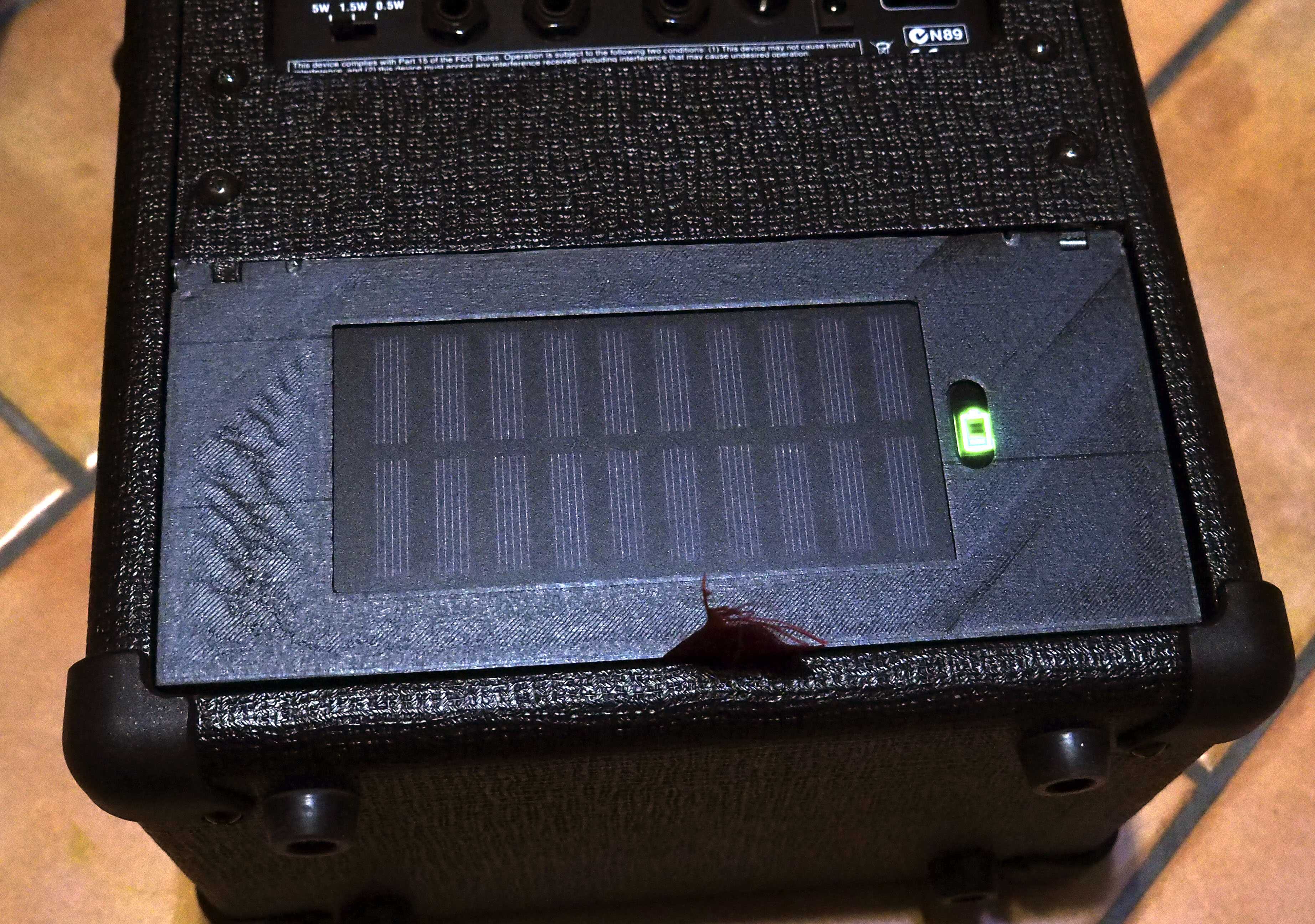

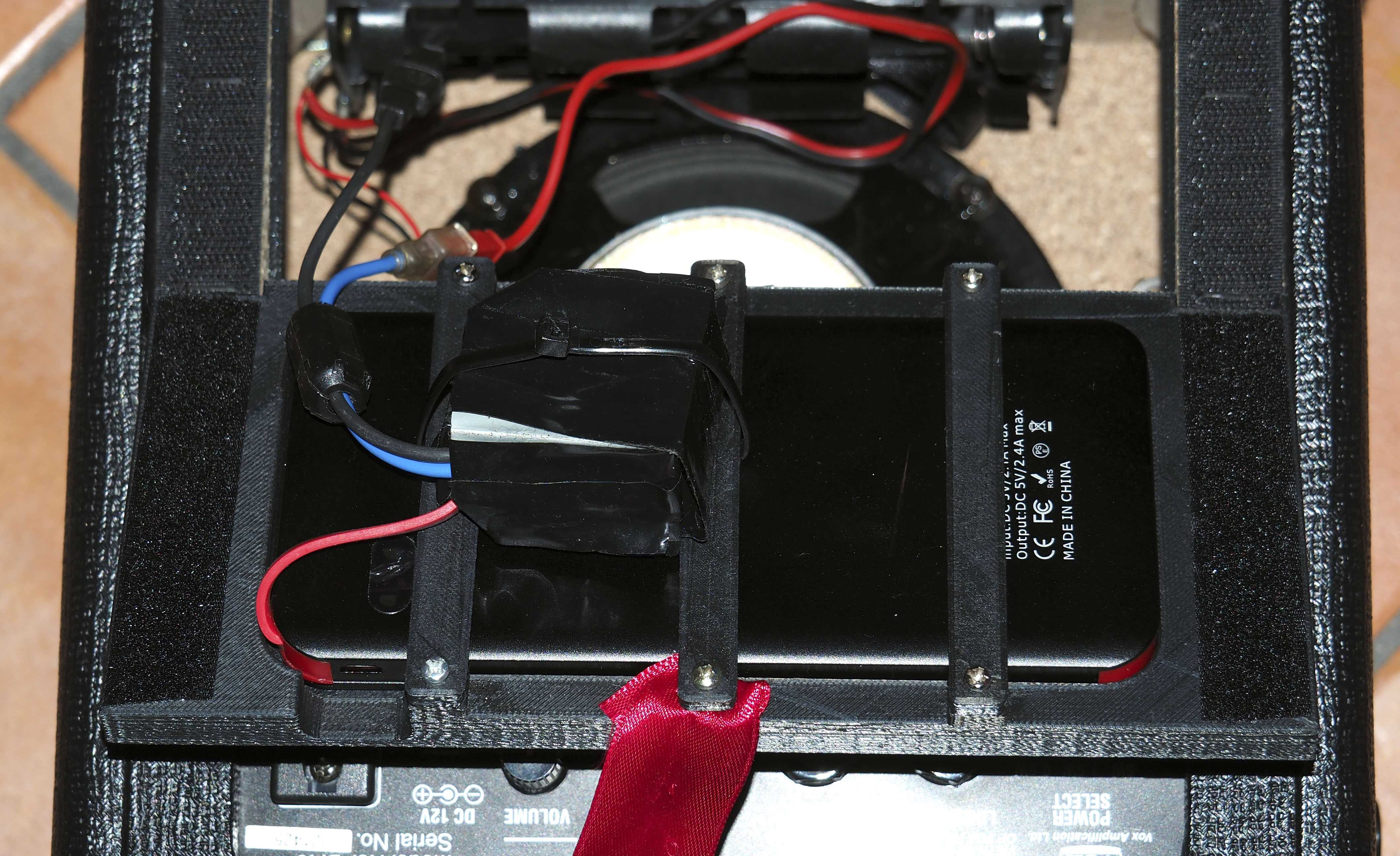

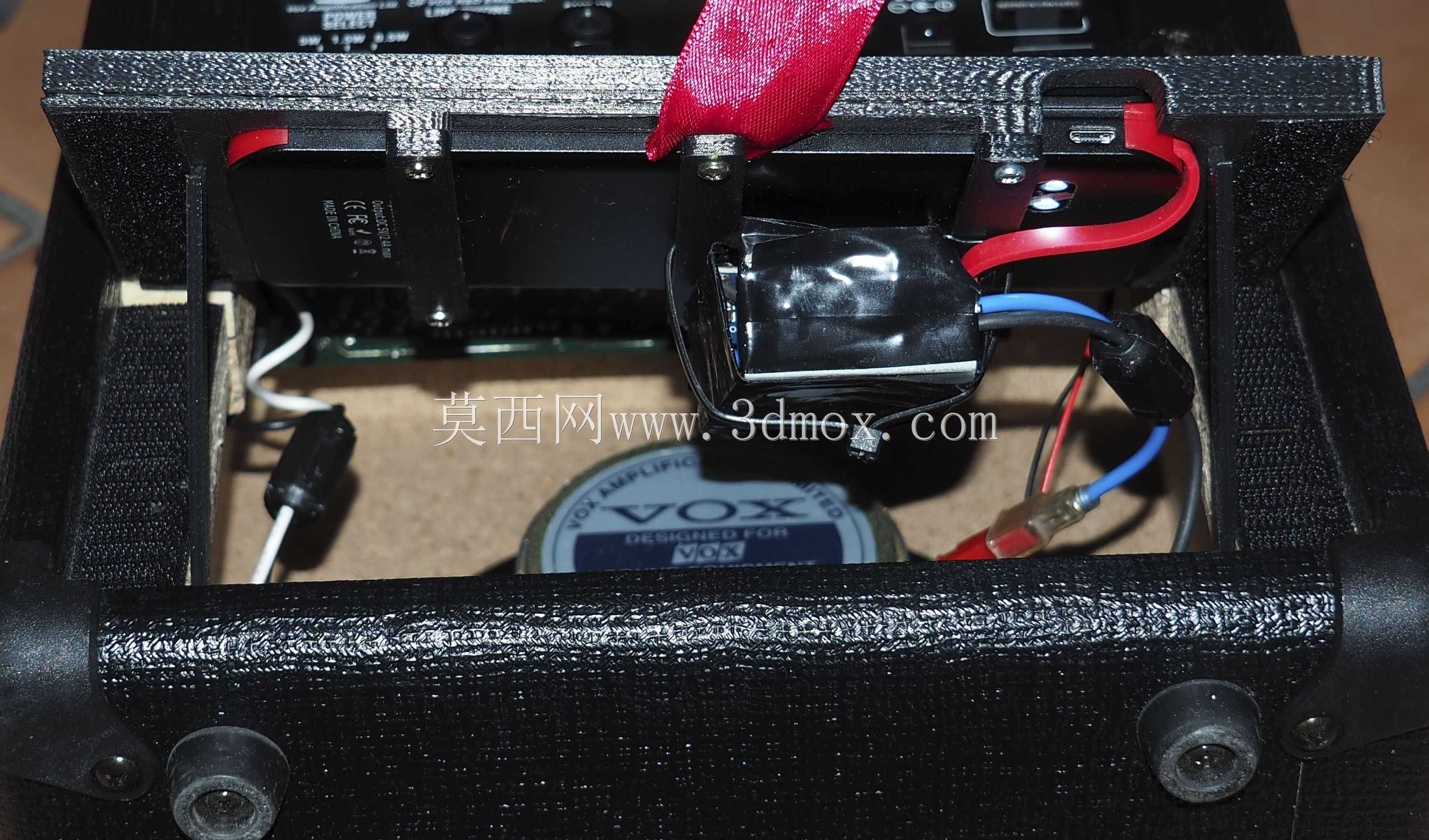

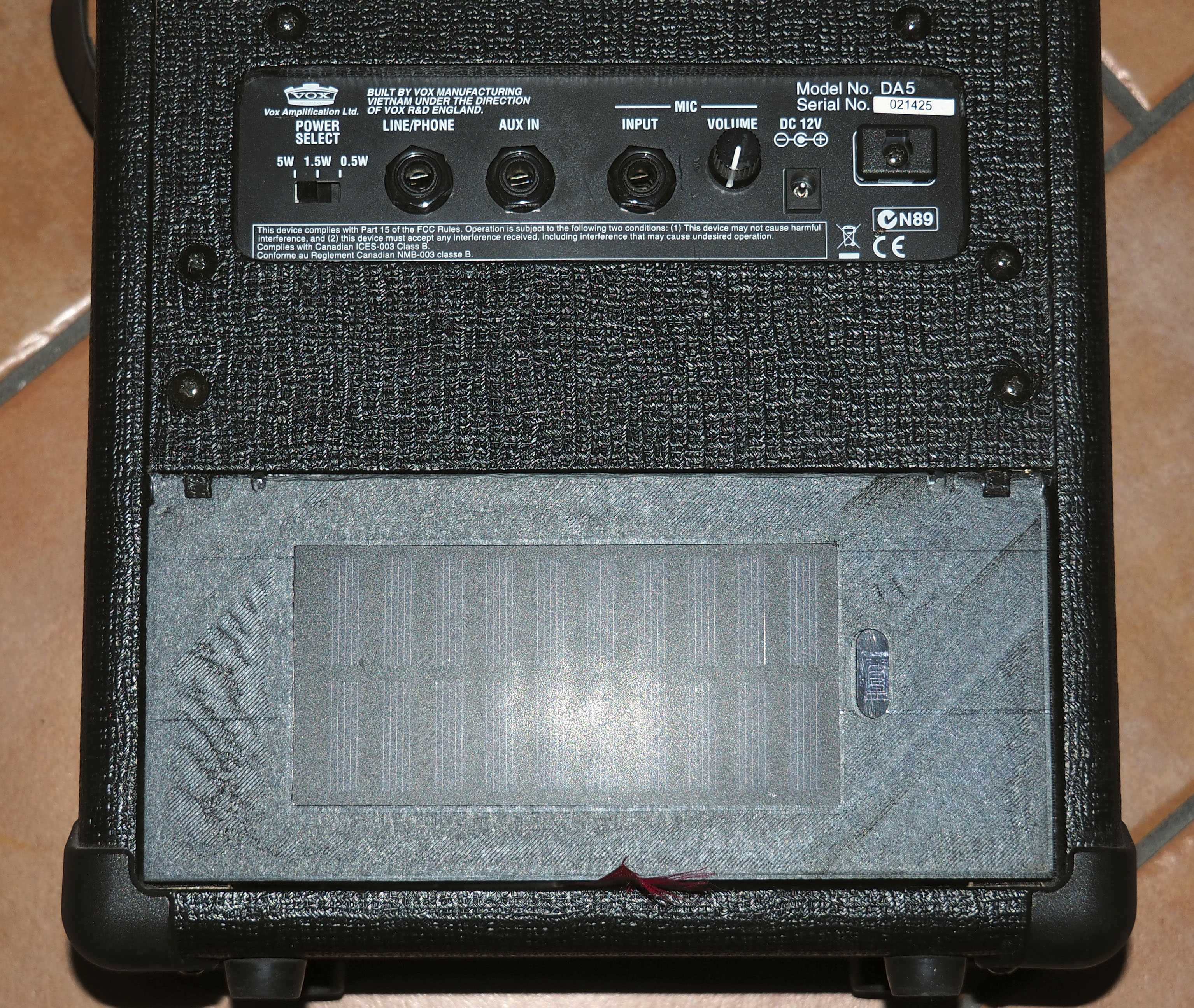

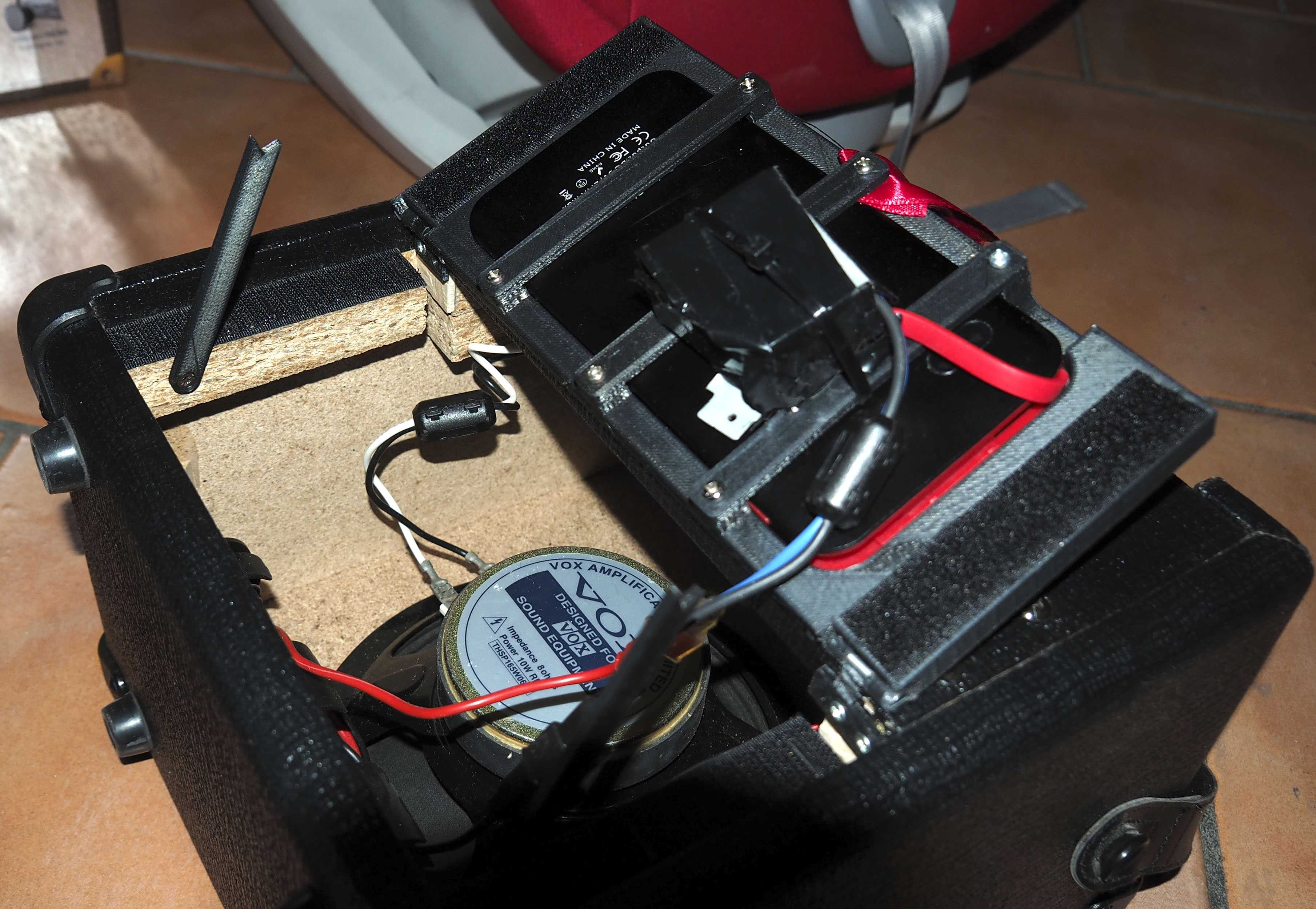

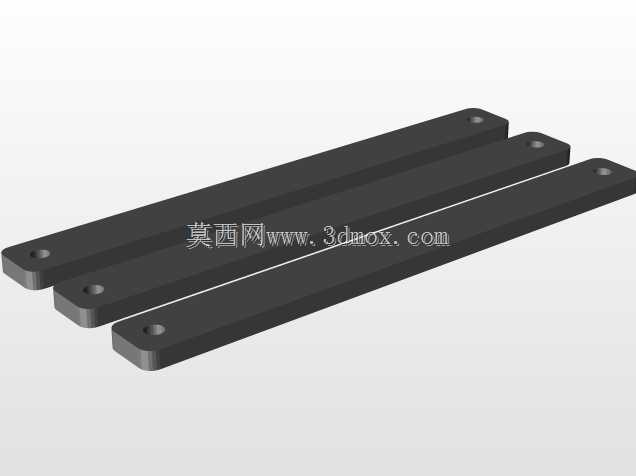

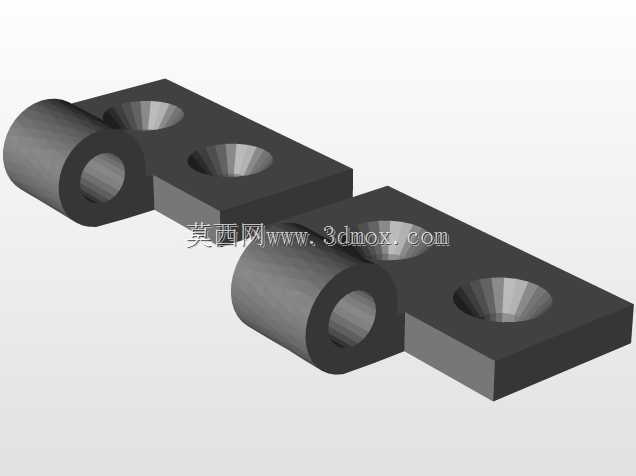

该结构针对VOX DA5便携吉他放大器的户外使用痛点做改装设计，核心是在放大器原有电池舱位置增设带太阳能电池组插槽的专用舱门，替代传统外置电源或一次性电池的供电方案，适配街头演出、户外练琴等无外接市电的使用场景。设计过程中首先梳理了原有放大器的背部安装边界，舱门完全匹配原设备电池仓的卡扣定位尺寸，不需要对放大器本体做破坏性切削，安装时仅需替换原有电池仓盖板，通过原机自带的螺丝孔位完成固定，不会突出原有设备的背部轮廓，不影响放大器原有的放置稳定性与便携收纳尺寸。舱门集成的太阳能电池组插槽直接对接升压DC-DC转换模块，支持9-12Vdc的输出范围，完全匹配VOX DA5的额定供电参数，同时预留了充电引脚拓展位，可外接充电按钮实现电源通断控制，避免太阳能模块长期待机的电量损耗。舱门表面做了可伸缩的挡条结构，当需要太阳能补电时，可将挡条翻开撑起，让太阳能板以合适角度暴露在直射阳光下，提升光电转换效率，日常收纳时挡条完全贴合舱门表面，不会额外占用空间。布线设计上，转换模块全部收纳在金属屏蔽盒内，固定在舱门内侧的预留安装柱上，线缆通过专用走线槽排布，铁氧体过滤模块直接串接在供电回路中，避免开关电源的高频杂波串入音频放大电路产生底噪，保证吉他音色的干净度。舱门内侧还预留了魔术贴粘贴位，可根据使用需求固定不同容量的储能电池组，用户可根据外出时长灵活搭配电池容量，不需要改动原有电路结构。舱门的开合卡扣沿用原电池仓的阻尼手感，开启时可作为临时把手调整设备摆放角度，关闭后完全密封电池仓，具备基础的防尘防泼溅能力，适配户外复杂的使用环境。整个改装结构的所有安装点位都经过实机匹配验证，不会干涉放大器原有的接口、旋钮与内部电路，安装后设备的重量增幅控制在合理范围，不会影响原有便携性，同时彻底解决了户外使用时的供电续航焦虑，不需要额外携带笨重的外置移动电源，太阳能补电模式可支持长时间户外不间断使用。
