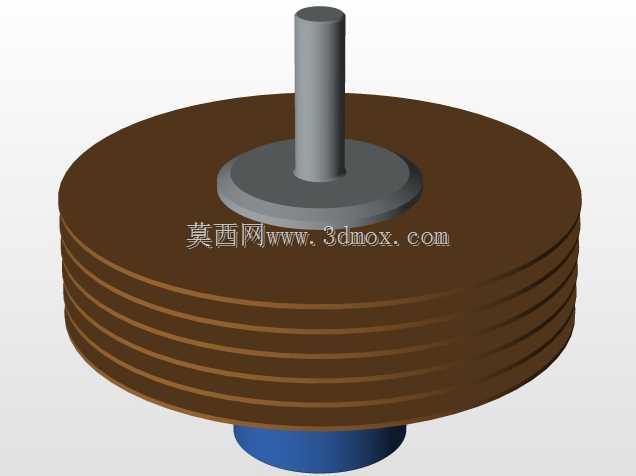

蜗壳式径流涡轮泵结构三维设计

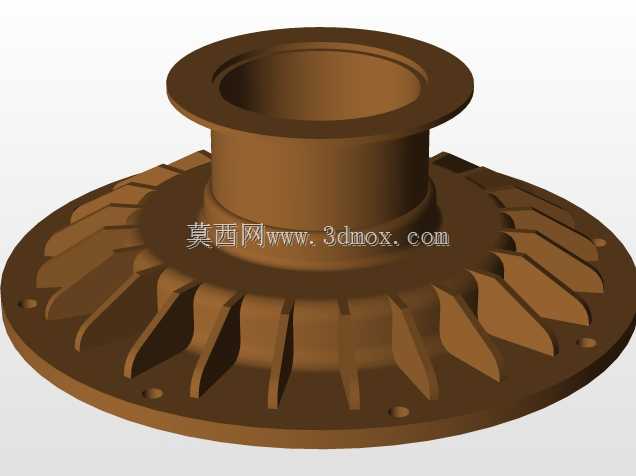

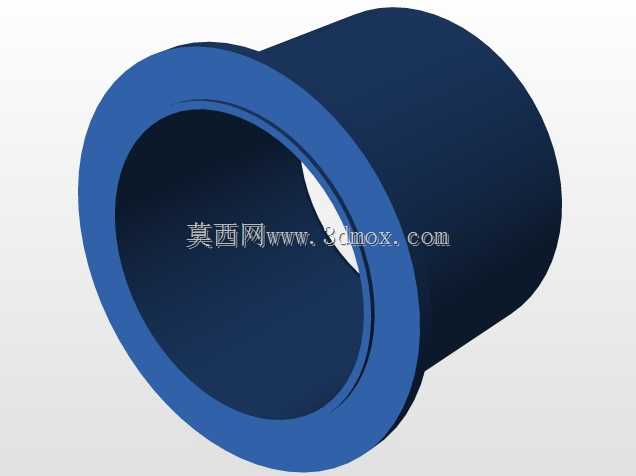

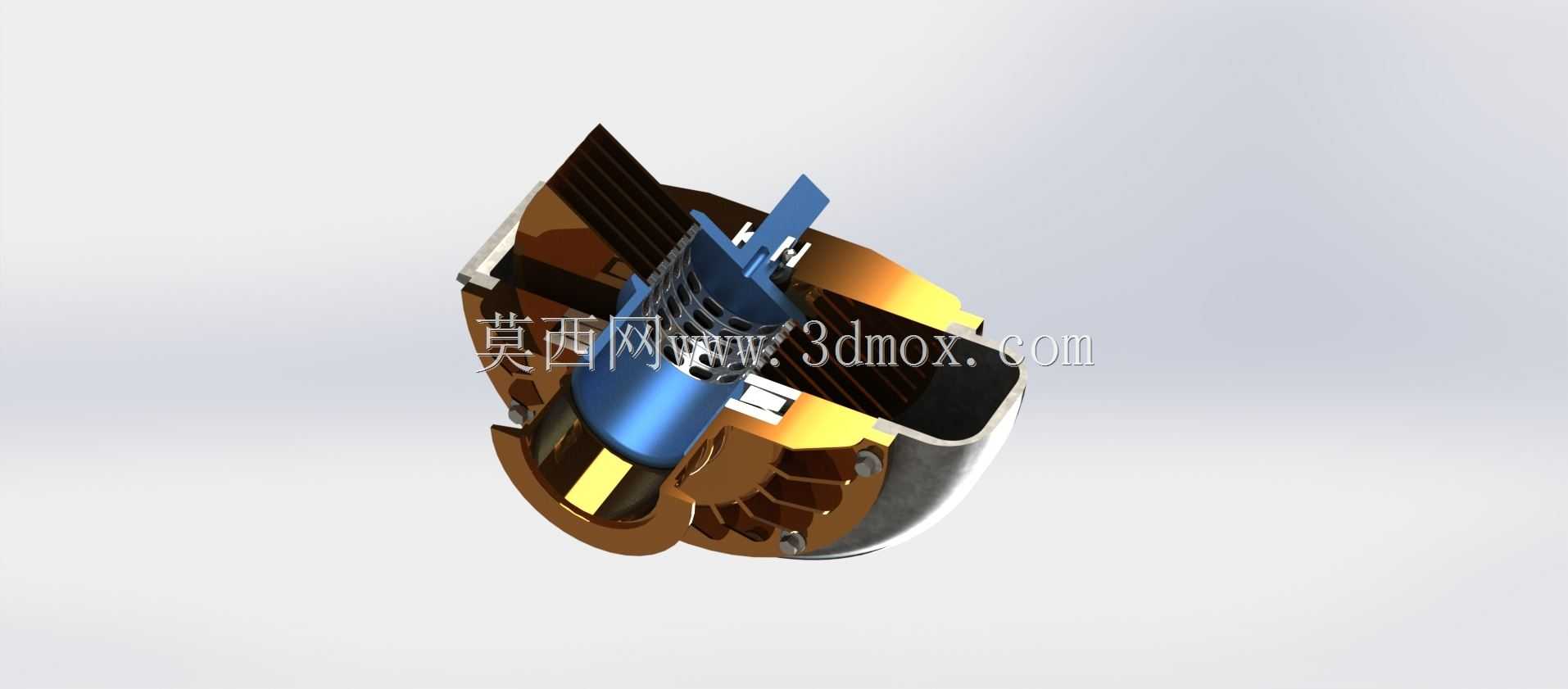

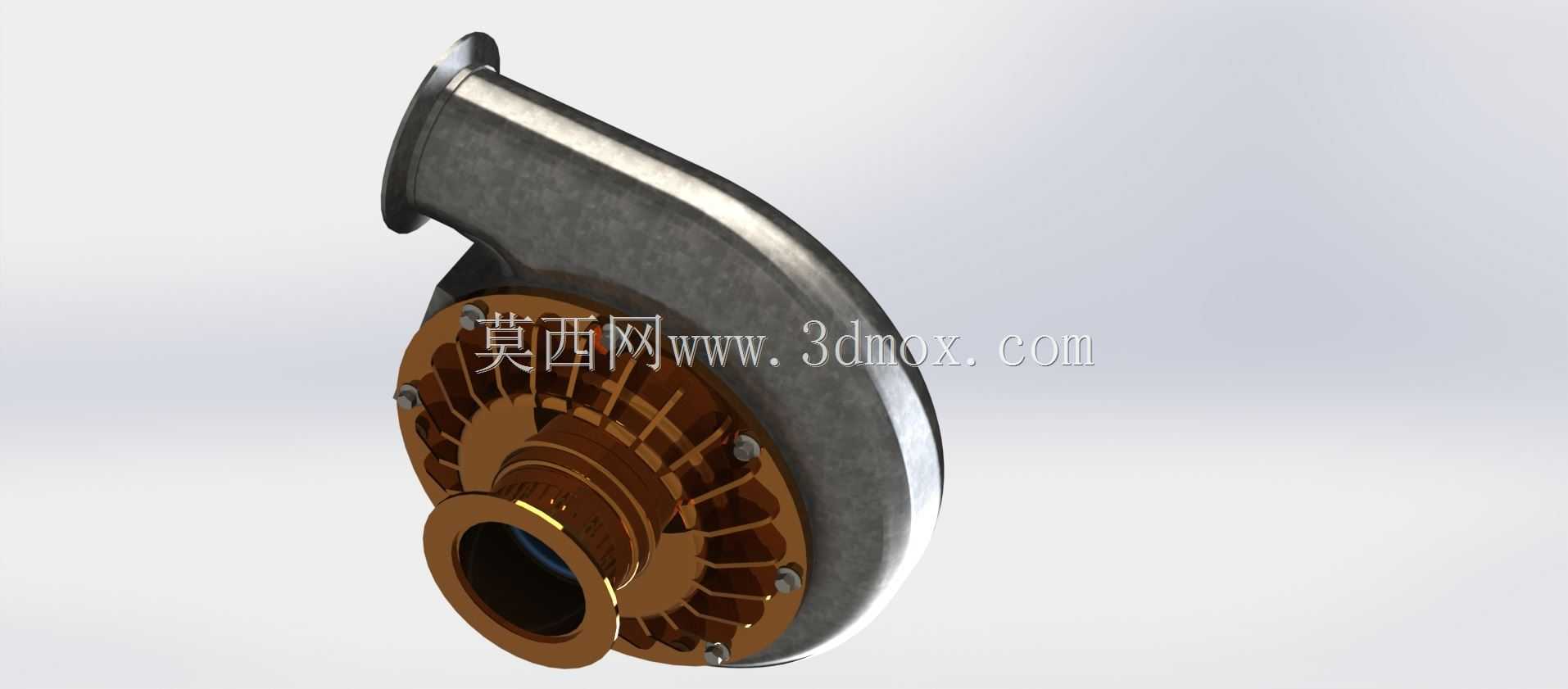

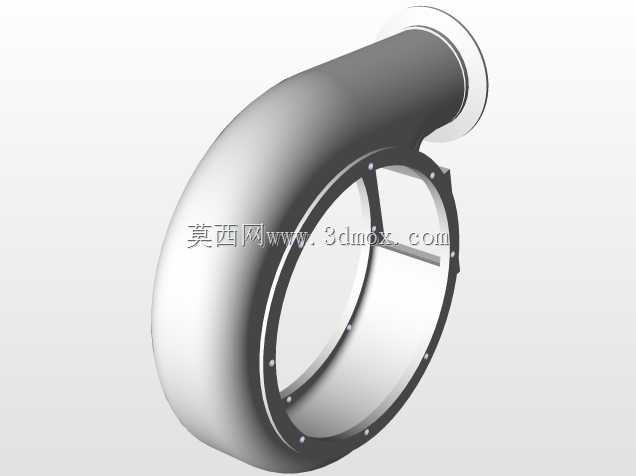

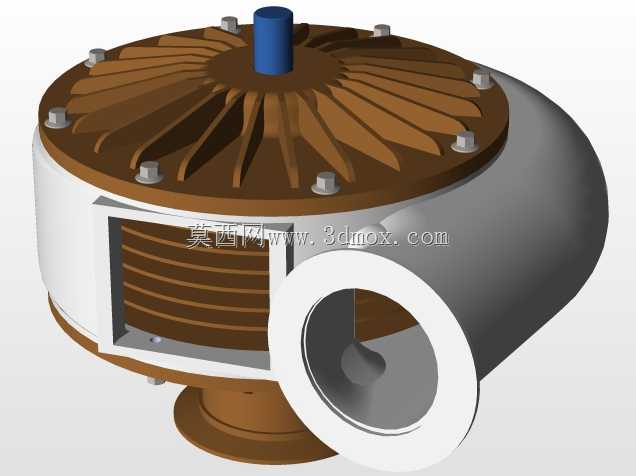

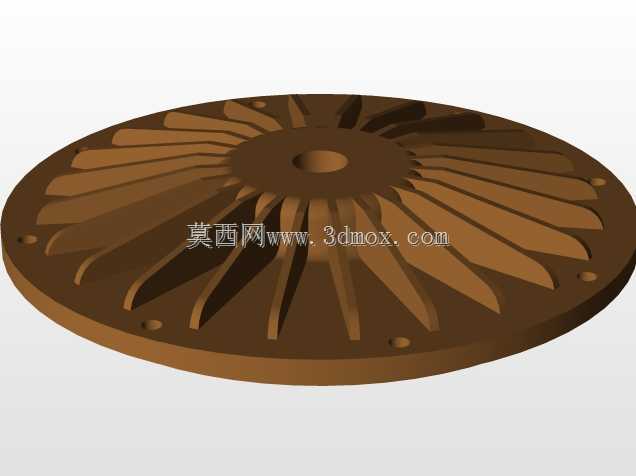

在流体输送类设备的选型与结构设计工作中，涡轮泵的结构合理性直接决定整套流体回路的运行效率与运维周期，本次呈现的涡轮泵结构采用单级径向叶轮搭配渐扩式蜗壳的经典布局，可覆盖中小流量、中低扬程的流体输送场景，常见于工业冷却循环系统、小型流体增压管路、清洁介质输送工位的配套使用。从结构设计逻辑来看，该泵的叶轮采用后弯式叶片布局，叶片沿轮毂周向均匀排布，相邻叶片间形成平滑的流道结构，可在叶轮高速旋转时将进入叶轮流道的介质通过离心作用加速，同时降低流道内的湍流损耗，叶轮与泵轴连接的轴孔位置设置有定位台阶，可保证装配时的同轴度要求，避免运行过程中出现叶轮偏磨、振动超差的问题。泵体的蜗壳部分采用螺旋渐扩的截面设计，从隔舌位置开始沿叶轮旋转方向的通流截面逐步增大，可将叶轮甩出的高速介质的动能逐步转化为压力能，同时降低介质在蜗壳内的流动阻力，蜗壳的出口段设置为标准圆形法兰连接结构，可直接与对应通径的输送管路对接，安装时无需额外加工过渡接头。在安装边界的设计考量上，该泵的进口段设置在叶轮轴向中心位置，采用同轴圆柱接口结构，可与前端的吸入管路直接套接或通过法兰对接，泵体的安装脚位沿蜗壳下侧对称布置，脚位上预留的安装孔位可适配常规的地脚螺栓固定要求，安装时需保证泵轴与驱动端电机轴的同轴度误差控制在允许范围内，避免联轴器处出现额外的径向载荷。从功能特性来看，该结构的涡轮泵适配清洁无固体颗粒的流体介质输送，运行过程中叶轮与蜗壳之间预留有合理的间隙，既可以避免转动件与静止件出现刮擦，也能将容积损失控制在合理区间，泵体的蜗壳外壁做了等强度的壁厚设计，在满足承压要求的前提下尽可能降低整体重量，同时蜗壳与叶轮端盖的连接位置设置有密封槽位，可配套常规的静密封件实现介质密封，避免运行过程中出现泄漏问题。在实际工程应用中，这类涡轮泵常作为冷却系统的循环动力源，为换热设备、发热工位提供持续的冷却介质输送，也可用于小型供水系统的增压环节，结构上的模块化设计也方便后期运维时快速拆解更换易损件，无需对整个管路系统做大规模拆卸。
