平行轴式多级传动齿轮箱结构设计

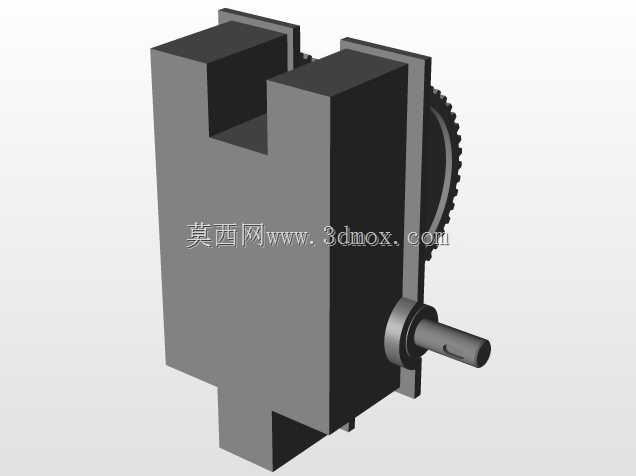

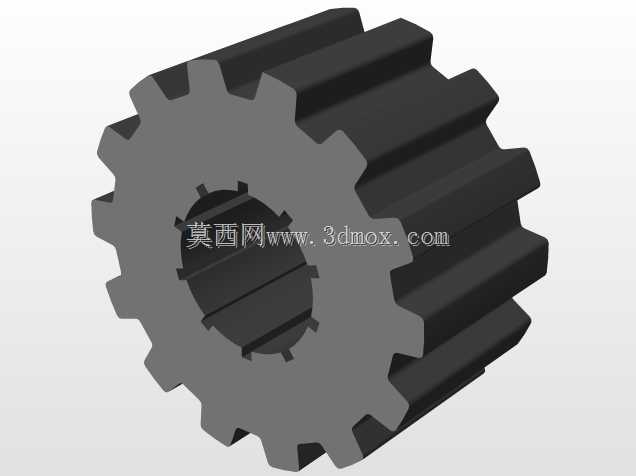

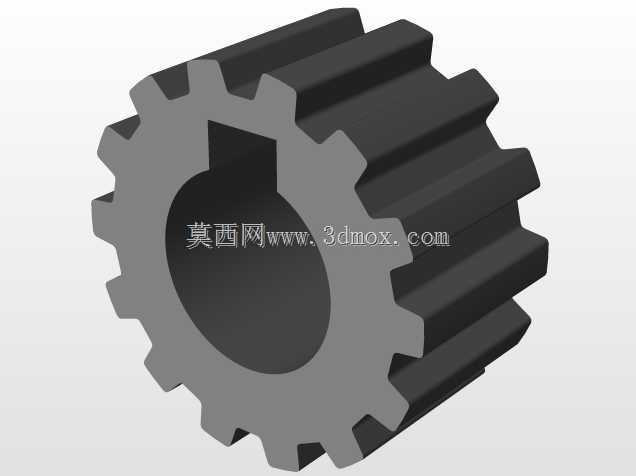

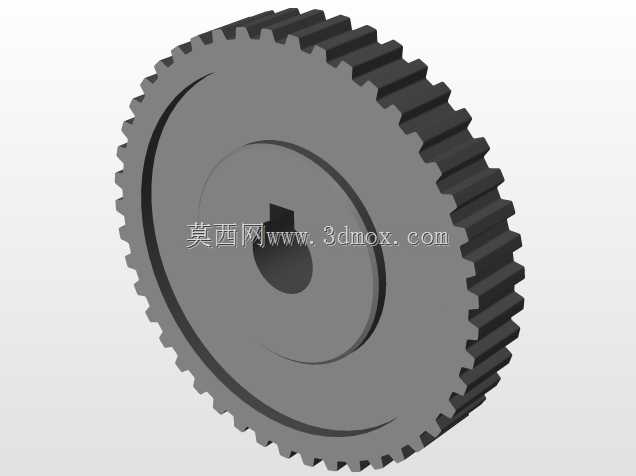

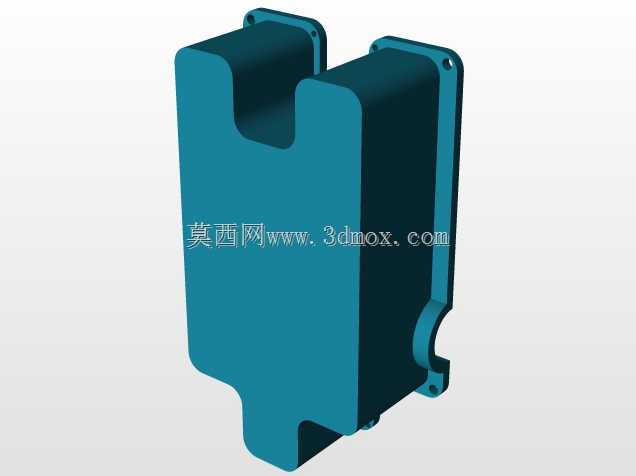

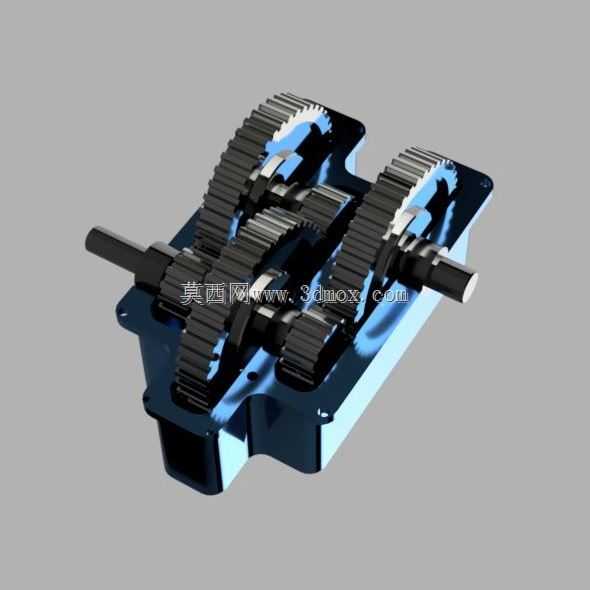

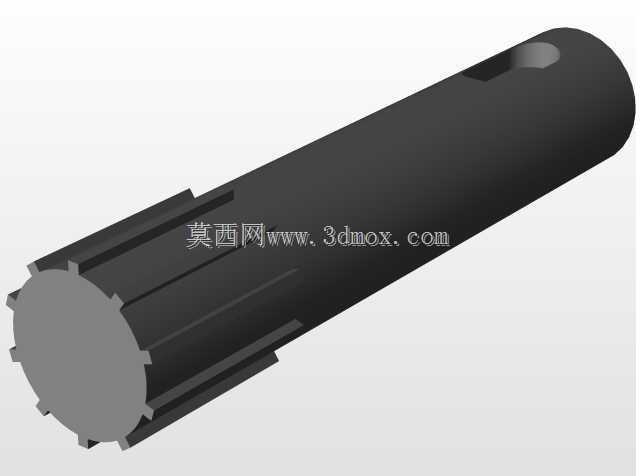

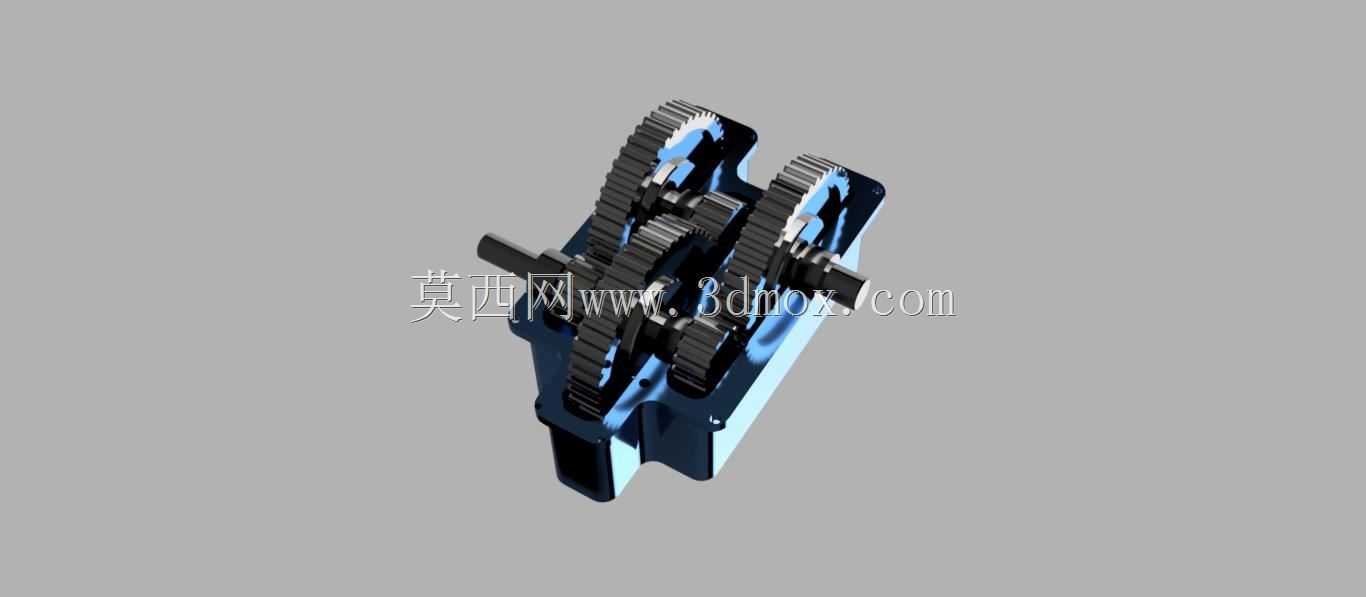

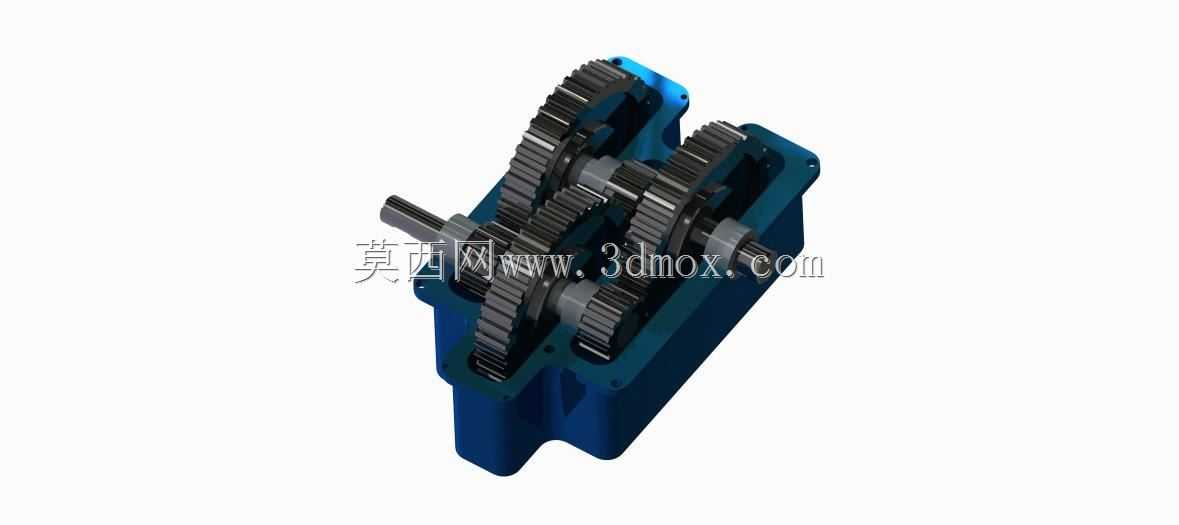

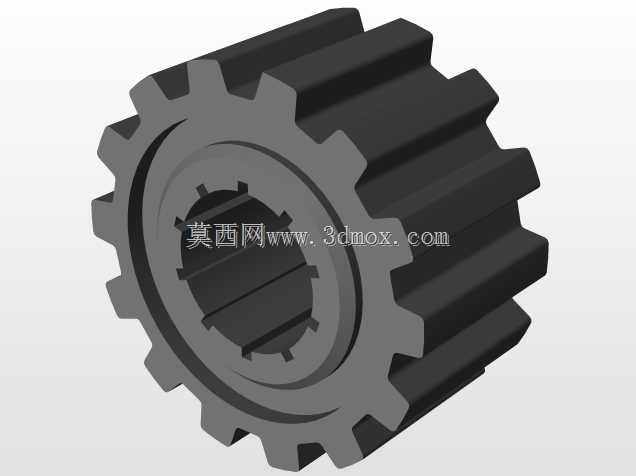

这款齿轮箱采用平行轴多级齿轮啮合布局，核心功能是在动力输入与输出端之间实现转速匹配与扭矩放大，广泛适配中小功率工业传动场景，常见于轻工输送设备、小型机床进给单元、非标自动化生产线的动力传递环节。从结构布局来看，箱体内设置多组平行布置的传动轴，轴上装配不同齿数的渐开线圆柱齿轮，通过齿轮副的逐级啮合，将输入端的高转速低扭矩动力转换为输出端的低转速高扭矩动力，可根据实际传动比需求调整各级齿轮的齿数配比，适配不同负载工况的转速要求。箱体采用剖分式基座结构，上下结合面经过精密铣削加工，保证装配后的密封性能与轴系支撑刚度，箱体两侧预留输入输出轴的伸出端，轴端与箱体结合处设置轴承安装位，选用深沟球轴承承担径向载荷与少量轴向载荷，保证轴系运转时的回转精度，降低运转过程中的摩擦损耗。设计过程中优先考虑齿轮的啮合重合度，各级齿轮的模数根据传递扭矩大小核算选定，齿面经过硬化处理以提升耐磨性能，齿轮与轴之间采用平键连接实现周向固定，轴上设置轴肩与套筒完成齿轮、轴承的轴向定位，避免运转过程中出现窜动问题。安装边界方面，箱体底部设置带安装孔的固定凸台，凸台的孔位间距与安装面平面度符合通用传动部件的安装规范，可直接固定在设备的安装基座上，输入输出轴的轴伸尺寸、键槽规格均符合通用机械传动的接口标准，无需额外加工转接件即可与配套的动力源、执行机构完成对接。箱体内腔预留足够的润滑油储存空间，运转时齿轮的浸油深度控制在合理范围，既可以保证齿轮啮合面得到充分润滑，又能避免搅油损失过大带来的温升问题，箱体侧壁可根据需求开设油位观察孔与换油口，方便日常维护时检查油位、更换润滑油。从实际应用角度看，这类齿轮箱的传动效率稳定，结构紧凑，在额定负载下的运转噪音控制在工业场景允许范围内，日常维护仅需定期检查润滑油状态与轴承磨损情况即可，无需复杂的维保操作，能够在多粉尘、常温的工业车间环境下长期稳定运行，为下游执行机构提供可靠的动力输出。
