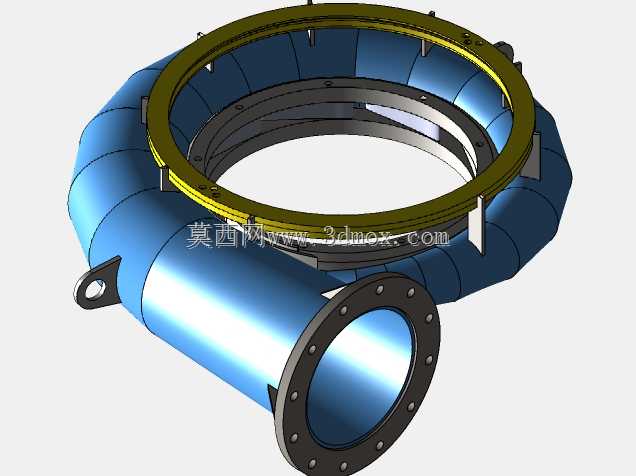

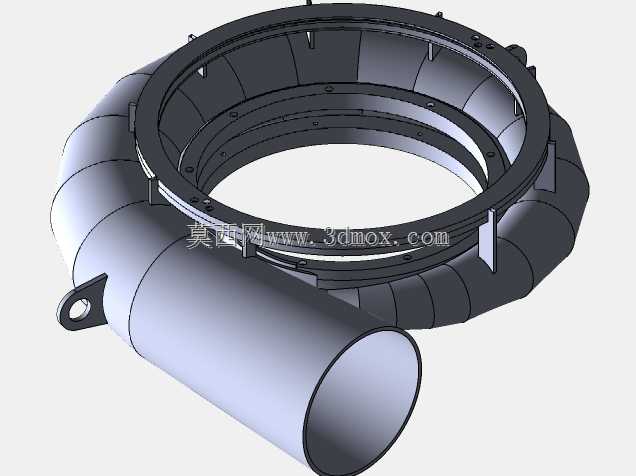

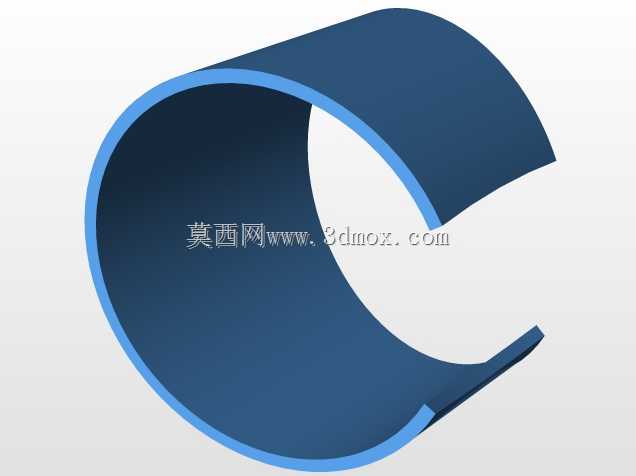

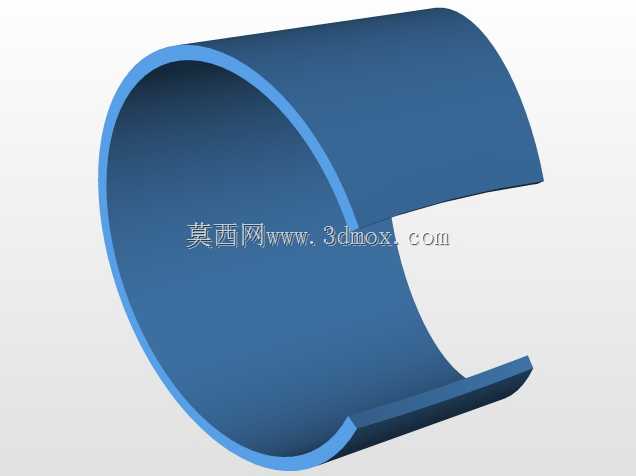

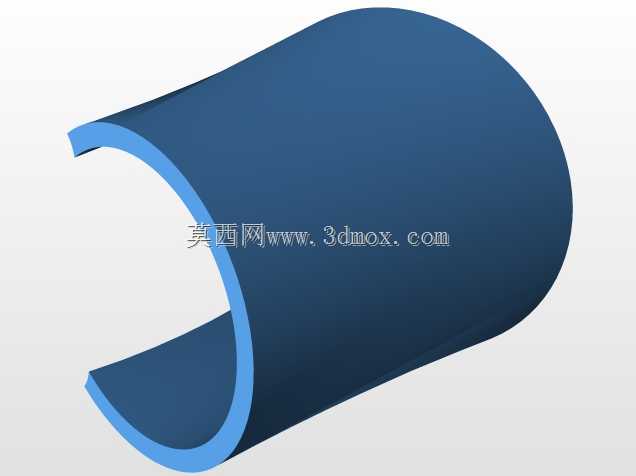

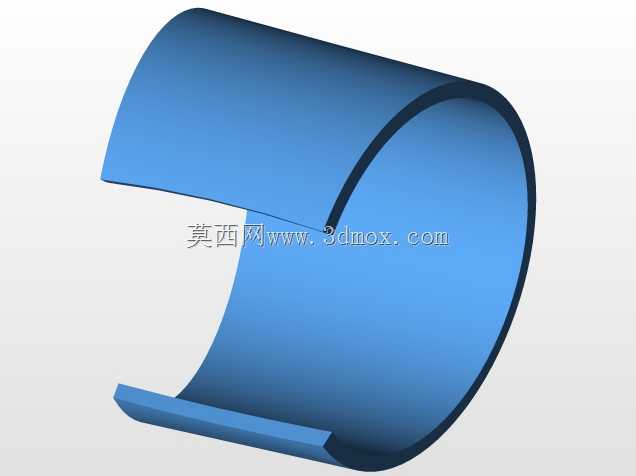

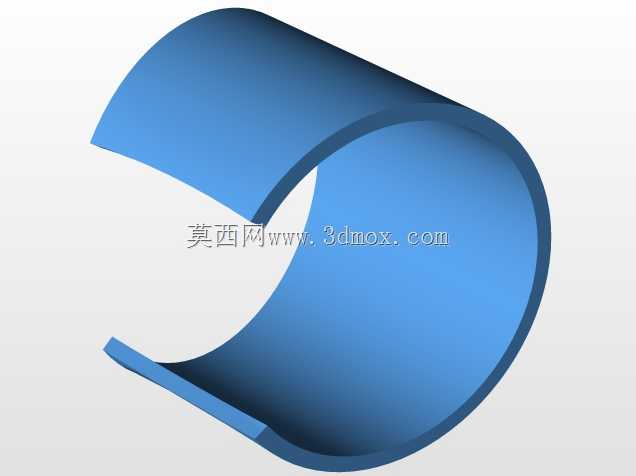

带侧置进出口法兰的涡轮蜗壳结构

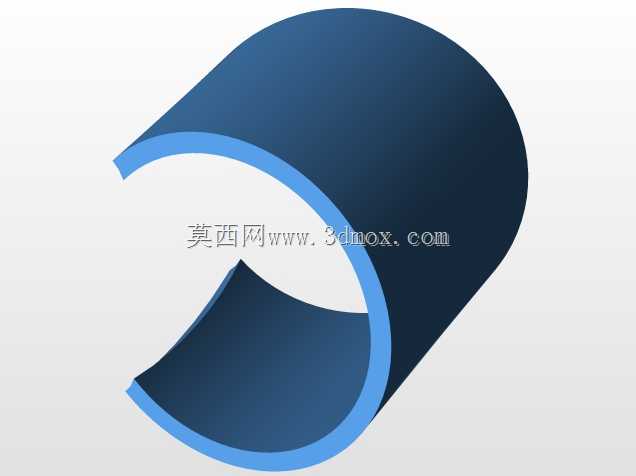

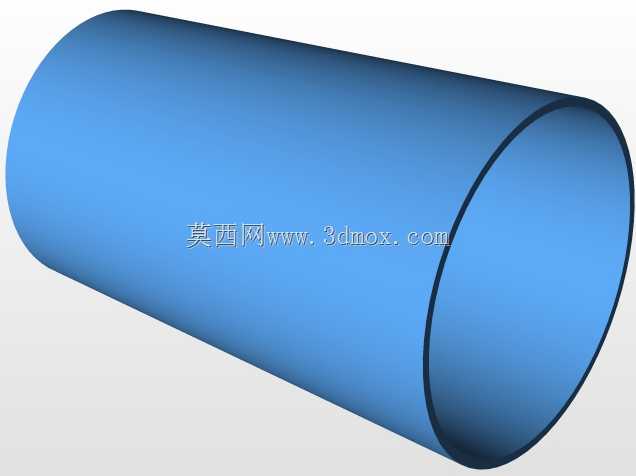

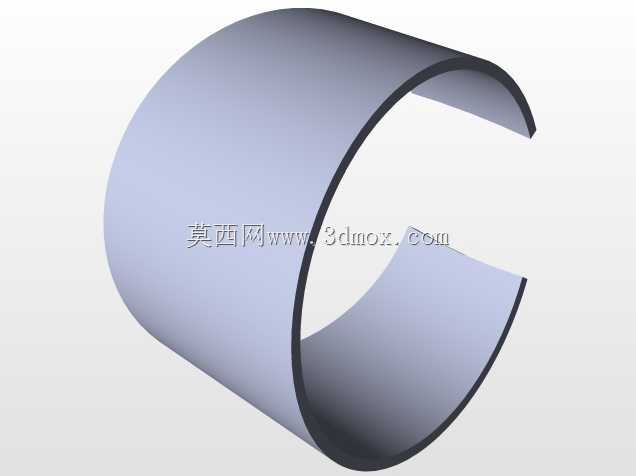

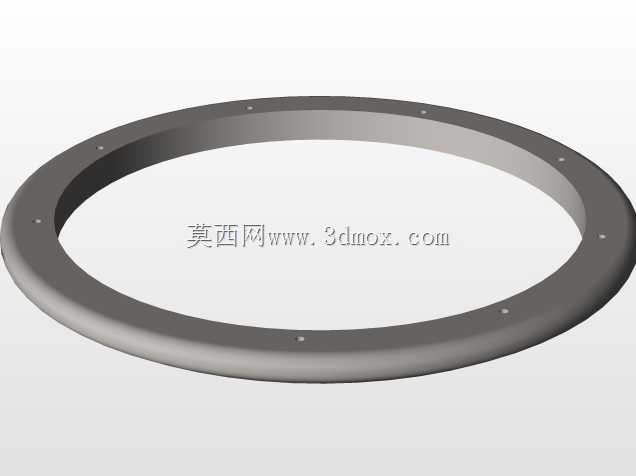

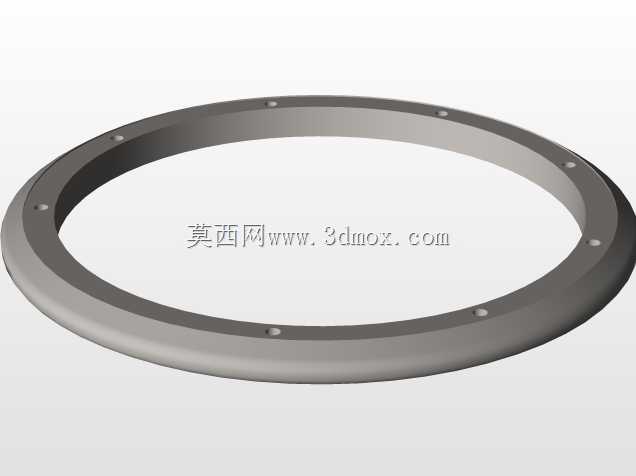

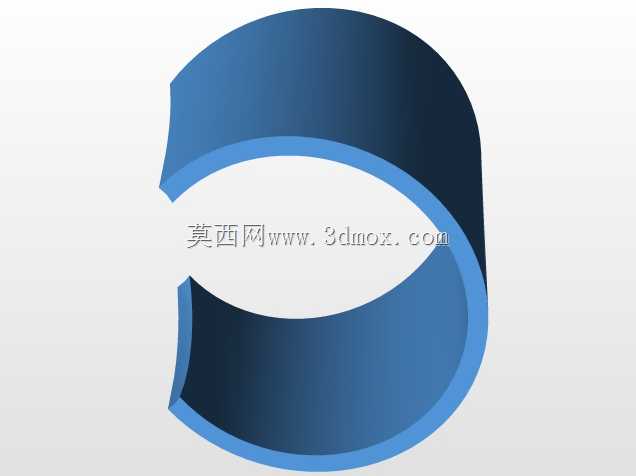

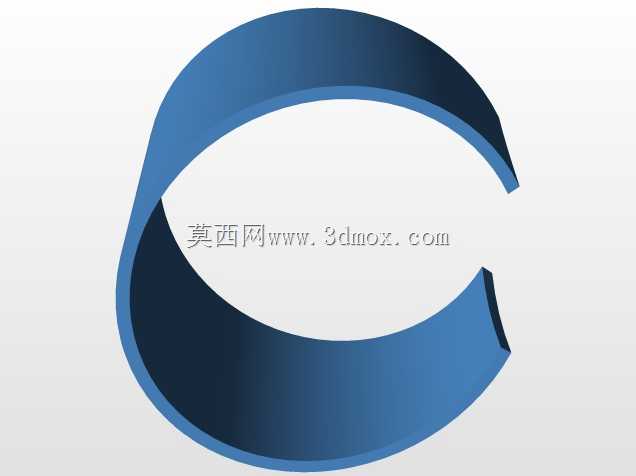

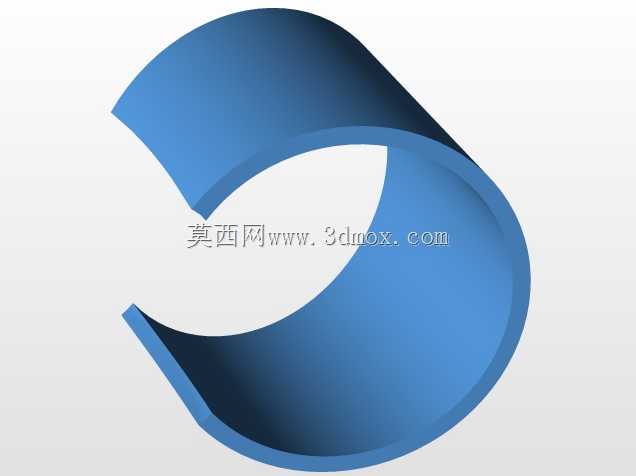

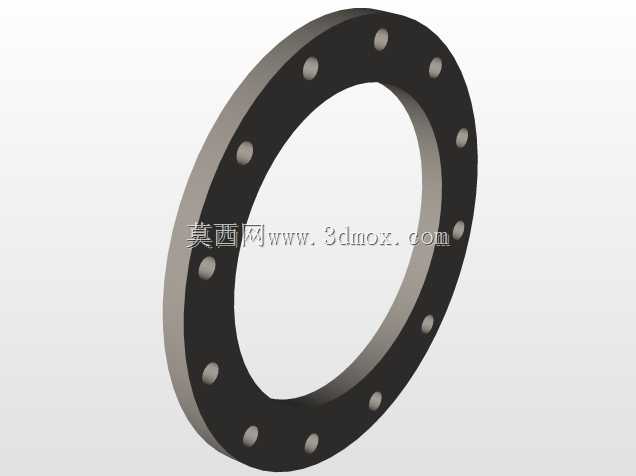

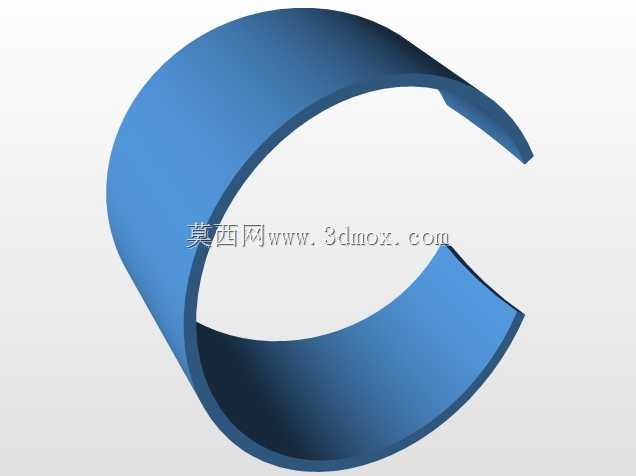

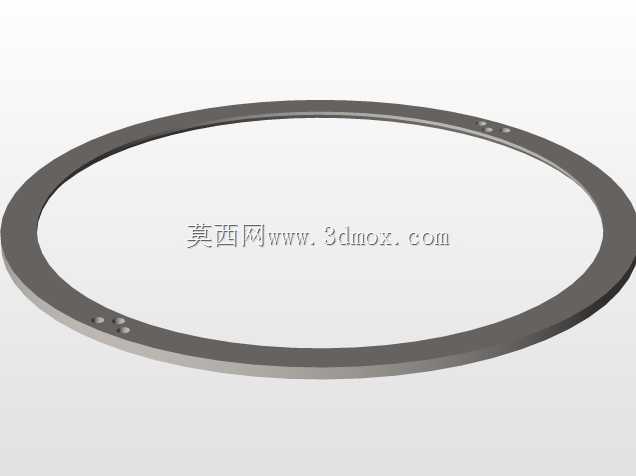

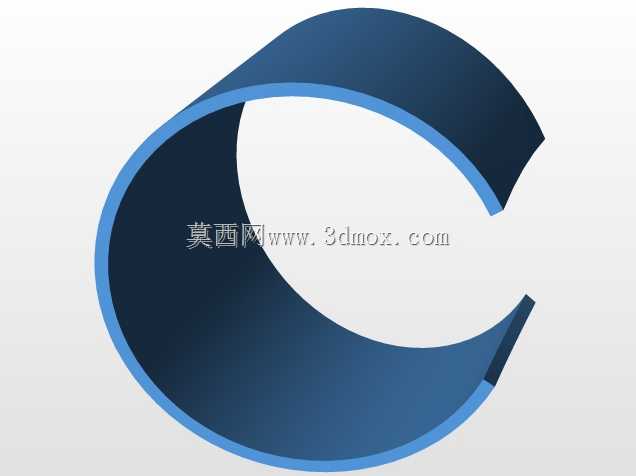

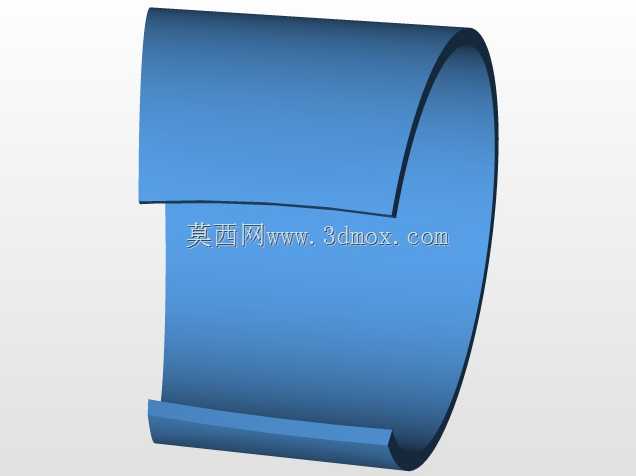

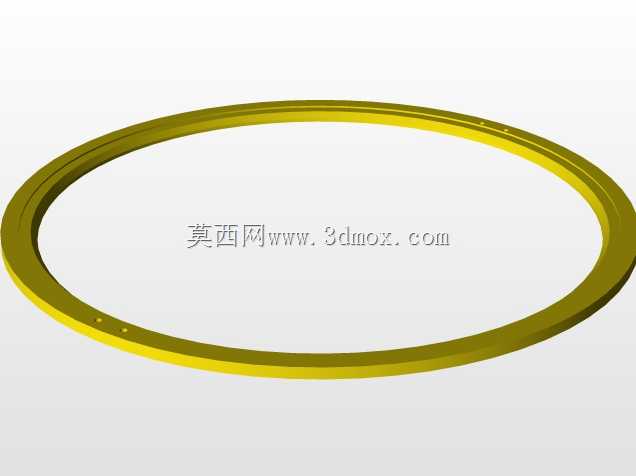

该蜗壳作为涡轮类流体机械的核心过流部件，主要应用在中小型径流式涡轮设备中，承担着将叶轮出口的流体动能有序转化为压力能、同时规整流体流向降低流动损失的作用，常见于工业增压透平、小型废气涡轮增压器、微型水力涡轮机组的配套结构中，是决定涡轮整机运行效率的关键静止部件。从结构设计逻辑来看，整体采用环形蜗道构型，侧部切向引出带法兰的进出口连接段，这种切向引出的设计能够最大程度贴合流体在叶轮出口的旋向，避免流体在转向过程中产生过大的局部涡流损失，蜗道的截面沿周向按照等环量设计原则做渐变处理，从进出口连接处开始沿环形路径逐步收窄截面面积，保证不同周向位置进入蜗道的流体都能保持均匀的流速分布，减少周向压力不均带来的叶轮径向力波动。顶部的环形安装法兰沿周向均匀布置了连接螺栓孔，用于和涡轮的上端盖、进气端壳体做紧固连接，法兰内侧设置了定位止口，装配时可以直接卡入对应壳体的止口槽内，既能保证装配同轴度，也能辅助密封面的压紧定位，降低连接位置的流体泄漏风险。侧部进出口的法兰同样采用带螺栓孔的凸缘结构，法兰端面预留了密封垫片的安装槽位，可适配金属缠绕垫或橡胶密封垫，满足不同压力等级的管路连接需求，进出口管段与环形蜗道的过渡位置做了大圆角顺滑处理，避免直角结构带来的应力集中与流动死区。蜗壳本体外侧设置了带安装孔的吊耳结构，方便整机装配过程中的吊装转运，也可作为辅助支撑点用于设备的现场安装固定，蜗壳内壁的曲面曲率经过反复迭代优化，能够引导流体平缓汇入出口管路，降低流动过程中的摩擦损失与局部阻力。建模过程采用自顶向下的设计思路，先确定整体的安装边界尺寸，包括顶部法兰的安装孔分布圆直径、进出口法兰的端面距蜗壳中心的距离、蜗道的轴向总高度，再拆分出子部件逐一细化结构，最终完成整体装配，所有配合面的尺寸公差都按照机械连接的通用要求预留了装配间隙，能够直接对接常规涡轮设备的安装接口，不需要额外做结构修改即可用于原理验证、结构选型参考。
