卧式承压储运用压力容器结构设计

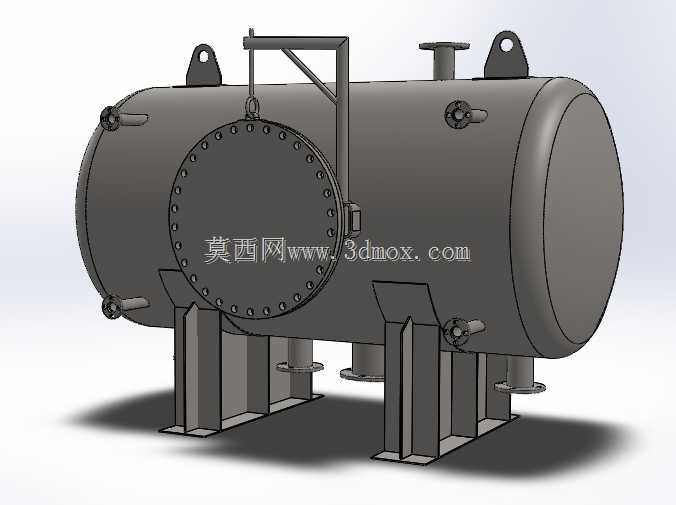

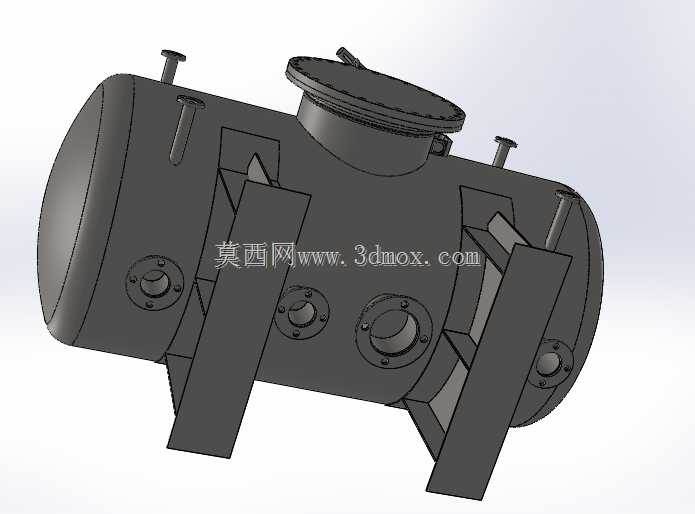

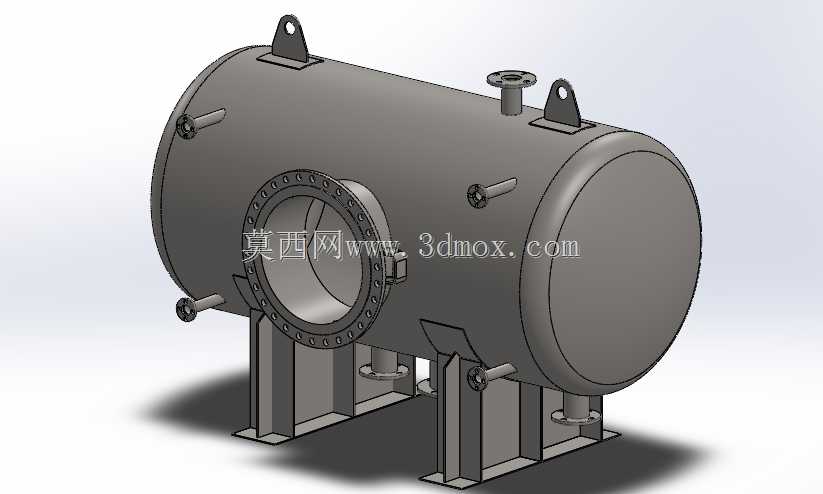

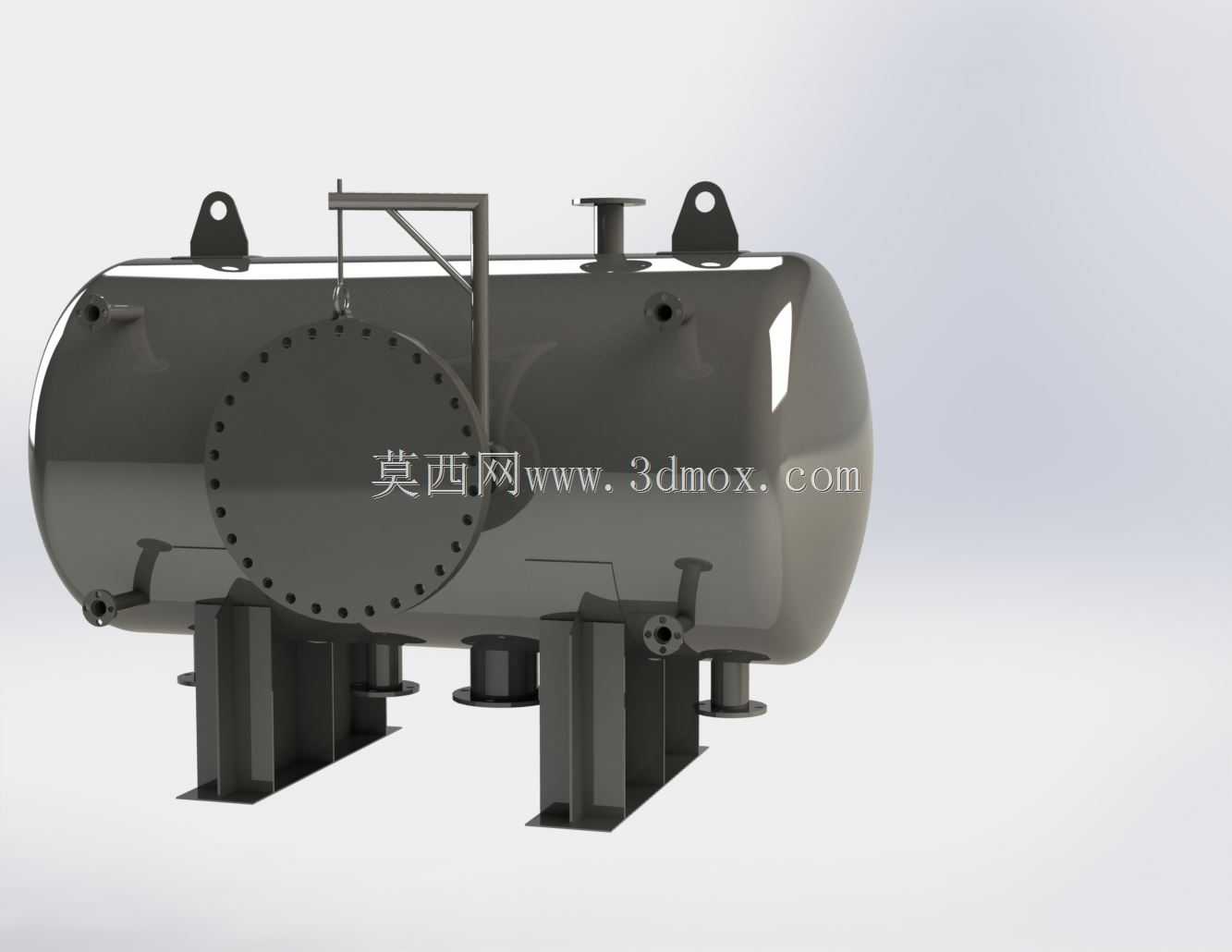

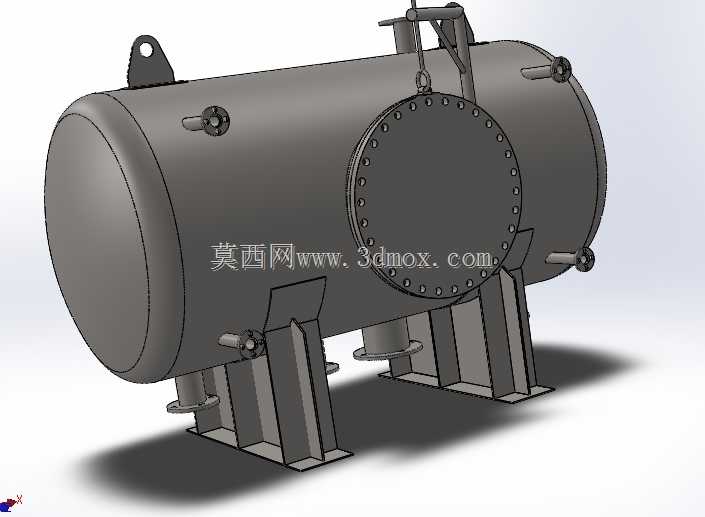

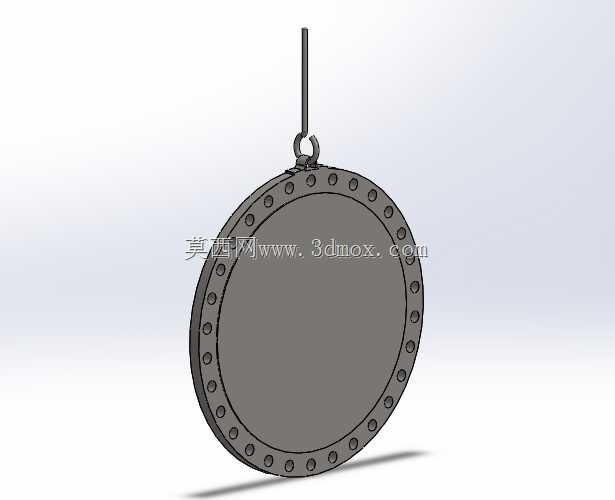

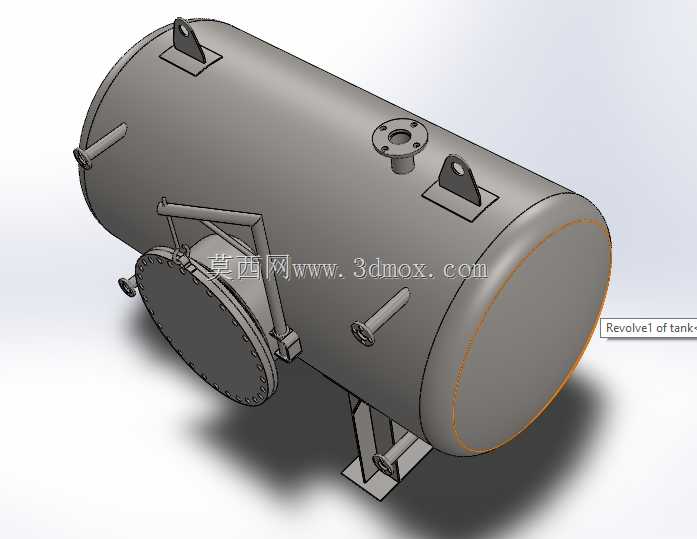

这款卧式承压容器主要面向化工、能源、轻工领域的流体介质储运、缓冲工艺环节设计，可适配带压液体、饱和蒸汽及惰性工业气体的暂存与工艺稳压需求，在中小型化工生产装置、区域供热换热站、工业废水预处理工段都能见到同结构设备的应用场景。设计阶段首先锚定卧式安装的场地适配性，相较于立式容器，该结构无需过高的竖向安装空间，对厂房层高的要求更低，同时配套的鞍式支座采用对称双组布置，可将设备满负荷运行时的总重量均匀传导至设备基础，避免局部应力集中造成基础沉降或壳体变形。设备主体采用等径圆筒形承压壳体，端部分别设置椭圆形封头与快开式人孔结构，人孔周边布置均匀分布的螺栓连接法兰，方便后期运维人员进入容器内部开展检修、清淤及内件更换作业；壳体顶部预留多组不同通径的工艺接管接口，可分别适配介质进料、安全泄压、仪表检测、排气放空的管路连接需求，壳体底部设置的排污接口可在设备停运时彻底排空内部残留介质，避免积液造成内壁腐蚀。设计过程中针对支座与壳体的连接位置做了局部应力补强，在鞍座支撑区域的壳体内壁增设了补强圈，抵消设备充压、自重及外部管路载荷叠加产生的局部应力；顶部设置的成对吊耳结构可直接适配车间吊装、现场安装的起重作业需求，无需额外设计吊装工装。从安装边界来看，设备整体沿轴向水平布置，两组鞍座的地脚螺栓孔间距预留了足够的安装调整余量，可适配不同公差范围的设备基础预埋螺栓位置；设备周边预留的操作空间需满足人孔开启、阀门操作及仪表检修的需求，侧向的爬梯及操作平台接口可直接与现场配套钢结构平台连接，无需额外改装壳体结构。壳体上的接管接口全部采用标准法兰连接形式，可直接匹配对应压力等级的工业管路，减少现场焊接改装的工作量；人孔的密封结构采用凹凸面法兰搭配缠绕式垫片，可在持续承压工况下保持可靠的密封性能，避免介质泄漏造成安全隐患。
